Bộ Khuôn Mẫu Router Tùy Chỉnh

Như mấy anh em hay làm mộc với cái cây đục mộng gỗ sẽ biết, có nhiều cái máy tính với công cụ để tính toán mấy cái khuôn mẫu. Nhưng mà tính xong rồi thì mình phải tự làm cái khuôn đó.

Đây là bộ combo cho anh em: vừa tính toán vừa thiết kế, in ra là xài được luôn nha.

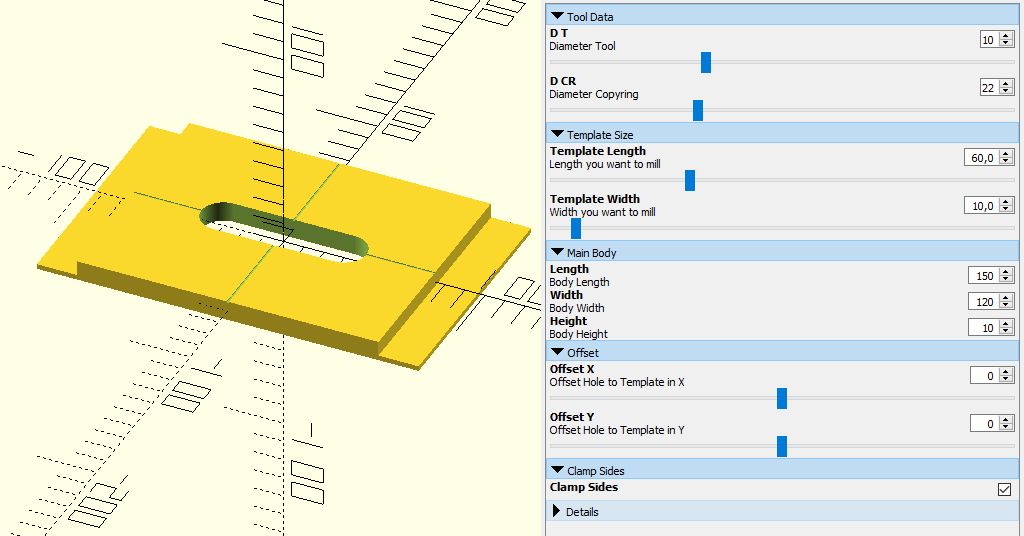

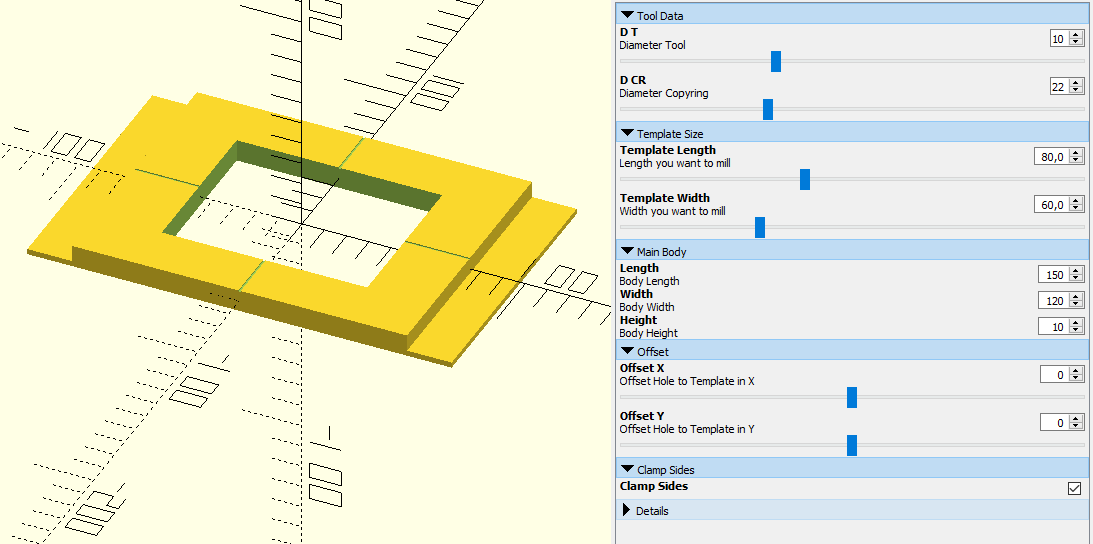

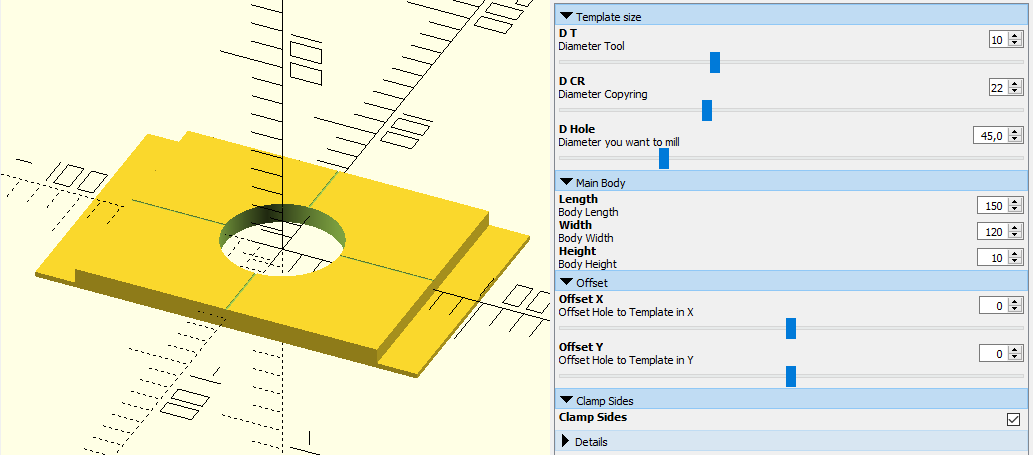

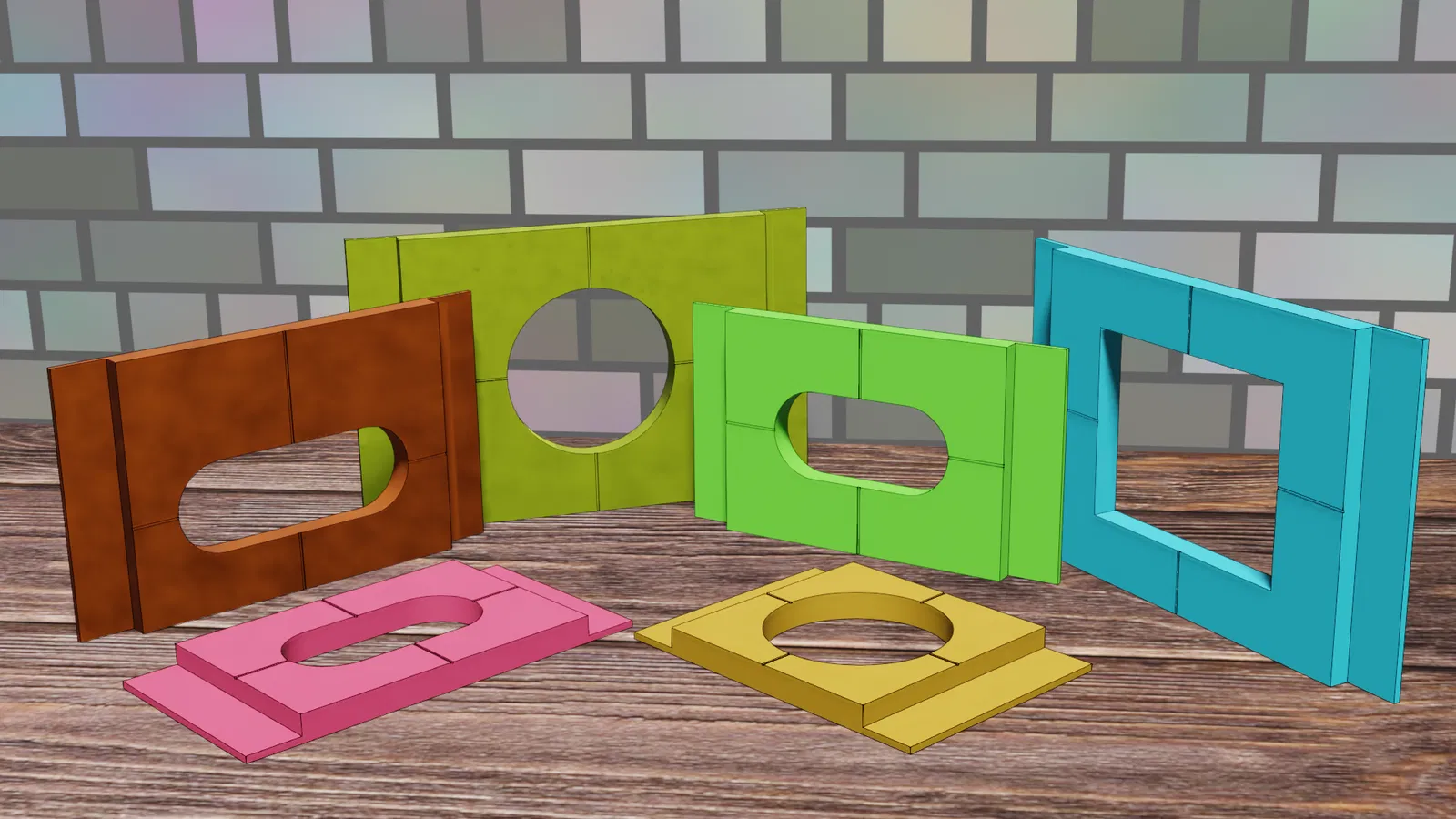

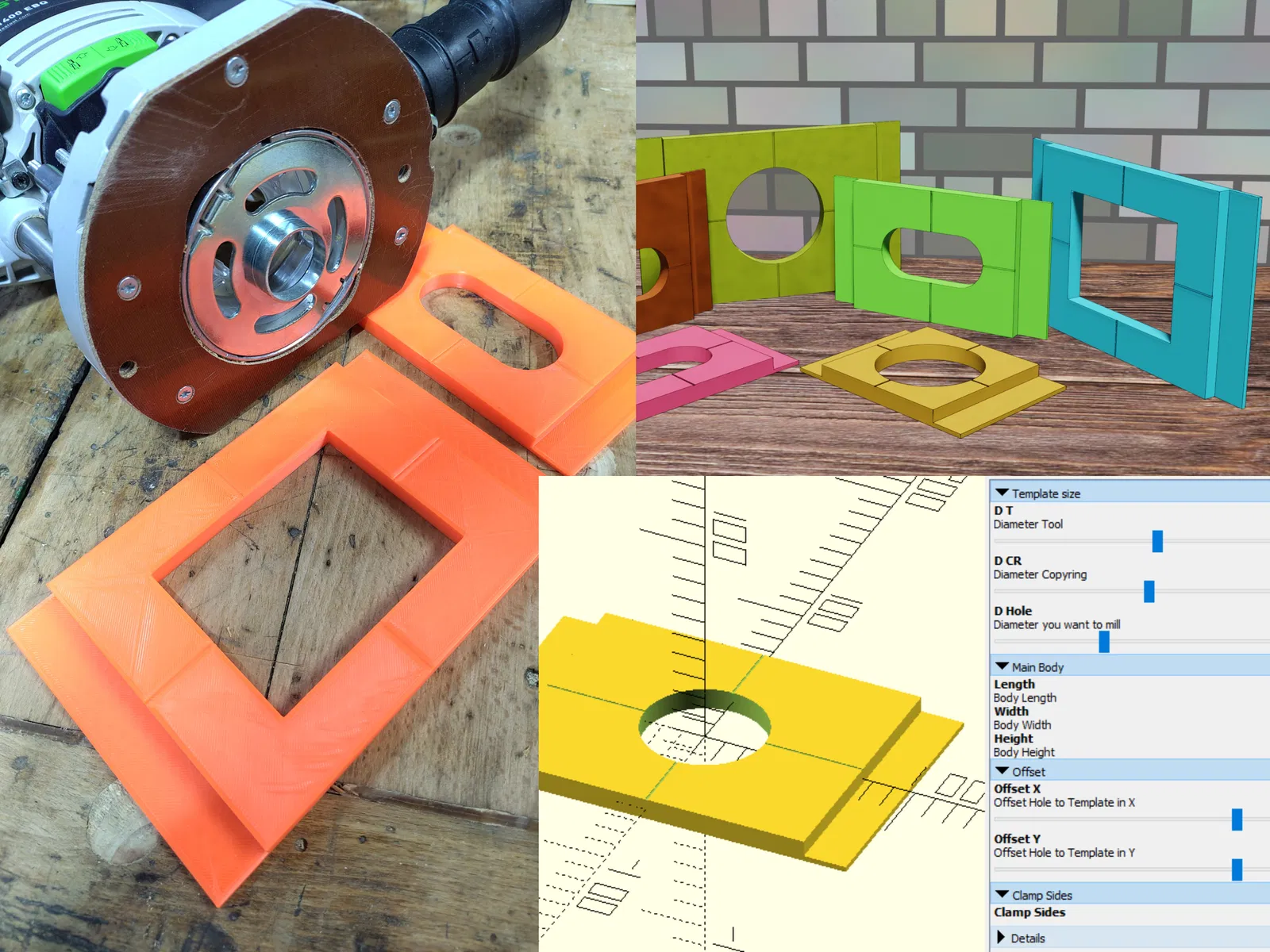

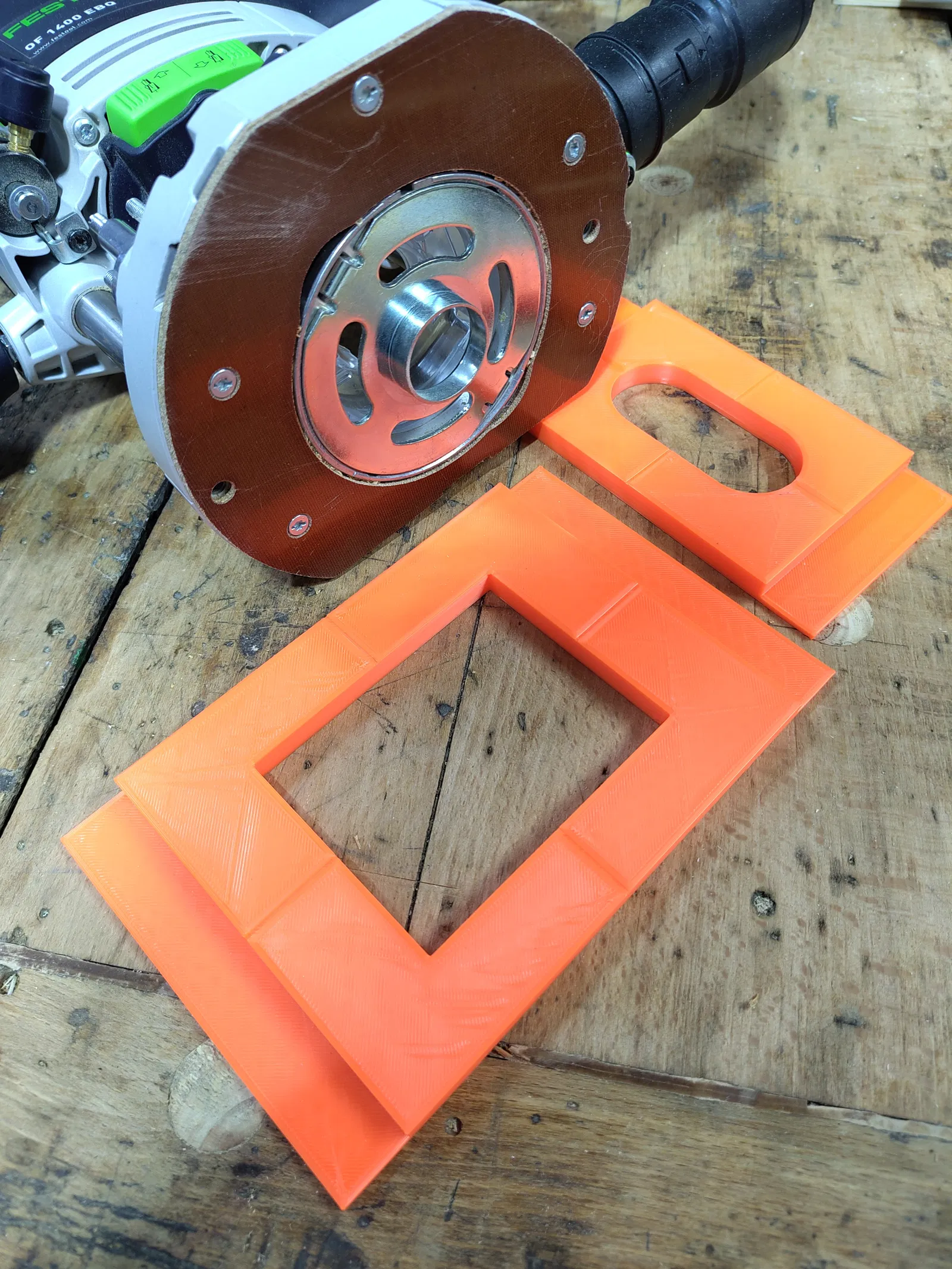

Bộ này có ba hình dạng khác nhau cho hình tròn, hình vuông và khe rãnh. Tất cả khuôn mẫu đều có thể tùy chỉnh trong openSCAD, chỉ cần dùng thanh trượt với ô nhập liệu để điền thông số của anh em vào.

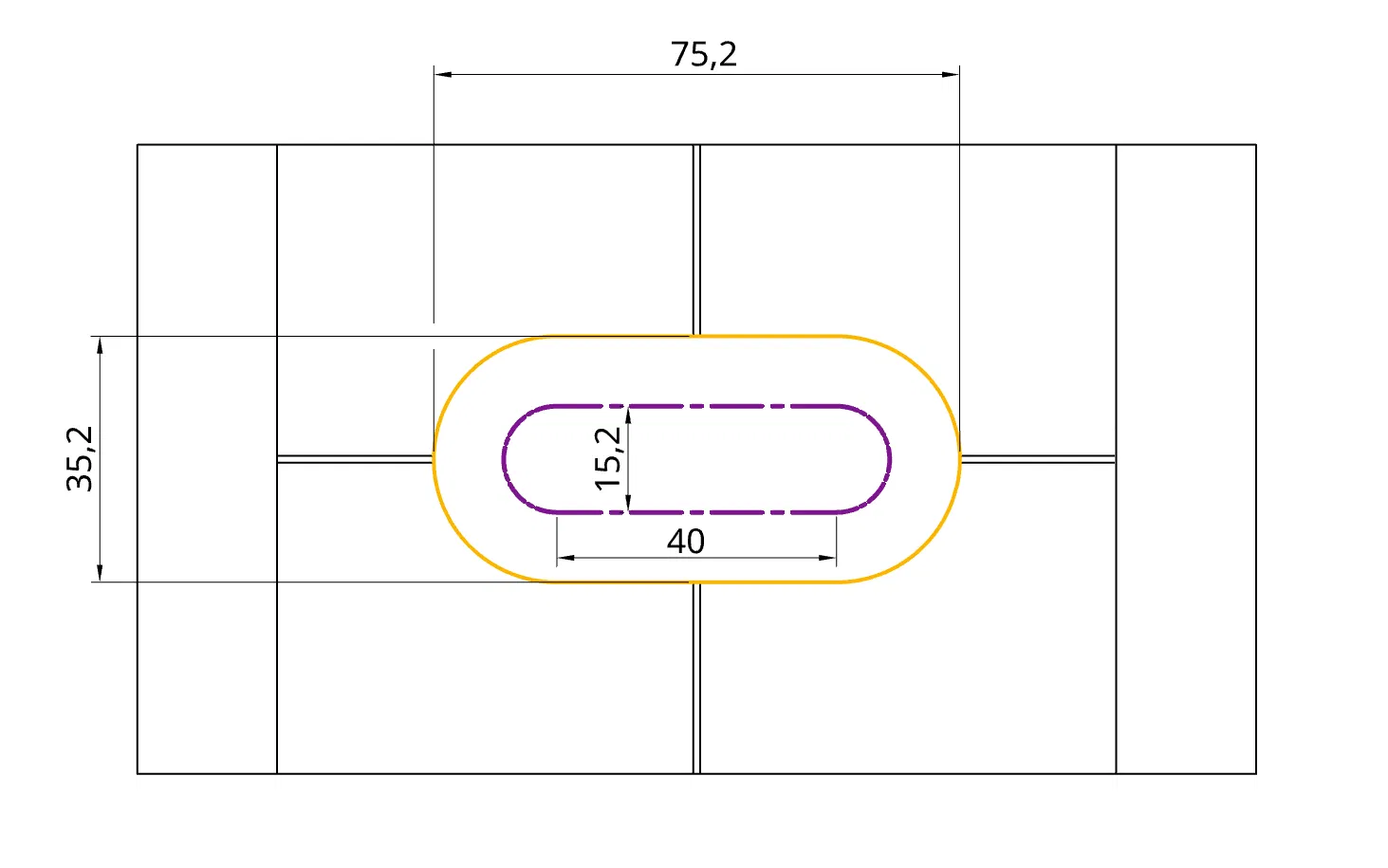

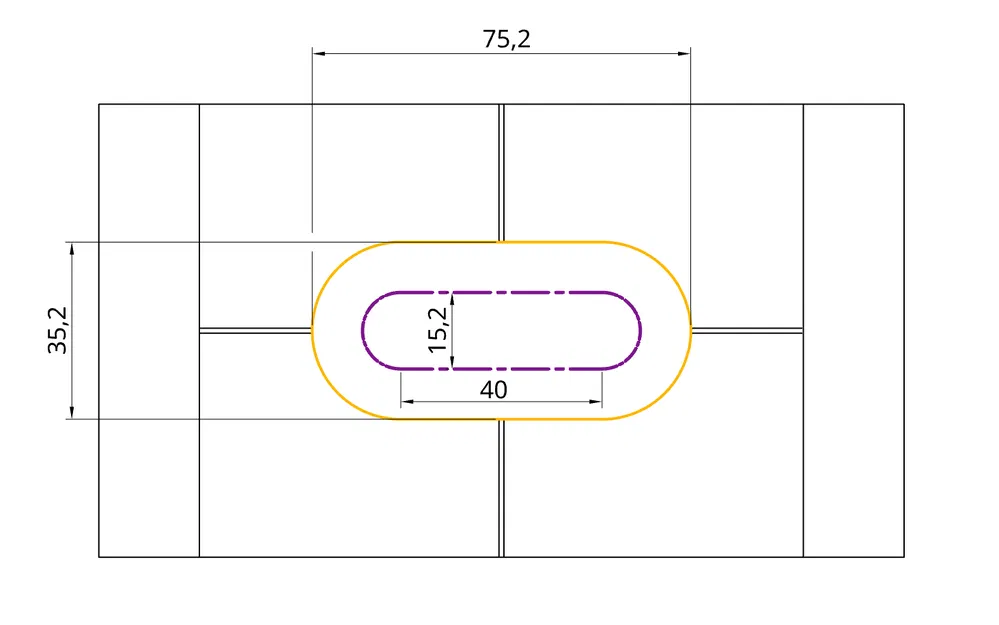

Anh em có thể thay đổi kích thước khung khuôn cũng như kích thước khuôn tùy theo mục đích sử dụng. Cái hình vuông với hình tròn thì khá đơn giản, vì nó sẽ cộng thêm cái khoảng Offset vào cái kích thước mà anh em muốn đục. Chỉ có cái khuôn khe rãnh là cần lưu ý chút thôi. Cái này anh em nhập chiều rộng như bình thường nhưng chiều dài là không tính phần bán kính ở hai đầu nha. Đó là lý do tại sao cái này nó có bản vẽ riêng trong bộ, để anh em khỏi quên đó.

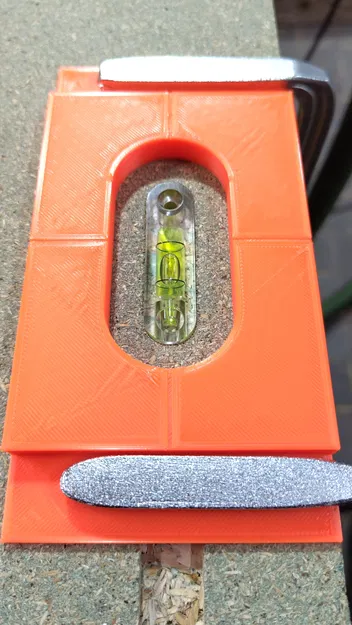

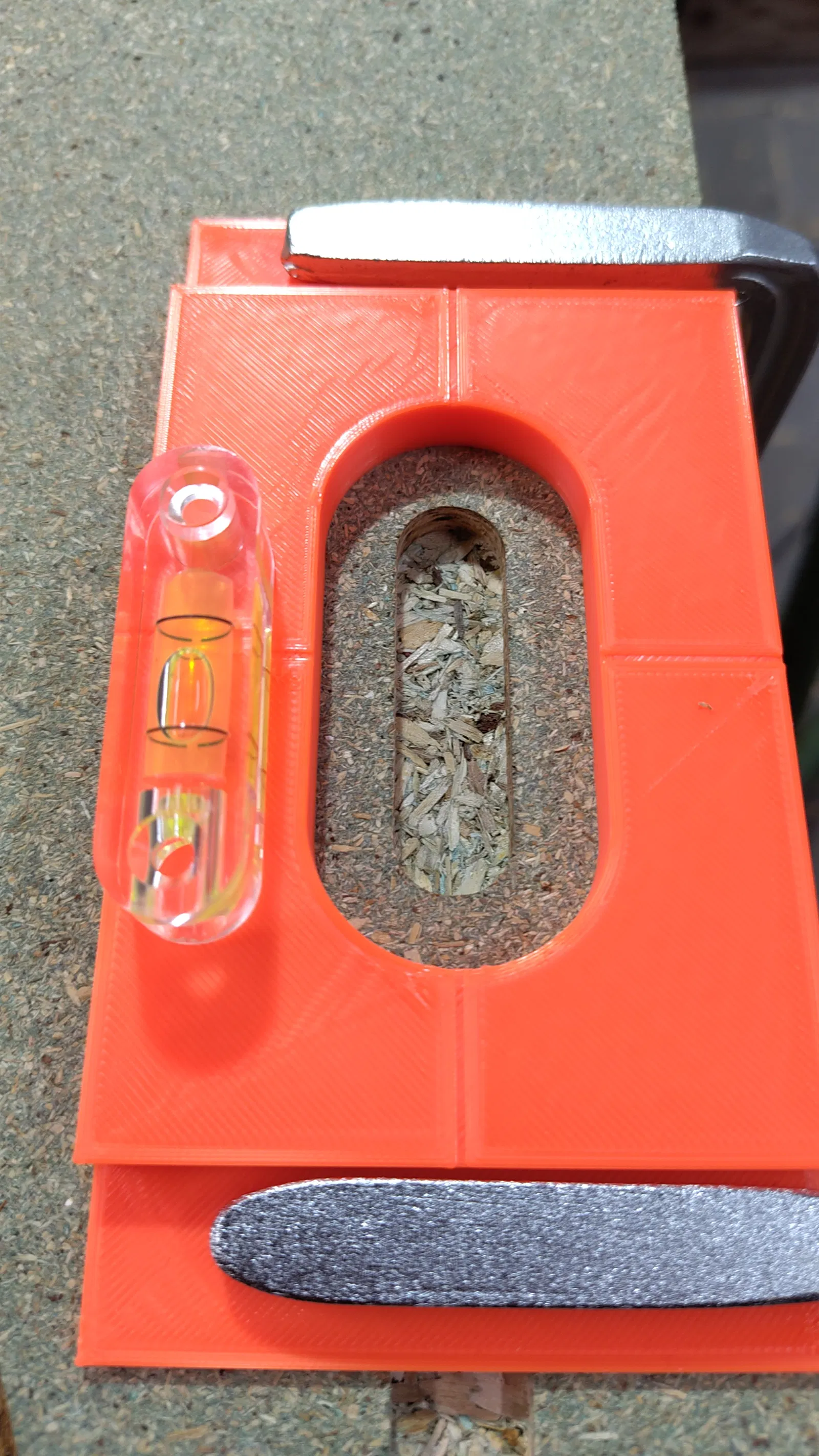

Ngoài ra, anh em có thể chọn là muốn khuôn có thể kẹp được hay không. Tôi khuyên dùng kẹp ray dẫn hướng, nó sẽ bằng mặt trên nếu anh em giữ chiều cao 10 mm nha. Nếu không có phần kẹp thì anh em vẫn có thể dùng băng dính hai mặt, keo dán hay bất cứ thứ gì anh em cần.

Mặc định thì khuôn sẽ nằm ở giữa thân máy. Nhưng anh em có thể dùng Offset X và Y để di chuyển nó xung quanh. Cái đường tâm cũng sẽ di chuyển theo, nên anh em vẫn có thể căn chỉnh khuôn dễ dàng.

Tôi rất thích cái công cụ này sau khi hoàn thiện và cứ tiếp tục dùng nó để làm ra mấy cái khuôn mới. Hãy liên hệ với tôi nếu có bất kỳ cải tiến nào, câu hỏi hoặc nếu anh em phát hiện lỗi hay gì đó nha. Cho đến lúc đó, chúc anh em vui vẻ! 😊

Cài đặt in

Cho đến giờ tôi vẫn thích để lớp độn (infill) từ 25 - 35% tùy thuộc vào kiểu lớp độn và chất lượng lớp trên cùng. Tôi cũng dùng ba lớp viền (perimeter) khi in ở độ cao lớp 0.35 mm. Độ dày lớp trên và lớp dưới ít nhất là ba lớp. Rốt cuộc thì anh em cũng muốn in ra một cái công cụ chắc chắn chứ ạ.
