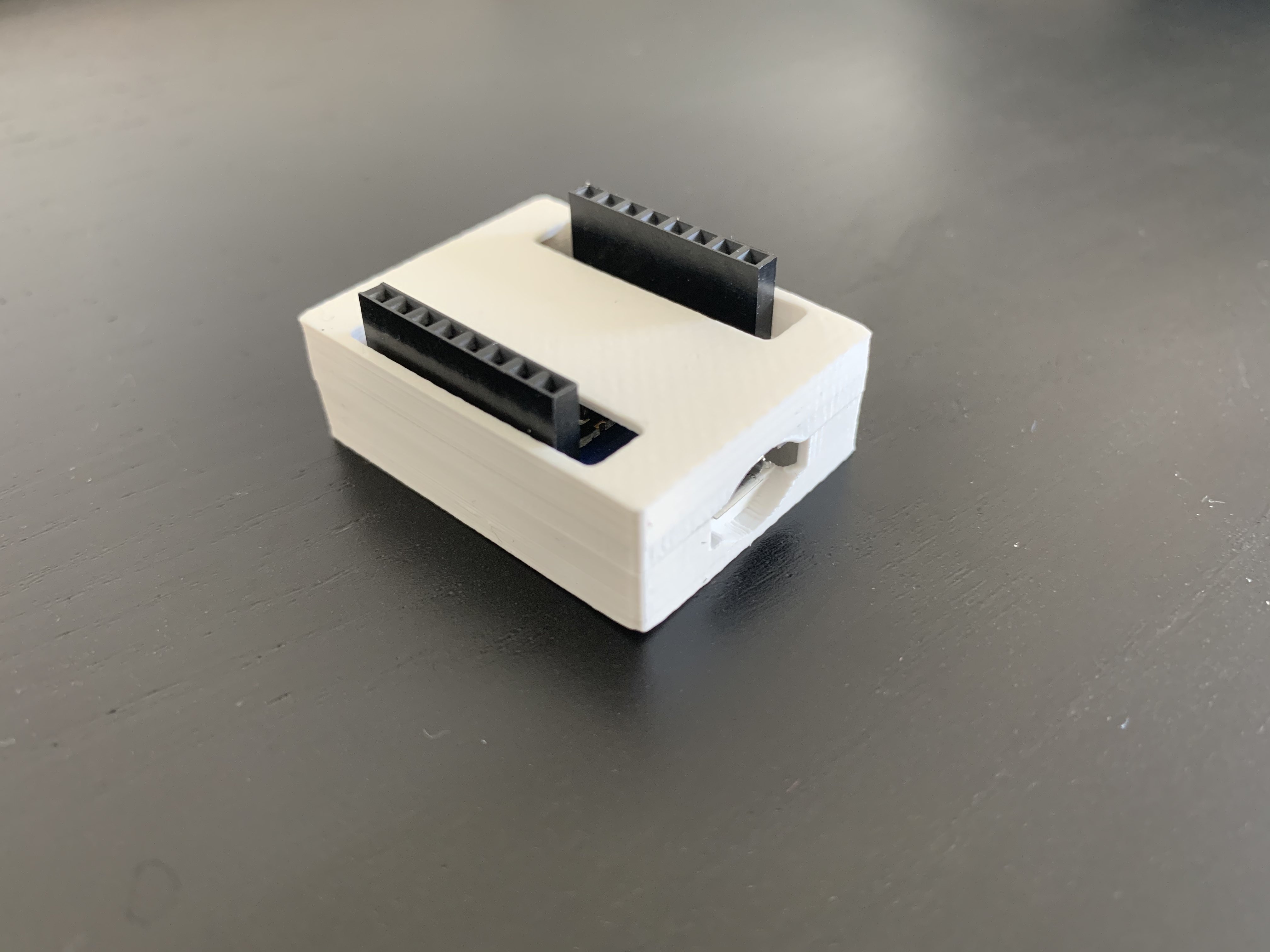

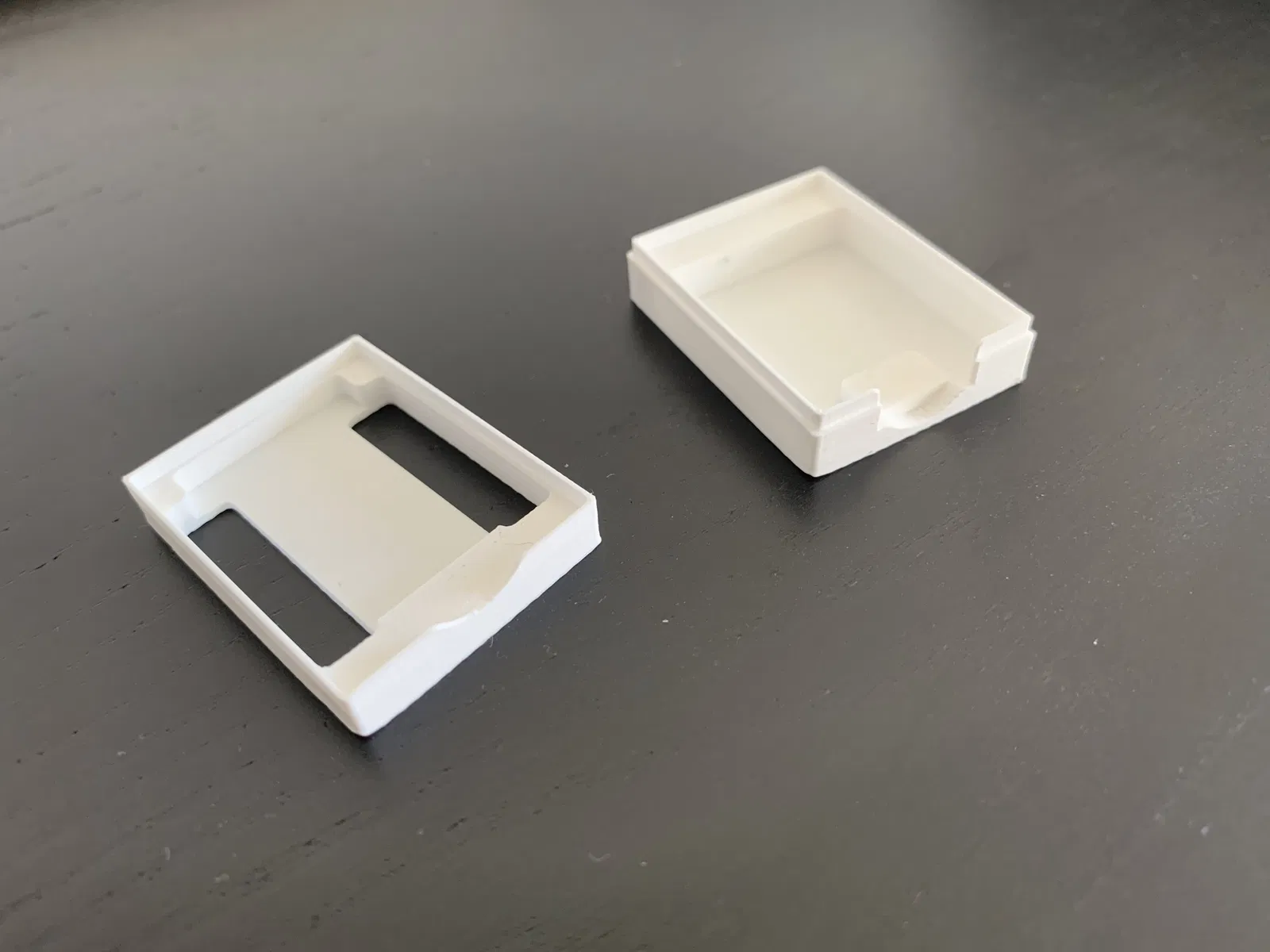

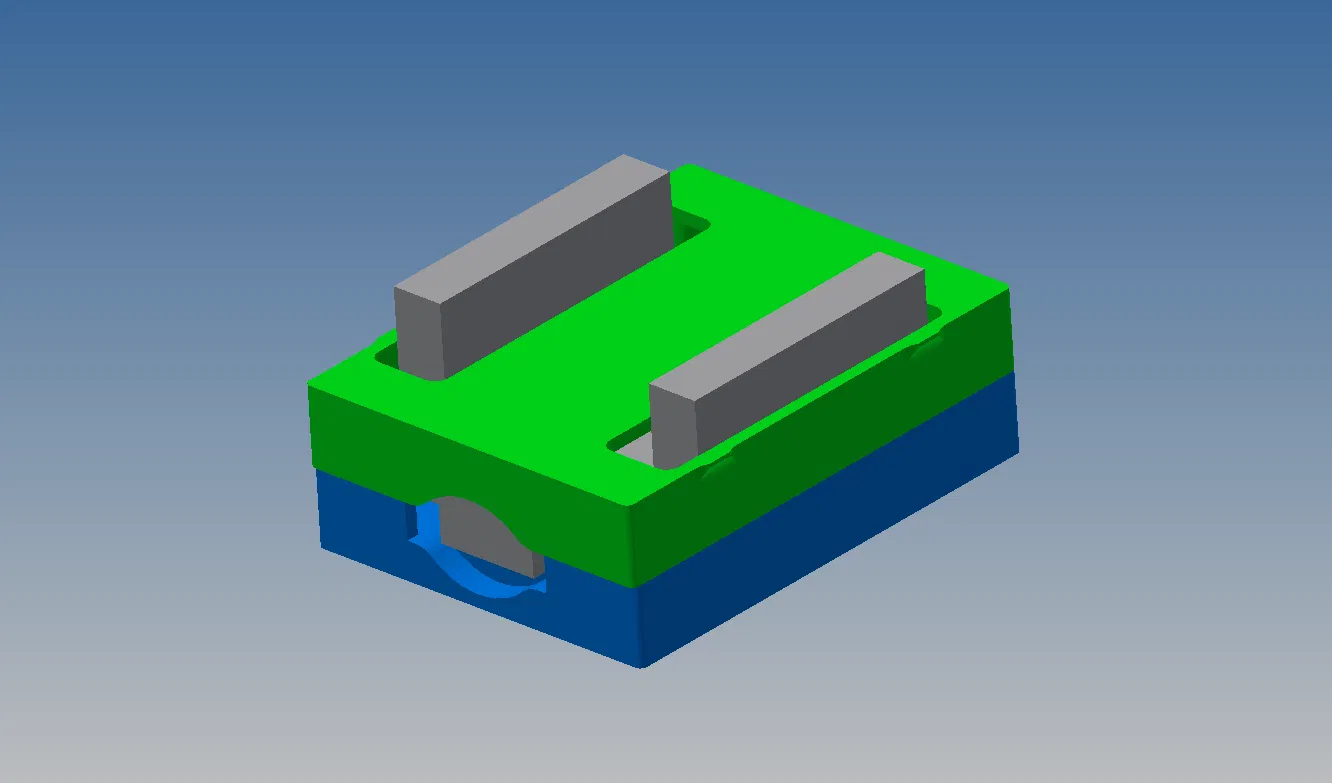

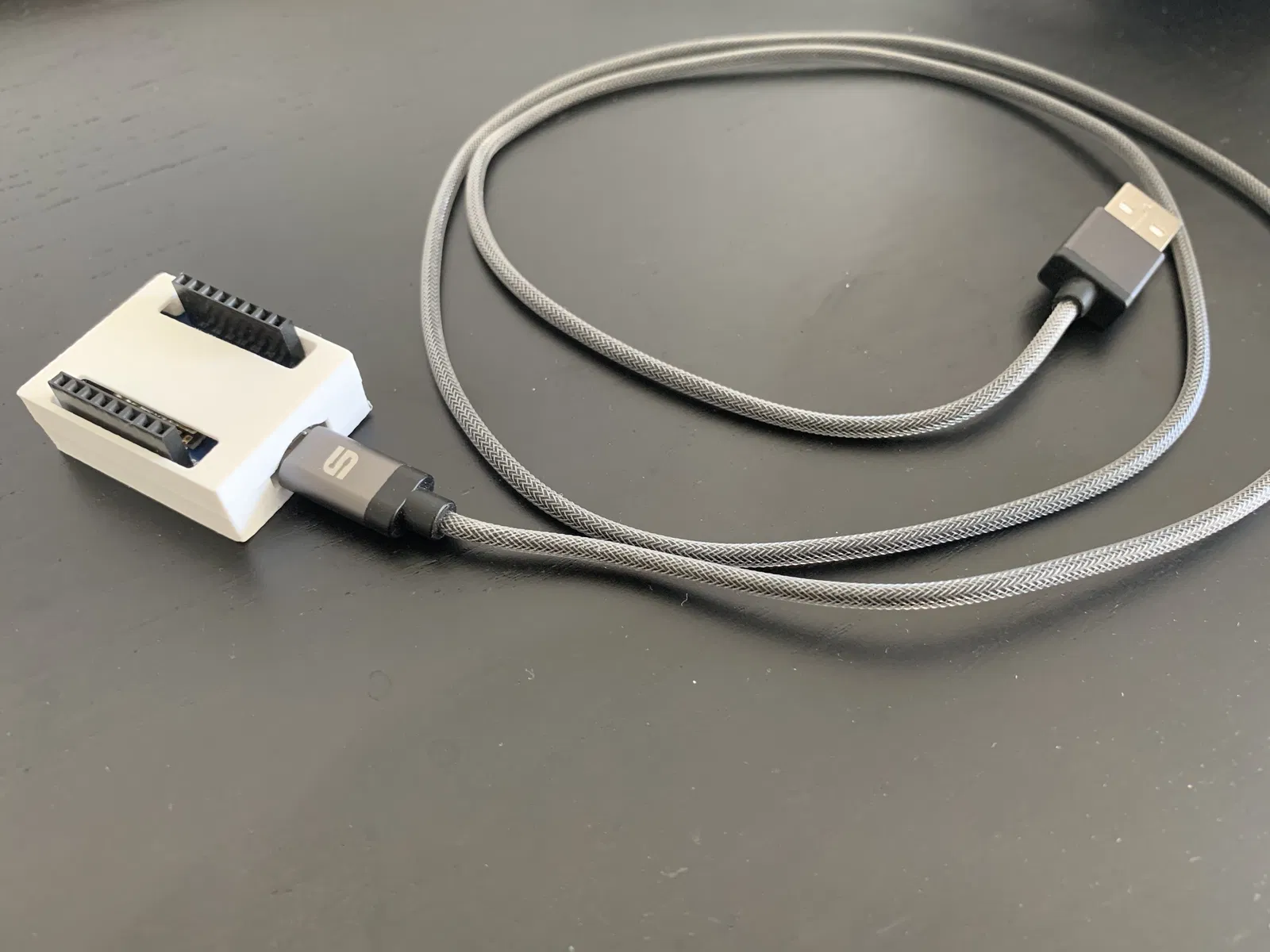

Vỏ Wemos D1 Mini Không Cần Ốc Vít

Chào mọi người,

Có rất nhiều vỏ cho Arduino và thậm chí cả Wemos trên thingiverse, nhưng tôi quyết định thiết kế một số cái mới, rất cụ thể cho tôi.

Mục đích chính của tôi là:

• Vỏ được đóng gói nhỏ gọn
• Tường mỏng (vâng, hơi mỏng manh, nhưng nhẹ và sử dụng ít vật liệu in)

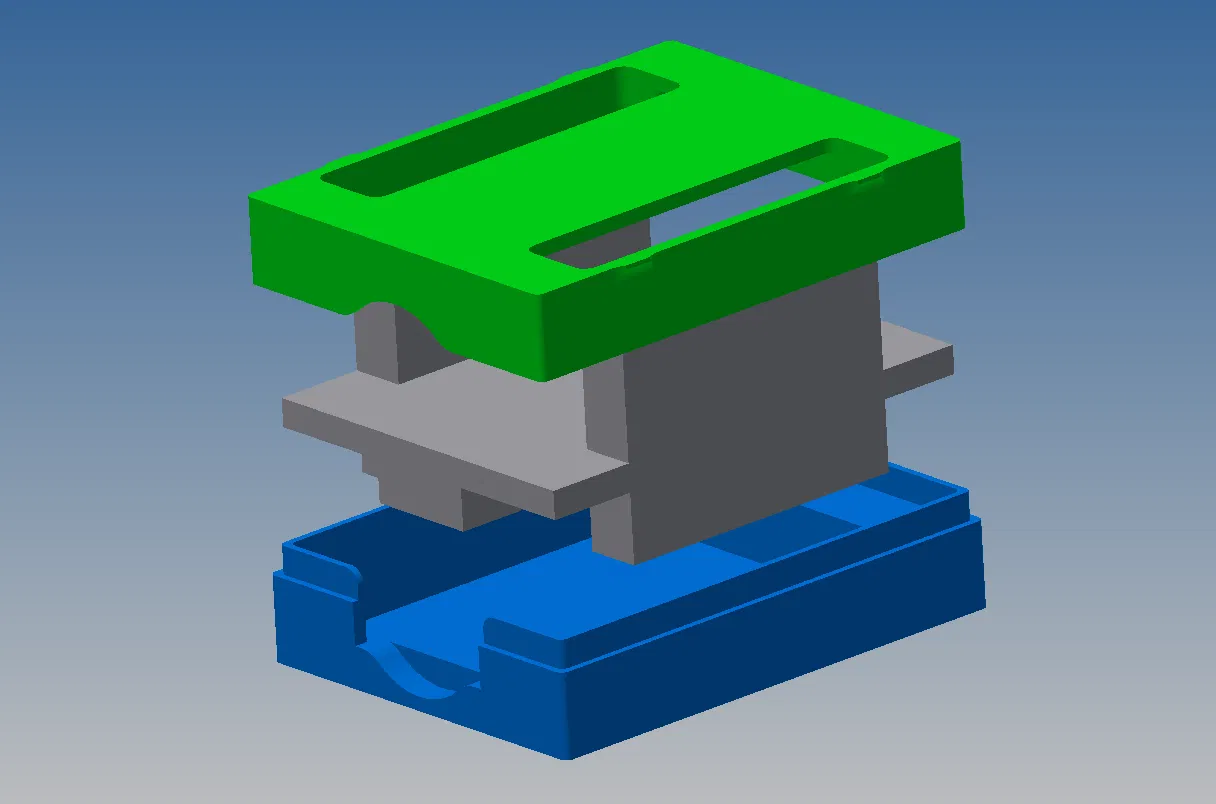

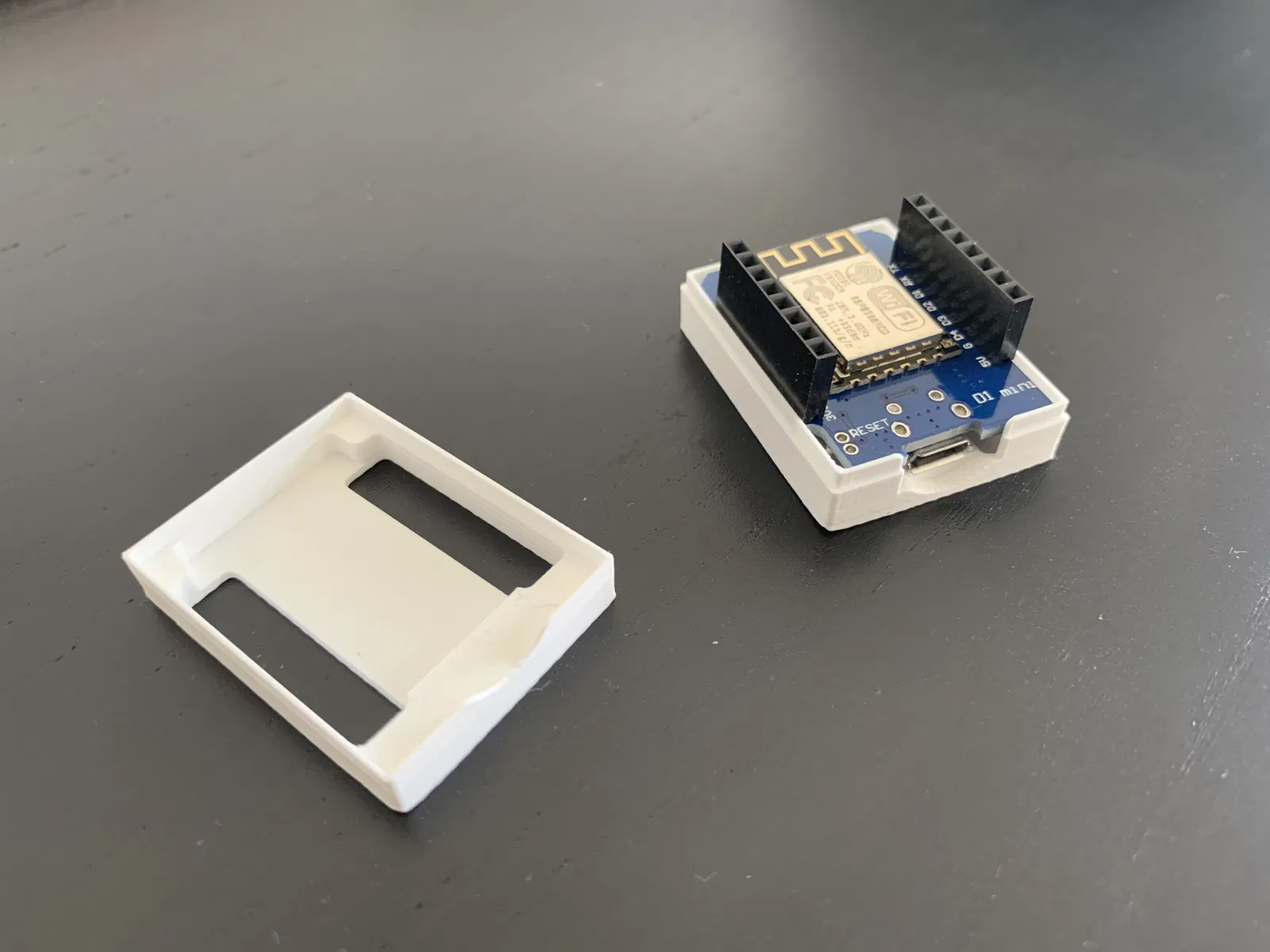

• "Kẹp" bảng Wemos D1 mini để nó không bị di chuyển
• Không cần ốc vít
• Truy cập các chân I/O (thông qua các chân header cái)

==== Kích thước ====

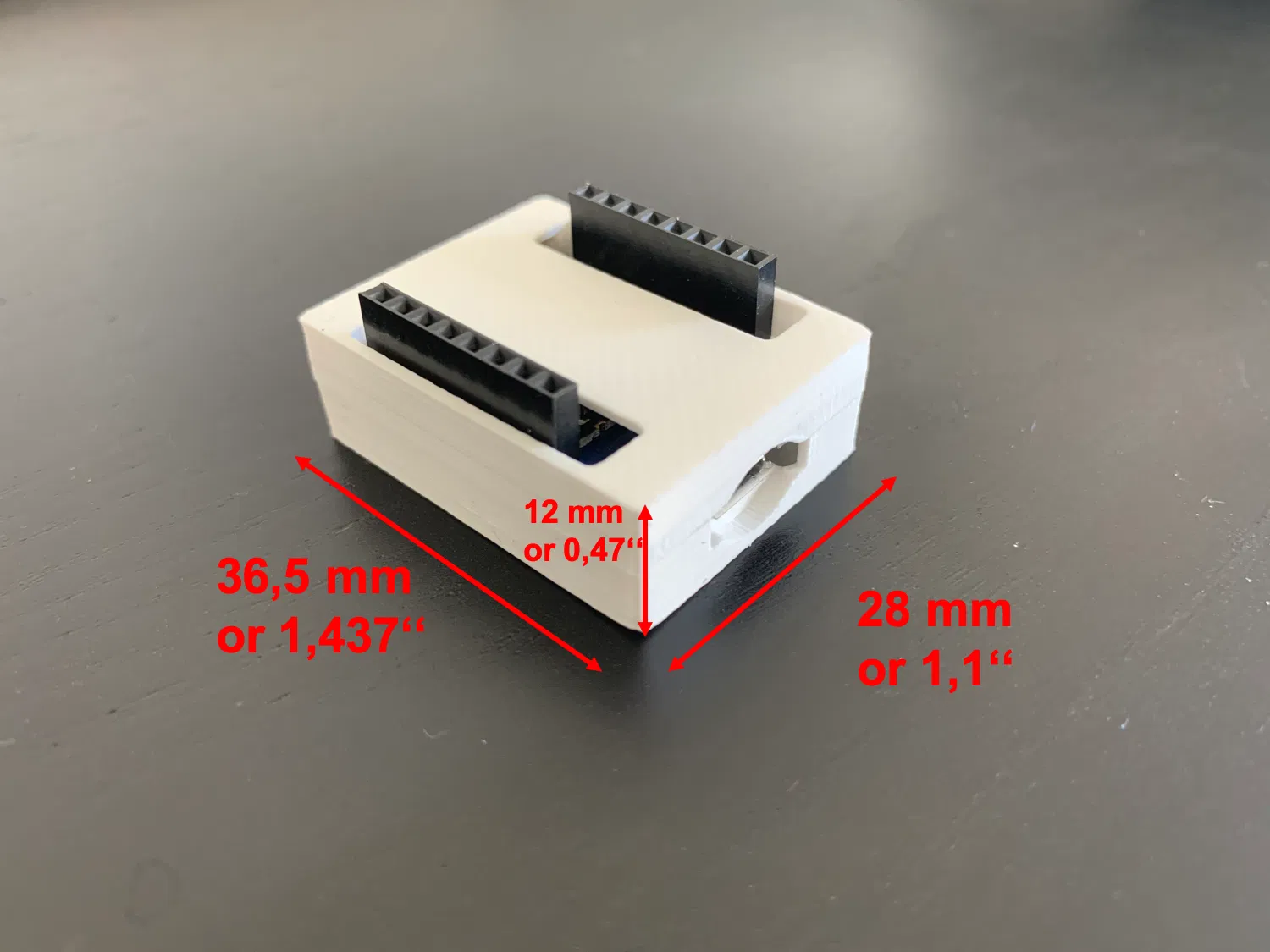

Kích thước ngoài (Dài x Rộng x Cao): 36,5mm x 28mm x 12mm

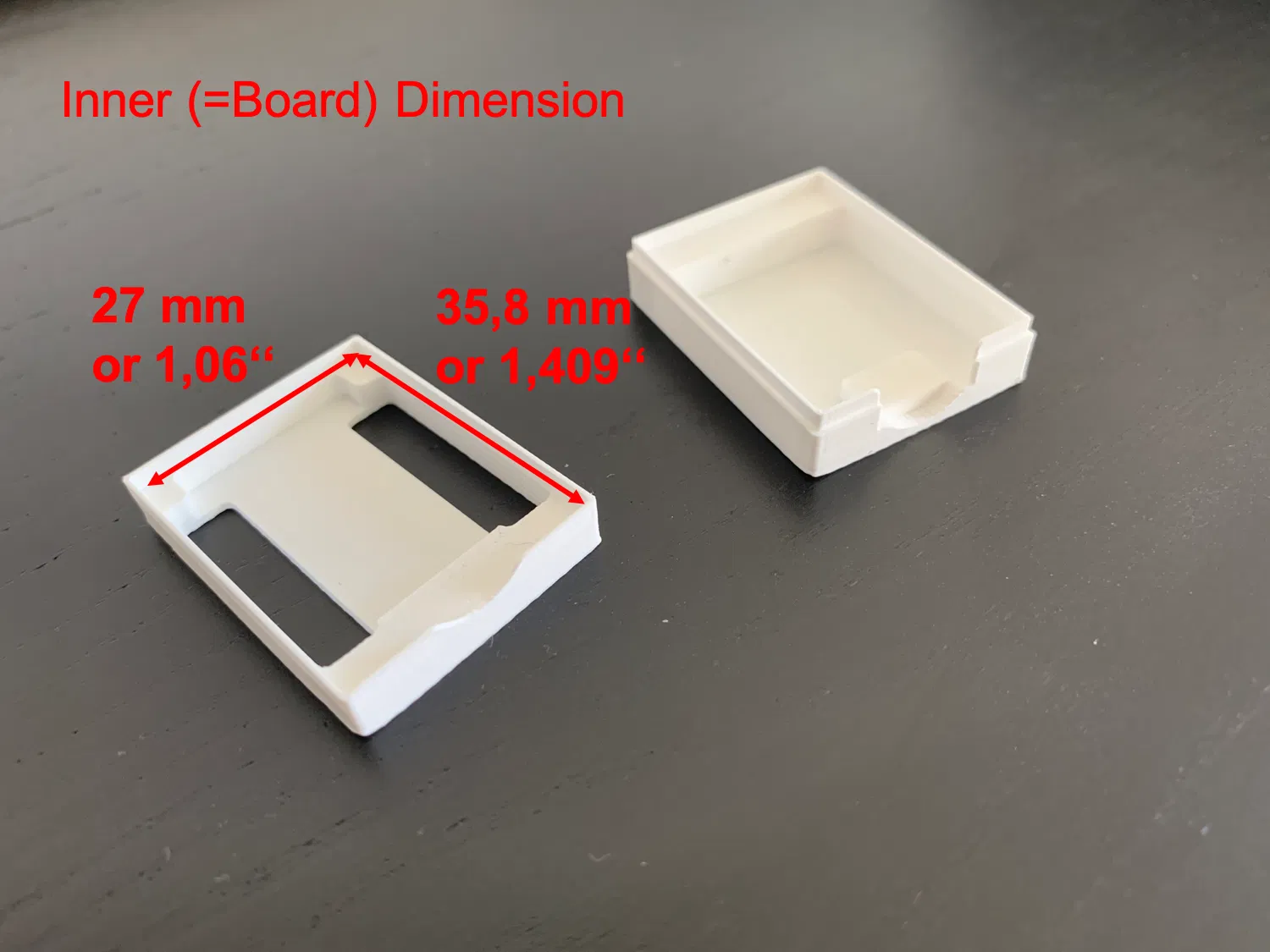

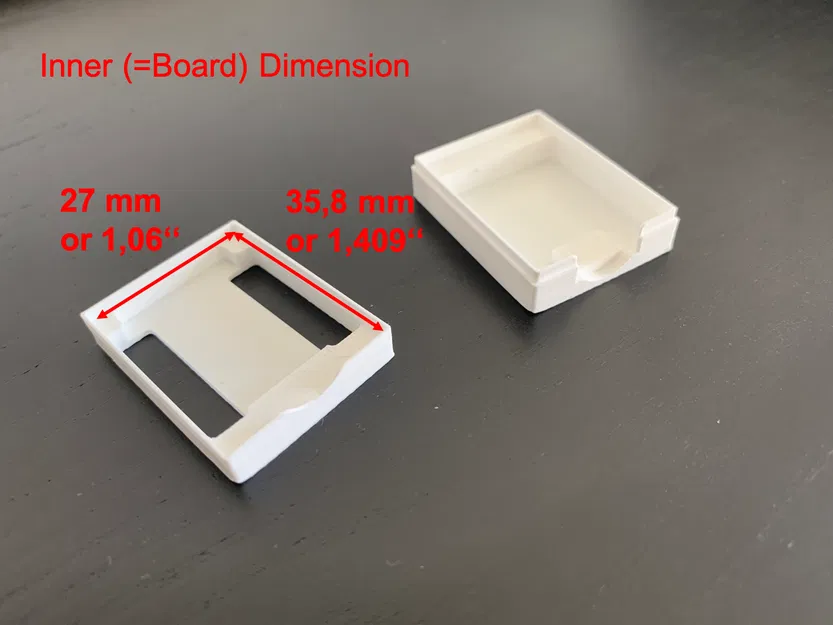

Kích thước bên trong (Dài x Rộng): 35,8mm x 27mm và "chiều cao bảng" tiêu chuẩn

!! Rất quan trọng !!!

Tôi đã sử dụng các bảng Wemos D1 mini từ AZdelivery để thử nghiệm và điều chỉnh theo kích thước của chúng. Các nhà sản xuất khác có thể có kích thước hơi khác (có thể vừa vặn). Vui lòng kiểm tra kích thước bảng của bạn xem chúng có vừa với thiết kế này hoặc hơi khác một chút không. Nếu bạn đã in thiết kế này và sử dụng Wemos từ nhà sản xuất khác, sẽ rất vui nếu bạn có thể cho tôi biết để tôi có thể thêm chúng vào danh sách.
