Giá đỡ SSD Ultimate 64 USB sang SATA với Sled (Dùng cho Breadbin)

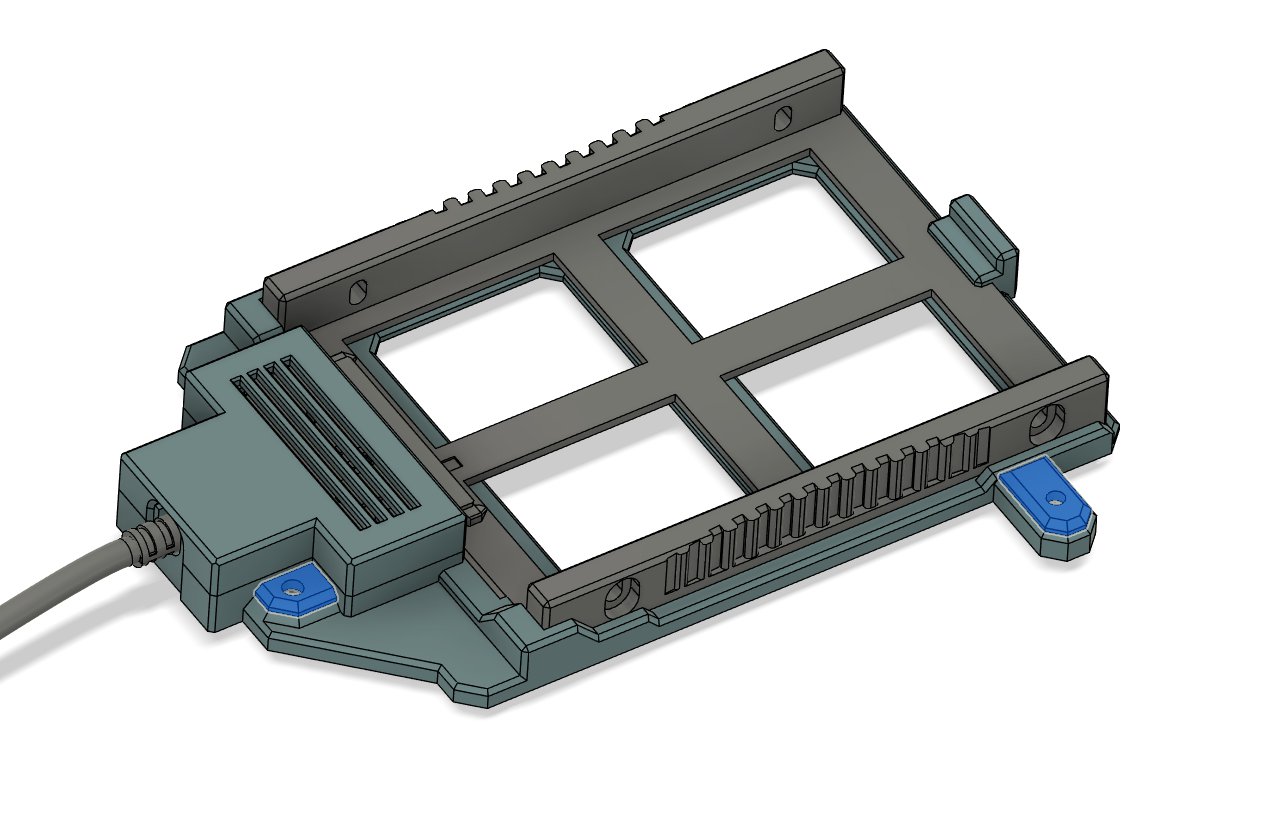

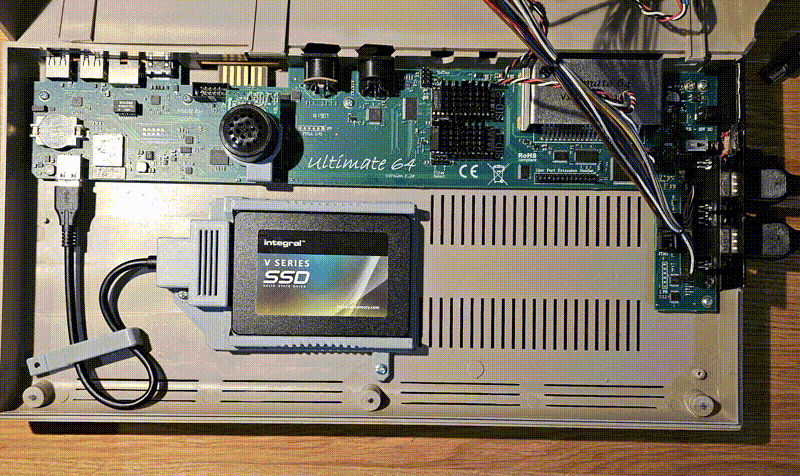

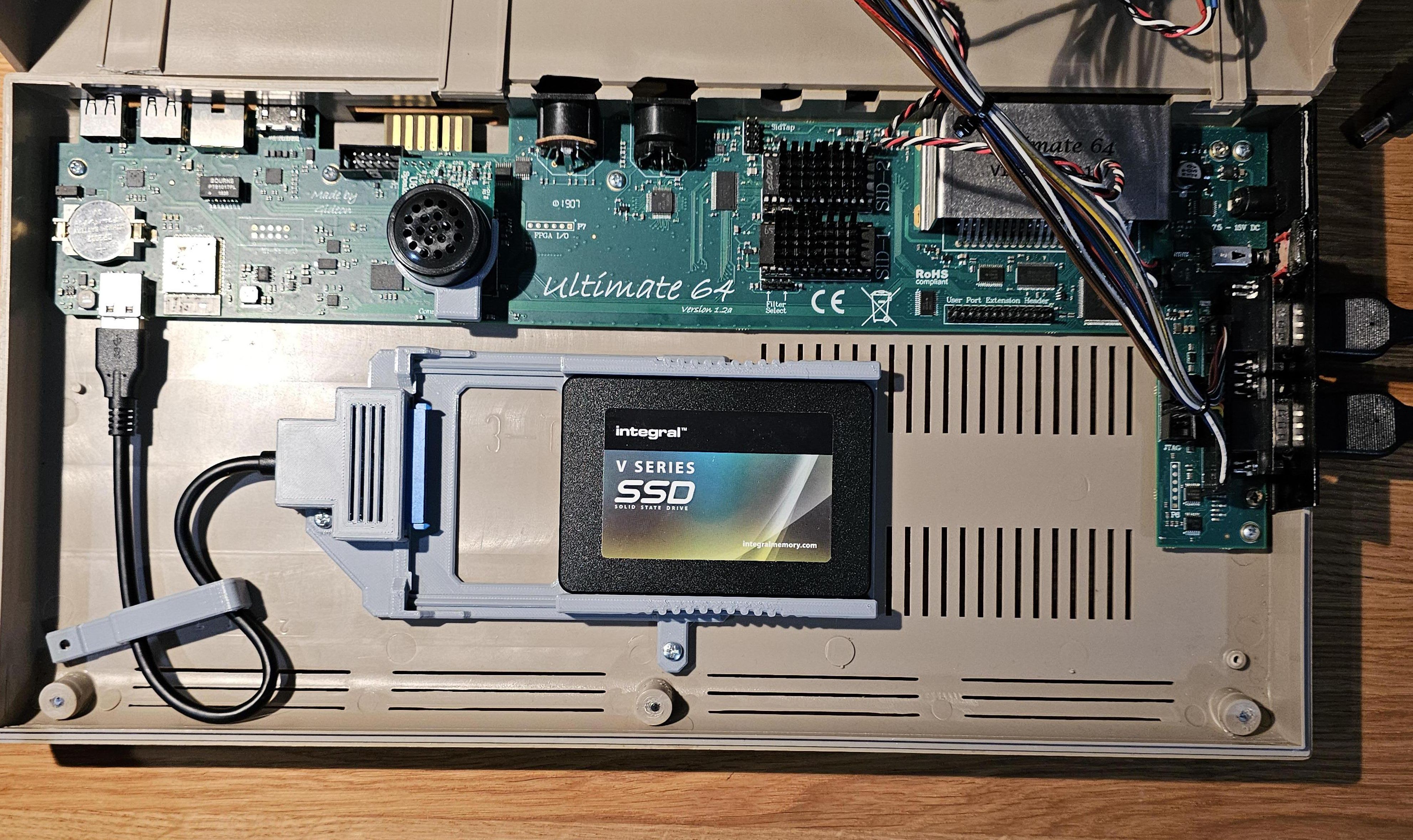

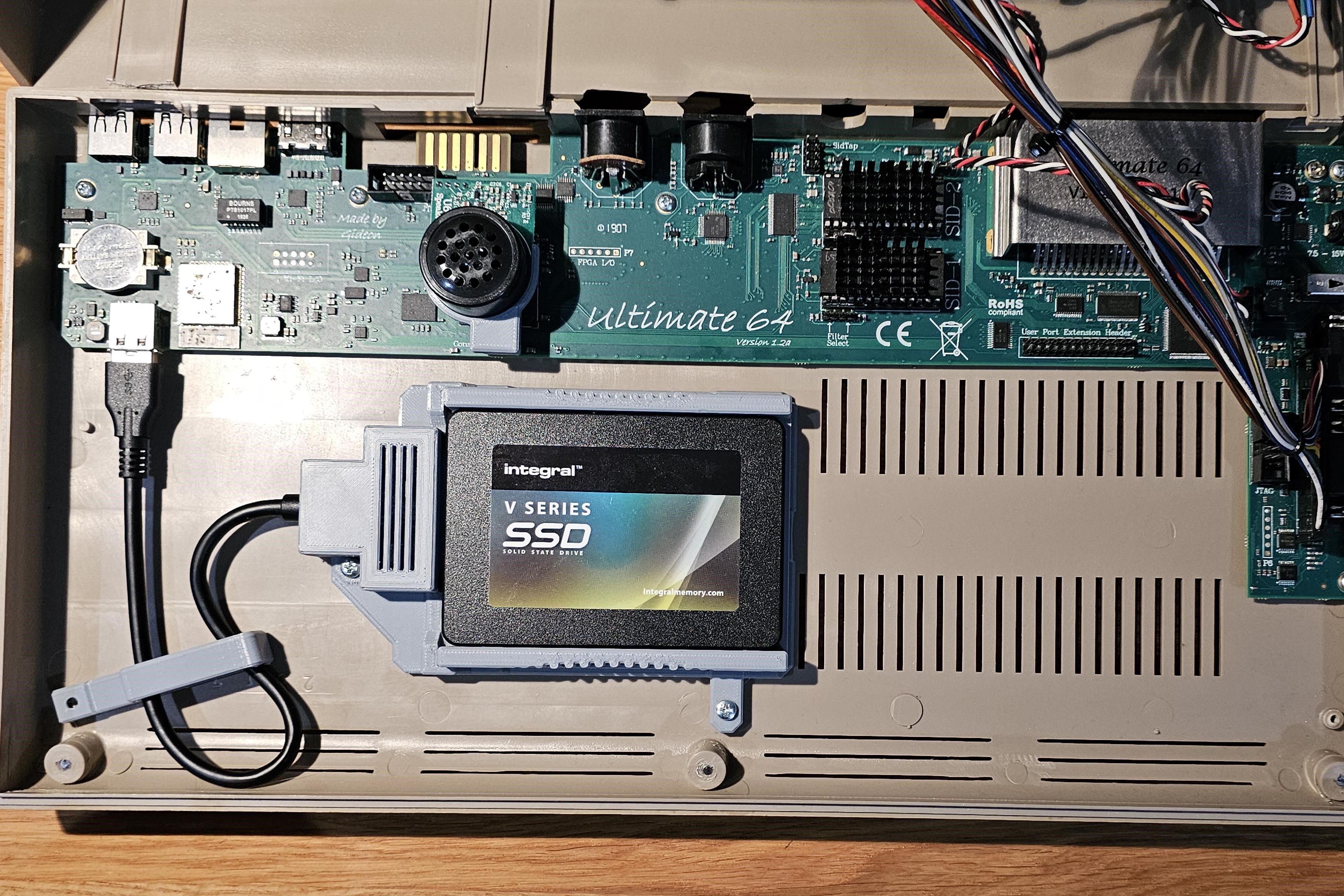

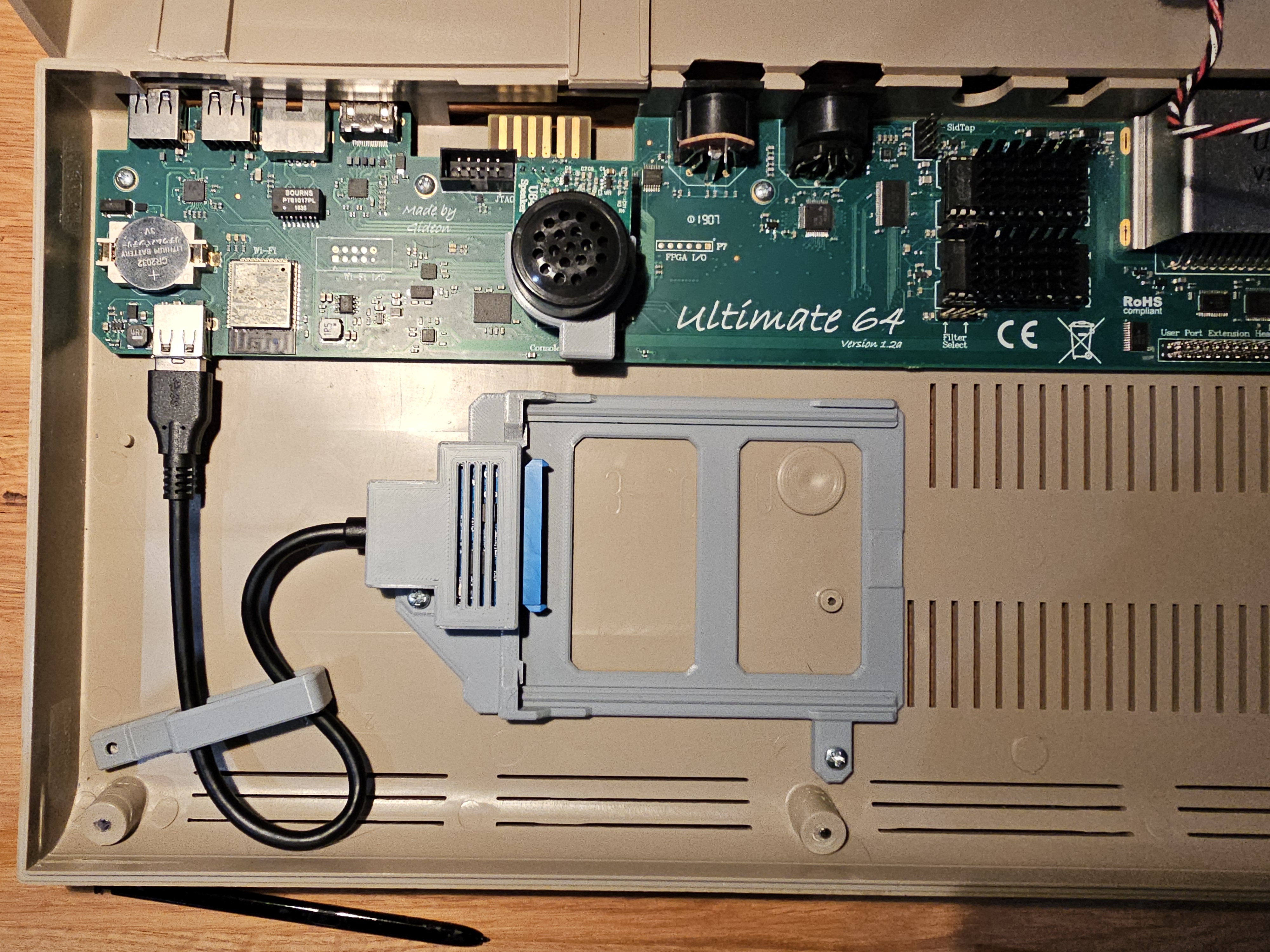

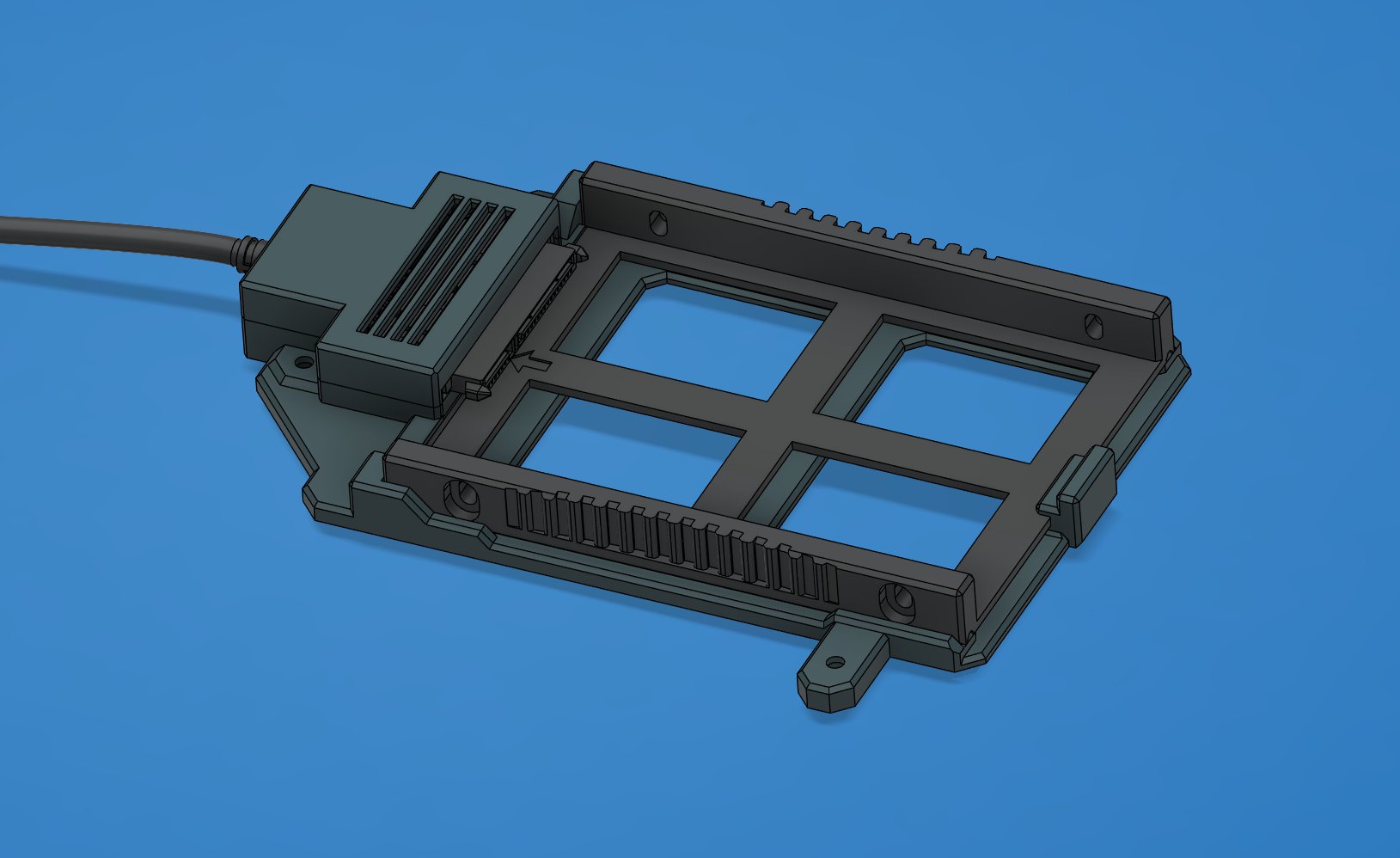

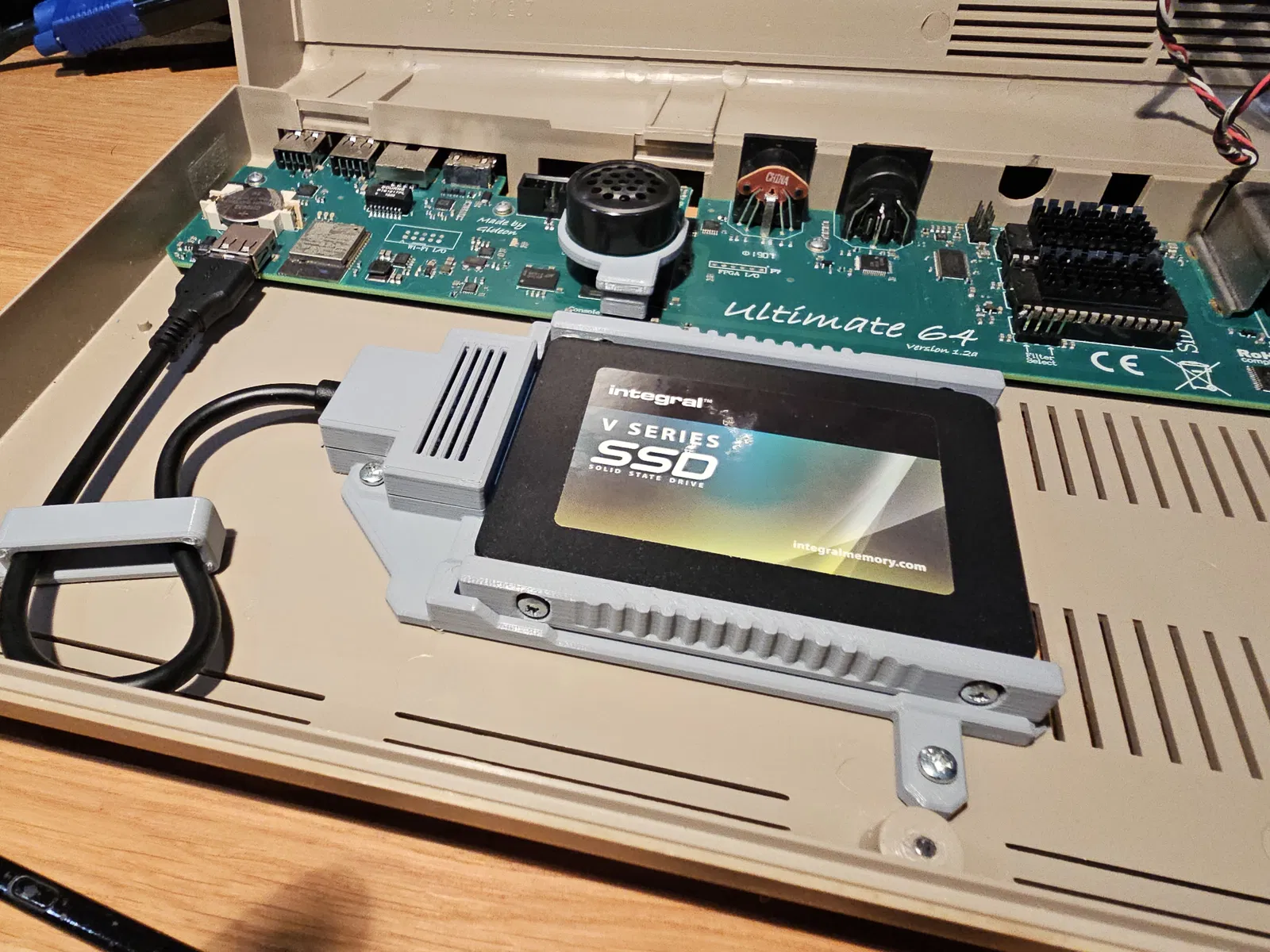

Cái bracket này sử dụng bo mạch từ adapter USB 2.0 sang SATA thông thường và biến nó thành một giải pháp gọn gàng, ngăn nắp để gắn SSD của bạn vào trong vỏ C64 Breadbin. Cái SSD Sled cho phép bạn tháo SSD ra khỏi vỏ máy một cách nhanh chóng và gắn nó với adapter tương tự vào PC của bạn để chuyển dữ liệu.

Cài đặt In:

Độ dày lớp: 0.2 mm Viền: 2 hoặc 4 Giá đỡ: Không cần

Phần cứng bổ sung cần thiết:

1 x Adapter USB sang SATA thông thường (phiên bản USB 2) 2x Vít để gắn bracket vào vỏ C64 (Tôi đã dùng loại 2.90 mm X 5.40mm. Có hai miếng đệm đi kèm có thể điều chỉnh kích thước trong slicer của bạn nếu cần) 4x Vít để gắn SSD vào sled (6 mm)

PDF hướng dẫn lắp ráp có trong các file khác ở dưới đây.

Lưu ý: Mặc dù tôi nghi ngờ rằng tất cả các bo mạch adapter SATA này đều giống nhau hoặc ít nhất là khá tương tự. Có khả năng bo mạch của bạn khác và do đó sẽ không vừa. Xin vui lòng cho tôi biết nếu bạn gặp phải bo mạch không vừa.
