Bánh xe điều chỉnh và vòng đệm bàn nhiệt Ender 3 S1 Plus

Bộ bánh xe điều chỉnh và vòng đệm lò xo cho Ender 3 S1 Plus.

Các mẫu này giải quyết các vấn đề sau:

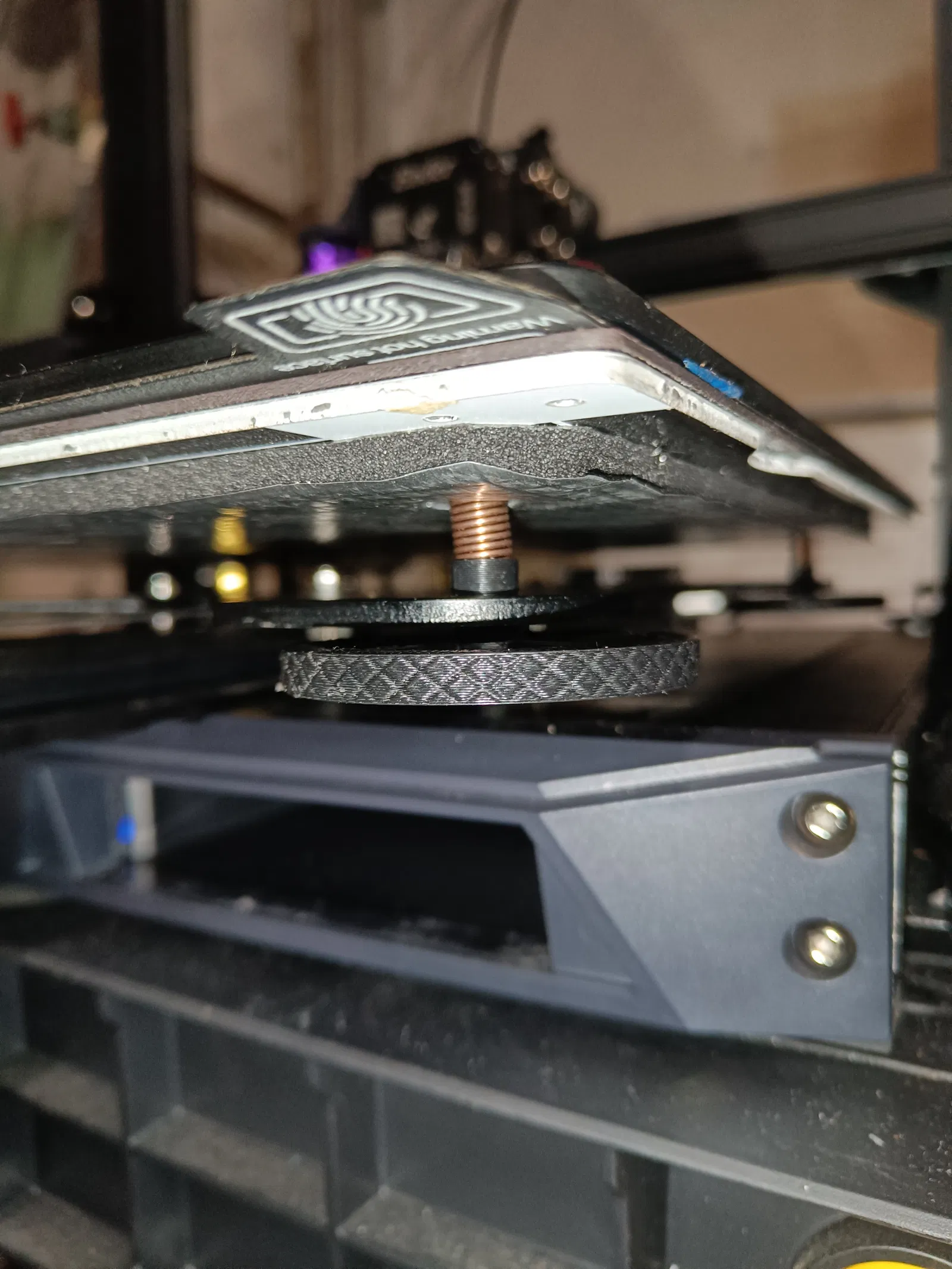

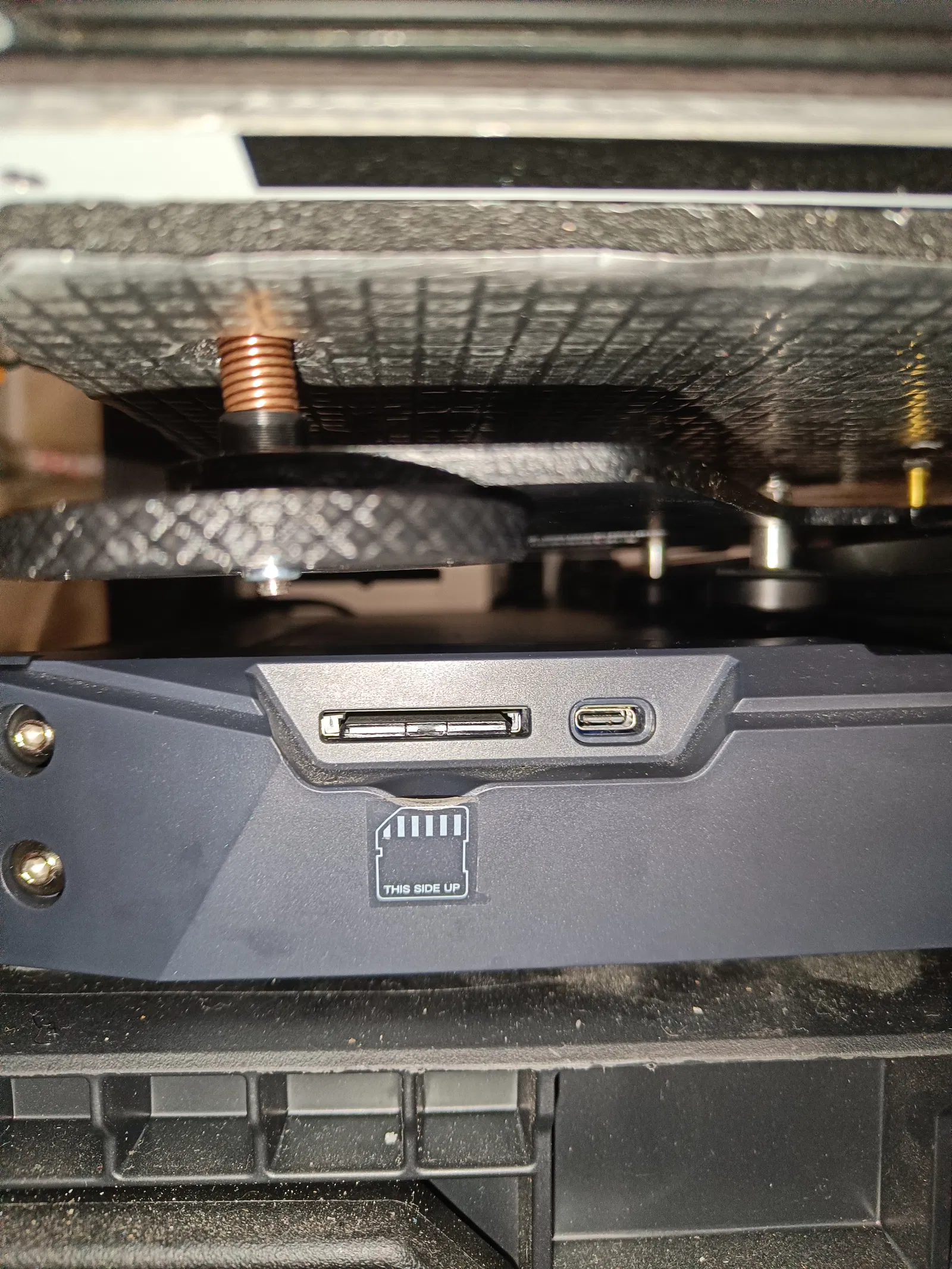

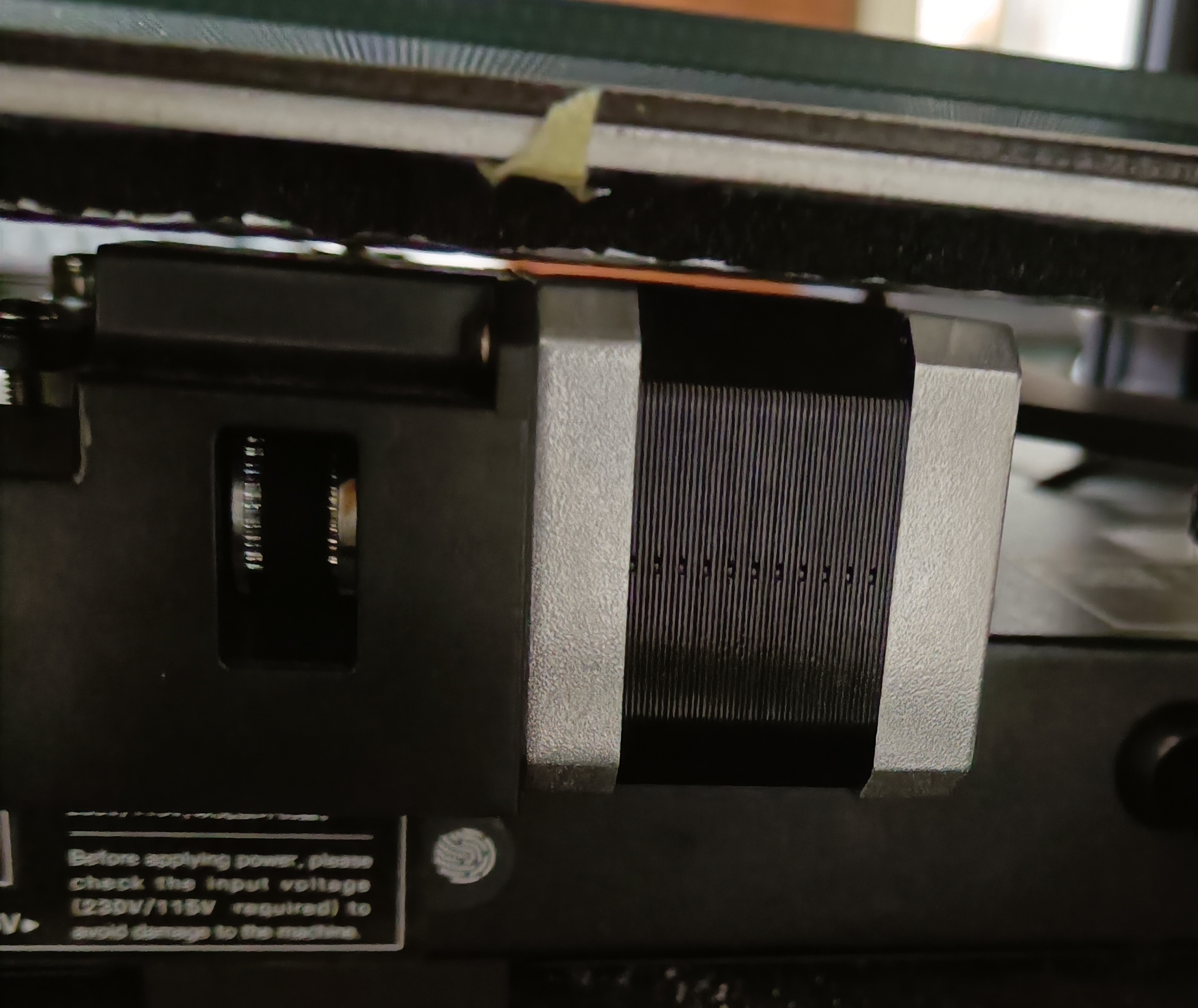

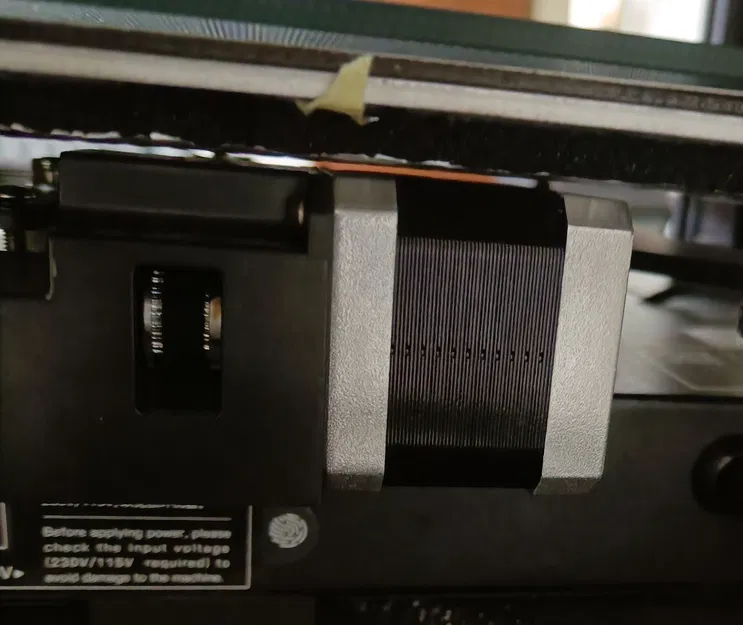

1. Lò xo bị nén quá thấp khi điều chỉnh bàn nhiệt do va chạm với động cơ trục Y khi nén lò xo để ổn định bàn nhiệt.
2. Bánh xe điều chỉnh gốc bị lỏng ra trong quá trình in, làm thay đổi độ cân bằng của bàn in và trong một số trường hợp bị rơi ra hoàn toàn.

Cả hai mẫu đều đã được in bằng PLA với đầu phun 0.6 ở độ cao lớp 0.3 mà không gặp vấn đề gì.

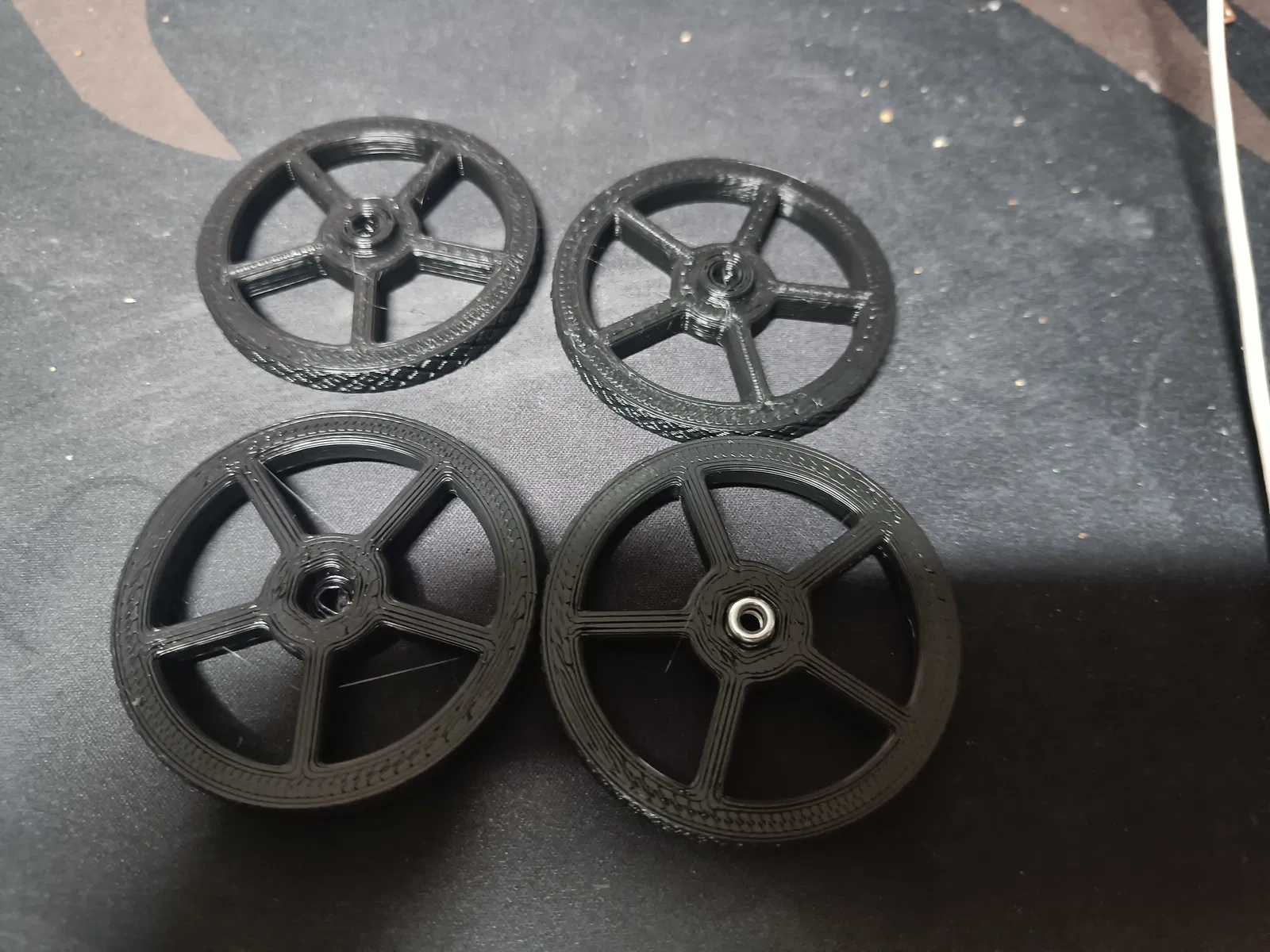

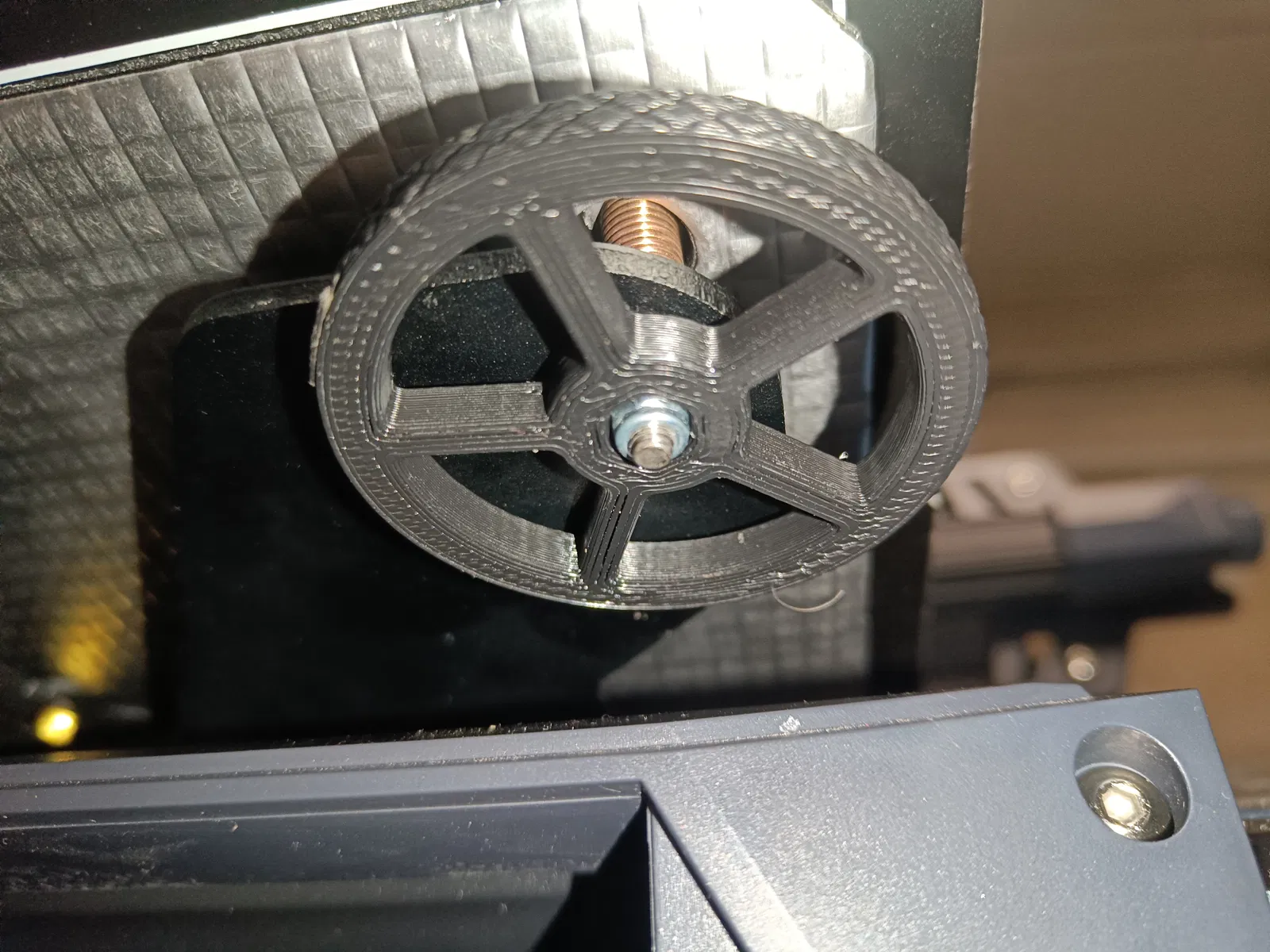

Bánh xe điều chỉnh yêu cầu một đai ốc M4 hoặc đai ốc M4. Nếu sử dụng đai ốc M4 thông thường, có thể không giải quyết được vấn đề bánh xe bị lỏng. Tôi sử dụng đai ốc M4 dạng nyloc.

Nếu sử dụng đai ốc tự khóa, bạn có thể cần một cái đai ốc để giữ vít bàn in không bị xoay trừ khi bạn có thể tiếp cận vít bên dưới tấm lót từ tính.

Giải pháp cá nhân của tôi để tiếp cận đầu vít Philips là cắt một lỗ trên tấm lót từ tính ngay phía trên vít. Dùng áp lực từ bên dưới để xác định vị trí, sau đó dùng dao sắc cắt một lỗ.

Tấm thép vẫn gắn tốt mà không có vấn đề gì. Nhưng tôi có một tấm kính trên mặt tấm thép của mình do bề mặt tấm lót từ tính bị cong vênh.

Tấm kính của tôi chỉ được gắn vào tấm thép bằng một ít băng keo điện, và sau đó có thể tháo rời dễ dàng như tấm in thông thường, và cho phép sử dụng cả tấm kính và tấm thép với PEI nếu tôi muốn.

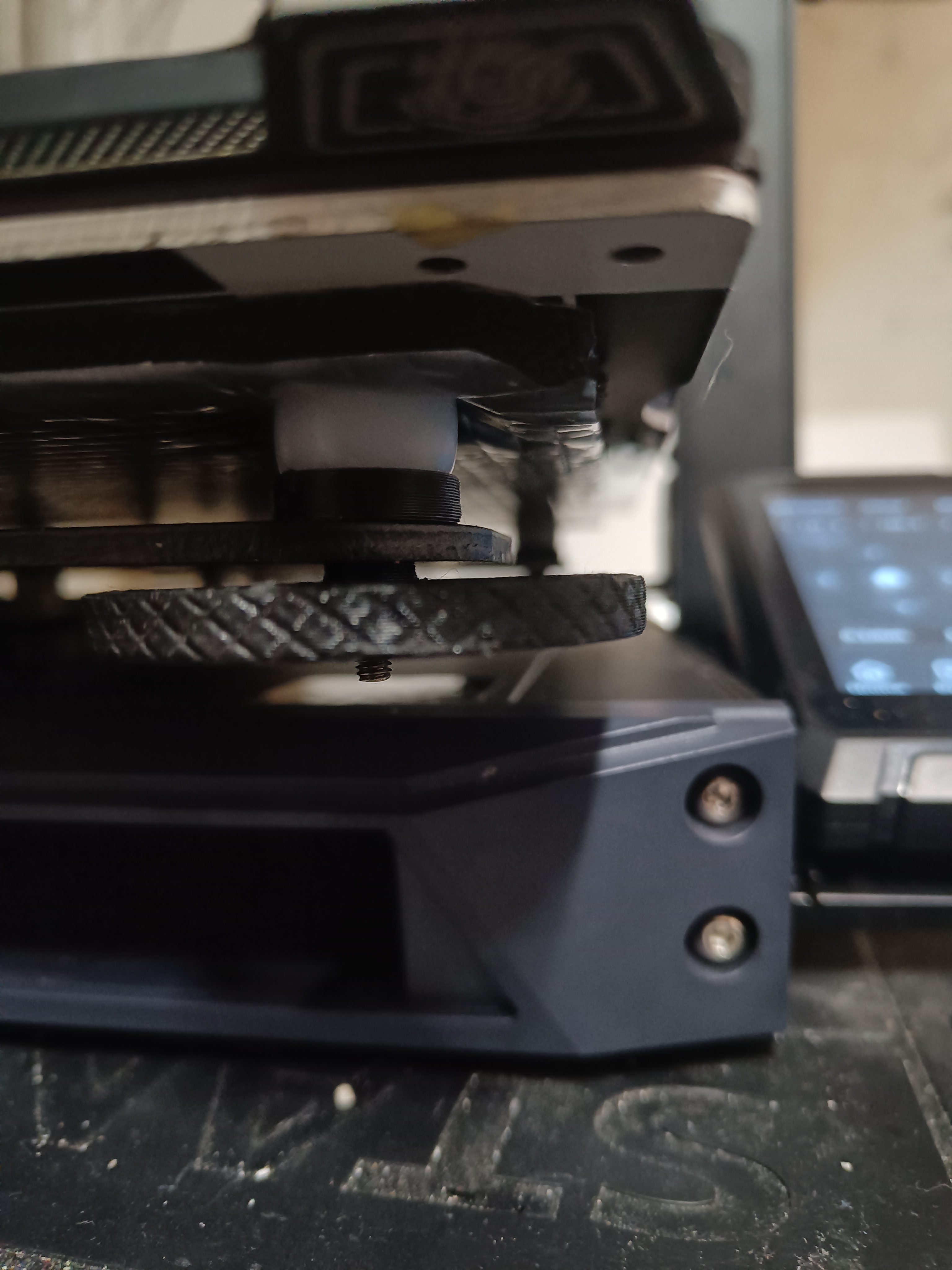

Cập nhật 04/02-2024: Đã thêm vòng đệm để sử dụng với silicon 16mm thay vì lò xo.
