Súng hơi bắn đạn Shell Ejection (CO2 Powered) Action Bolt

Tóm tắt

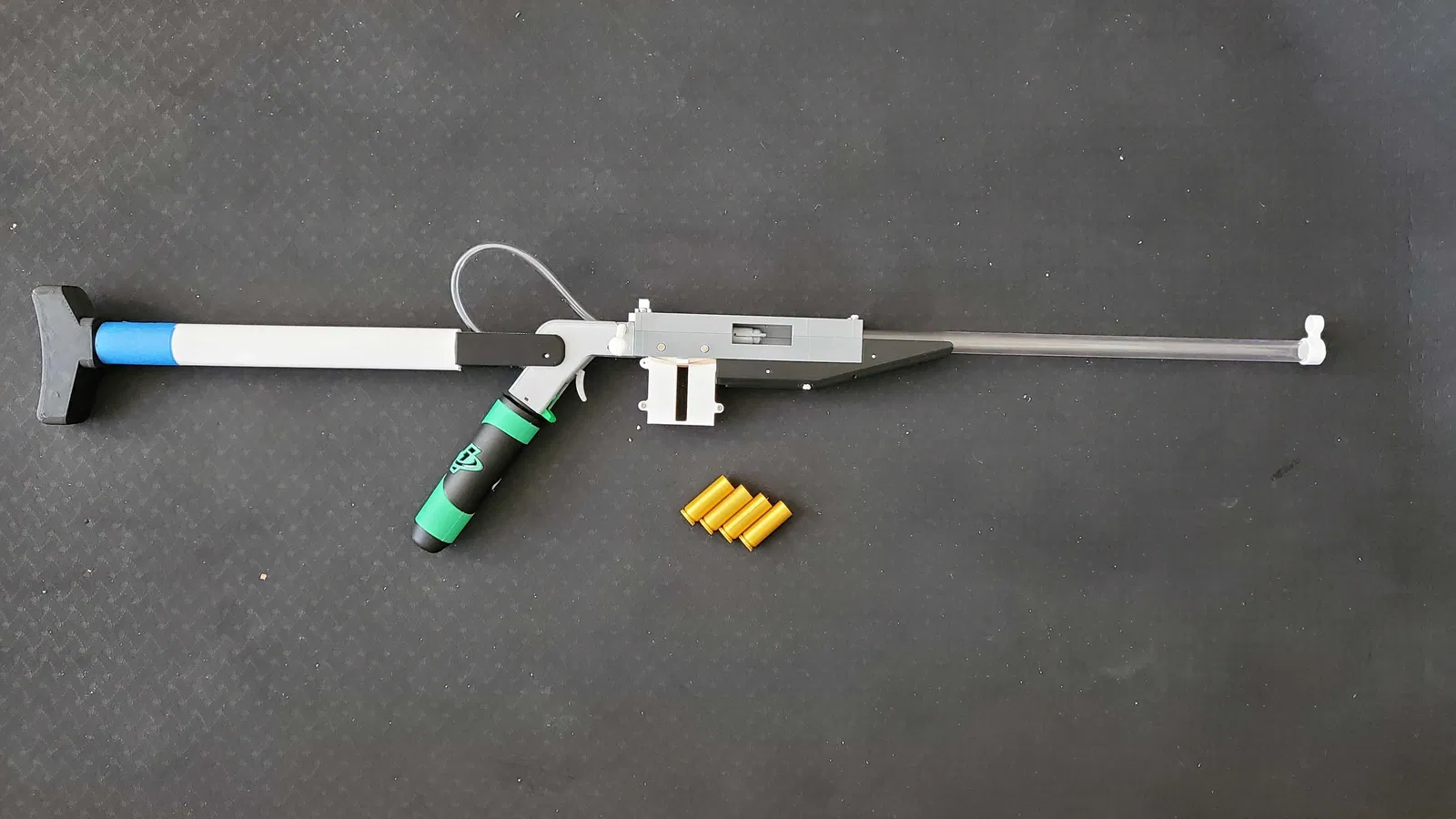

Một khẩu súng hơi bắn đạn phi tiêu 1 inch, dùng năng lượng CO2. Có băng đạn và cơ chế đẩy vỏ đạn.

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM: Bằng cách tải các tệp này xuống, bạn đồng ý rằng tôi sẽ không chịu trách nhiệm về bất kỳ thiệt hại, thương tích hoặc tổn hại nào phát sinh trực tiếp hoặc gián tiếp từ việc sử dụng các tệp hoặc hướng dẫn này. Luôn an toàn và cẩn thận khi sử dụng đồ chơi cơ khí này và hãy tận hưởng!

Các bộ phận cần thiết

• Bơm xe đạp CO2:
• Ống cứng (Đường kính trong 10mm, Đường kính ngoài 14mm)
• Ống mềm (Đường kính trong 4.25mm, Đường kính ngoài 5.75mm). Đường kính trong ít quan trọng hơn đường kính ngoài, nên nằm trong khoảng 5.5mm đến 6mm.
• Đạn phi tiêu mini
• Bình CO2 ren 16g hoặc 20g
• Nam châm hình trụ Neodymium (Đường kính 5mm, Chiều cao 3mm) [x8]
• Ống PVC (Đường kính ngoài 1 inch, đường kính trong 3/4 inch)
• Vít M4x20 [x2]
• Vít M3x30 [x1]
• Vít M3x20 [x6]
• Vít và đai ốc M2x16 [x4]
• Vít M2x10 [x2]
• Dây thun nhỏ và vừa

Hướng dẫn lắp ráp

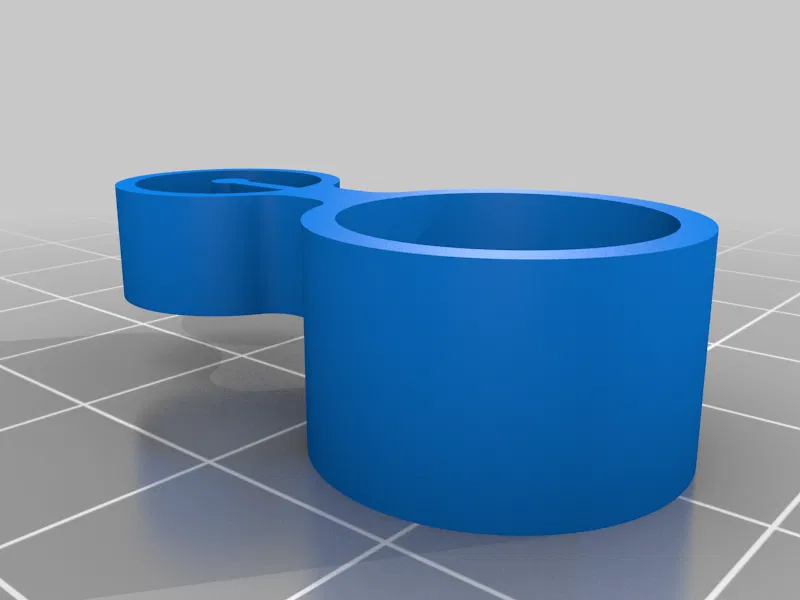

In vỏ đạn

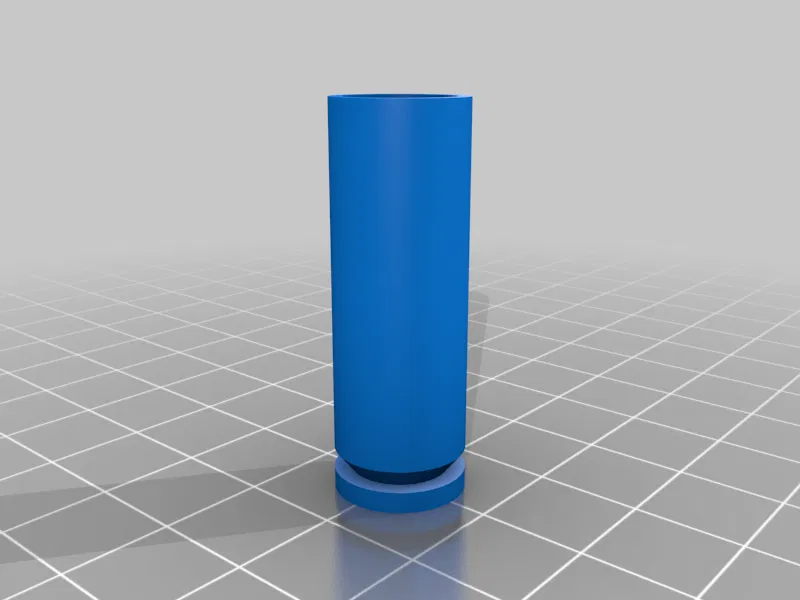

Tôi đã bao gồm hai phiên bản vỏ đạn tùy thuộc vào dung sai máy in / sợi filament của bạn. Một loại có đường kính trong 10.1mm cho vừa khít với đạn, loại còn lại có đường kính trong 10.3mm cho vừa hơi lỏng hơn một chút. Đạn nên vừa khít khi lắp vào sao cho chúng không bị rơi ra khi úp ngược, nhưng không quá chặt đến mức không thể đẩy ra được. Hãy thử in từng loại để xem loại nào phù hợp với bạn nhất. Bạn có thể tinh chỉnh dung sai bằng cách dán một ít băng keo giấy hoặc băng keo dán tường vào bên trong thành vỏ đạn.

In vỏ đạn với mặt đáy phẳng trên bàn in ở độ cao lớp 0.3mm. Bạn có thể muốn thêm một lớp viền 2 hoặc 3mm để giữ chúng bám vào bàn in. Nếu vậy, hãy đảm bảo bạn cắt bỏ lớp viền bằng dao để không còn ba via thừa, vì điều này sẽ ngăn chúng được đẩy ra đúng cách.

Lắp ráp băng đạn

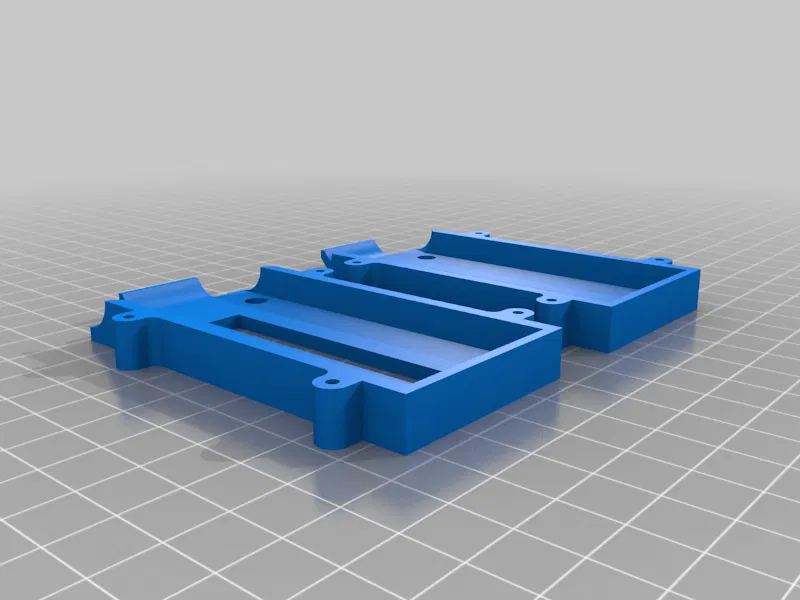

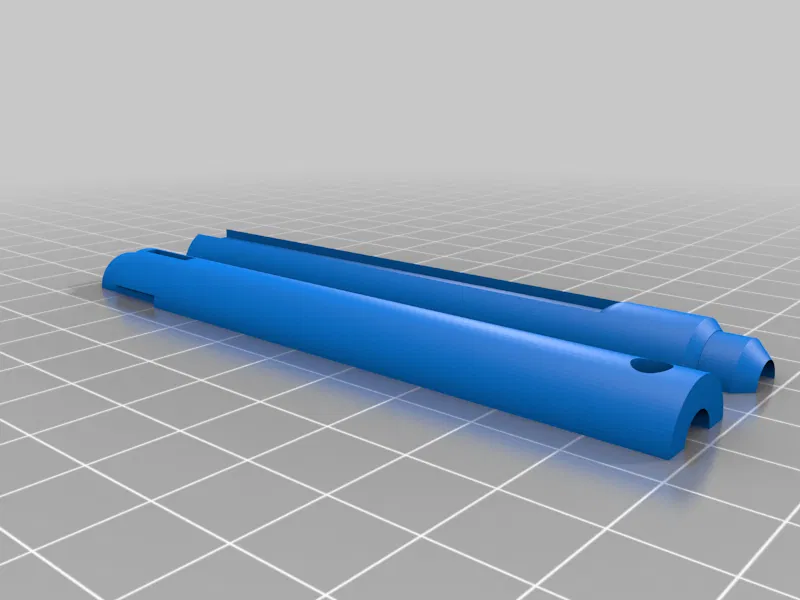

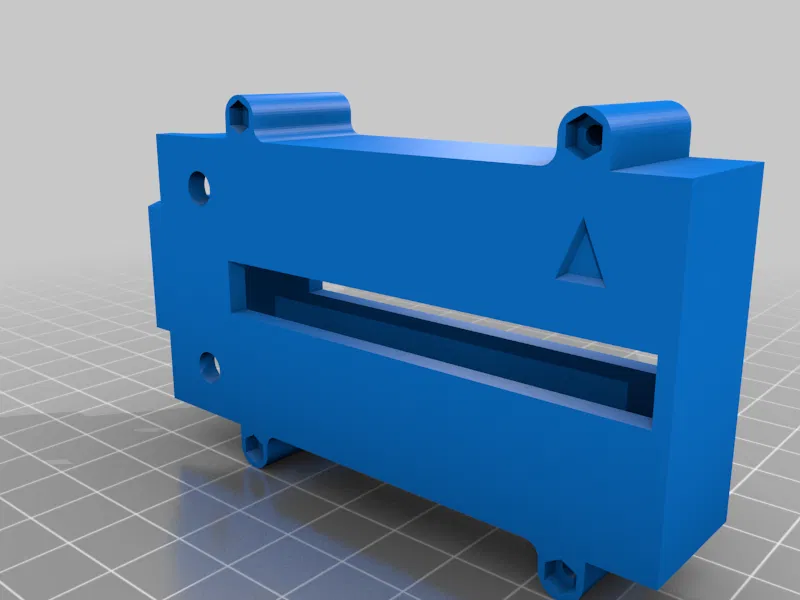

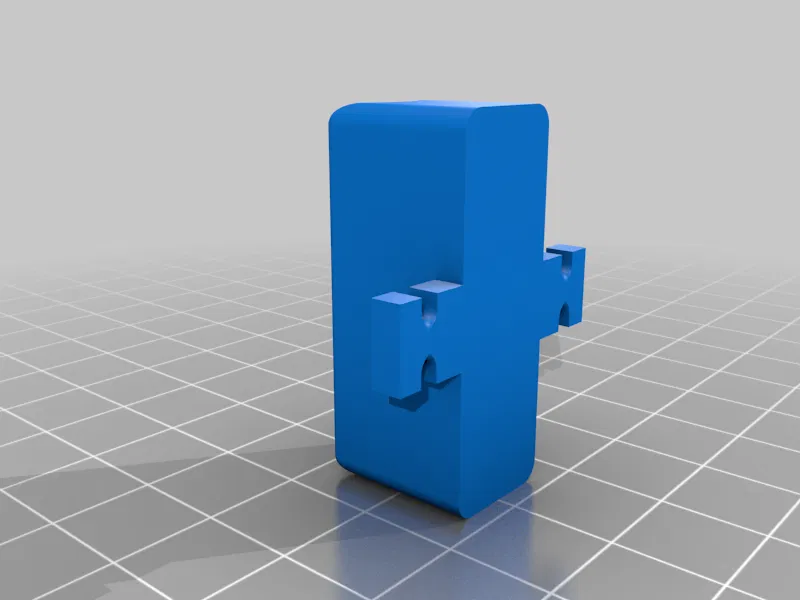

Chuẩn bị hai nửa băng đạn, Bộ Nâng Vỏ Đạn (MagazineShellLift), một dây thun, 4 nam châm Neodymium và 4 vít, đai ốc M2x16.

Đầu tiên, ấn nam châm vào các lỗ ở hai bên băng đạn. Đảm bảo cực tính của chúng nhất quán; các nam châm ở hai bên nên có cực Bắc hướng ra ngoài.

Chà nhám các mặt trong của hai nửa băng đạn để chúng có thể đặt sát vào nhau mà không có khe hở. Đặt Bộ Nâng Vỏ Đạn vào giữa hai nửa, các tab nhỏ vào các khe của băng đạn. Nối hai nửa lại với nhau, bao bọc bộ nâng, sau đó cố định bằng 4 vít và đai ốc. Đảm bảo đầu vít được lắp hết vào trong để hai bên băng đạn phẳng và đầu vít không bị lồi ra. Luồn dây thun quanh đỉnh băng đạn, phía trên hai gá vít, sau đó vòng dây thun xuống dưới hai tab của Bộ Nâng.

Lắp ráp bộ phận Tiếp nhận (Receiver)

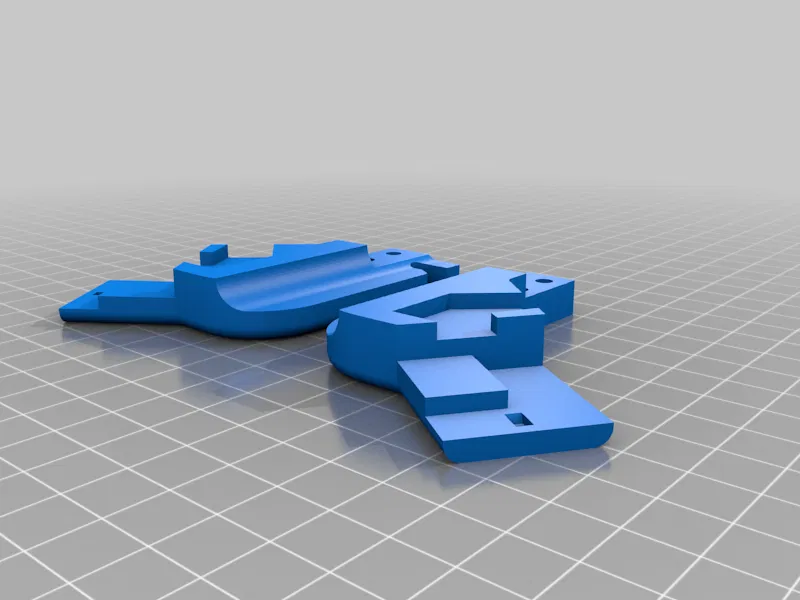

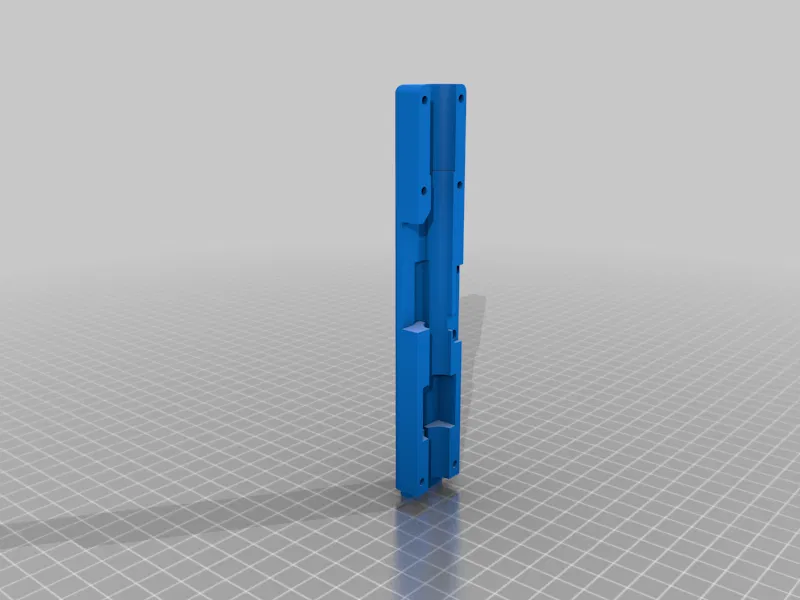

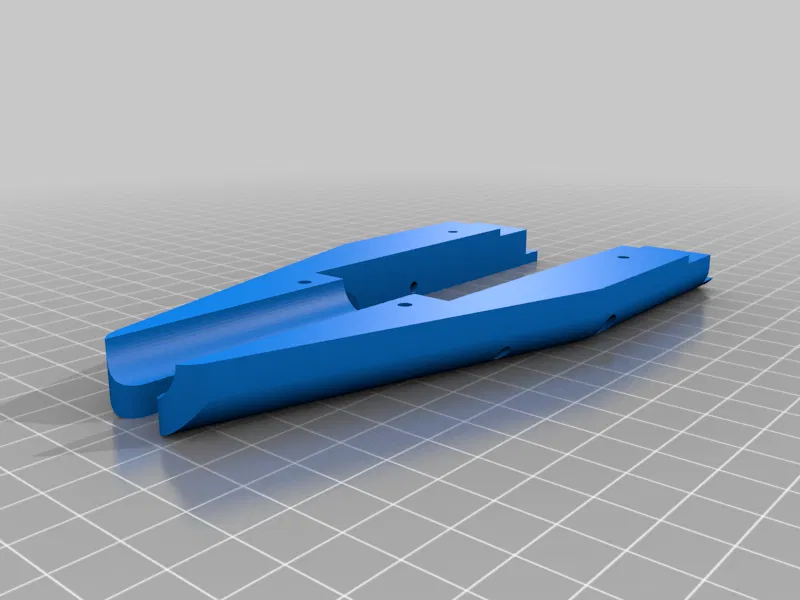

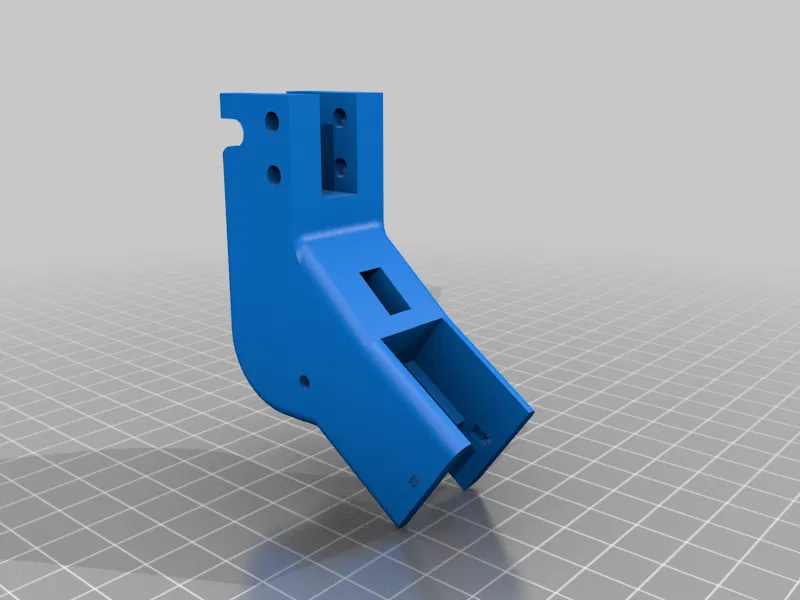

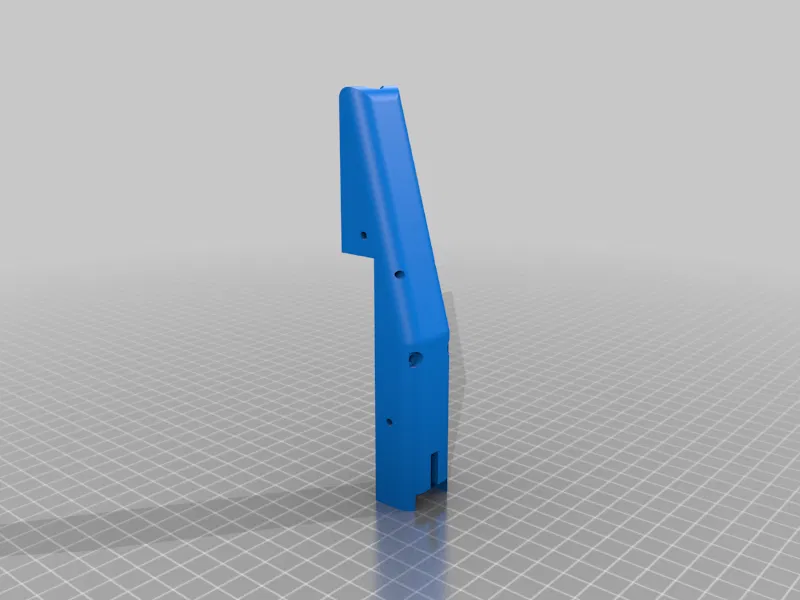

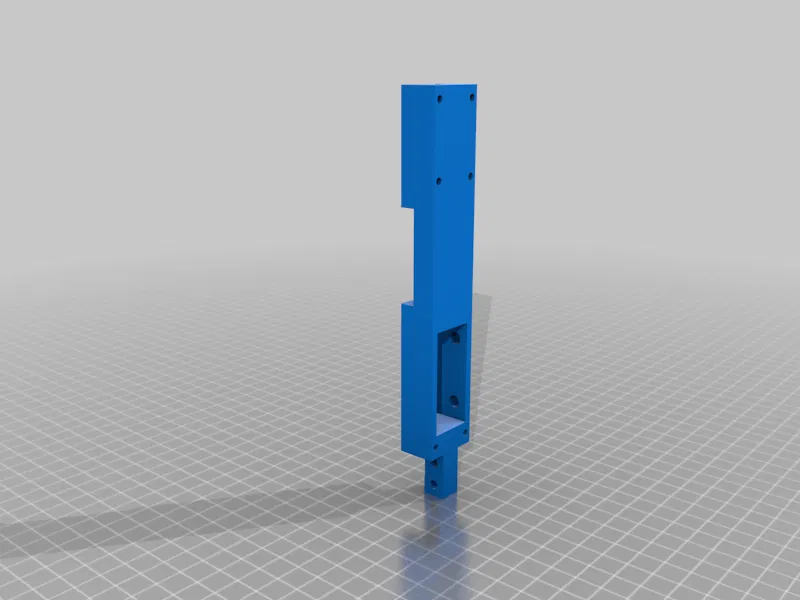

Chuẩn bị Bộ phận Trên (ReceiverTop), Bộ phận Dưới (ReceiverBottom), Cam đẩy vỏ đạn (ShellEjectorCam), hai nửa Báng súng phía trước (ForeGrip), Thị kính sau (RearSight), một dây thun nhỏ, 4 nam châm, 8 vít M3x20, 2 vít M2x10.

Ấn 4 nam châm vào các lỗ ở hai bên Bộ phận Dưới, đảm bảo cực tính của nam châm sao cho chúng hút nam châm trên băng đạn khi băng đạn được lắp vào khoang chứa băng đạn ở Bộ phận Dưới.

Chà nhám mặt trên của Bộ phận Dưới và mặt dưới của Bộ phận Trên sao cho chúng có thể đặt sát vào nhau mà không có khe hở.

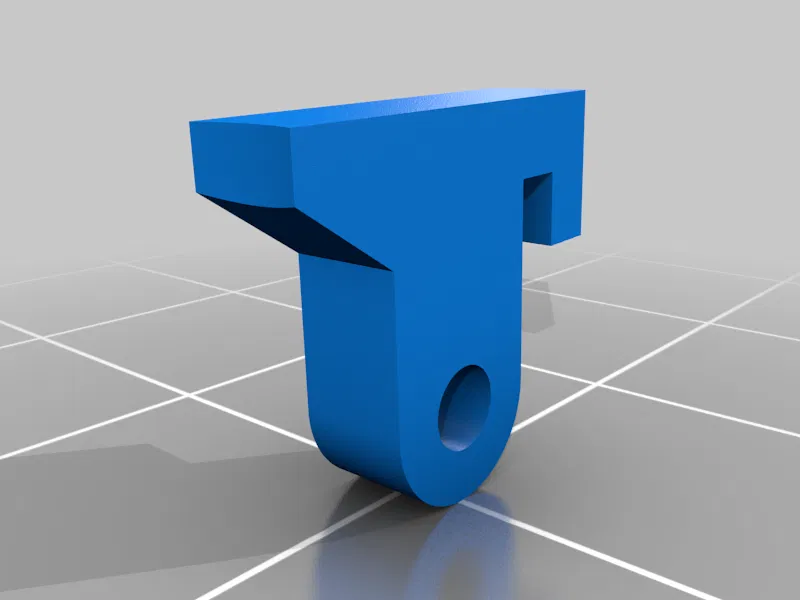

Lấy Cam đẩy vỏ đạn và dùng vít M2x10 cố định vào lỗ phía sau trong khe lõm nhỏ ở bên trái Bộ phận Dưới. Móc của Cam nên nhô ra một chút ở bên trái. Đảm bảo nó có thể xoay tự do quanh vít. Tiếp theo, vặn vít M2x10 còn lại vào lỗ phía trước của Cam. Đừng vặn quá chặt, để đủ chỗ luồn dây thun quanh vít đó và nối vào móc trên Cam đẩy vỏ đạn.

Tiếp theo, nối Bộ phận Trên và Bộ phận Dưới bằng 4 vít M3x20 sử dụng cặp lỗ phía trước và phía sau cùng.

Bây giờ lấy hai nửa Báng súng phía trước và vặn chúng lại với nhau bằng 2 vít M3x20 qua các lỗ ở bên trái Báng súng phía trước. Gắn Báng súng phía trước vào Bộ phận Dưới bằng hai vít M3x20 nữa, từ dưới Báng súng phía trước xuyên qua cặp lỗ thứ hai tính từ phía trước của Bộ phận Dưới.

Lấy ống cứng làm nòng súng và cắt theo chiều dài mong muốn. Phết một ít keo nóng chảy vào cạnh ống và nhanh chóng ấn nó vào phía trước bộ phận Tiếp nhận sao cho keo tạo thành một lớp bịt kín.

Cuối cùng, lấy Thị kính sau và dán nó lên đỉnh Bộ phận Trên, đặt tab nhỏ vào khe trên bộ phận Tiếp nhận. Lấy Thị kính trước (FrontSight) và đặt vòng tròn quanh đầu nòng súng.

Lắp ráp Bộ phận Trượt (Bolt)

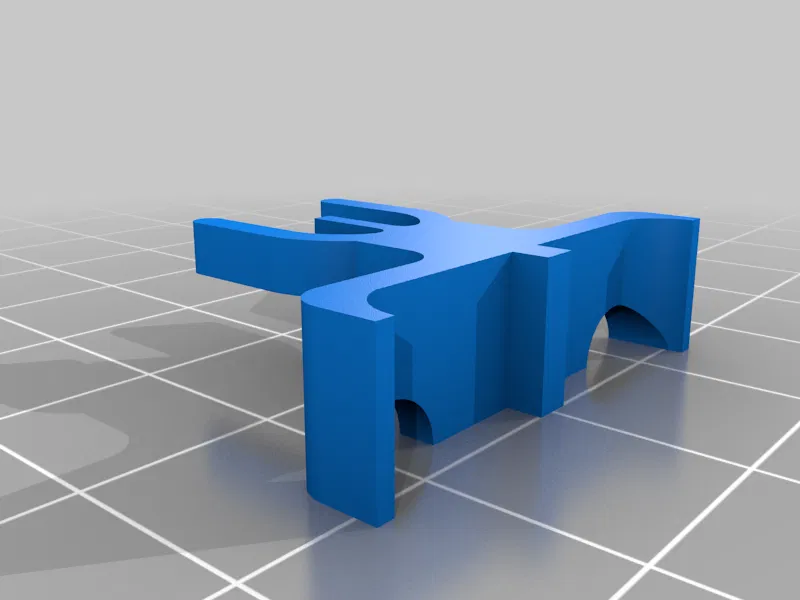

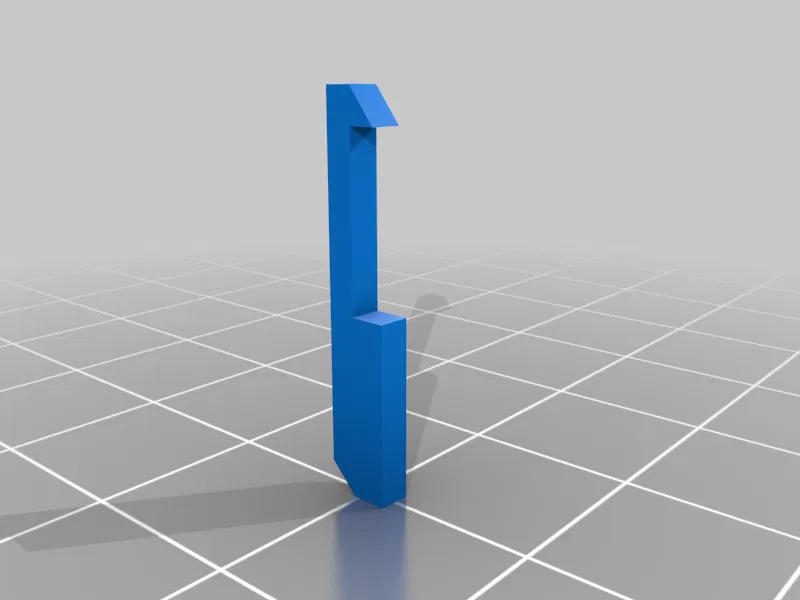

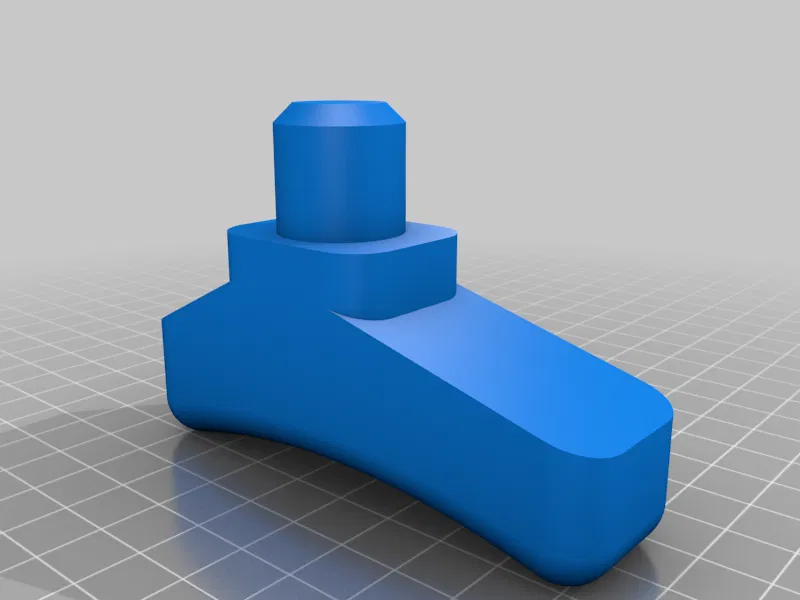

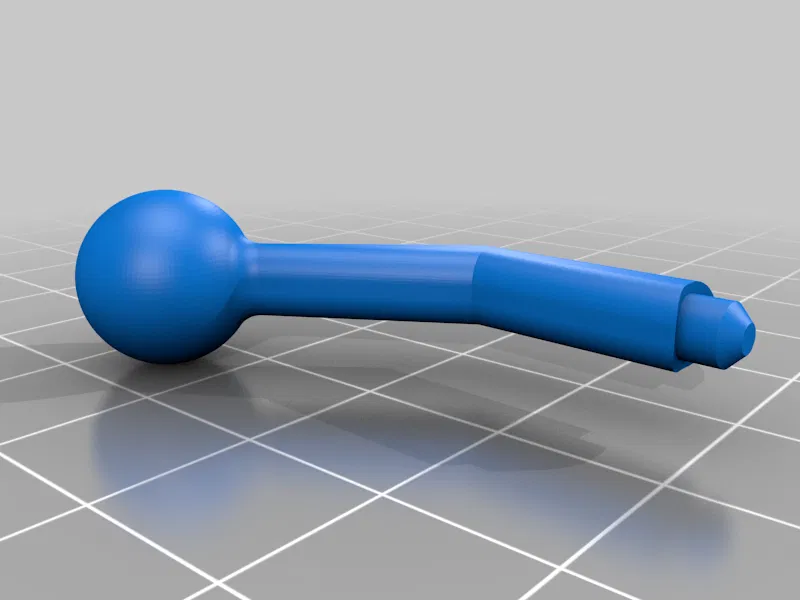

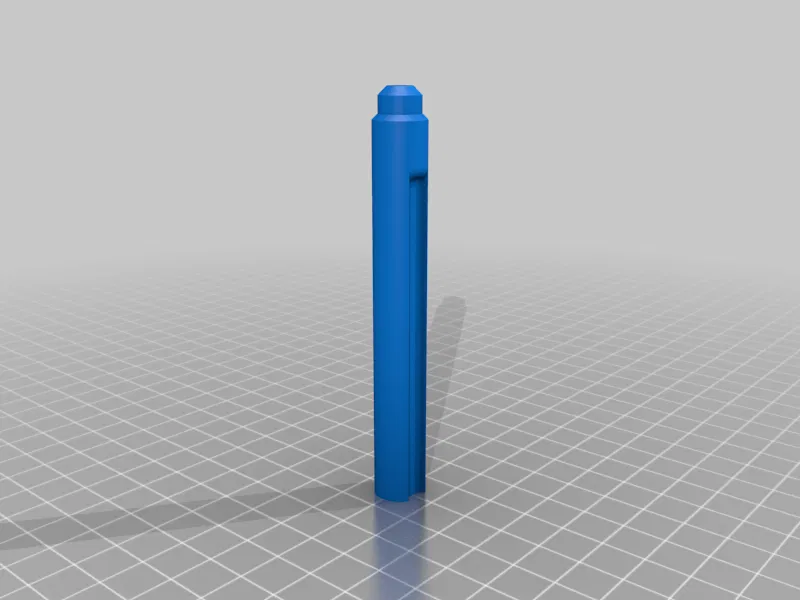

Chuẩn bị Bộ trượt (BoltSlider), Cần trượt (BoltLeverArm) và Cần kéo vỏ đạn (BoltExtractorArm).

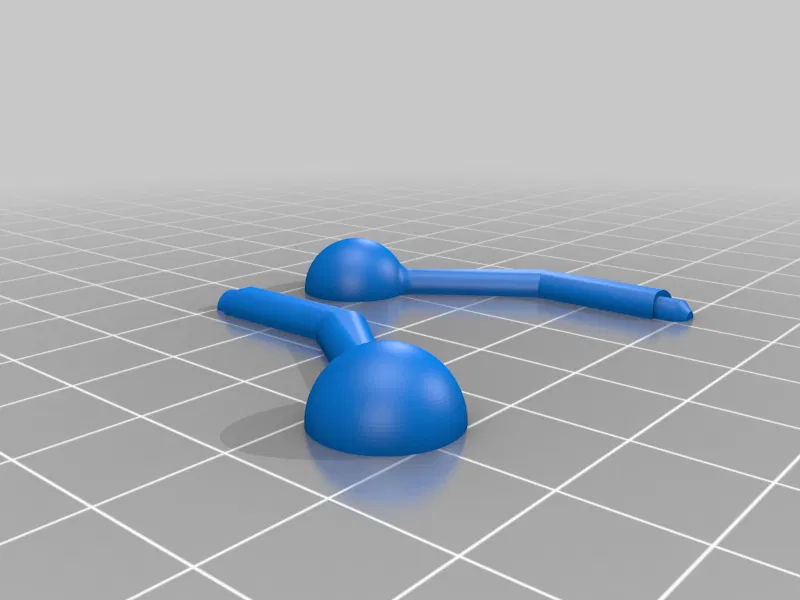

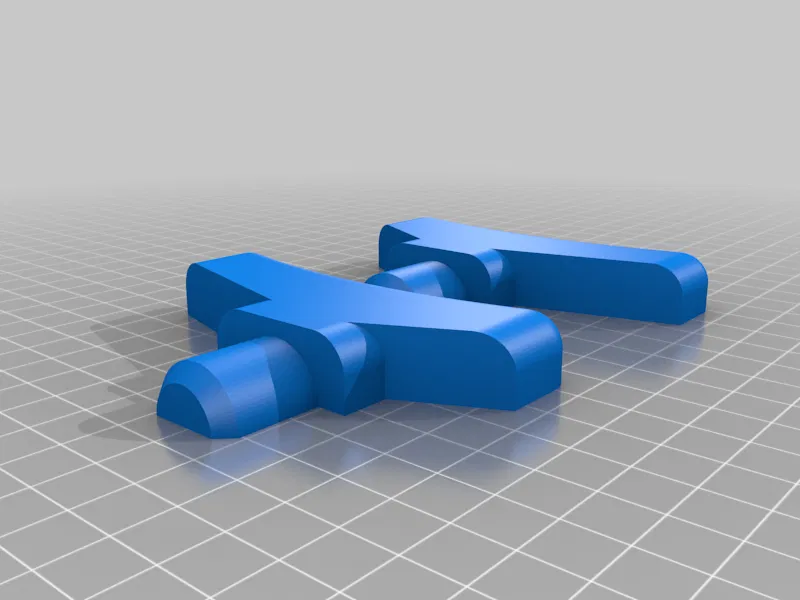

Tùy thuộc vào cách bạn in Bộ trượt (hai nửa hoặc một mảnh có hỗ trợ), hãy làm sạch và nối các nửa lại với nhau bằng keo nếu cần. Chà nhám nó càng mịn càng tốt để có thể trượt và xoay tự do vào trục bên trong Bộ phận Tiếp nhận.

Khi đã đủ mịn, dán Cần kéo vỏ đạn vào khe nhỏ ở phía trước Bộ trượt. Tiếp theo, lấy Cần trượt và dán vào lỗ ở phía sau Bộ trượt. Sử dụng nhiều keo vì bộ phận này cần chắc chắn nhất có thể.

Khi keo khô hoàn toàn, bạn có thể lắp bộ trượt vào trục phía sau của Bộ phận Tiếp nhận, bắt đầu bằng một góc nghiêng rồi thẳng ra khi nó vượt qua chốt chặn nhỏ trên Bộ phận Tiếp nhận.

Bây giờ bạn có thể kiểm tra hệ thống bằng cách nạp vài vỏ đạn vào băng đạn, lắp băng đạn khi bộ trượt đã được kéo hết về phía sau, sau đó đẩy bộ trượt về phía trước để nạp vỏ đạn. Cần kéo vỏ đạn sẽ kêu 'click' vào vành vỏ đạn khi được nạp đầy. Thử đẩy vỏ đạn ra bằng cách kéo bộ trượt về phía sau một cách nhẹ nhàng. Nếu vỏ đạn không được đẩy ra, hãy thử chà nhám vành vỏ đạn một chút vì đáy vỏ đạn có thể hơi rộng hơn một chút do nó được in đầu tiên trên bàn in.

Lắp ráp Báng súng và Tay cầm

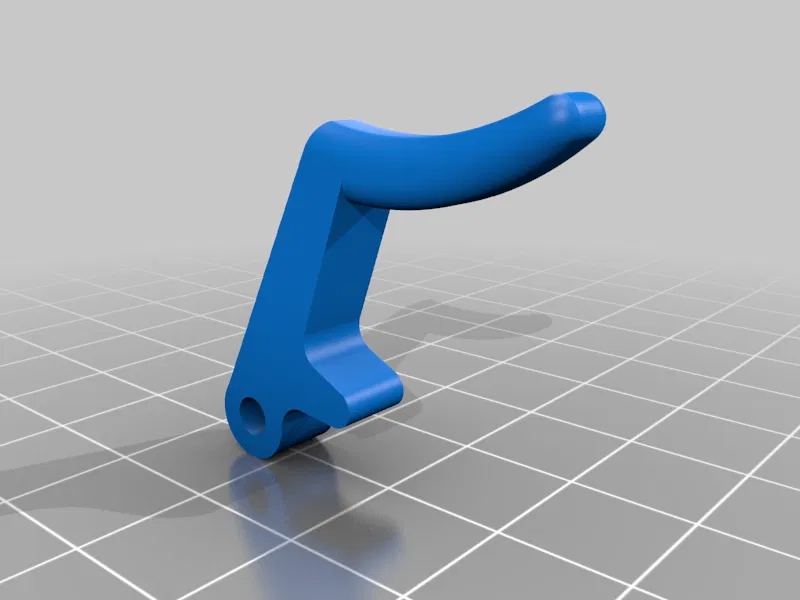

Chuẩn bị hai nửa Tay cầm (Grip), Giá đỡ báng súng (StockMount), Nòng báng súng (StockButt), Cò súng chính (MainTrigger), Đầu nối van ống (TubeValveCoupler), ống mềm, đầu bơm CO2 và ống PVC của bạn, cùng với 2 vít M4x20 và vít M3x30.

Lại nữa, chà nhám hai mặt trong của hai nửa Tay cầm để chúng có thể khớp với nhau mà không có khe hở.

Tháo rời bơm CO2 bằng cách vặn tay cầm và cạy nắp nhựa ra, sau đó tháo cò bơm.

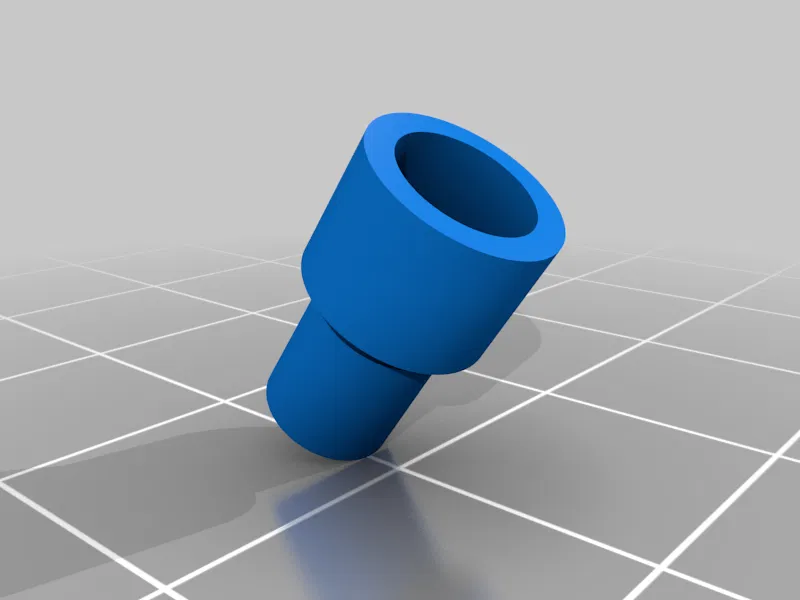

Đặt đầu lớn hơn của Đầu nối van ống vào vòi của đầu bơm và bịt kín bằng keo nóng chảy nếu cần. Nối một đầu ống mềm vào Đầu nối, và đẩy đầu kia qua trục của Bộ trượt.

Đặt đầu bơm vào giữa hai nửa Tay cầm sao cho vòi bơm hướng về phía sau và các chốt nhỏ ở dưới đáy bơm đi qua các lỗ hình chữ nhật nhỏ ở hai bên của hai nửa Tay cầm.

Sử dụng 2 vít M4 để gắn Tay cầm vào phía sau bộ phận Tiếp nhận. Toàn bộ cụm lắp ráp nên khá chắc chắn và đầu bơm được giữ cố định.

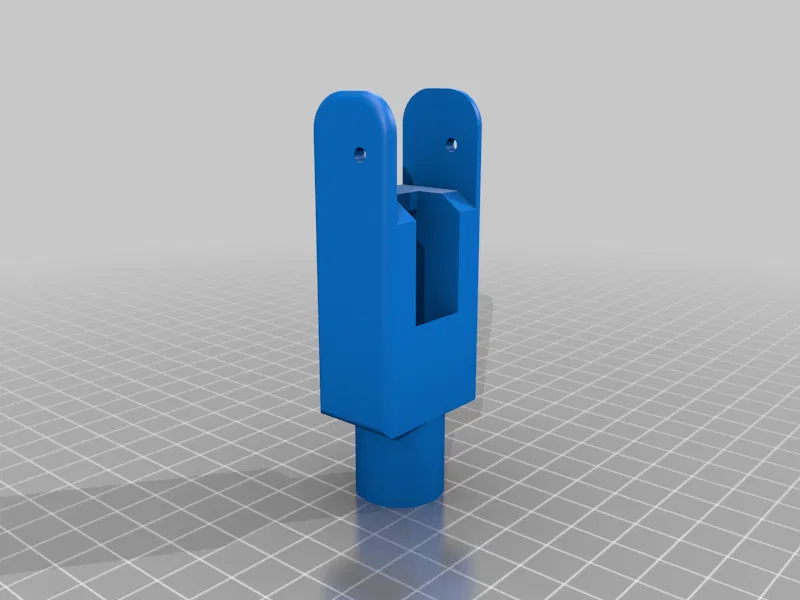

Tiếp theo, lấy Giá đỡ báng súng và đặt nó quanh phía sau Tay cầm sao cho lỗ ở bên cạnh Giá đỡ báng súng thẳng hàng với lỗ trục cò súng của Tay cầm. Sử dụng vít M3x30, từ từ vặn nó vào các lỗ này, dừng lại khi nó ở khoảng giữa để lắp Cò súng chính vào khe của Tay cầm sao cho vít đi qua lỗ trên cò súng. Hoàn thành việc vặn để kết nối hoàn toàn Giá đỡ báng súng với Tay cầm.

Bây giờ hãy cắt ống PVC của bạn theo chiều dài mà bạn cảm thấy thoải mái. Nối ống vào xi lanh trên Giá đỡ báng súng và nối đầu kia với Nòng báng súng. Tùy thuộc vào dung sai in, bạn có thể cần quấn một ít băng keo để làm khít các ống nối.

Bây giờ bạn có thể lắp một bình CO2 vào tay cầm của bơm và nạp một vài vỏ đạn, băng đạn rồi thử bắn!
