Chân đế bộ phản quang nan hoa xe đạp

Trang nguồn chính cho mẫu này nằm trên GitHub. Trang GitHub có thể có các bản cập nhật mới nhất và hướng dẫn chi tiết hơn.

Xem trang của tôi để tổng quan về các mẫu khác của tôi. Không phải tất cả chúng đều được xuất bản trên Printables.

Đây là cái gì?

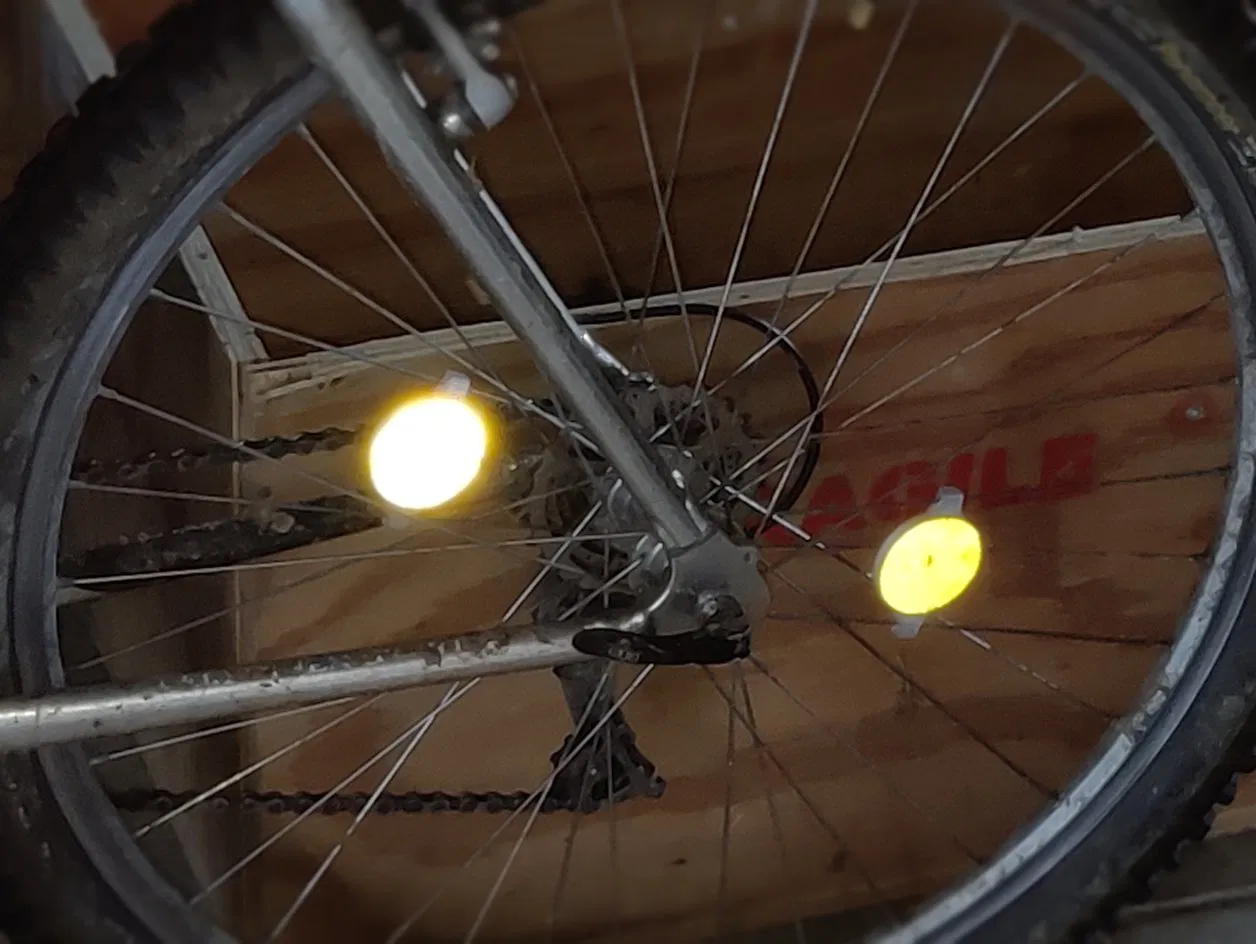

Đây là một đế in 3D để tạo ra các bộ phản xạ gắn vào nan hoa xe đạp. Các bộ phản xạ có thể được gắn và tháo lắp nhanh chóng, làm cho chúng hữu ích để tạm thời làm cho xe đạp giải trí trở nên hợp pháp trên đường. Một số loại băng phản quang là cần thiết để biến chúng thực sự hoạt động như bộ phản xạ. Băng chất lượng cao như băng 3M mà tôi đã sử dụng, sẽ vượt trội hơn các bộ phản xạ nhựa màu cam "mắt mèo" cổ điển. Đừng sử dụng băng gương đơn giản, nó phải là thứ gì đó có thể phản xạ ánh sáng trở lại nơi nó phát ra.

Chúng có 2 biến thể: các tệp 18 dành cho nan hoa 1,8 mm, các tệp 20 dành cho nan hoa 2,0 mm và cũng có thêm một khoảng hở bên. Trong trường hợp nghi ngờ, hãy in thử một trong hai biến thể và xem cái nào hoạt động tốt nhất.

In ấn

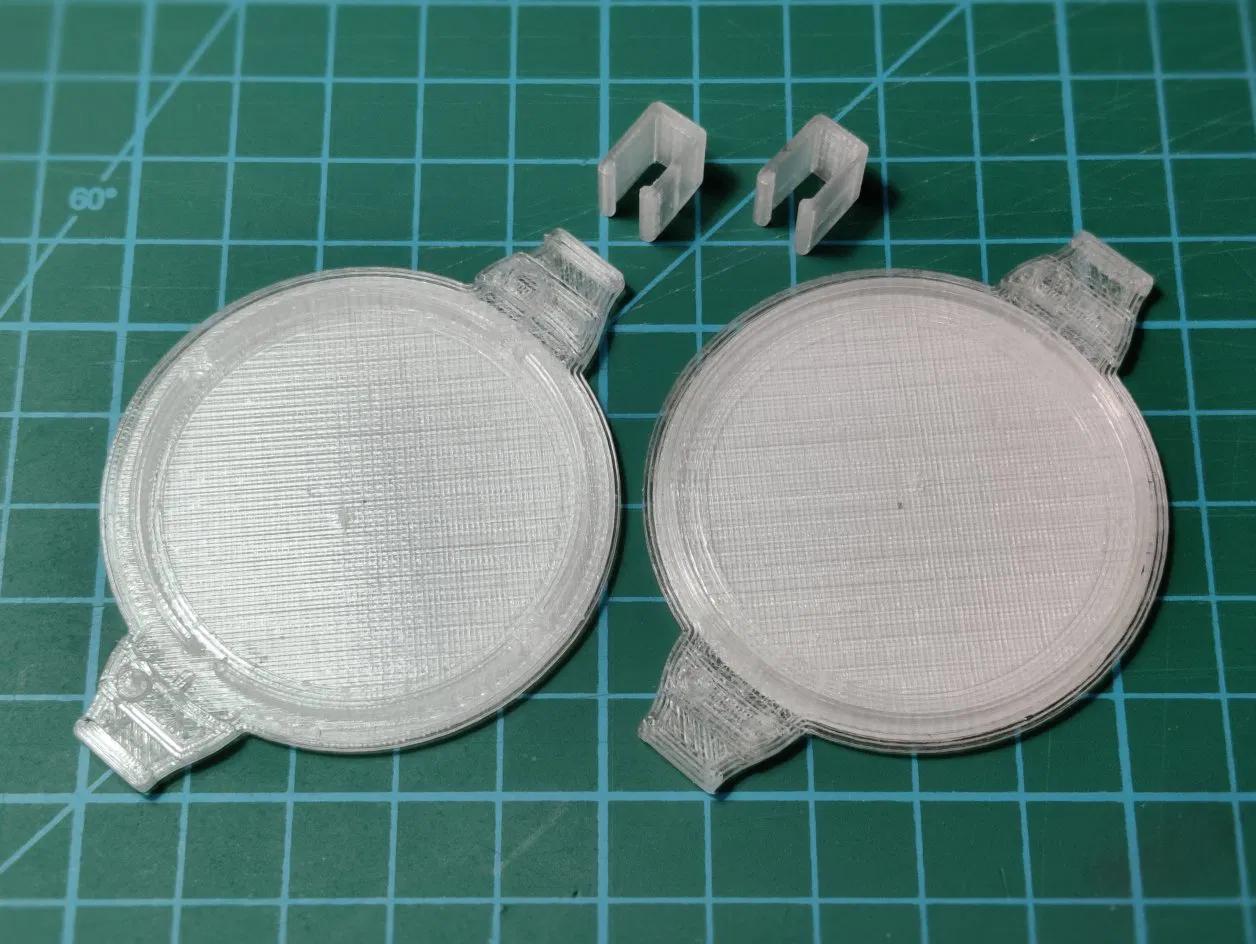

Một bộ gồm 1 bộ phận A + 1 bộ phận B + 2 'khóa' sẽ cho ra một bộ phản xạ. Bạn có thể muốn in thêm một vài kẹp dự phòng đề phòng trường hợp bị mất hoặc gãy.

Tôi khuyên dùng PETG hoặc vật liệu bền khác. ASA cũng là một lựa chọn tốt. Không nên dùng PLA, vì nó có xu hướng trở nên giòn theo thời gian (đặc biệt khi tiếp xúc với các yếu tố bên ngoài), và các kẹp gắn sẽ có khả năng mất độ đàn hồi do xu hướng 'chảy' của PLA dưới sức căng.

Tôi đã in chúng ở độ cao lớp 0,2 mm. Độền trong nên là 100%.

Lắp ráp

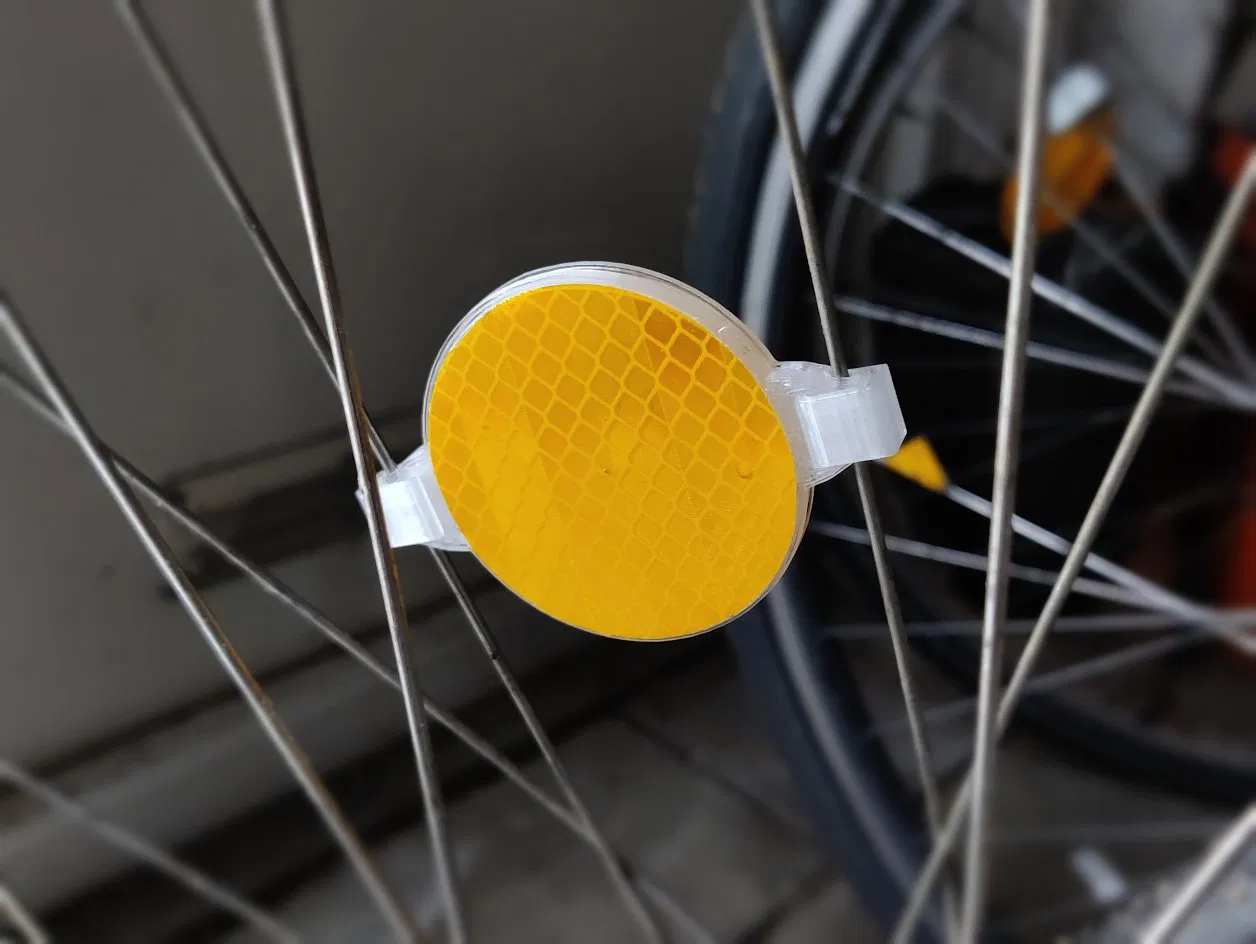

Dán một đĩa băng phản quang rộng 50 mm lên mặt phẳng của cả hai bộ phận A và B, sau đó ghép chúng lại với nhau quanh một cặp nan hoa. Thêm 2 kẹp khóa bằng cách trượt chúng vào từ hai bên. Để tháo, hãy trượt các kẹp khóa ra. Nếu bộ phản xạ không bám chắc vào nan hoa và bị lung lay, bạn có thể thêm một chút băng keo dán để làm đệm.

Tuyên bố miễn trừ trách nhiệm

Thiết kế này không đi kèm với bất kỳ bảo hành hoặc trách nhiệm pháp lý nào. Việc bộ phản xạ có hợp pháp trên đường hay không sẽ phụ thuộc vào loại băng phản quang bạn sử dụng.
