Bánh xe cuộn filament in 3D không cần hỗ trợ

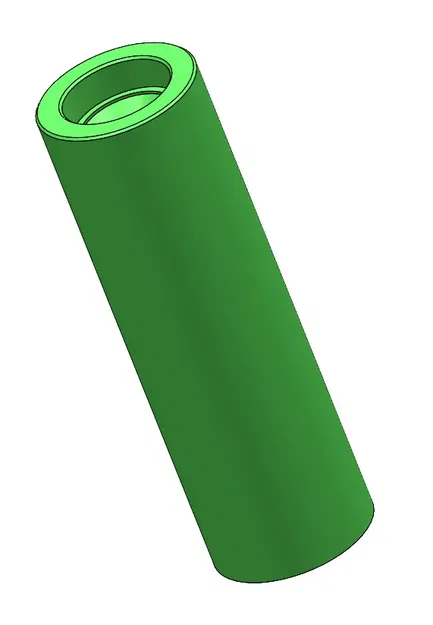

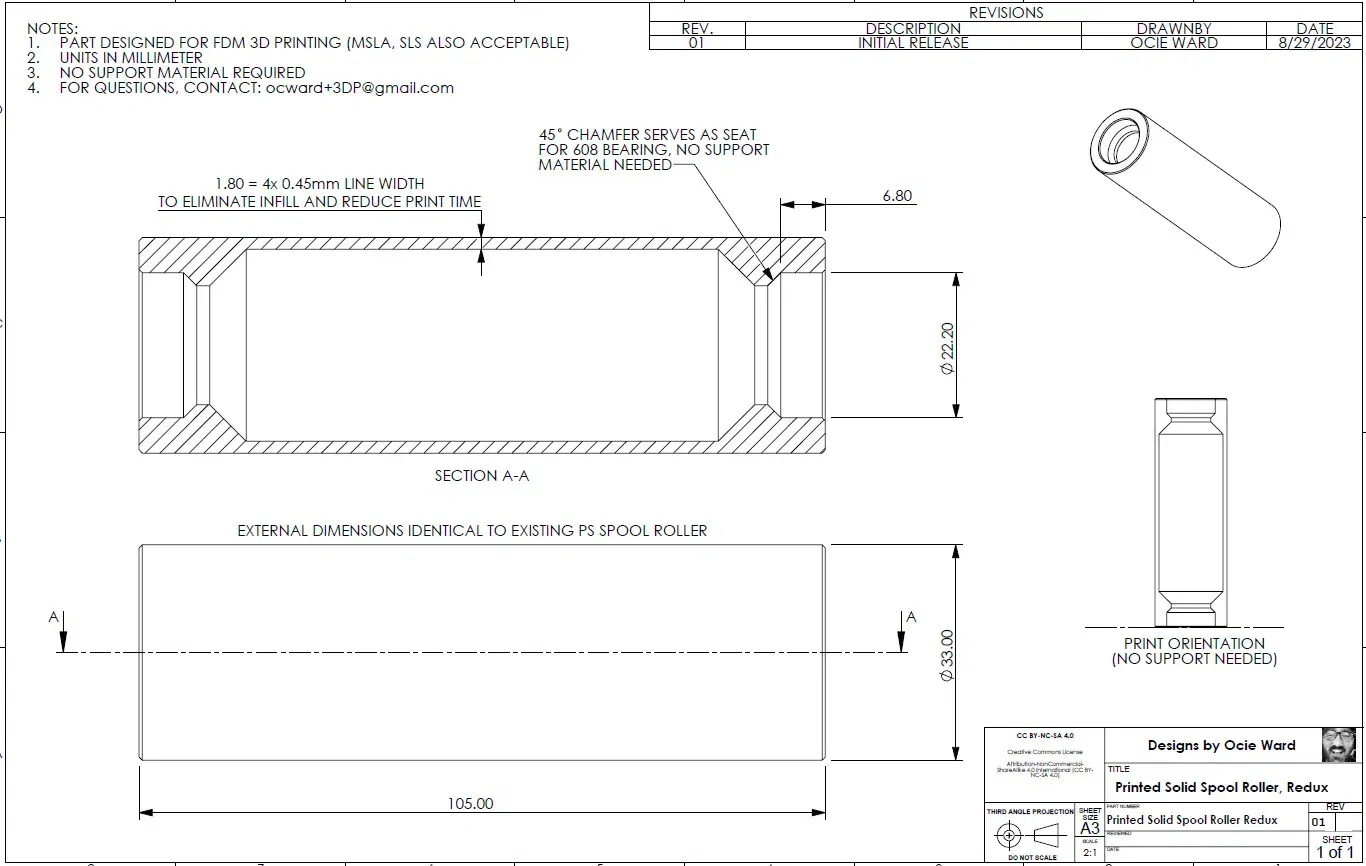

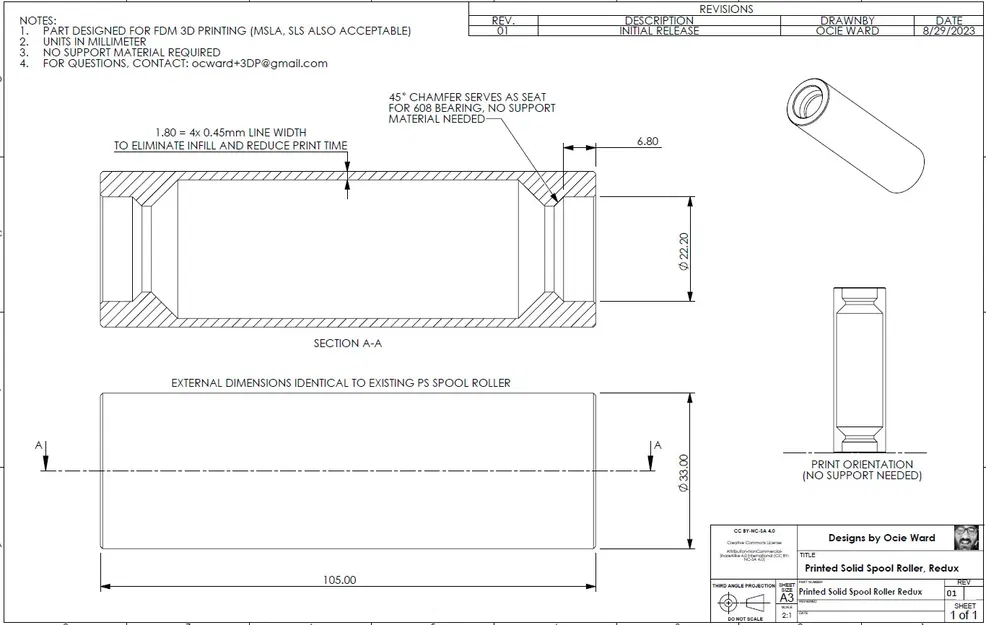

Tôi vừa nhận được một vài giá đỡ cuộn dây Filament Thế hệ Tiếp theo từ Printed Solid và chúng thực sự rất tuyệt. Chúng được gia công từ các tấm hợp kim nhôm giống như các vỏ máy in Thế hệ Tiếp theo của họ. Phàn nàn duy nhất của tôi là con lăn cuộn dây in, có thiết kế yêu cầu vật liệu hỗ trợ và chất lượng bề mặt in phía trên các hỗ trợ ảnh hưởng trực tiếp đến một trong các ổ bi 608. Kỹ năng hỗ trợ của tôi không tuyệt vời và vì vậy các con lăn của tôi quay rất chậm do bề mặt in xấu kéo trên ổ bi. Vì vậy, tôi đã thiết kế lại con lăn để loại bỏ nhu cầu về vật liệu hỗ trợ. Trong khi làm điều đó, tôi đã khoét rỗng phần thân của bộ phận để nó in trong một nửa thời gian. Tôi đã làm cho phần lớn chiều dài của con lăn dày 1. 8mm, tương đương với 4 lần độ rộng dòng 0. 45mm, được điều chỉnh cho vòi phun 0. 4mm. Điều này loại bỏ phần lấp đầy cho phần lớn chiều cao của bộ phận, giảm khả năng bộ phận sẽ bị đổ trong quá trình in. Thiết kế ban đầu đã cảnh báo tôi về “sự không ổn định khi in” khi được cắt trong eSlicer. Sử dụng hồ sơ “0. 25mm draft” mặc định của eSlicer trên một chiếc Prusa Mini, điều này in trong khoảng 1. 5 giờ, thay vì hơn 3 giờ, như thiết kế ban đầu đã mất. Như thường lệ, tôi đã bao gồm các tệp định dạng Native SolidWorks và STEP để bạn có thể chỉnh sửa theo ý thích.
