Máy hút khói laser

Hệ thống hút khói cho công việc hàn

Làm bằng máy cắt laser từ gỗ bạch dương dày 3mm. Lưu ý rằng nhiều độ dày gỗ không chính xác là 3mm và có thể cần điều chỉnh kích thước.

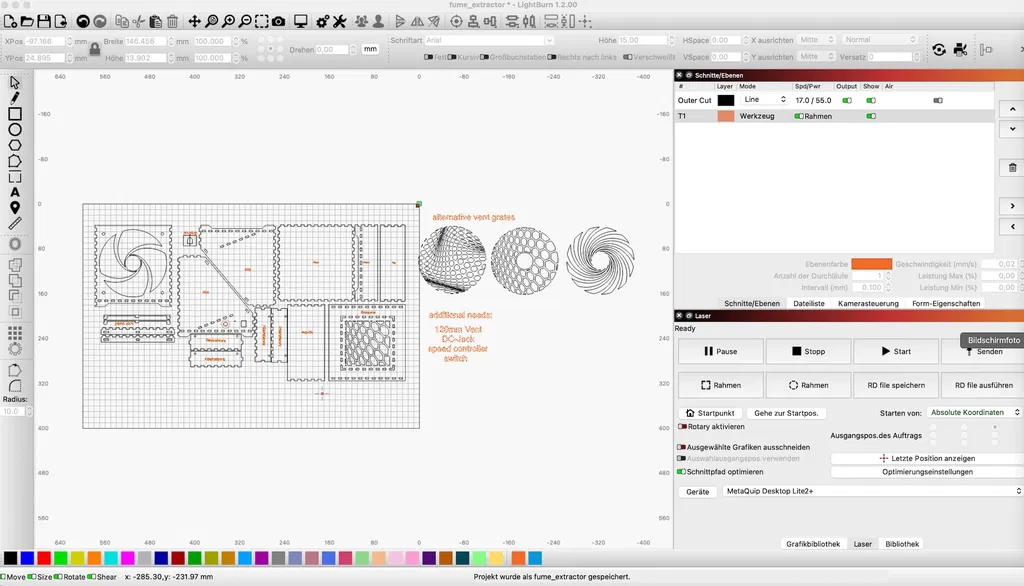

Các bản vẽ này dành cho gỗ dày chính xác 3mm.

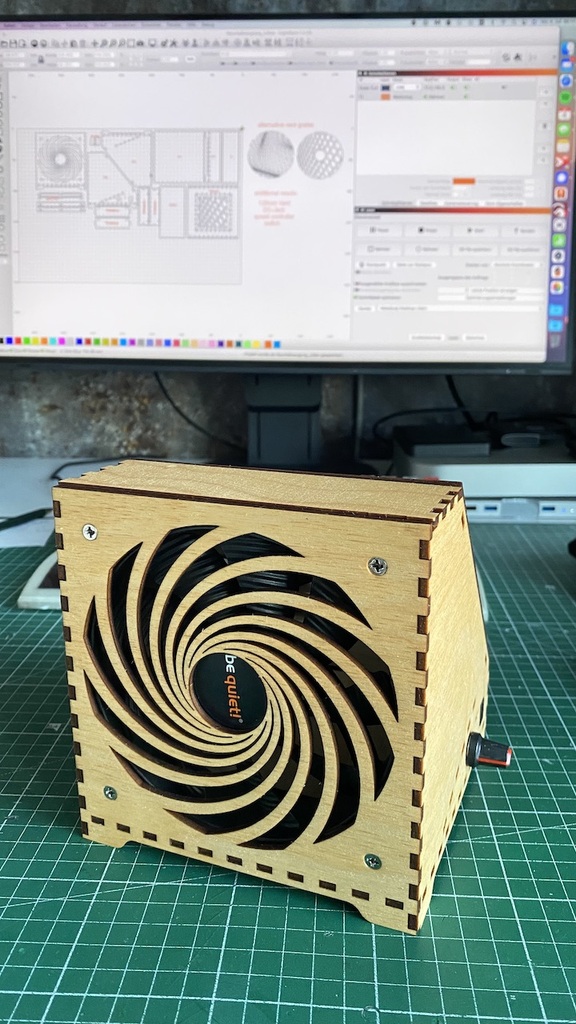

Kích thước dành cho quạt 120mm.

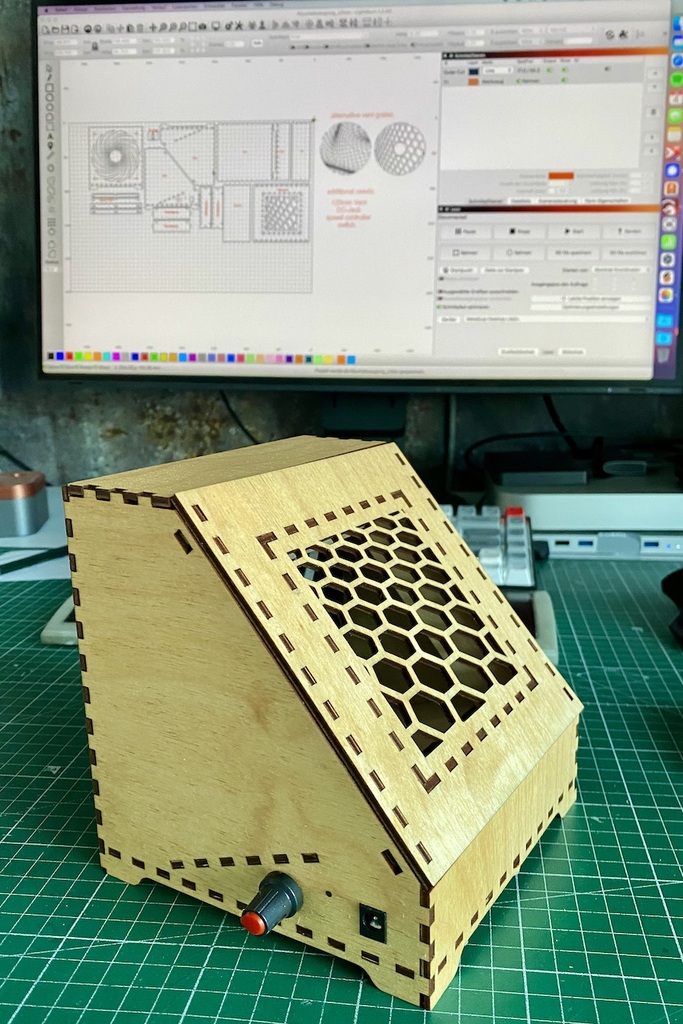

Có một số lưới thông gió thay thế trong tệp nhưng hãy cẩn thận, tùy thuộc vào tốc độ thông gió, chúng có thể gây ồn.

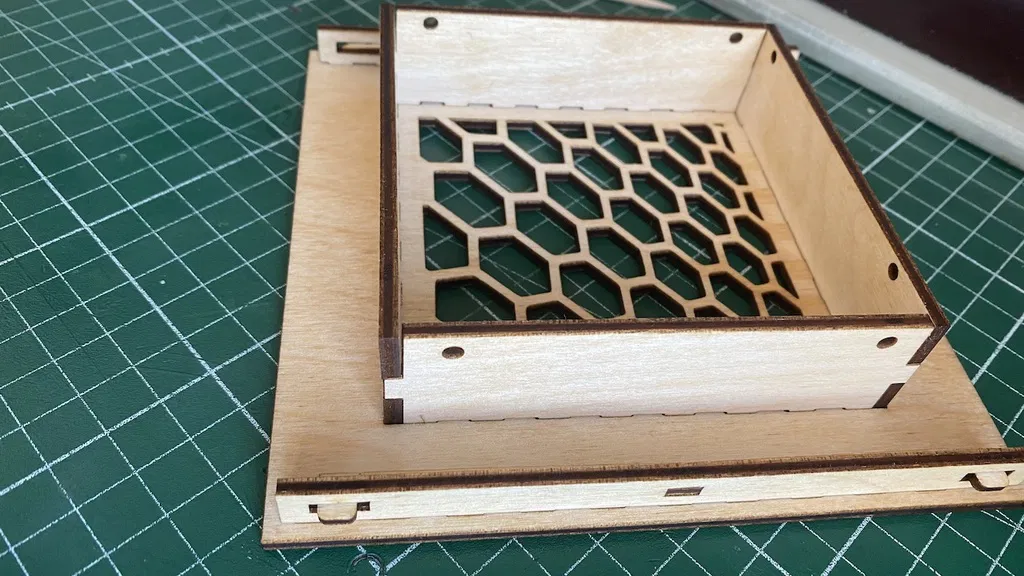

Bảng điều khiển phía sau được khóa bằng các chốt lò xo (xem hình ảnh để biết chi tiết).

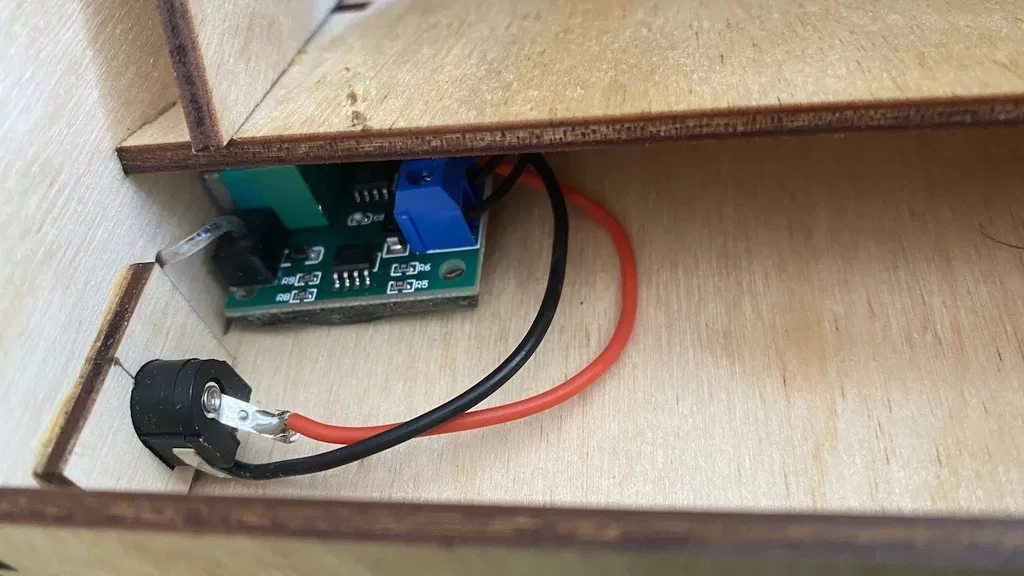

Ngoài quạt, còn cần bộ điều khiển tốc độ, miếng bọt biển than hoạt tính và phích cắm nguồn.

Cứ tự nhiên chỉnh sửa nhé...
