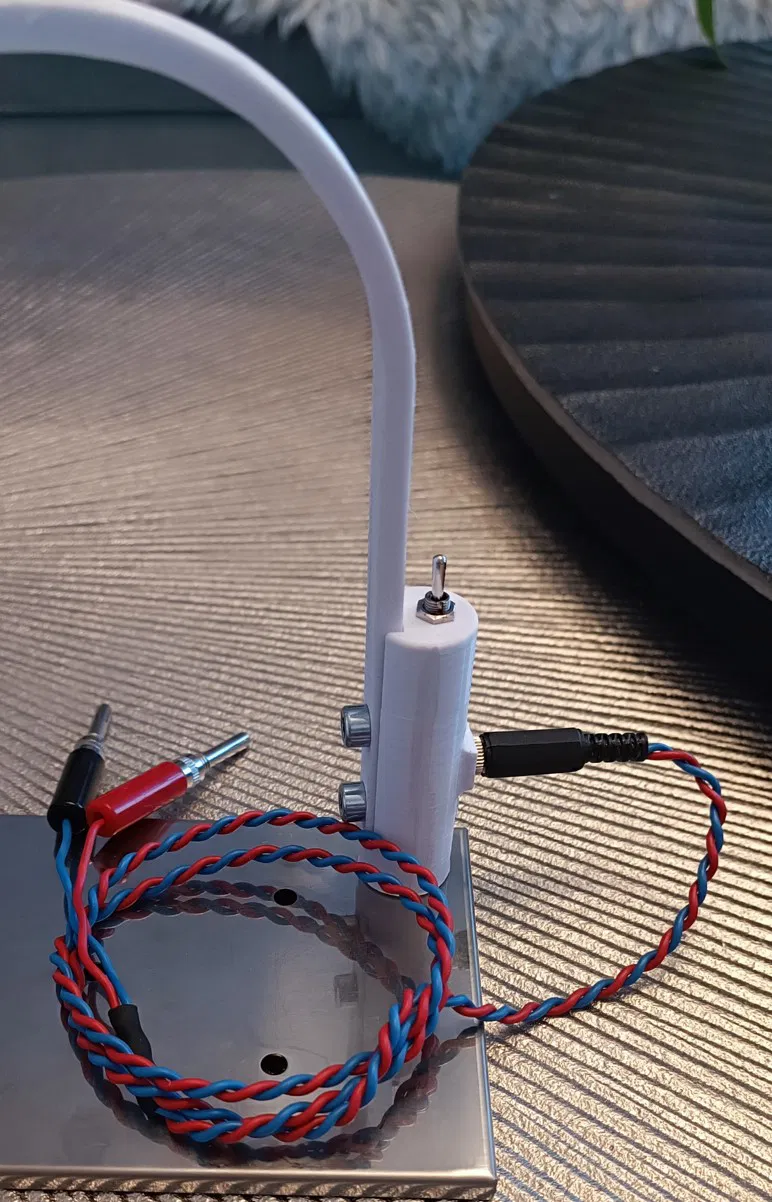

Đèn Cột PCB (PLP)

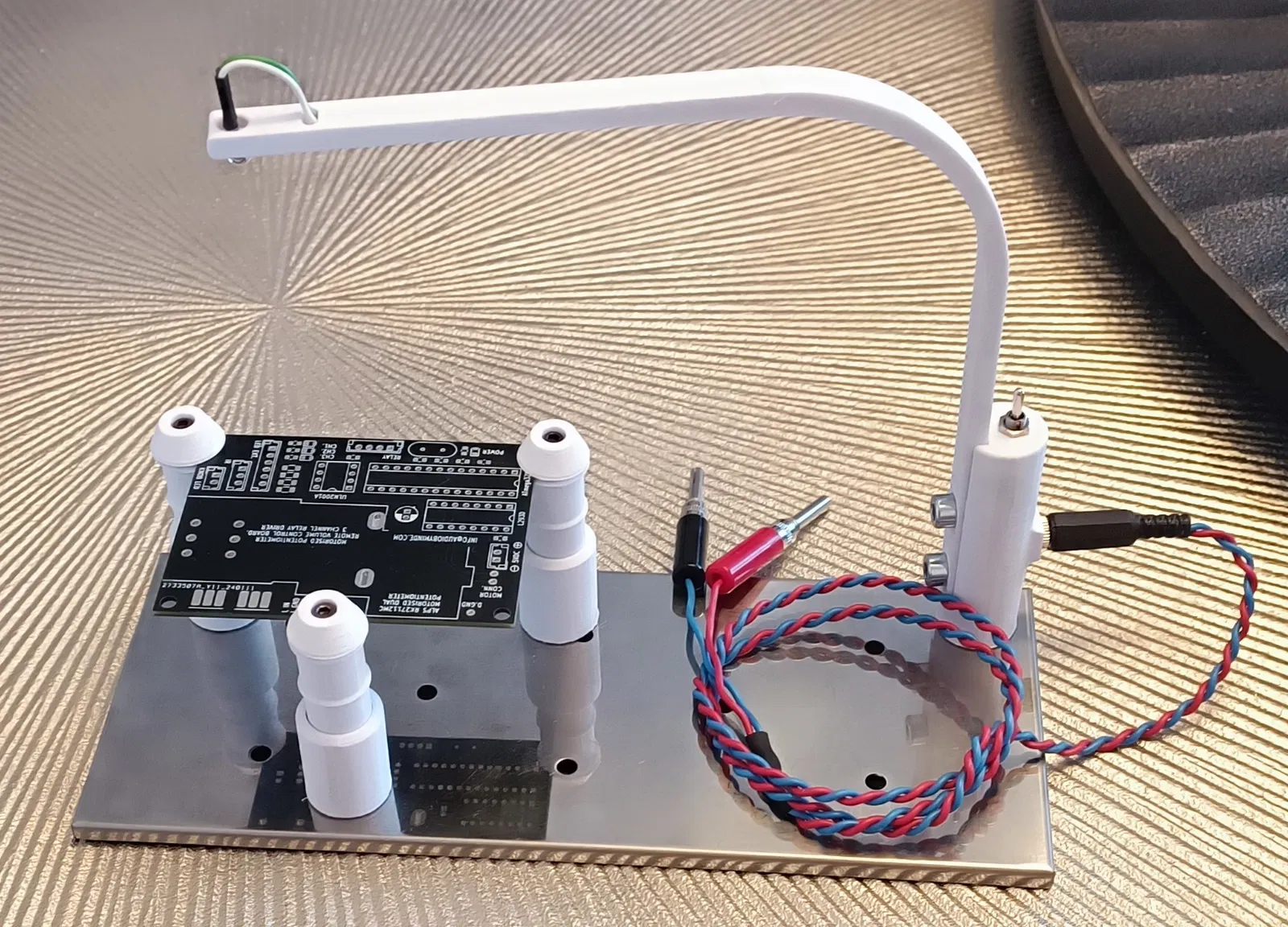

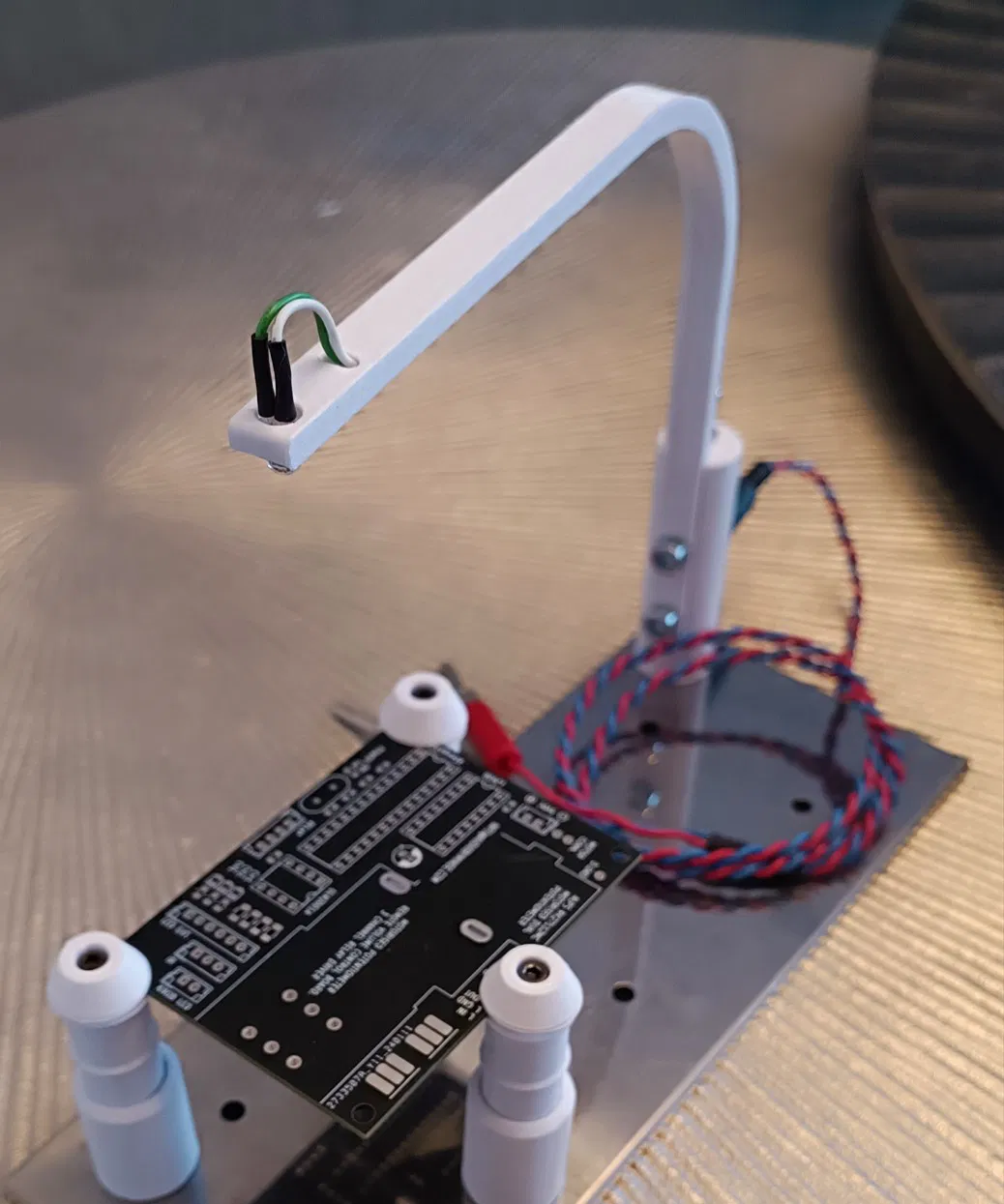

Rất tiện và thực tế, cái đèn hàn nam châm này. Tui gọi nó là đèn cột PCB. Dùng chung với đế kẹp PCB nam châm thì ngon lành cành đào luôn. Nhất là lúc hàn mấy con linh kiện dán nhỏ nhỏ.

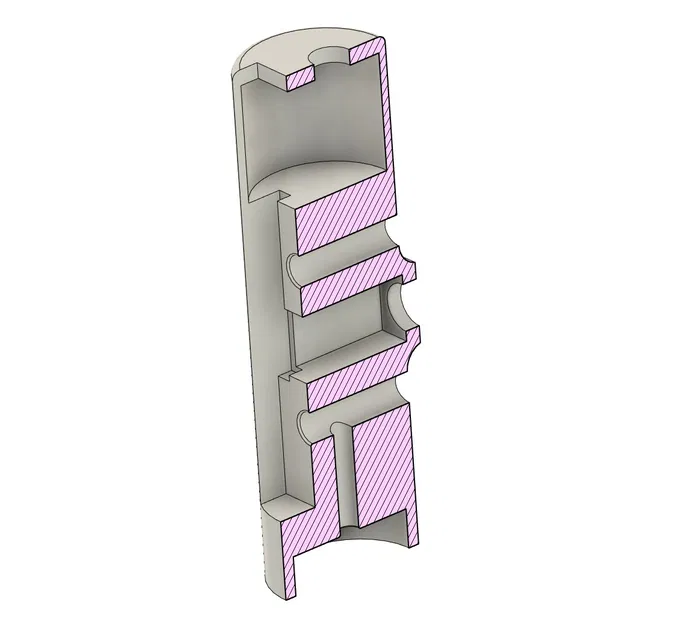

In bằng thông số chuẩn. Phần cánh tay thì in không cần chân chống, còn phần đế nam châm thì dựng đứng lên và xài chân chống. Có mấy ông nói là không cần chân chống vẫn in ngon.

Lắp ráp:

Linh kiện cơ khí cần có:

• Nam châm Neodymium. Loại 16x5mm có lỗ bắt vít là hợp nhất.
• Hai con ốc M5x16mm.
• Dụng cụ taro ren M5 để tạo ren cho hai lỗ.

Linh kiện điện tử cần có:

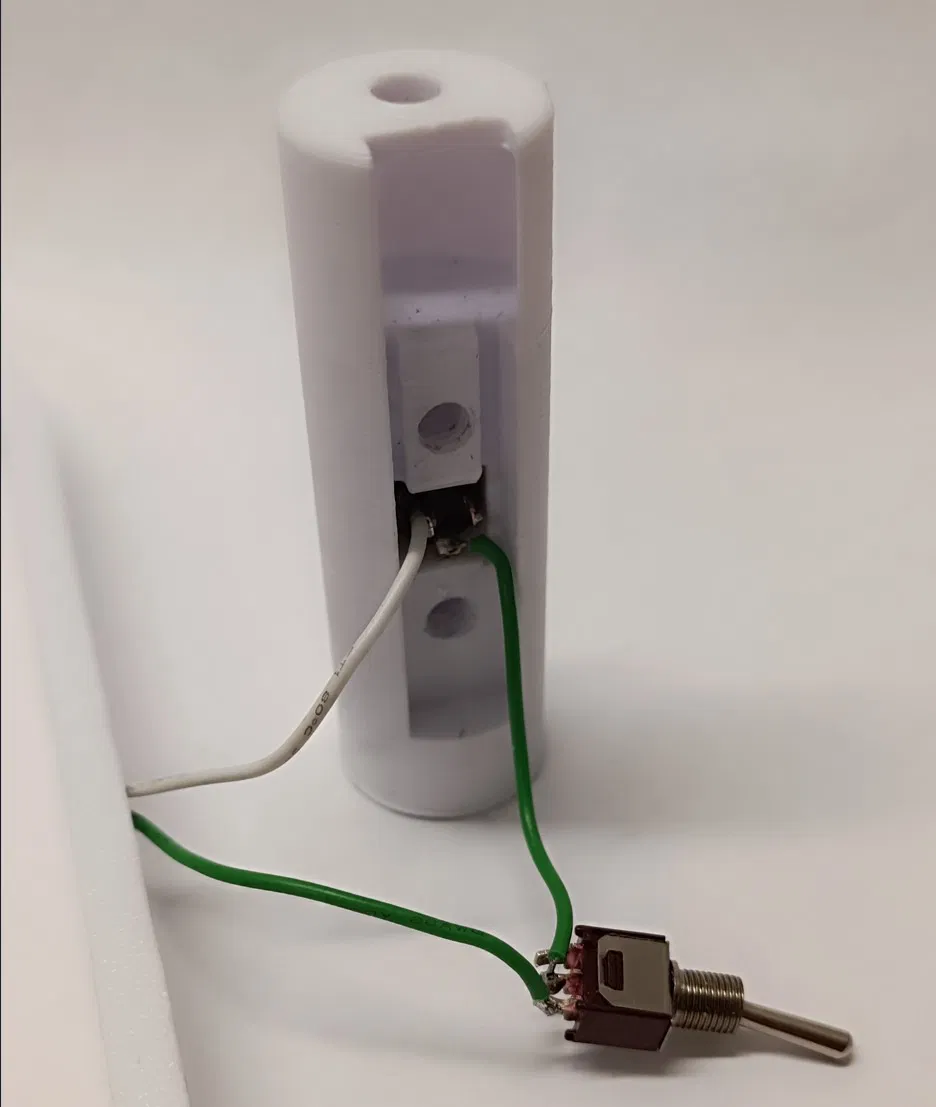

• Công tắc gạt MINI ON/ON. Loại MTS-102
• Jack cắm tai nghe stereo cái 3.5mm gắn trên panel. Loại PJ-392
• LED tròn 5mm tùy chọn. Loại siêu sáng là ngon nhất. 3V 20mA.
• Dây điện mỏng cỡ 40cm để đi dây.

Kết nối nguồn cho LED qua jack cắm audio stereo 3.5 mm.
