Cảm Biến Dịch Chuyển

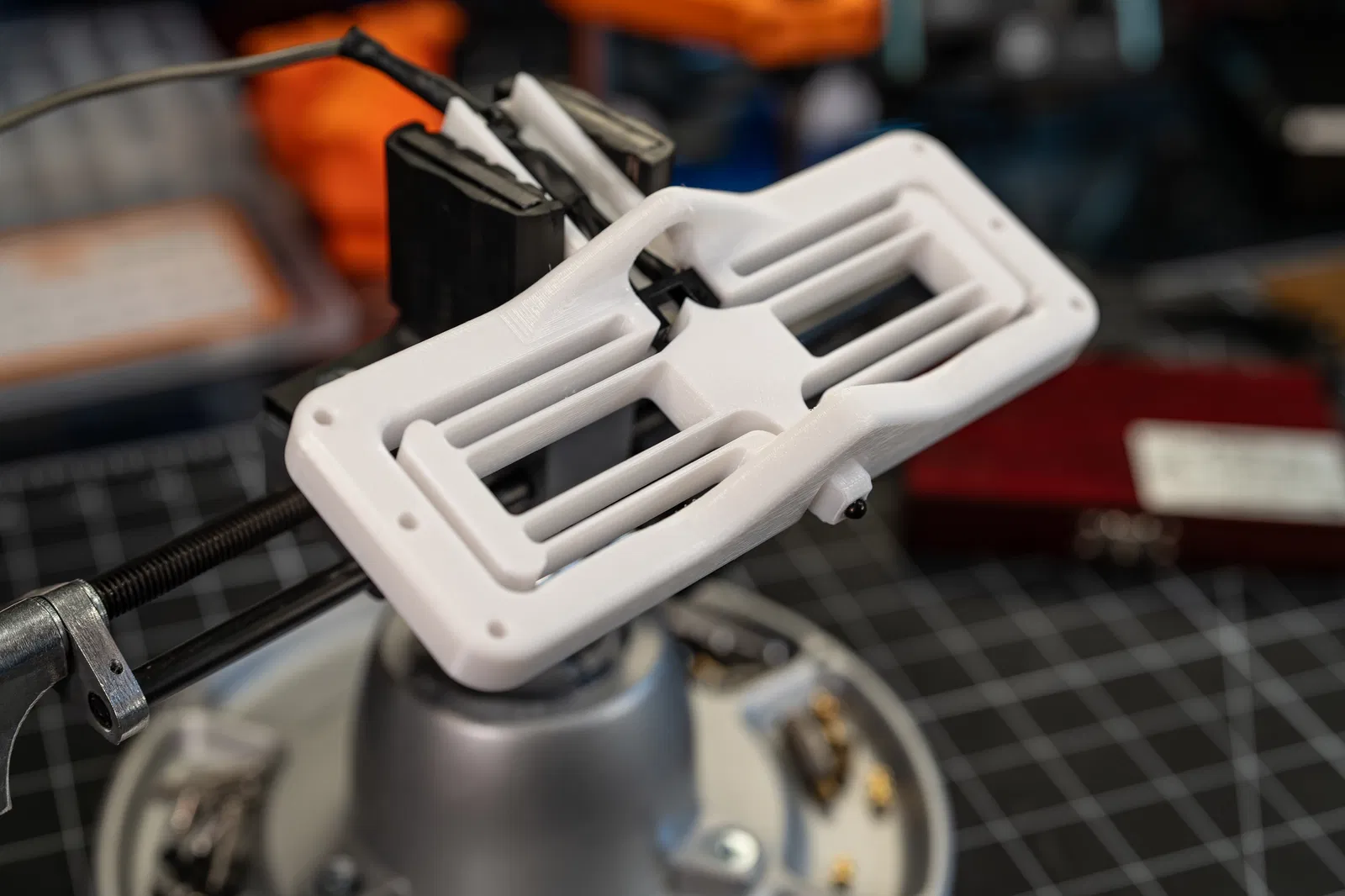

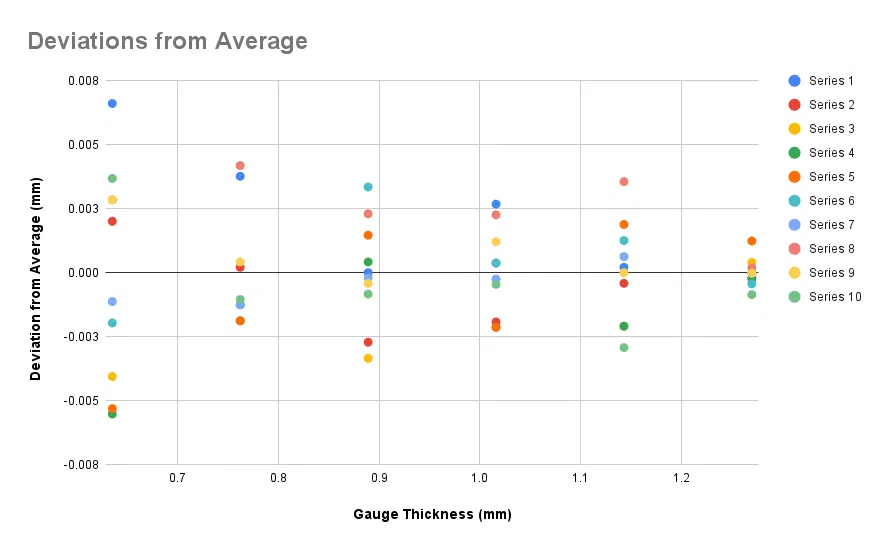

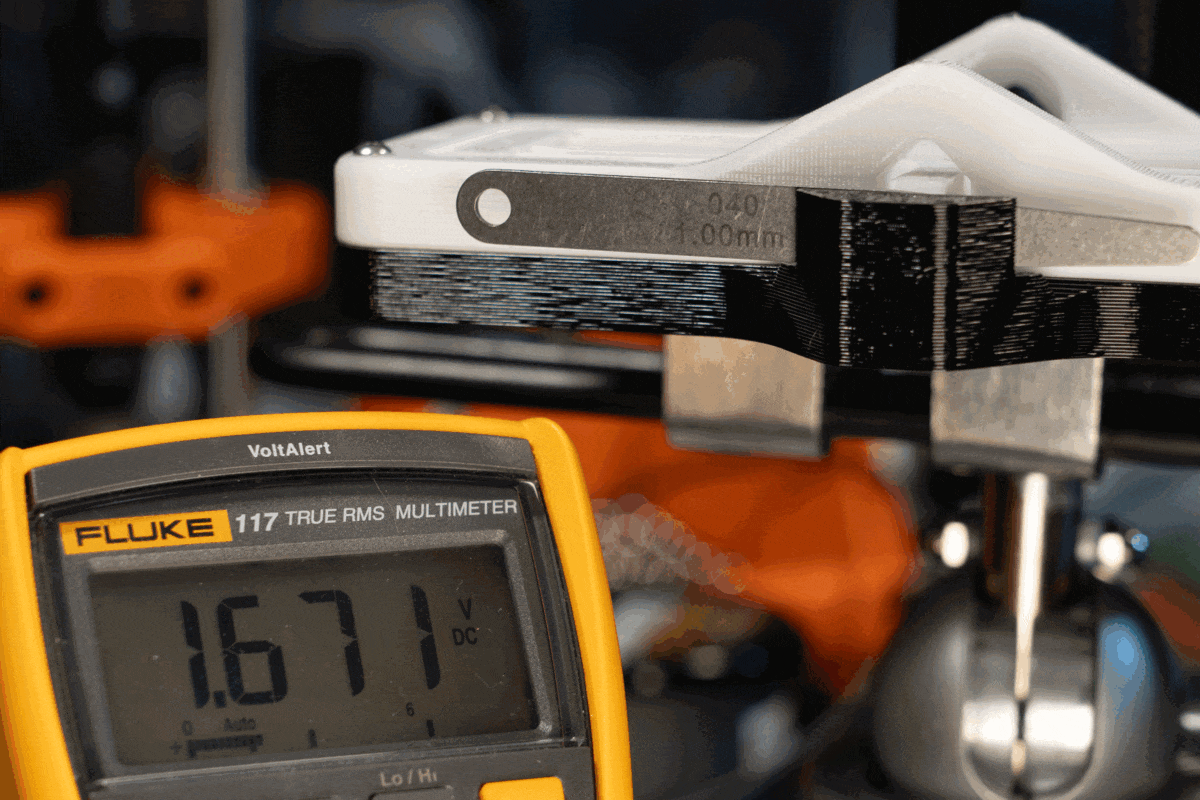

Cảm biến dịch chuyển analog, đo dưới 10 micron chỉ với giá dưới $10! Phạm vi đo từ 0.5mm đến 1.0mm (tùy thuộc vào độ tỉ mỉ của bạn khi lắp ráp) và độ lặp lại khoảng +/- 5 micron. Tôi đã làm nó cho một ứng dụng đo độ đảo trục quay bằng đồng hồ so, nhưng muốn ghi lại dữ liệu vào máy tính. Kích thước của nó lớn hơn một chút so với đồng hồ so, nhưng tôi rất hài lòng với hiệu suất của nó!

Nếu bạn muốn biết chi tiết đầy đủ về thiết kế, cách chế tạo và hiệu chuẩn, bạn có thể tìm thấy tại đây.

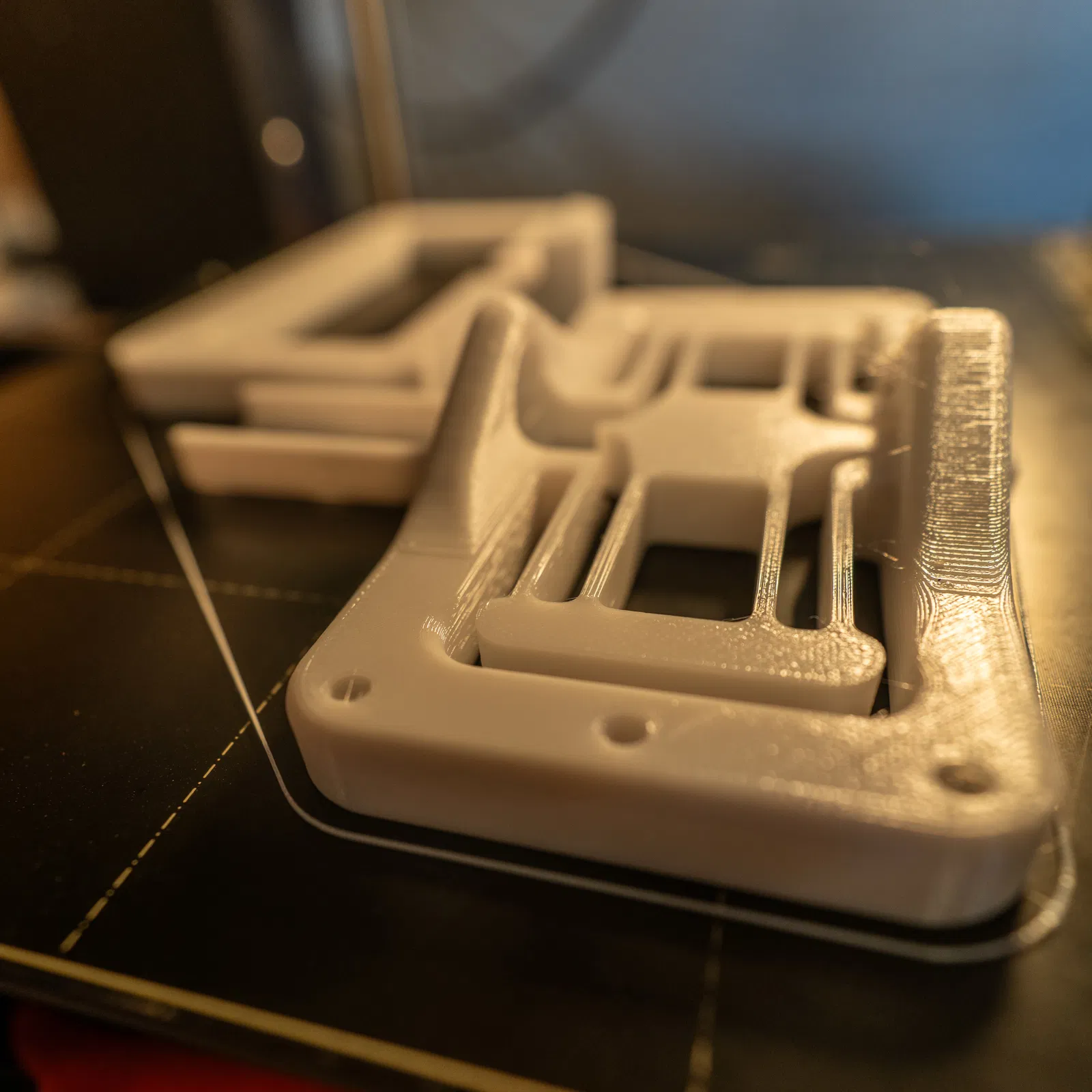

Tôi đã in mẫu của mình bằng PETG, với lớp dày 0.2mm trên đầu phun 0.4mm và độền 50%. Tôi chọn độền cao để khung ngoài cứng cáp nhất có thể.
