Lukisegler-NG XS - Tàu lượn RC mini in 3D

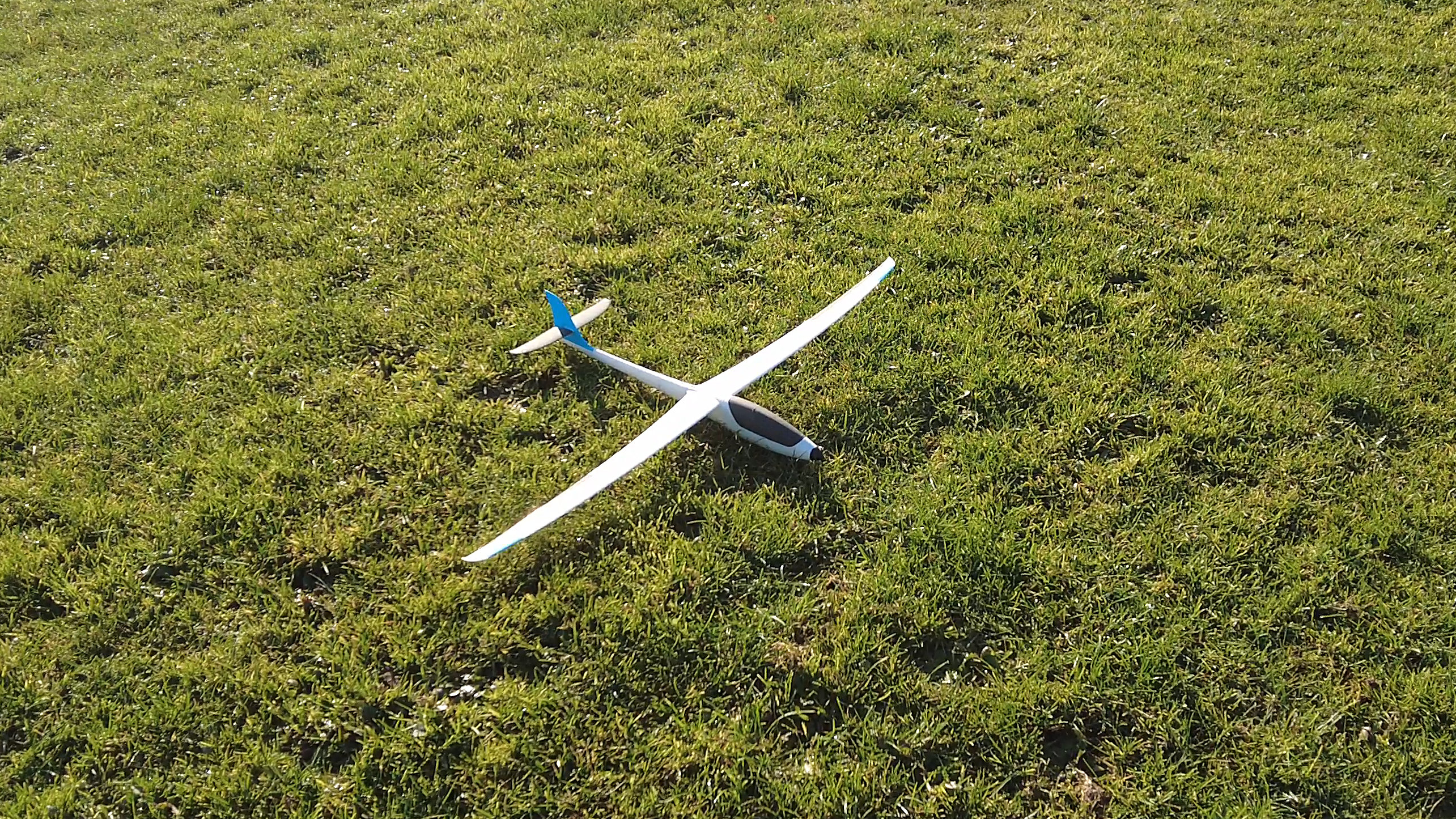

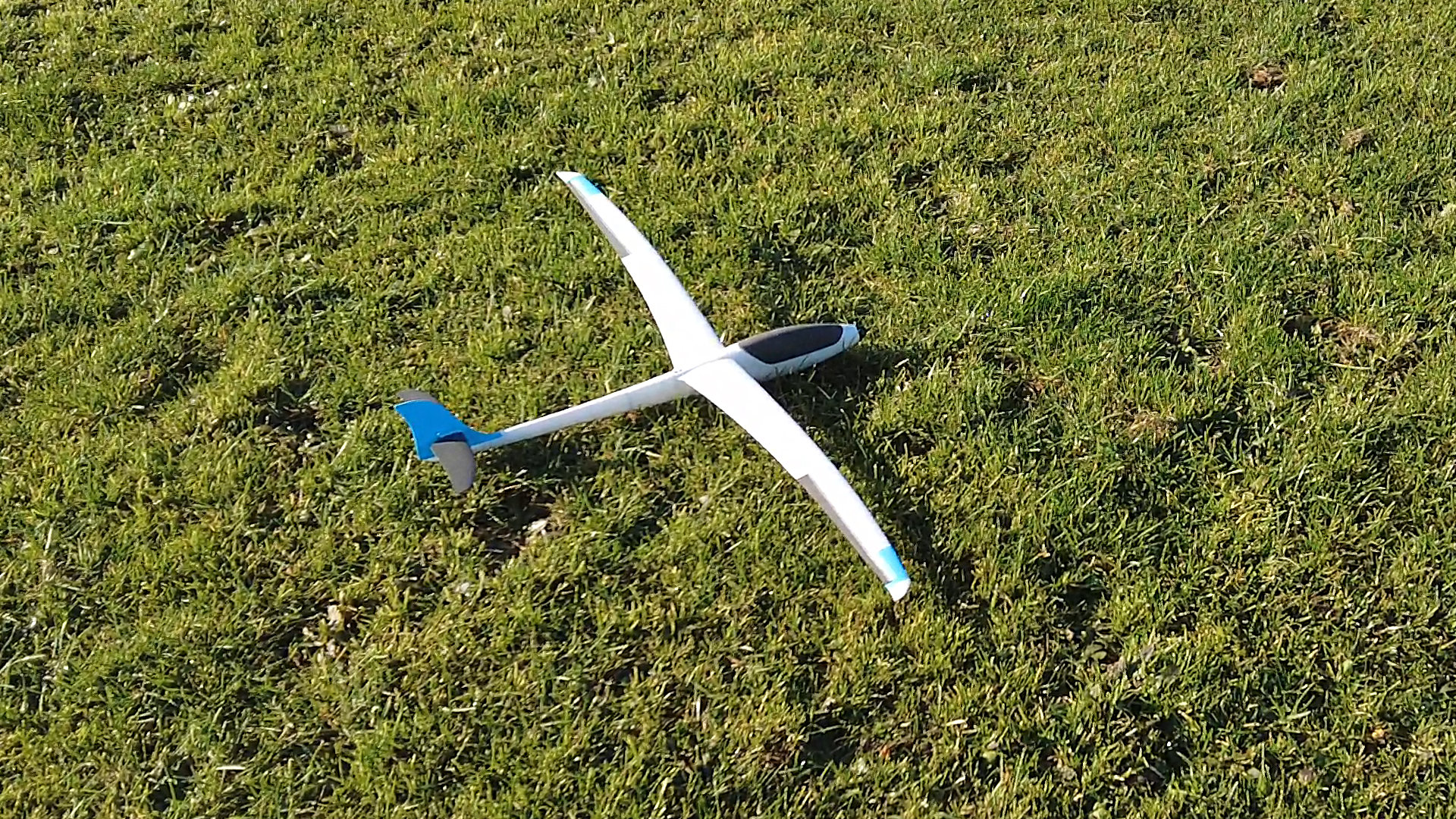

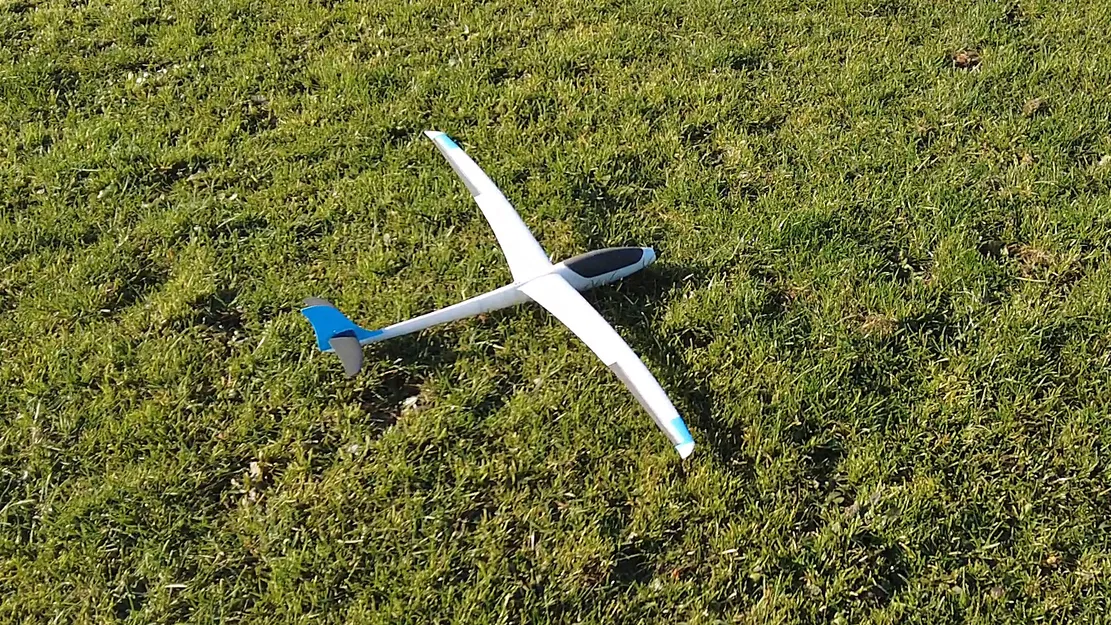

Lukisegler-NG XS

• Sải cánh: khoảng 900 mm
• Chiều dài thân: khoảng 500 mm
• Trọng lượng cất cánh (LW-PLA): khoảng 100 g
• Điều khiển: Elevator / Aileron
• Tâm trọng lực: 7 mm phía sau mũi profle (cạnh thân máy bay)
• Độ lệch bánh lái: Aileron 15-25° / Elevator: khoảng 10°
• Trọng lượng: < 100 g

Thử thách với mẫu máy bay này là chế tạo chiếc tàu lượn nhỏ nhất có thể, được tạo ra bằng máy in 3D tiêu chuẩn và điều khiển bằng hệ thống RC thông thường. Nó được in bằng LW-PLA. Các bộ phận bổ sung là thanh carbon, dây thép, một vài con vít nhỏ và hệ thống RC bao gồm hai servo 4,5 gram, bộ thu và pin lipo. Mẫu máy bay sẵn sàng để bay có trọng lượng dưới 100 gram.

Nếu bạn quyết định chế tạo mẫu máy bay này, tôi sẽ rất cảm kích nếu bạn chia sẻ kinh nghiệm của mình trong phần bình luận hoặc bạn có thể liên hệ với tôi qua trình nhắn tin prusaprinter. Điều này sẽ giúp tôi rất nhiều trong việc cải thiện thiết kế các mẫu máy bay mới hoặc sửa lỗi trong các mẫu hiện tại.

Lukisegler-NG XS nên được in bằng nhựa PLA nhẹ (LW-PLA). Cấu trúc của các bộ phận được thiết kế để giảm thiểu việc co rút khi in. Điều này giúp giảm thiểu tình trạng dây tóc khi sử dụng LW-PLA. Tuy nhiên, một số bộ phận phải được in bằng PLA hoặc PETG.

Các modifier được sử dụng trong các tệp in. Chúng rất cần thiết cho sự ổn định và cấu trúc của từng bộ phận! Các bề mặt để kết nối các bộ phận riêng lẻ được tạo ra bằng cách sử dụng modifier.

Tôi cũng đã thêm một loại hướng dẫn lắp ráp ngắn dưới dạng tệp PDF.

Các bộ phận để chế tạo

Cần có thanh carbon / thanh thủy tinh hoặc thanh sợi thủy tinh cũng như các loại keo dán khác nhau để chế tạo.

Keo dán

• Keo siêu dính, độ nhớt thấp hoặc trung bình

Thanh carbon / sợi thủy tinh

• Thanh carbon / sợi thủy tinh 1 mm: 3 chiếc (chiều dài 450 mm)

• Thanh carbon / sợi thủy tinh 1 mm: 1 chiếc (chiều dài 180 mm)

• Thanh carbon 1 mm: 1 chiếc (chiều dài 820 mm)

• Thanh carbon 1 mm: 1 chiếc (chiều dài 540 mm)

• Thanh carbon 1 mm: 1 chiếc (chiều dài 100 mm)

• Thanh carbon 2 mm: 1 chiếc (chiều dài 100 mm)

Để nối thanh đẩy elevator:

• Thanh carbon 1,5mm (chiều dài 500mm) Thanh carbon phải được cắt ngắn theo đúng chiều dài. Điều này phụ thuộc vào servo được sử dụng.

Dây thép

• Dây thép 0,6 mm: 2 chiếc (chiều dài khoảng 400 mm)

Vít

• Vít gỗ 2x10 mm (d x h): 2 chiếc
• Vít gỗ 1x6 mm (d x h): 2 chiếc

Điện tử

Servo

• Servo Micro (4,6g): 2 chiếc

Bộ thu

• Tối thiểu: 2 kênh

Cách tôi cài đặt Prusaslicer cho máy in của mình:

Video lắp ráp:

Thân máy bay:

Cánh máy bay:
