Hộp / Vỏ Du Lịch Ayn ODIN 2 Phiên Bản Nhỏ

Nhấn xuống để xem hướng dẫn bằng tiếng Anh!

Tiếng Việt:

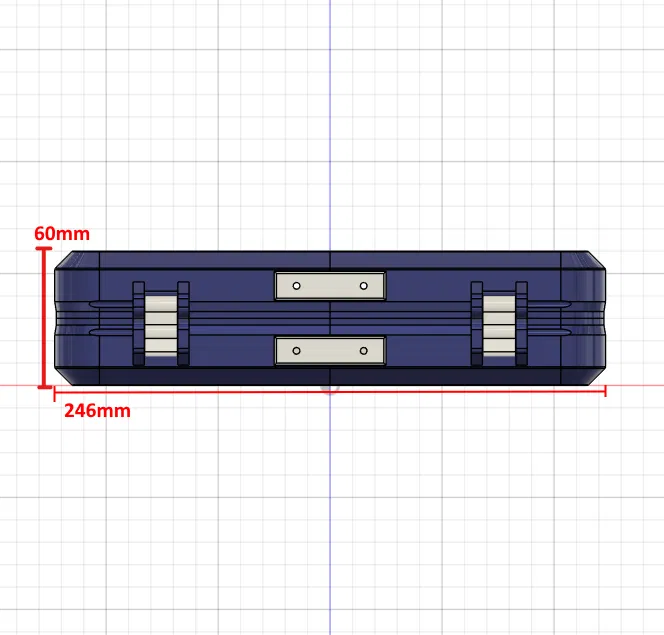

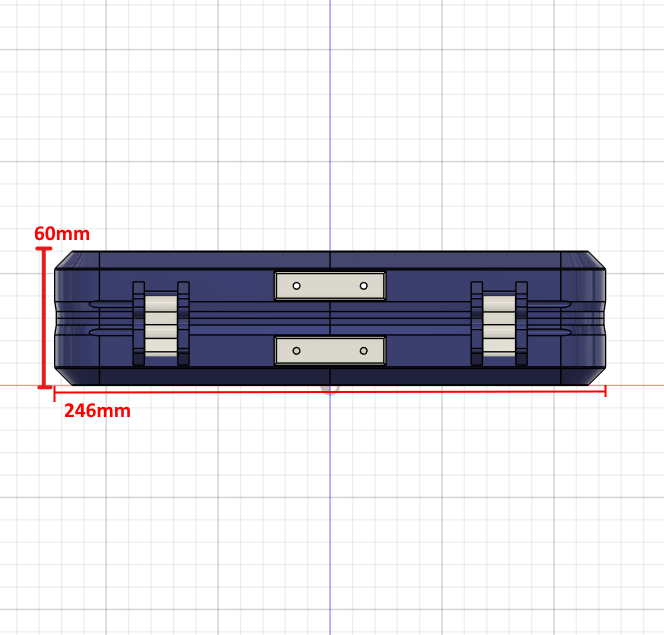

Mình đã chỉnh sửa lại mẫu của bạn Whity để nó vừa vặn với Ayn Odin 2/Pro/Max. Do Odin khá lớn, nên mình đã thiết kế mẫu này để có thể in được trên các máy in nhỏ hơn như Ender 3.

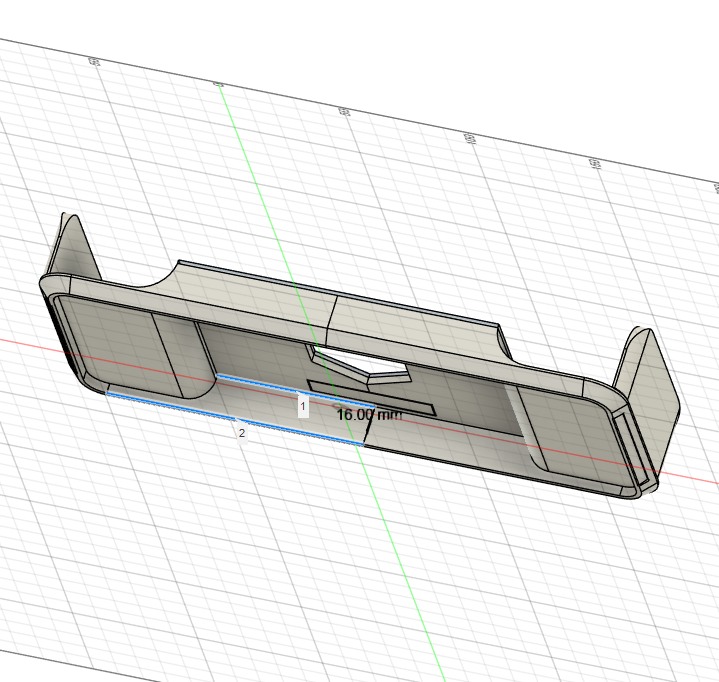

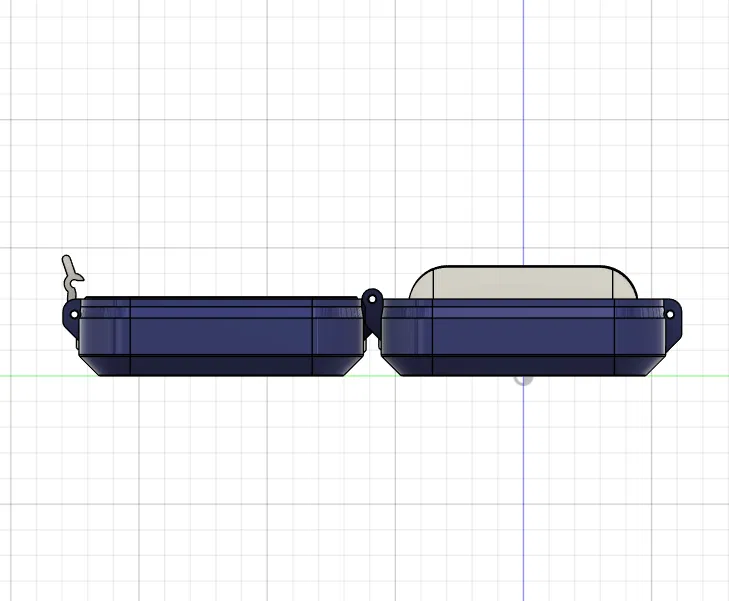

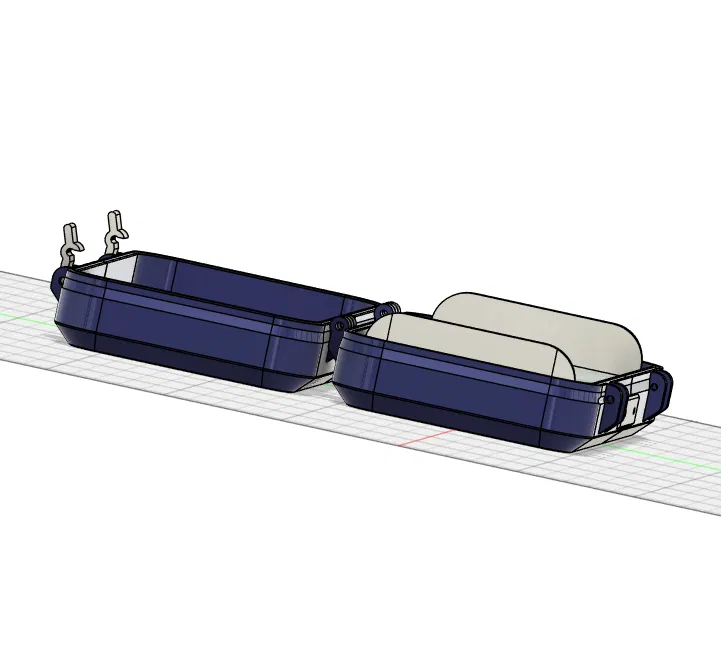

Chiếc hộp được thiết kế bao quanh Odin để bảo vệ tốt nhất. Bên trong hộp có các bộ phận chèn (inserts) để giữ Odin cố định và vẫn còn chỗ để chứa các phụ kiện nhỏ như cáp sạc và adapter (chiều cao khoang chứa 16mm). Các bộ phận tiếp xúc trực tiếp với Odin có thể in bằng TPU để tránh trầy xước và đóng vai trò như bộ đệm trong trường hợp bị rơi. Hộp có thể in với logo Odin mới hoặc cũ trên nắp (tất cả các tệp đều có tại đây).

Để lắp ráp, bạn sẽ cần:

• Keo
• Vít M3 (6 cái 25mm & 12 cái 6mm)
• Đai ốc M3 (12 cái)
• Mỏ hàn (tùy chọn)

Các bộ phận sau đó được lắp ráp và kết nối với các tấm nối nhỏ và vít M3. Để tăng độ ổn định, bạn có thể chọn cách dán các bộ phận lại với nhau hoặc dùng mỏ hàn để nối chúng. Trong quá trình thử nghiệm, mình đã chọn cách thứ hai, làm nóng chảy các bộ phận riêng lẻ ở mặt trong, ngoài việc bắt vít chúng lại với nhau. Điều này mang lại sự ổn định rất cao mà không làm ảnh hưởng đến vẻ ngoài.

In Hộp:

Đầu tiên, in các bộ phận bên ngoài của hộp. Để làm điều này, hãy in các bộ phận dưới bên phải và bên trái, cùng với các bộ phận nắp bên trái và bên phải. Bộ phận nắp bên trái có một lỗ cắt cho logo Odin và nên được in với giá đỡ (supports) tương ứng. Bạn có thể chọn giữa logo mới và logo cũ; tùy theo sở thích, hãy tải xuống và in bộ phận tương ứng. Để lắp ráp, bạn cũng sẽ cần các miếng nối (emblems). Bạn có thể chọn giữa miếng nối trơn hoặc miếng nối có logo Odin mới. Ngoài ra, hãy in hai miếng nối cho nắp và các lẫy khóa (latches). Tùy chọn, bạn có thể tự in logo.

Lắp Ráp Hộp:

• Sau khi in xong, hãy lắp ráp 4 bộ phận riêng lẻ của hộp bằng cách sử dụng các miếng nối ghép hình.
• Bây giờ, hãy lắp các đai ốc vào bên trong hộp. Mẹo: Nếu khó lắp đai ốc, bạn có thể ép chúng bằng kìm chết (vise) hoặc dùng mỏ hàn làm nóng chảy từ từ.
• Tiếp theo, lấy các tấm nối (hoặc emblems), đặt chúng vào các vị trí tương ứng trên hộp và bắt vít chúng bằng các vít M3 6mm.
• Bây giờ, hãy ghép hai nửa hộp lại với nhau và bắt vít chúng bằng các vít M3 25mm.
• Sau đó, bạn có thể gắn các lẫy khóa (Latches) bằng các vít M3 25mm còn lại (hai trong số đó được bắt vào phần đáy để các lẫy có thể móc vào).
• Tùy chọn: Nếu bạn tự in logo, bây giờ bạn có thể dán nó vào phần cắt trên nắp. Mẹo: Logo rất mỏng và tùy thuộc vào loại keo sử dụng, keo có thể bị nhìn thấy sau khi lắp ráp. Do đó, hãy cố gắng thoa keo đều trên logo.

In Phần Chèn Đáy:

Đối với phần chèn ở đáy hộp, hãy bắt đầu bằng cách in hai lần bộ phận chèn (hai phần này sau đó sẽ được lắp ráp để tạo thành phần chính của bộ chèn). Để gia cố, hãy in hai miếng nối, chúng sẽ được dán vào bên trong bộ chèn sau này. Bạn cũng cần hai bộ phận chặn hai bên (Side bumpers) và bộ phận đỉnh bằng TPU. Lý tưởng nhất là in ba bộ phận này bằng TPU để đảm bảo sự bảo vệ tối ưu và tránh làm hỏng thiết bị.

Lắp Ráp Phần Chèn Đáy:

Hãy cẩn thận đừng để keo dán phần chèn vào hộp một cách vô tình, vì điều này sẽ ngăn bạn sử dụng không gian bên dưới làm nơi chứa đồ!

• Đầu tiên, dán hai bộ phận chèn lại với nhau hoặc dùng mỏ hàn để nối chúng.
• Tiếp theo, dán hoặc nối hai miếng nối vào các chỗ lõm bên trong bộ chèn.
• Sau khi bộ chèn được lắp ráp, hãy dán các bộ phận chặn hai bên vào các chỗ lõm của bộ chèn (hãy đảm bảo các mặt tròn hướng ra ngoài, khớp với bộ chèn).
• Cuối cùng, dán bộ phận đỉnh TPU lên mặt trên của bộ chèn. Nếu bạn in các bộ phận bằng vật liệu khác ngoài TPU, hãy vẫn in và dán bộ phận này để tránh Odin bị lung lay, làm cho bộ chèn kém ổn định hơn. (Mẹo: Nếu bạn in các bộ phận TPU bằng TPU trong suốt, hãy thoa keo đều ở đây để tránh các đốm mờ).

In Phần Chèn Nắp:

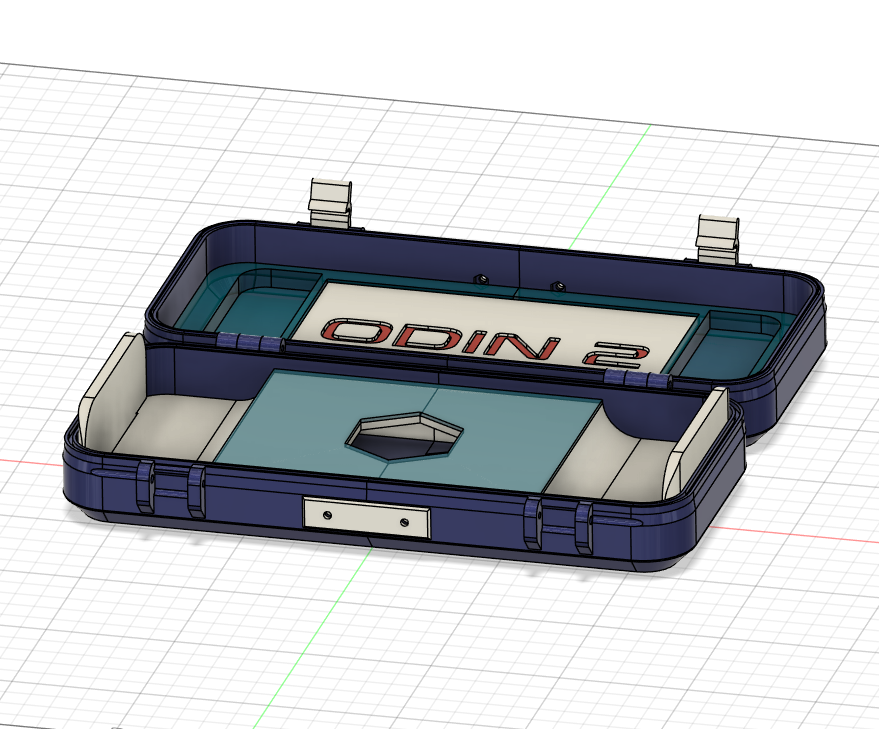

Lý tưởng nhất là cũng nên in phần chèn cho nắp bằng TPU, vì nó tiếp xúc trực tiếp với Odin. Tuy nhiên, chữ khắc có thể in bằng bất kỳ vật liệu nào. Bây giờ, hãy in hai lần bộ phận Insert-Lid, bộ phận Insert-Lid-Connector và tùy chọn, các chữ cái cho phần khắc. Mình khuyên bạn nên in phần khắc với mặt úp xuống khay in để có kết quả tốt nhất.

Lắp Ráp Phần Chèn Nắp:

• Ghép hai bộ phận chèn lại với nhau và dán chúng hoặc lắp chúng vào nắp và dán trực tiếp vào đó. Mình đã dán phần chèn trực tiếp vào nắp để tránh bị rơi ra. Cả hai cách đều có thể.
• Bây giờ, hãy dán bộ phận Insert-Lid-Connector vào
