Hộp du lịch Ayn ODIN 2 - Lớn

Cuộn xuống để xem hướng dẫn tiếng Anh!

Tiếng Đức:

Tôi đã điều chỉnh mô hình của Whity để nó phù hợp với ayn Odin 2/Pro/Max. Do Odin khá lớn, tôi đã thiết kế mô hình sao cho nó cũng có thể được in trên các máy in nhỏ hơn như Ender 3.

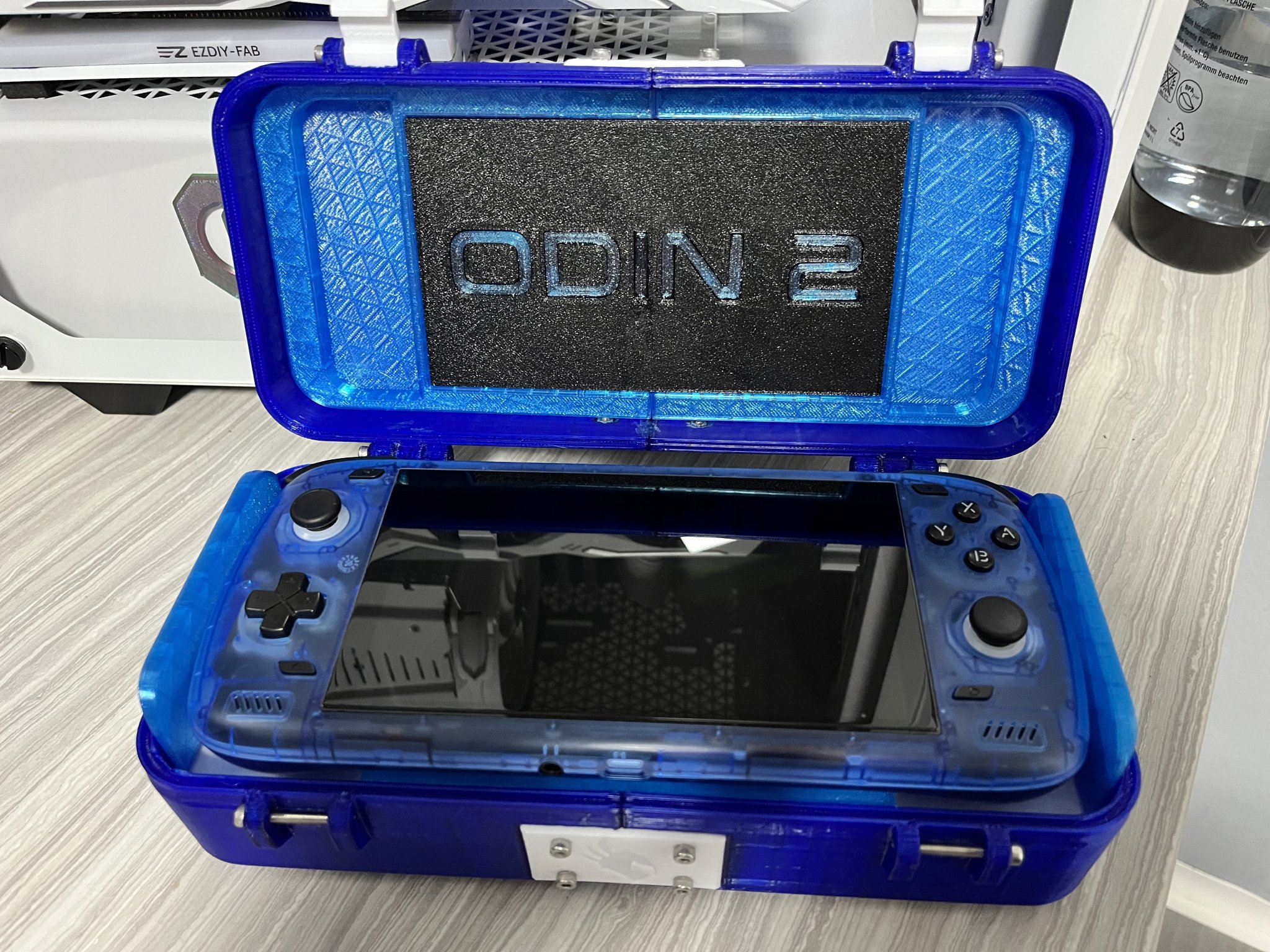

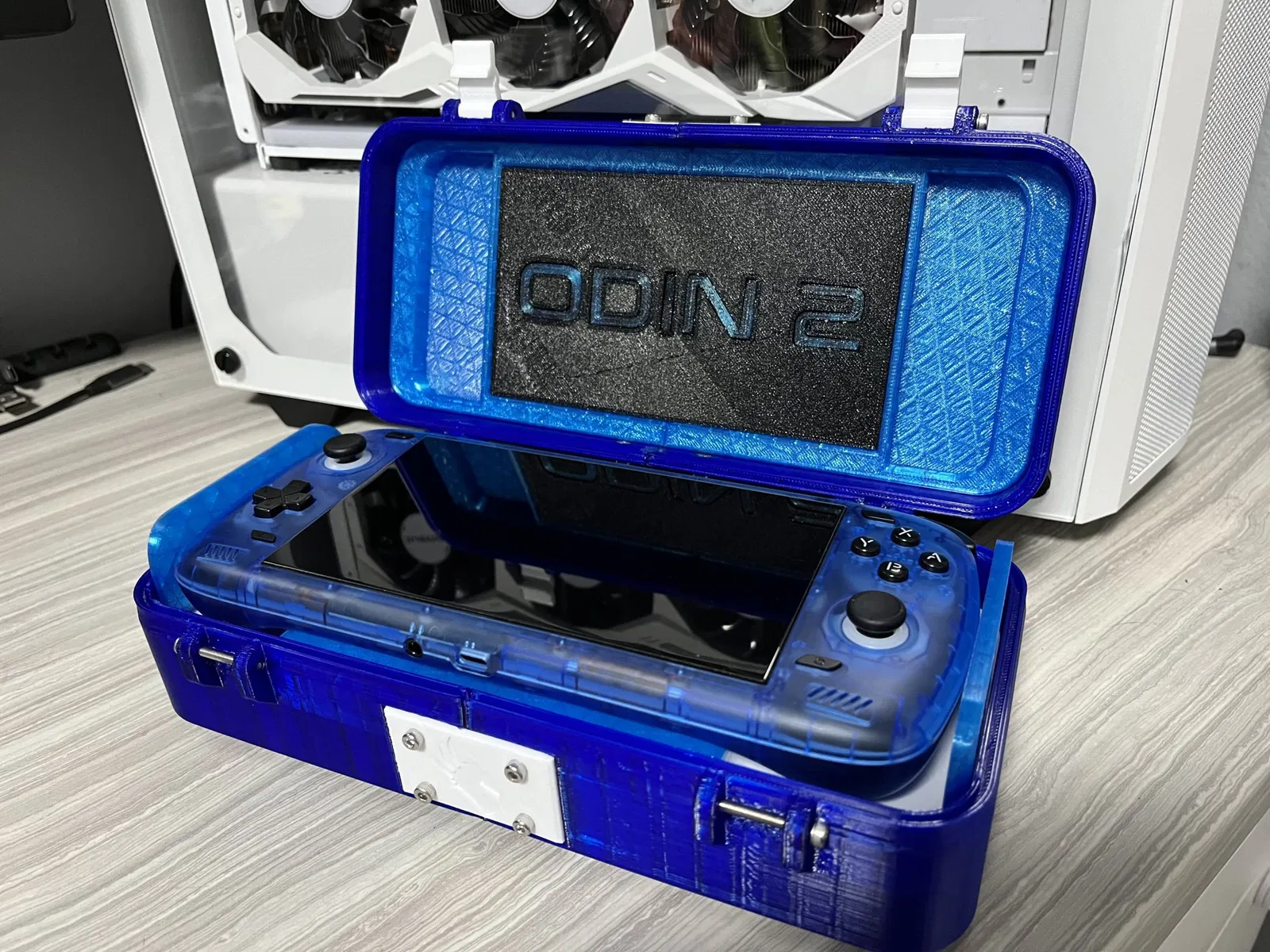

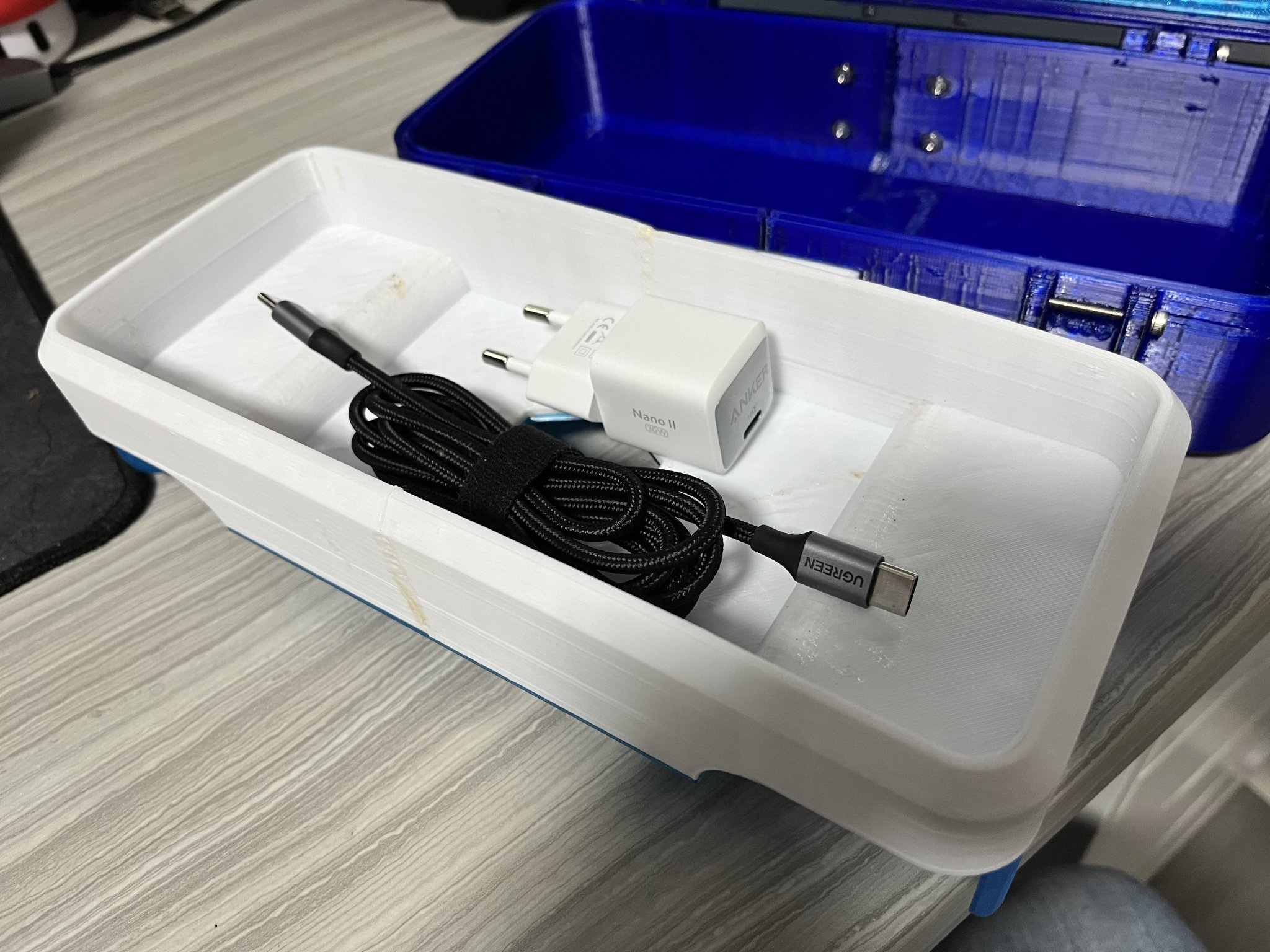

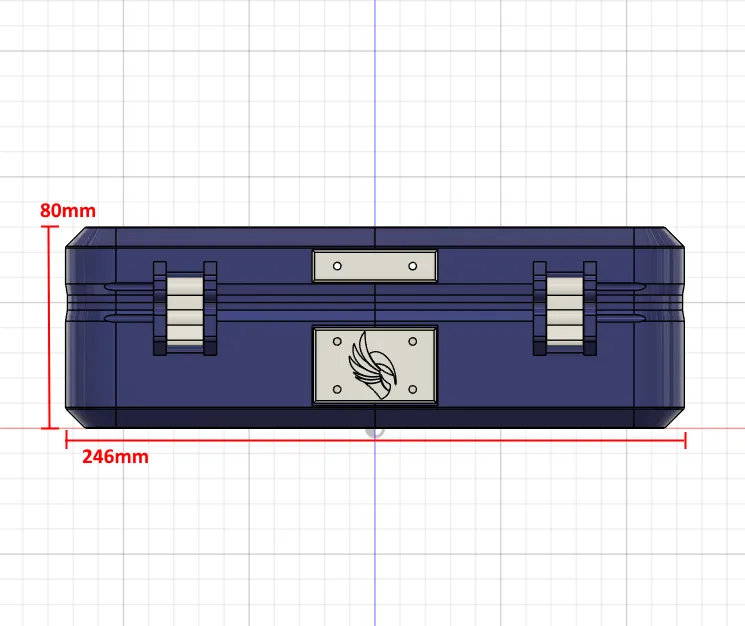

Hộp đã được thiết kế xung quanh Odin để cung cấp sự bảo vệ tốt cho nó. Bên trong hộp có một số chèn (inserts) để giữ Odin ở vị trí và vẫn cung cấp không gian lưu trữ cho phụ kiện như cáp sạc và bộ chuyển đổi. Các bộ phận tiếp xúc trực tiếp với Odin có thể được in bằng TPU để tránh trầy xước cho thiết bị và trong trường hợp bị rơi, chúng có thể hoạt động như một lớp đệm. Hộp có thể được in với logo Odin mới hoặc cũ trên nắp (tất cả các tệp đều có sẵn ở đây).

Để lắp ráp, bạn cần những công cụ sau:

• Keo
• Vít M3 (6x 25mm & 12x 6mm)
• Đai ốc M3 (12x)
• Súng hàn (tùy chọn)

Các bộ phận sau đó được ghép lại và kết nối với nhau bằng các tấm kết nối nhỏ và vít M3. Nếu bạn muốn đảm bảo độ ổn định thêm, bạn có thể dán các bộ phận lại hoặc hàn chúng bằng súng hàn. Trong bài kiểm tra, tôi đã chọn phương pháp sau và đã hàn các bộ phận riêng lẻ thêm vào việc vặn vít ở mặt trong, giúp đạt được độ ổn định rất cao mà không làm xấu đi vẻ ngoài từ bên ngoài.

In hộp:

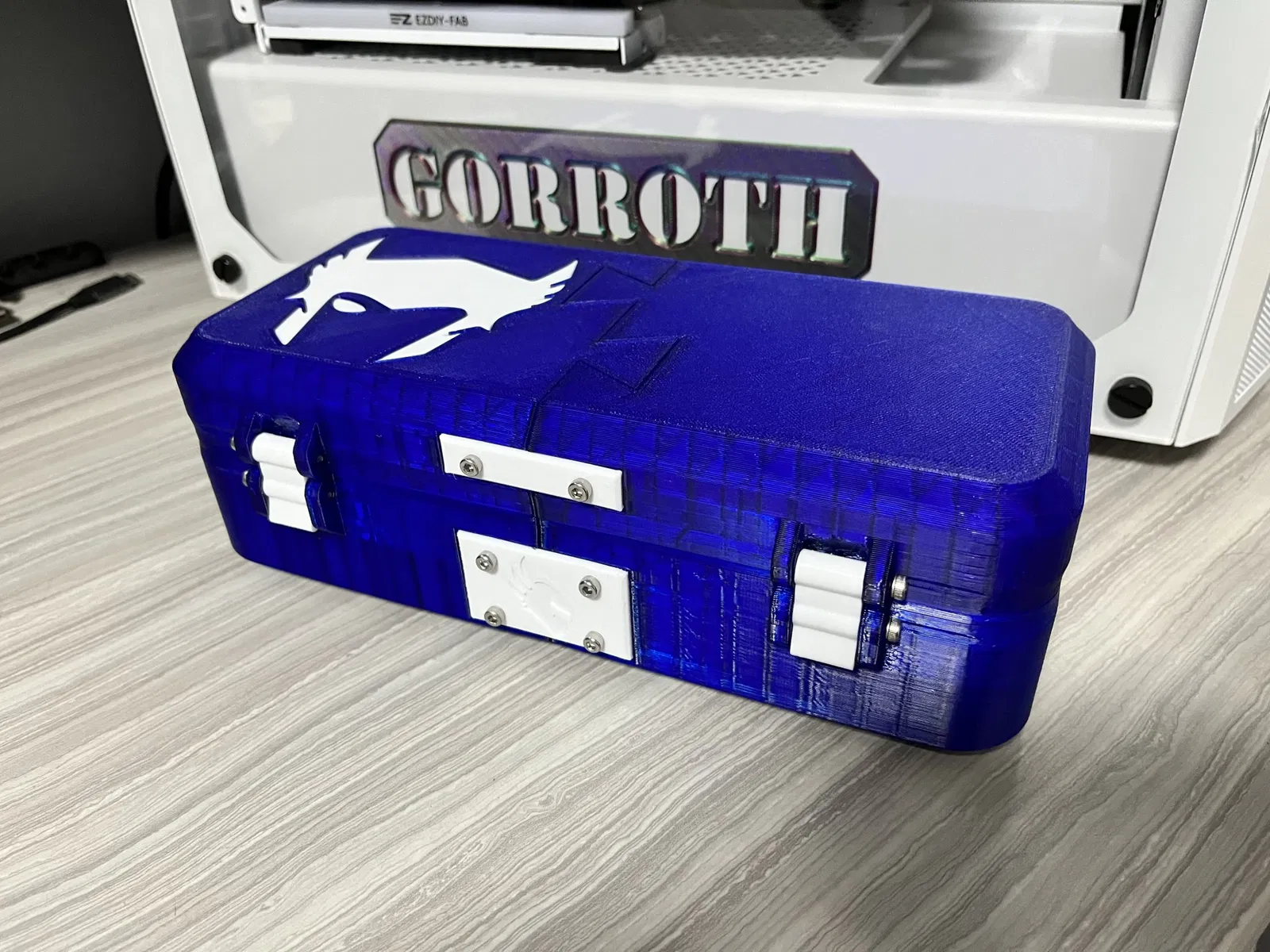

Đầu tiên, các bộ phận bên ngoài của hộp sẽ được in. Để làm điều này, bạn in các phần dưới bên phải và bên trái và các phần nắp bên trái và bên phải. Phần bên trái có một lỗ cắt cho logo Odin và nên được in với hỗ trợ tương ứng. Bạn có sự lựa chọn giữa logo mới và logo cũ, tùy thuộc vào đó bạn phải tải xuống và in phần tương ứng. Bạn cũng cần các bộ phận kết nối (biểu tượng) để lắp ráp. Ở đây bạn có sự lựa chọn giữa một bộ phận kết nối trống hoặc một bộ phận với logo Odin mới. Thêm vào đó là hai bộ phận kết nối cho nắp và các chốt khóa (Latches). Sau đó, bạn có thể - tùy chọn - in logo tự làm.

Lắp ráp hộp:

• Khi mọi thứ đã được in, bốn bộ phận riêng lẻ của hộp sẽ được ghép lại với nhau bằng các bộ phận kết nối dạng ghép hình.
• Bây giờ, các đai ốc sẽ được lắp vào bên trong của hộp. Mẹo: Nếu các đai ốc không thể lắp vào, bạn có thể ép chúng bằng một cái kẹp hoặc từ từ và cẩn thận làm tan chảy bằng một mỏ hàn.

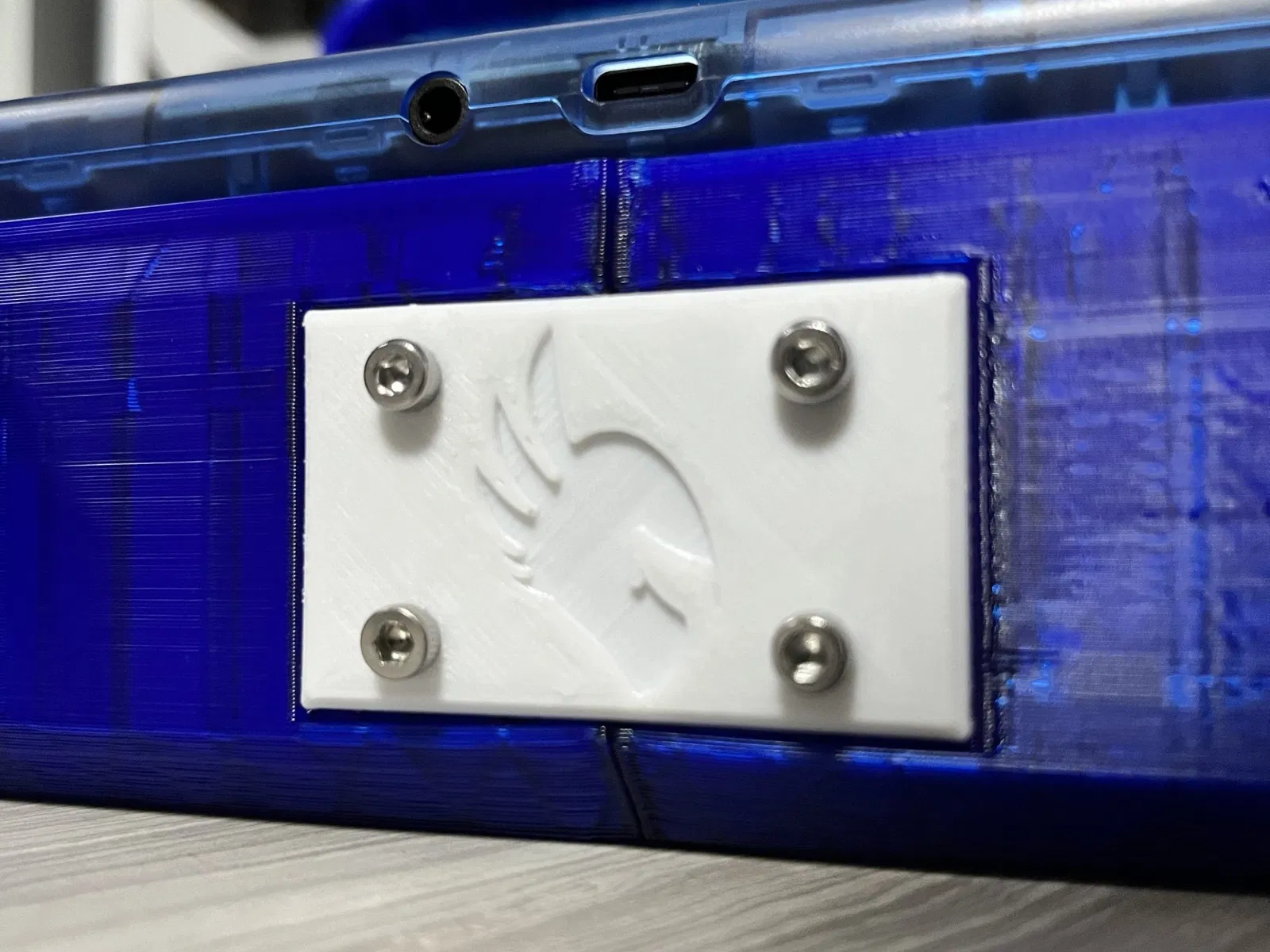

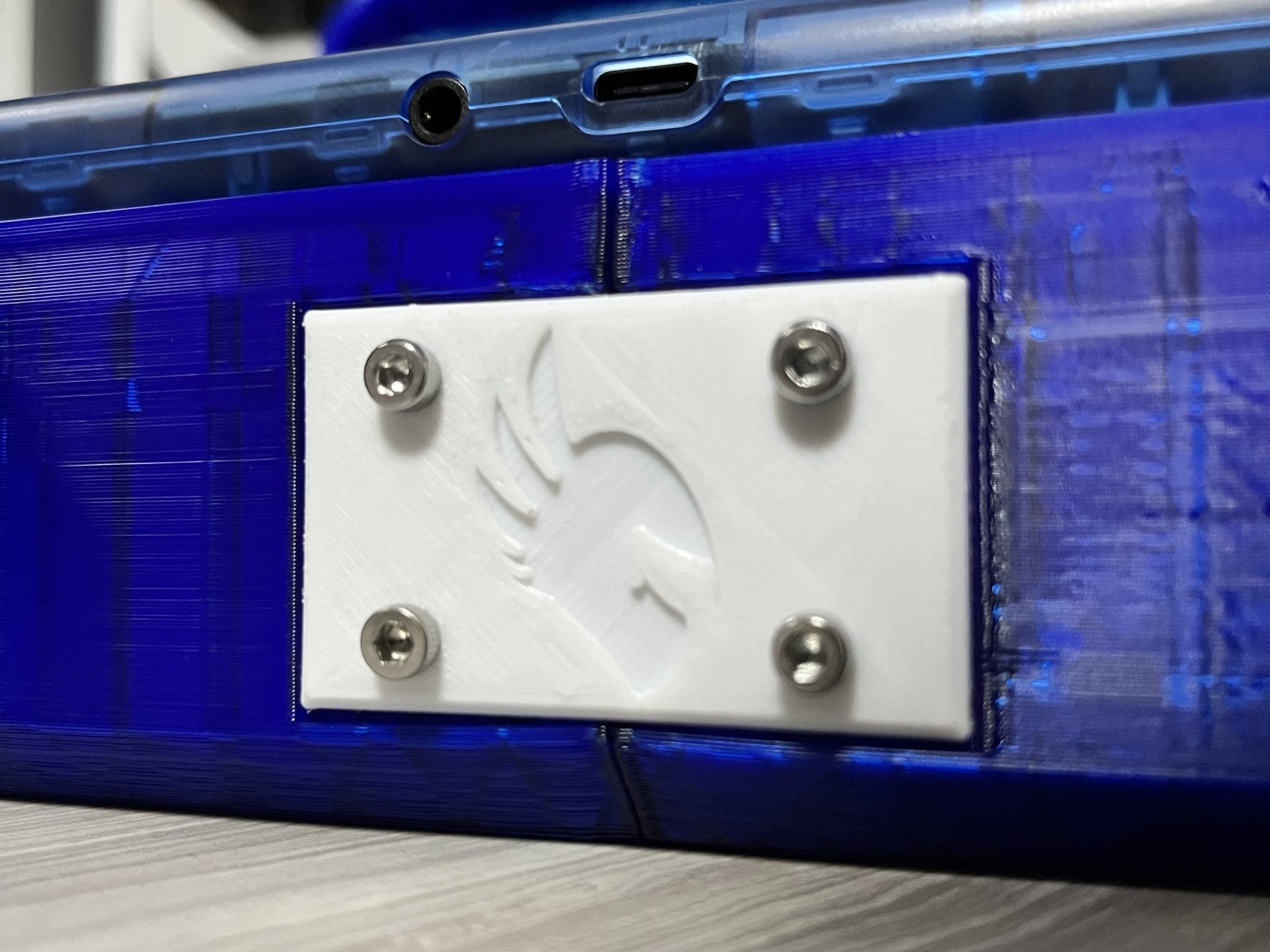

• Bây giờ, bạn lấy các tấm kết nối (hoặc biểu tượng), đặt chúng vào các vị trí tương ứng của hộp và vặn chúng bằng các vít 6mm M3.
• Bây giờ hãy ghép hai nửa của hộp lại với nhau và vặn chúng bằng các vít 25mm M3.
• Sau đó, các chốt khóa sẽ được lắp vào và vặn bằng các vít 25mm (thêm vào đó, hai cái sẽ được vặn vào nửa dưới để các chốt này có thể giữ chặt).
• tùy chọn: Nếu bạn đã tự in logo, bạn có thể dán nó vào lỗ cắt trên nắp. Mẹo: Logo rất mỏng và tùy thuộc vào loại keo, có thể keo sẽ nhìn thấy sau khi lắp ráp qua logo. Do đó, hãy cố gắng phân bổ keo đều trên logo.

In phần dưới của bộ phận:

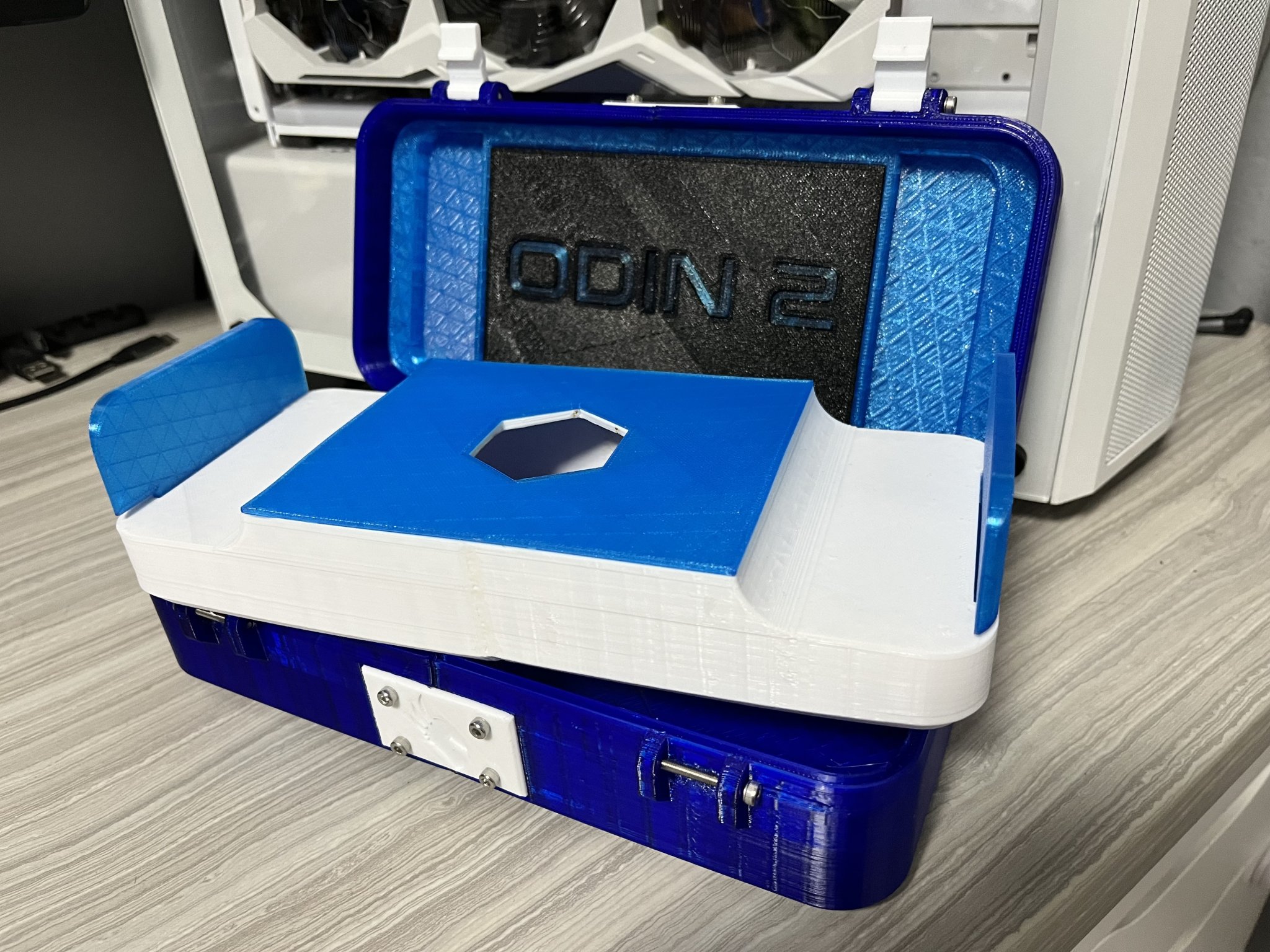

Für phần chèn ở dưới cùng của hộp, bạn trước tiên in hai lần phần chèn đó (từ hai phần này sẽ được lắp ghép thành phần chính của chèn). Để tăng cường độ bền, bạn in hai mảnh kết nối, mà sau này sẽ được dán vào bên trong của chèn. Bạn cũng cần hai phần bảo vệ bên (Sidebumper) và phần trên TPU. Tốt nhất là in ba phần này bằng TPU để đảm bảo bảo vệ tối ưu và không làm hỏng thiết bị.

Lắp ráp phần dưới của chèn:

Hãy chú ý rằng phần chèn không bị dán nhầm vào hộp, nếu không bạn sẽ không thể sử dụng không gian bên dưới làm kho chứa!

• Đầu tiên, hai phần chèn sẽ được dán lại với nhau hoặc được hàn bằng súng hàn.
• Sau đó, hai phần kết nối sẽ được dán vào các khe hở bên trong phần chèn hoặc cũng được hàn bằng súng hàn.
• Khi phần chèn đã được lắp ráp, các bumper bên sẽ được dán vào các khe hở của phần chèn (hãy chú ý rằng các cạnh tròn phải hướng ra ngoài, tức là phù hợp với phần chèn).
• Cuối cùng, phần TPU-Top sẽ được dán lên mặt trên của phần chèn. Nếu bạn không in các phần bằng TPU mà bằng vật liệu khác, hãy in và dán phần đó vẫn, vì nếu không thì Odin có thể bị lắc và phần chèn sẽ kém ổn định hơn. (Mẹo: Nếu bạn in các phần TPU bằng TPU trong suốt, hãy cũng thoa keo đều để tránh các vết đốm trong suốt).

In nắp chèn:

Den Insert của nắp sẽ được in bằng TPU nếu có thể, vì nó có tiếp xúc trực tiếp với Odin. Tuy nhiên, chữ viết có thể được in bằng bất kỳ vật liệu nào. Hãy in hai lần phần Insert-Lid, cũng như Insert-Lid-Connector và tùy chọn các chữ cái của chữ viết. Tôi sẽ in chữ viết với mặt nằm trên bàn in để có được kết quả in tối ưu.

Lắp ráp nắp Insert:

• Đặt hai phần Insert cạnh nhau và dán chúng lại hoặc gắn chúng vào nắp và dán trực tiếp với nắp. Tôi đã dán Insert trực tiếp vào nắp để nó không bị rơi ra. Cả hai đều có thể thực hiện
• Bây giờ, Insert-Lid-Connector sẽ được dán vào "màn hình" của Insert, điều này sẽ tăng cường độ ổn định của Insert
• Cuối cùng, hãy dán các chữ cái vào các lỗ hở. Cũng chú ý đến việc phân bố keo đều

Chúc mừng, Odin của bạn đã có một ngôi nhà mới thoải mái!

Tiếng Anh:

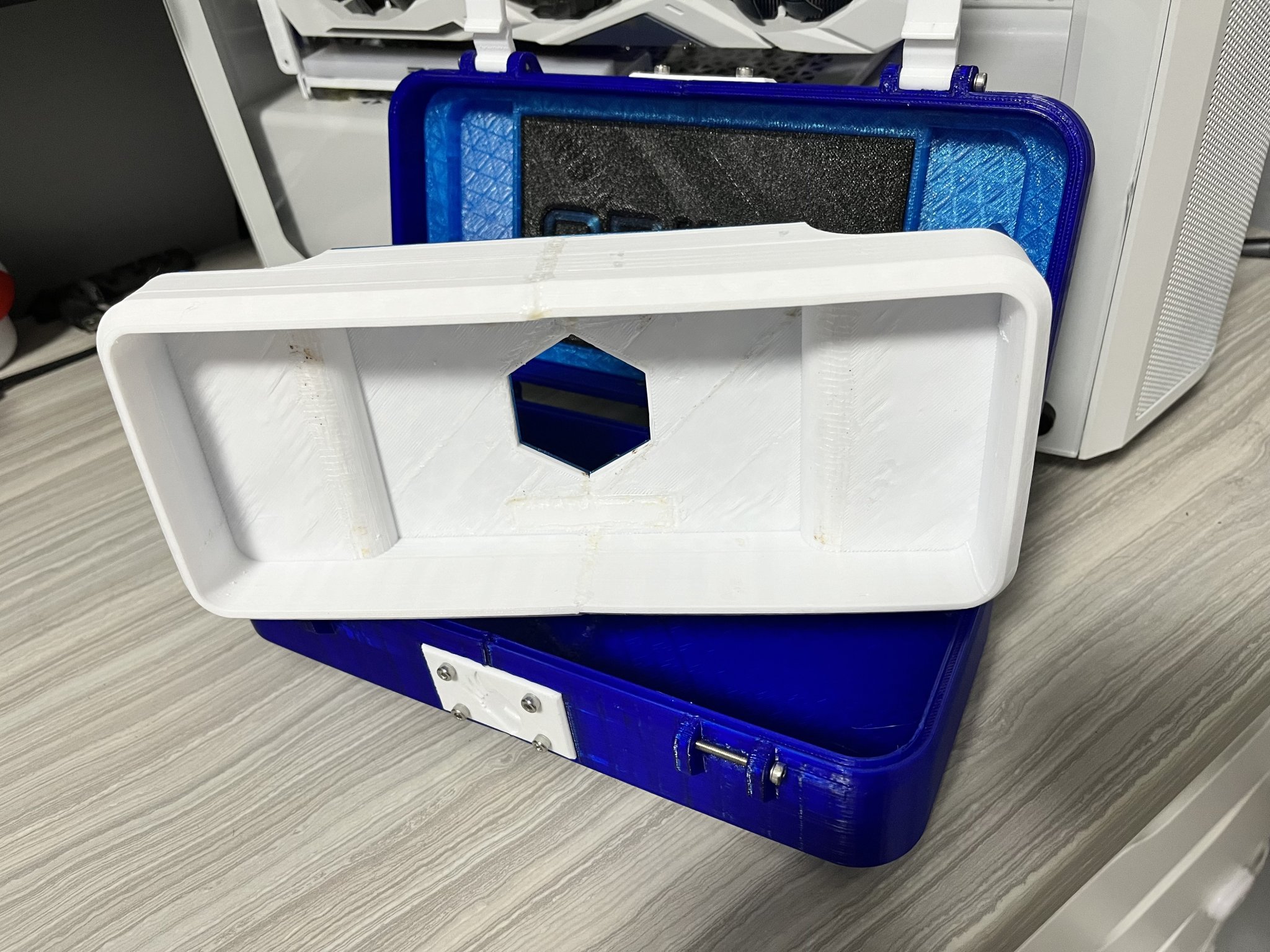

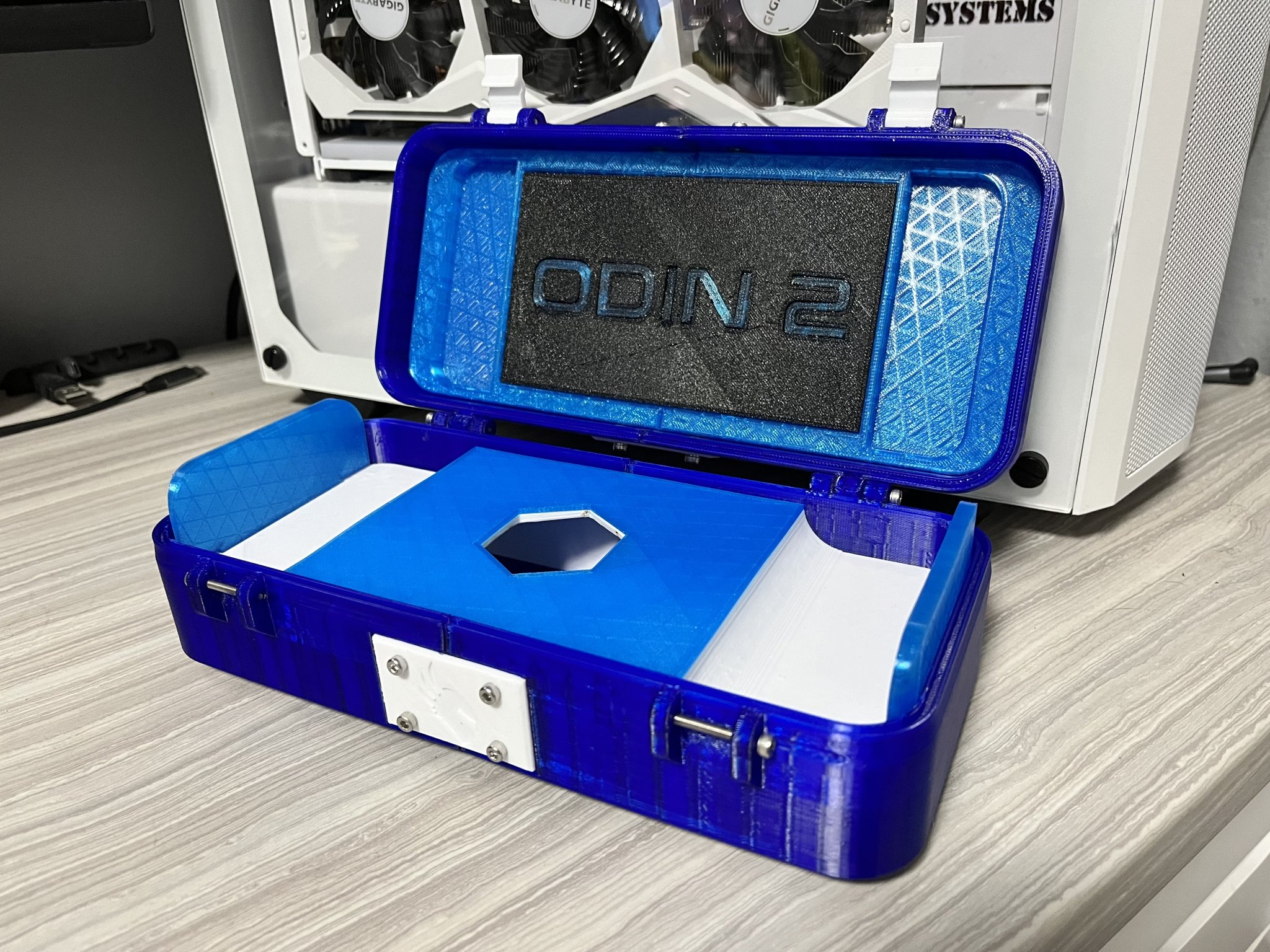

I’ve adjusted the model from Whity to fit the ayn Odin 2/Pro/Max. Since the Odin is relatively large, I designed the model to be printable on smaller printers like the Ender 3. The box provides substantial protection around the Odin, incorporating inserts to secure it and additional space for accessories such as charging cables and adapters. Parts in direct contact with the Odin can be 3D printed in TPU to avoid scratches and serve as a buffer in case of a fall. The box can be printed with either the new or old Odin logo on the lid (all files are uploaded here).

For assembly, you’ll need:

• Glue
• M3 Screws (6x 25mm & 12x 6mm)
• M3 Nuts (12x)
• Soldering iron (optional)

Các phần sau đó được lắp ráp và kết nối với các tấm kết nối nhỏ và vít M3. Để tăng cường độ ổn định, bạn có thể chọn dán các phần lại với nhau hoặc hàn chúng bằng một mỏ hàn. Trong bài thử nghiệm, tôi đã chọn phương pháp sau, làm nóng chảy các phần riêng lẻ ở bên trong bên cạnh việc vặn chúng lại với nhau. Điều này đạt được độ ổn định rất cao mà không làm ảnh hưởng đến vẻ ngoài bên ngoài.

In Hộp:

Đầu tiên, các phần bên ngoài của hộp được in. Để làm điều này, hãy in các phần dưới bên phải và bên trái cũng như các phần nắp bên trái và bên phải. Phần nắp bên trái có một lỗ khoét cho logo Odin và nên được in với các hỗ trợ tương ứng. Bạn có sự lựa chọn giữa logo mới và cũ; tùy theo sở thích của bạn, hãy tải xuống và in phần tương ứng. Để lắp ráp, bạn cũng sẽ cần các mảnh kết nối (biểu tượng). Bạn có thể chọn giữa một mảnh kết nối đơn giản hoặc một mảnh với logo Odin mới. Ngoài ra, hãy in hai mảnh kết nối cho nắp và các chốt. Tùy chọn, bạn có thể in chính logo.

Lắp Ráp Hộp:

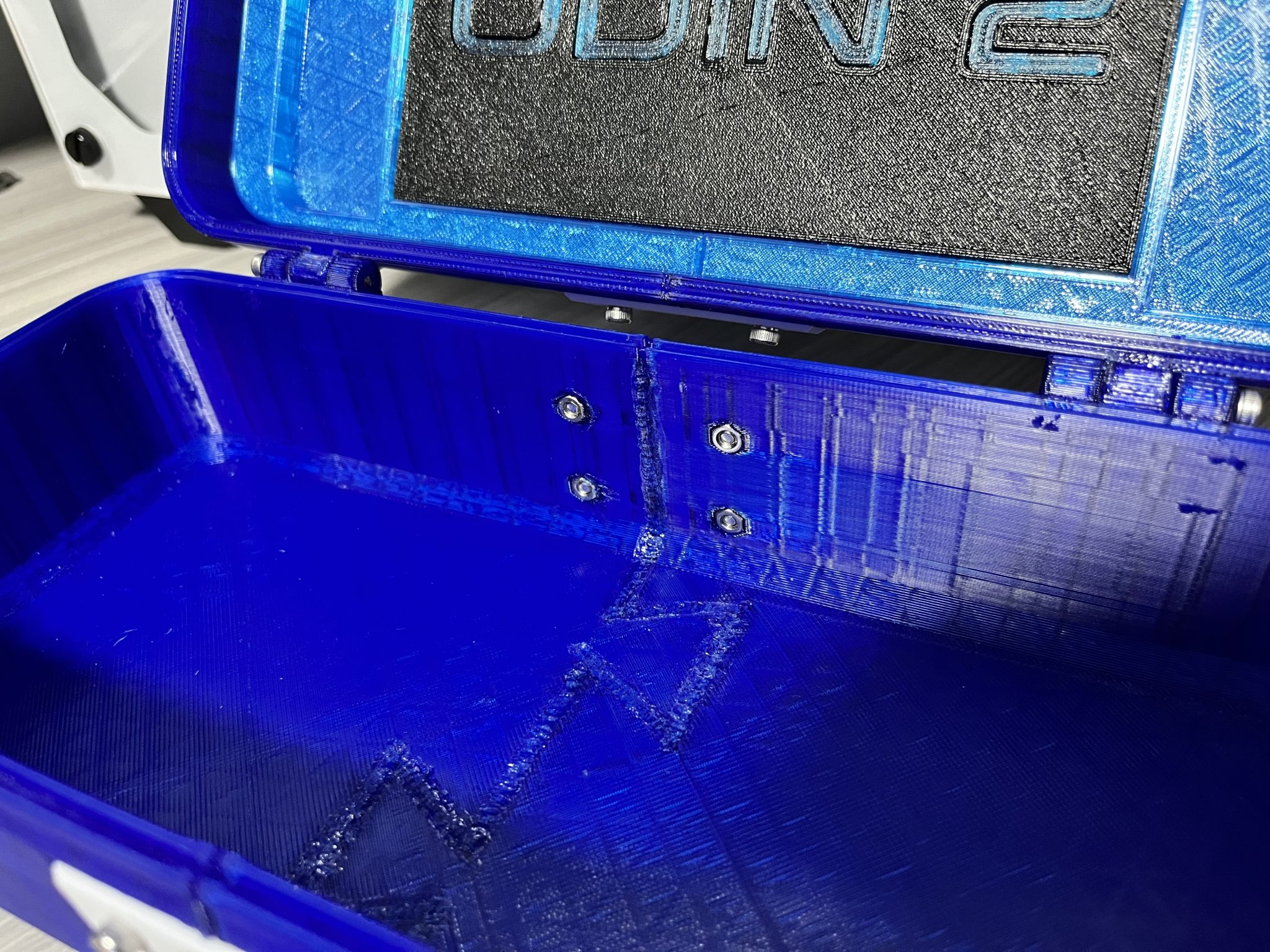

• Khi mọi thứ đã được in, hãy lắp ráp 4 phần riêng lẻ của hộp bằng cách sử dụng các mảnh kết nối hình ghép.
• Bây giờ, hãy chèn các đai ốc vào bên trong hộp. Mẹo: Nếu các đai ốc khó chèn vào, bạn có thể ấn chúng vào bằng một cái kẹp hoặc từ từ làm nóng chảy chúng bằng một mỏ hàn.
• Tiếp theo, lấy các tấm kết nối (hoặc biểu tượng), đặt chúng ở vị trí tương ứng trên hộp và vặn chúng bằng các vít M3 6mm.
• Bây giờ hãy ghép hai nửa của hộp lại với nhau và kết nối chúng bằng các vít M3 25mm.
• Sau đó, bạn có thể gắn các chốt bằng cách sử dụng phần còn lại của các vít M3 25mm (hai cái được vặn vào phần dưới để các chốt có thể bám vào chúng).
• Tùy chọn: Nếu bạn đã in logo tự làm, bạn có thể dán nó vào lỗ khoét trong nắp. Mẹo: Logo rất mỏng, và tùy thuộc vào loại keo được sử dụng, nó có thể nhìn thấy sau khi lắp ráp. Vì vậy, hãy cố gắng phân phối đều keo trên logo.

In Đáy Chèn:

Để lắp đặt phần chèn ở dưới cùng của hộp, bắt đầu bằng cách in phần chèn hai lần (hai phần này sẽ được lắp lại với nhau để tạo thành phần chính của chèn). Để tăng cường độ chắc chắn, hãy in hai miếng kết nối, sẽ được dán vào bên trong phần chèn sau. Bạn cũng cần hai phần đệm bên và phần trên bằng TPU. Lý tưởng nhất, ba phần này nên được in bằng TPU để đảm bảo bảo vệ tối ưu và tránh làm hỏng thiết bị.

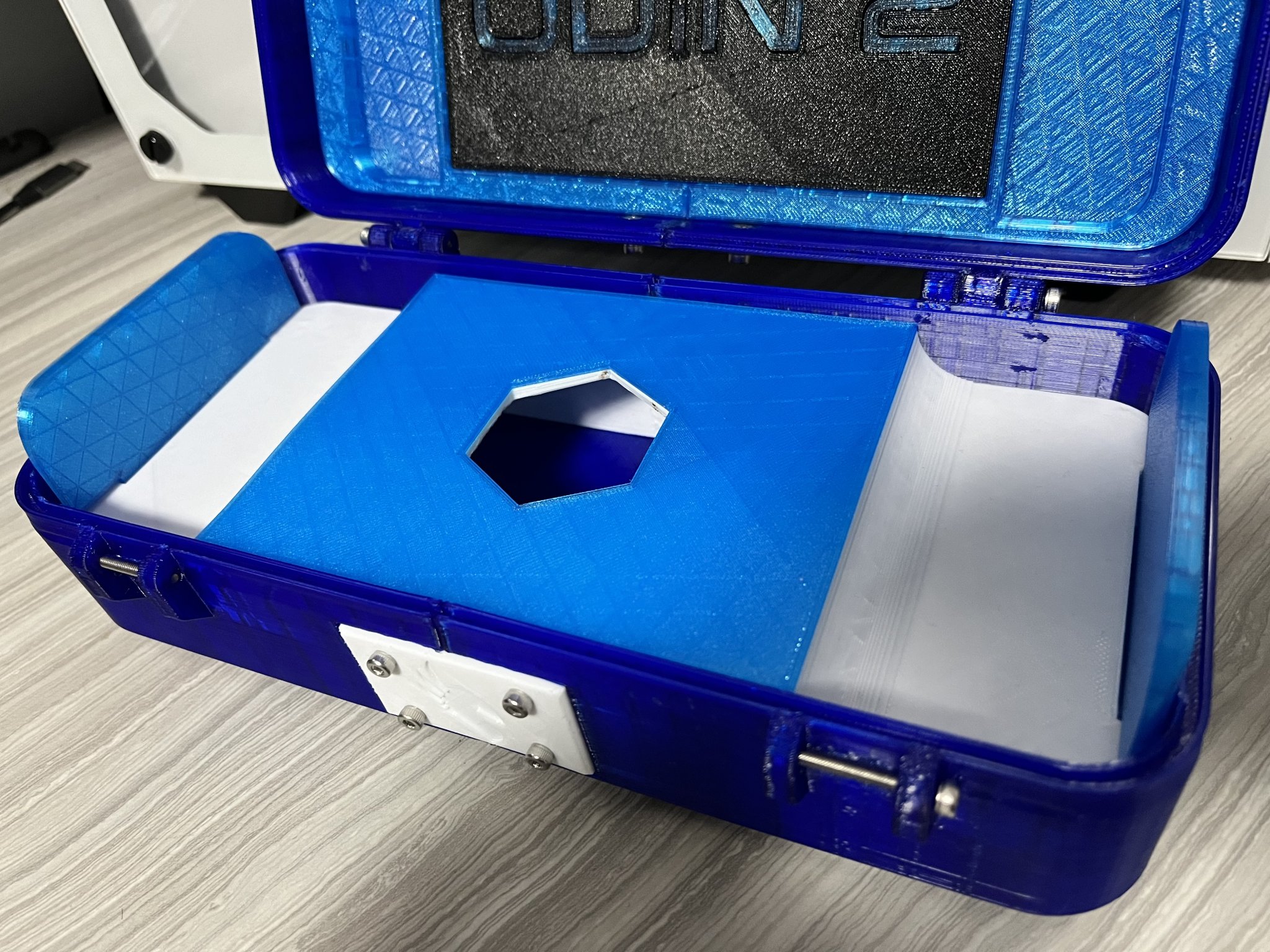

Lắp ráp phần chèn dưới:

Hãy cẩn thận không để dán phần chèn vào hộp, vì điều này sẽ ngăn không gian bên dưới được sử dụng làm kho chứa!

• Đầu tiên, dán hai phần chèn lại với nhau hoặc hàn chúng bằng một mỏ hàn.
• Tiếp theo, dán hoặc hàn hai miếng kết nối vào các rãnh bên trong phần chèn.
• Khi phần chèn đã được lắp ráp, dán các miếng đệm bên vào các rãnh của phần chèn (đảm bảo rằng các cạnh tròn hướng ra ngoài, phù hợp với phần chèn).
• Cuối cùng, dán phần trên bằng TPU lên trên phần chèn. Nếu bạn đang in các phần bằng vật liệu khác ngoài TPU, vẫn hãy in và dán phần này để tránh Odin bị lung lay, làm cho phần chèn kém ổn định. (Mẹo: Nếu bạn đang in các phần TPU bằng TPU trong suốt, hãy thoa đều keo ở đây để tránh các điểm trong suốt)

In phần nắp chèn:

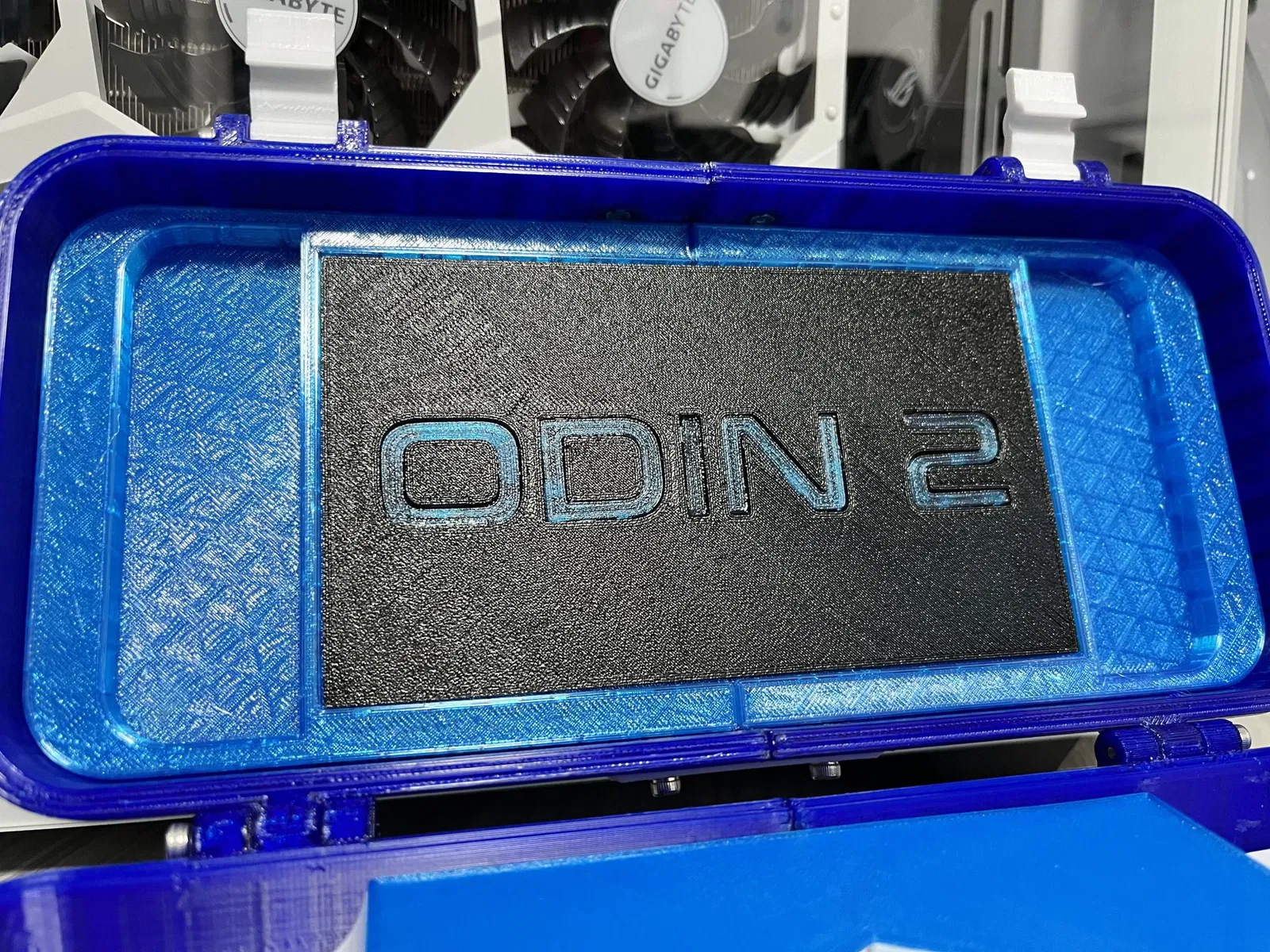

Lý tưởng nhất, hãy in phần chèn cho nắp bằng TPU, vì nó tiếp xúc trực tiếp với Odin. Tuy nhiên, các chữ cái có thể được in bằng bất kỳ vật liệu nào. In hai phần Nắp-Chèn, Nắp-Chèn-Kết Nối, và tùy chọn, các chữ cái cho dòng chữ khắc. Tôi khuyên bạn nên in các chữ cái với mặt nằm trên bàn in để đạt được kết quả tối ưu.

Lắp ráp nắp chèn:

• Kết hợp hai phần chèn lại với nhau và dán chúng lại hoặc chèn chúng vào nắp và dán chúng trực tiếp vào đó. Tôi đã dán phần chèn trực tiếp vào nắp để ngăn nó rơi ra. Cả hai phương pháp đều khả thi.
• Bây giờ, dán Kết Nối Nắp-Chèn vào "màn hình" của phần chèn, tăng cường độ ổn định cho phần chèn.
• Cuối cùng, dán các chữ cái vào các rãnh. Một lần nữa, hãy đảm bảo phân bố đều keo để có một bề mặt gọn gàng.

Chúc mừng, Odin của bạn giờ đây đã có một ngôi nhà thoải mái mới!
