Bộ chuyển đổi đầu công cụ tiêu chuẩn cho Ender 3 NG (XC1)

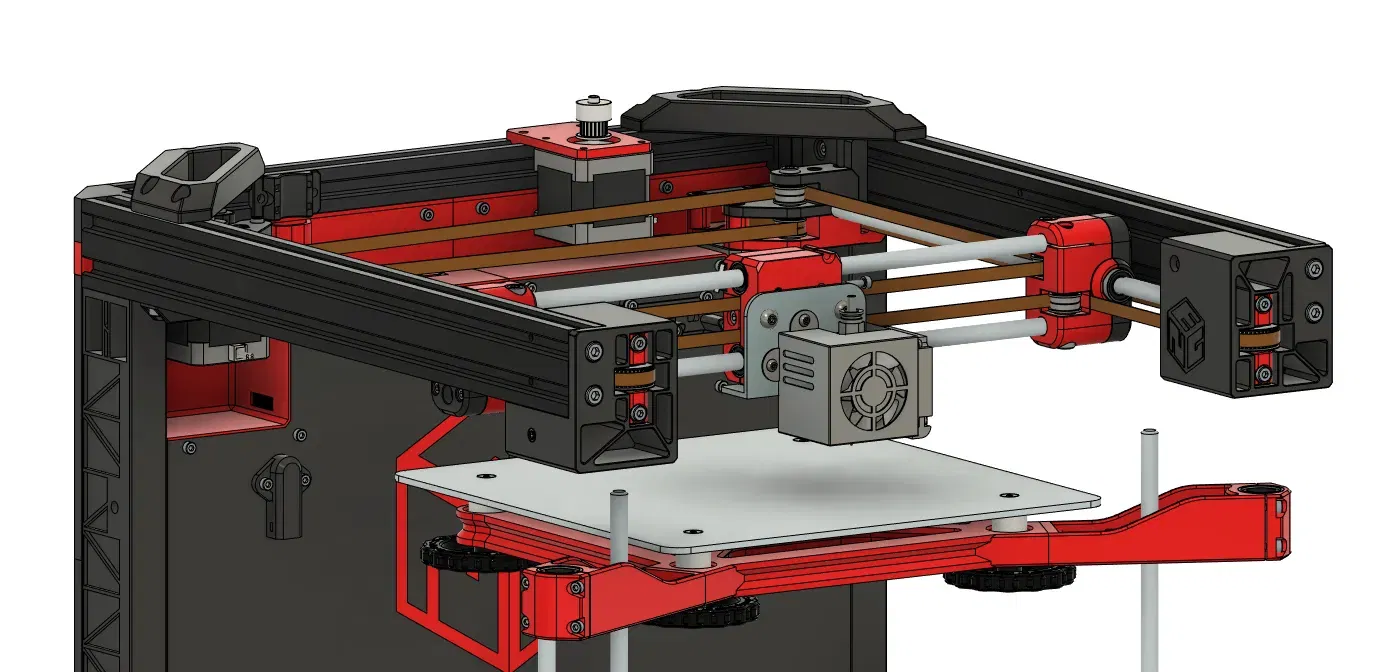

Đây là một bản remix của ENG-XC1_b của Ender 3 NG (tệp gốc được tạo bởi RH3D).

Cảnh báo 1: Nó có thể không hoạt động đúng cách. Tôi chưa hoàn thành việc lắp ráp Ender 3 NG tại thời điểm gửi này. Tôi không có phần cứng cần thiết và chưa thử nghiệm đúng cách phần này.

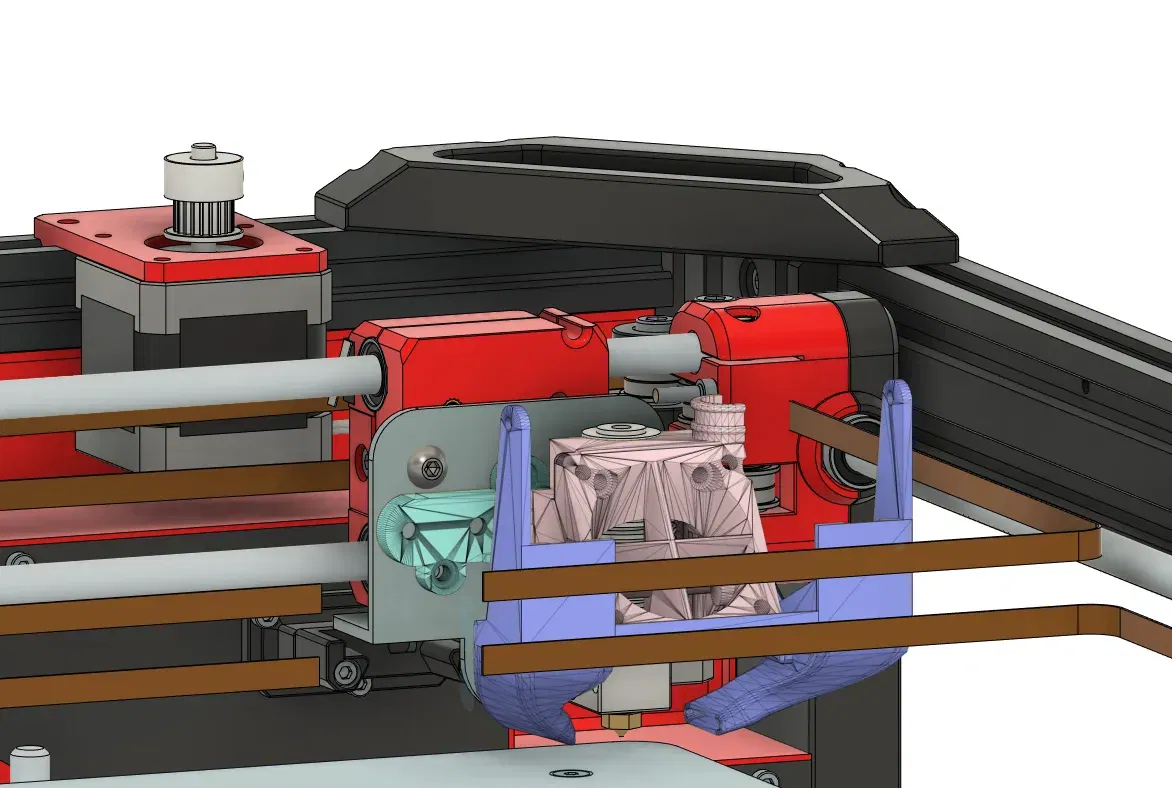

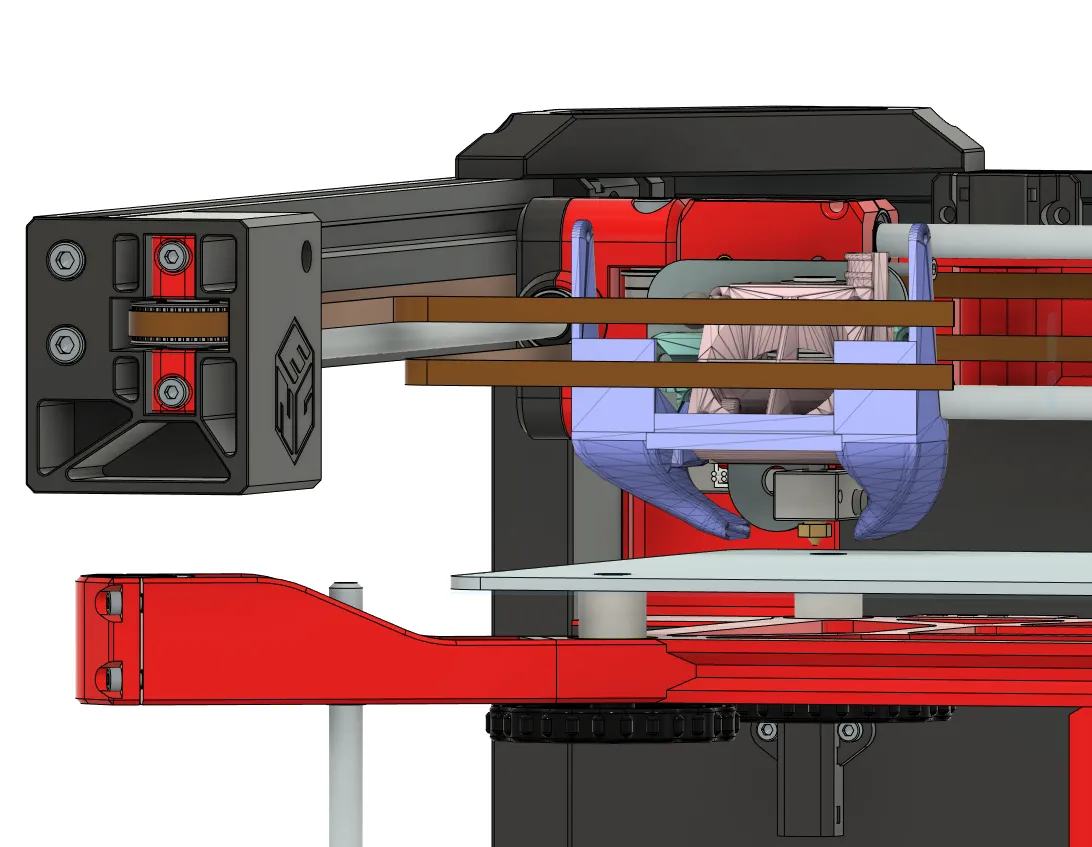

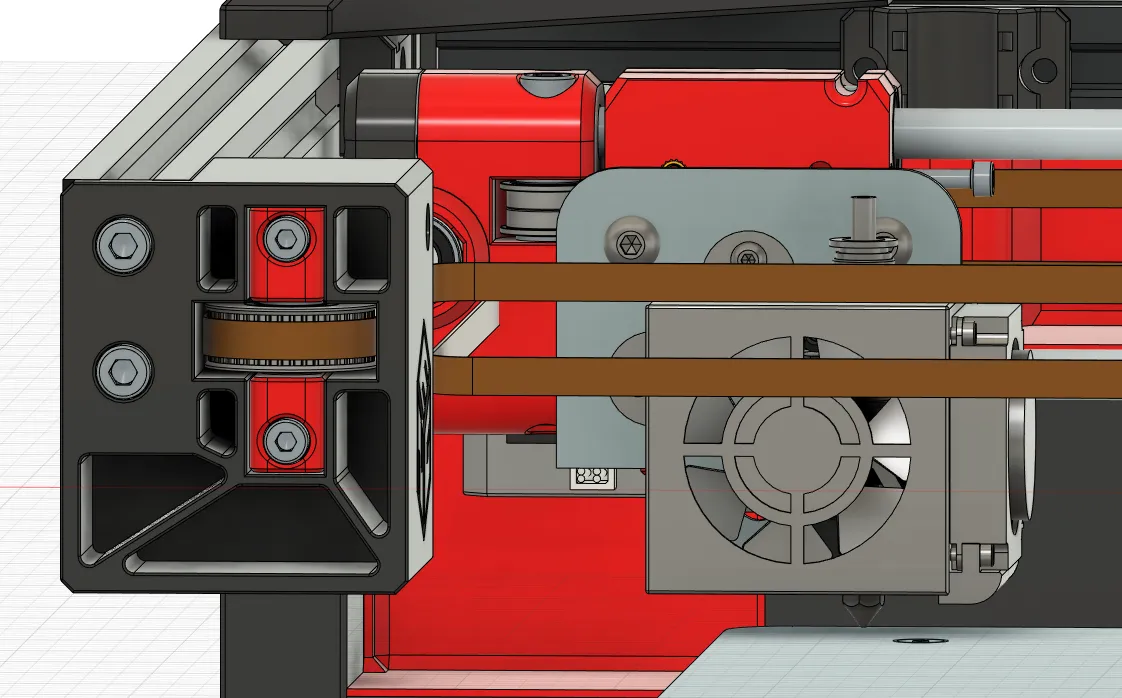

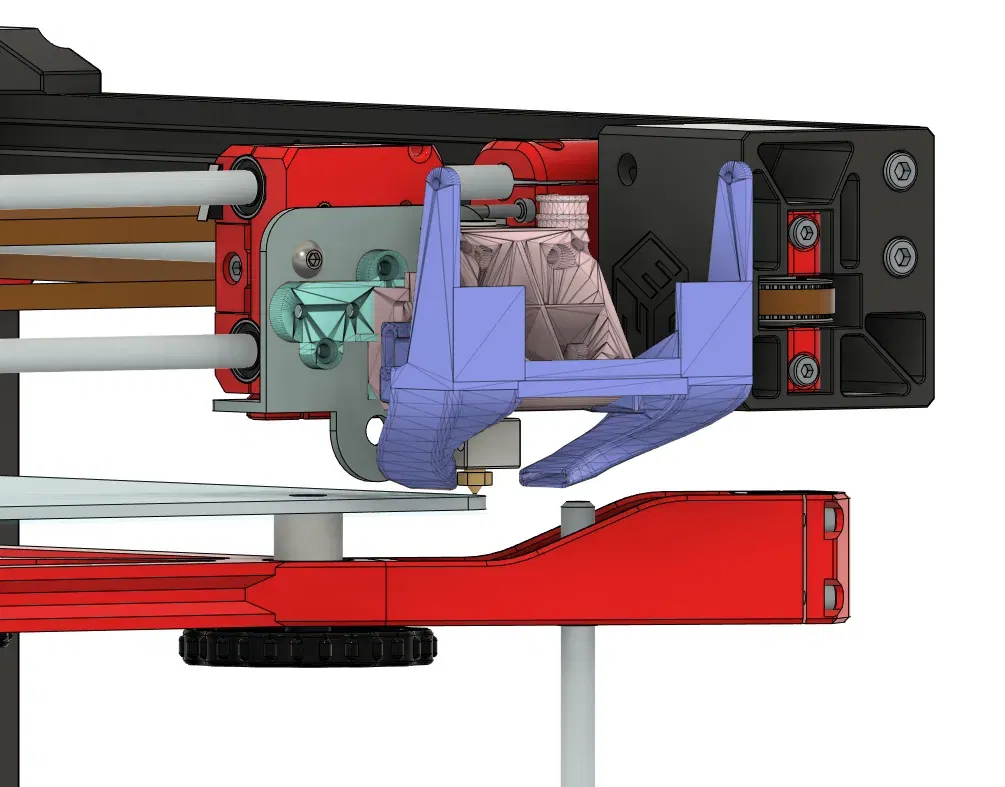

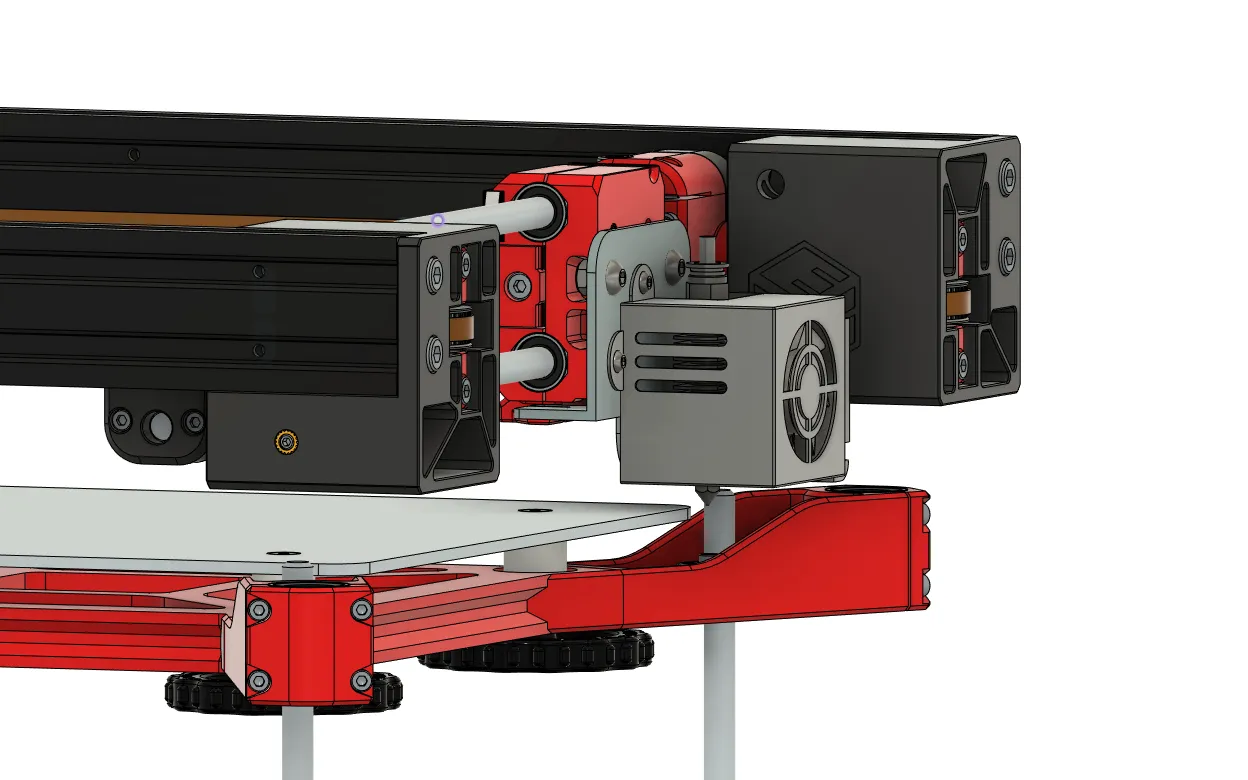

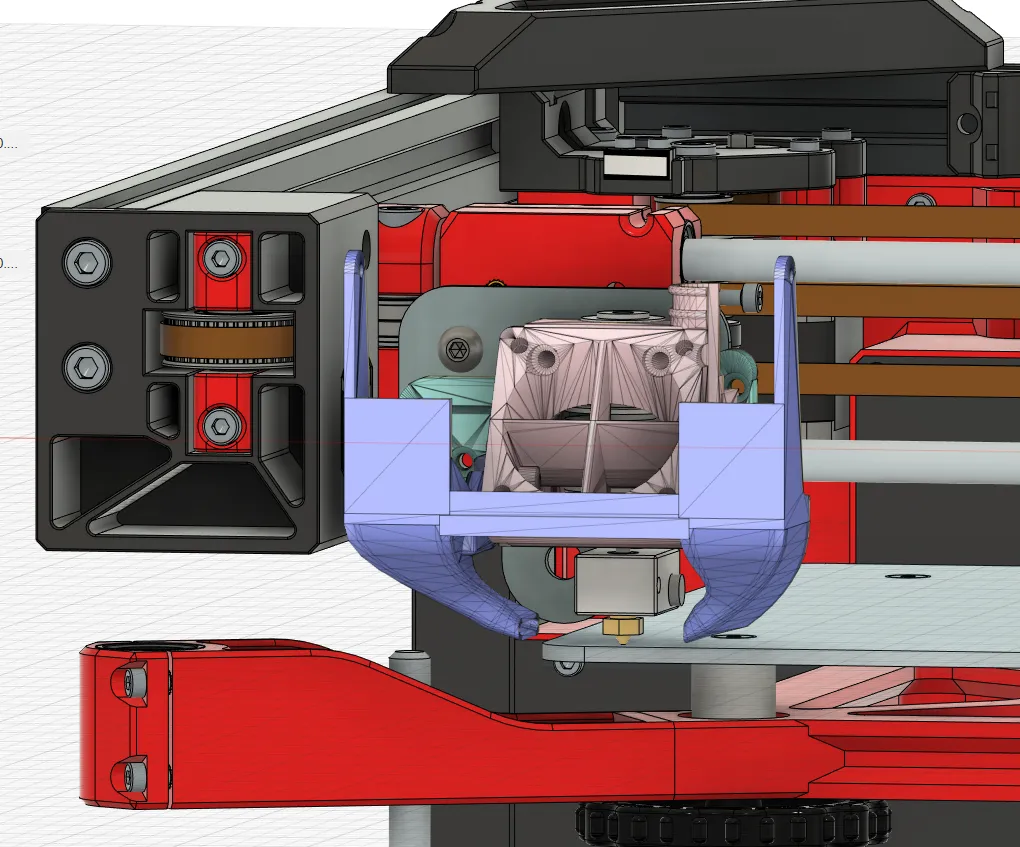

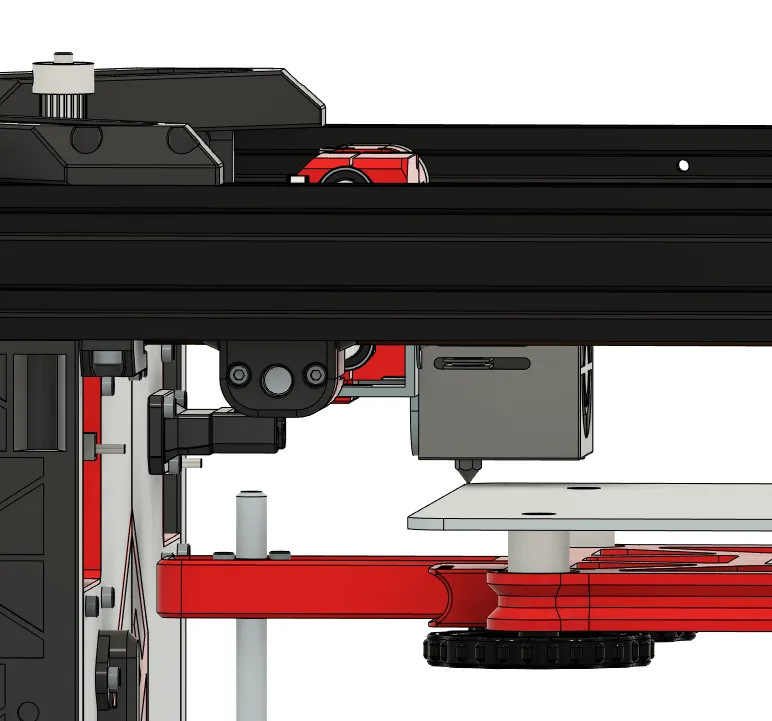

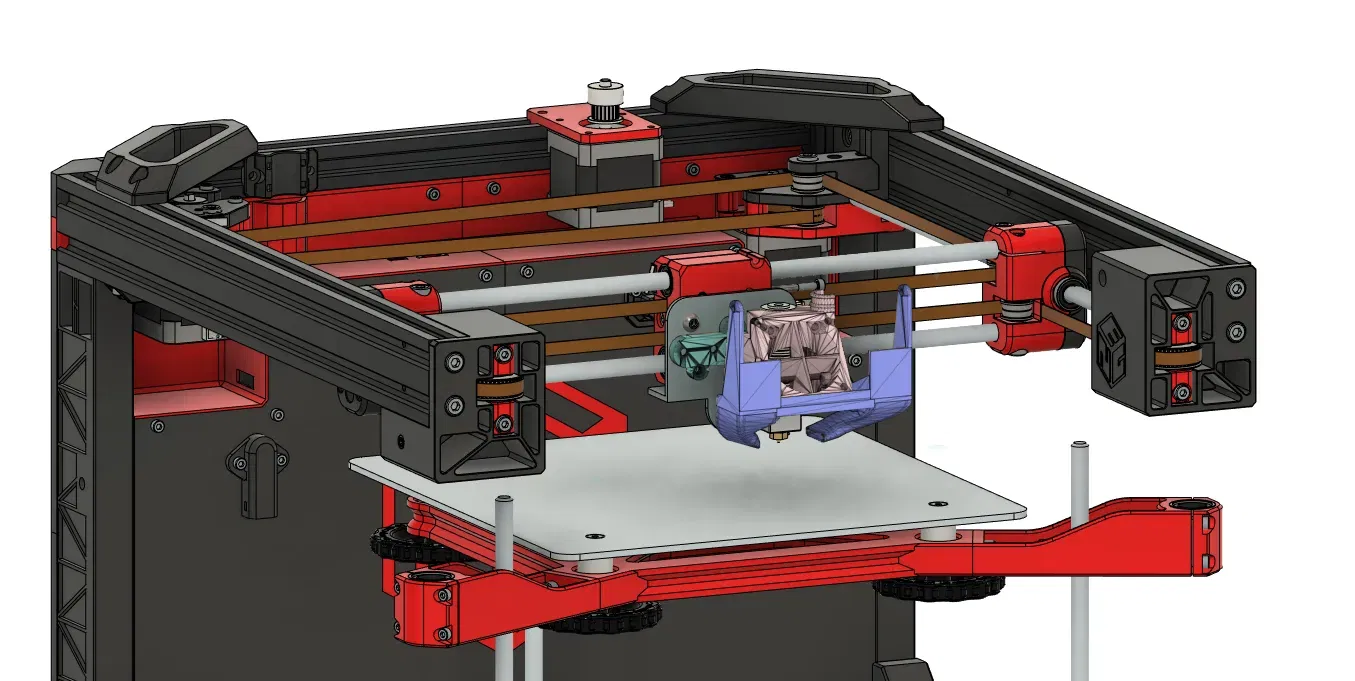

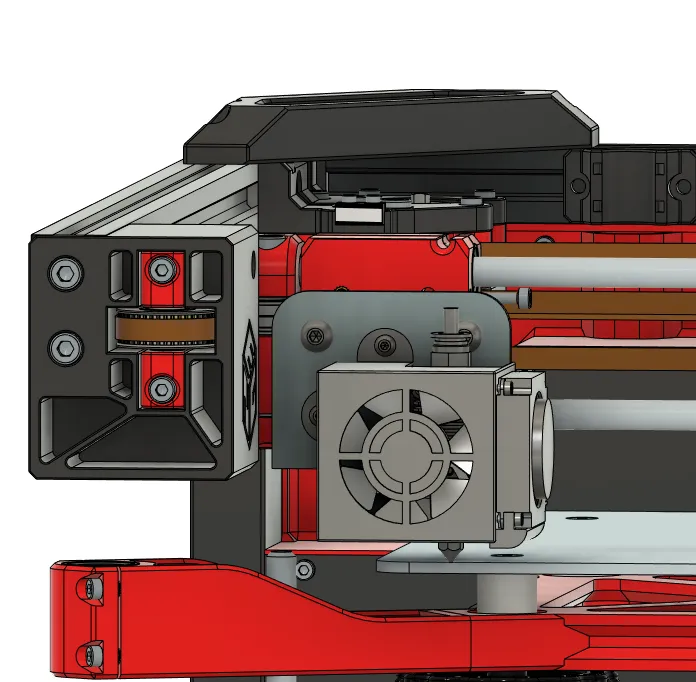

Cảnh báo 2: Bạn sẽ mất diện tích in khi sử dụng phần này. Tôi đã không trung tâm hóa e-plate để tránh phải remix ENG-XC0_b, và đầu nóng nguyên bản của Ender 3 không được trung tâm hóa trên e-plate. Với đầu công cụ nguyên bản, bạn sẽ mất khoảng ~20mm của trục X. Tôi dự định sử dụng nó với Hero Me Gen 5 với hai quạt 5015 và có vẻ như tôi sẽ mất khoảng ~30mm của trục X.

Cảnh báo 3: Nó có thể không tương thích với cảm biến Klicky. Tôi không cố gắng hiểu cách mà klicky hoạt động, nhưng có vẻ như lỗ e plate kết nối với bánh xe dưới cùng nằm ở vị trí giống như klicky. Tôi dự định sử dụng nó với bl touch thay thế.

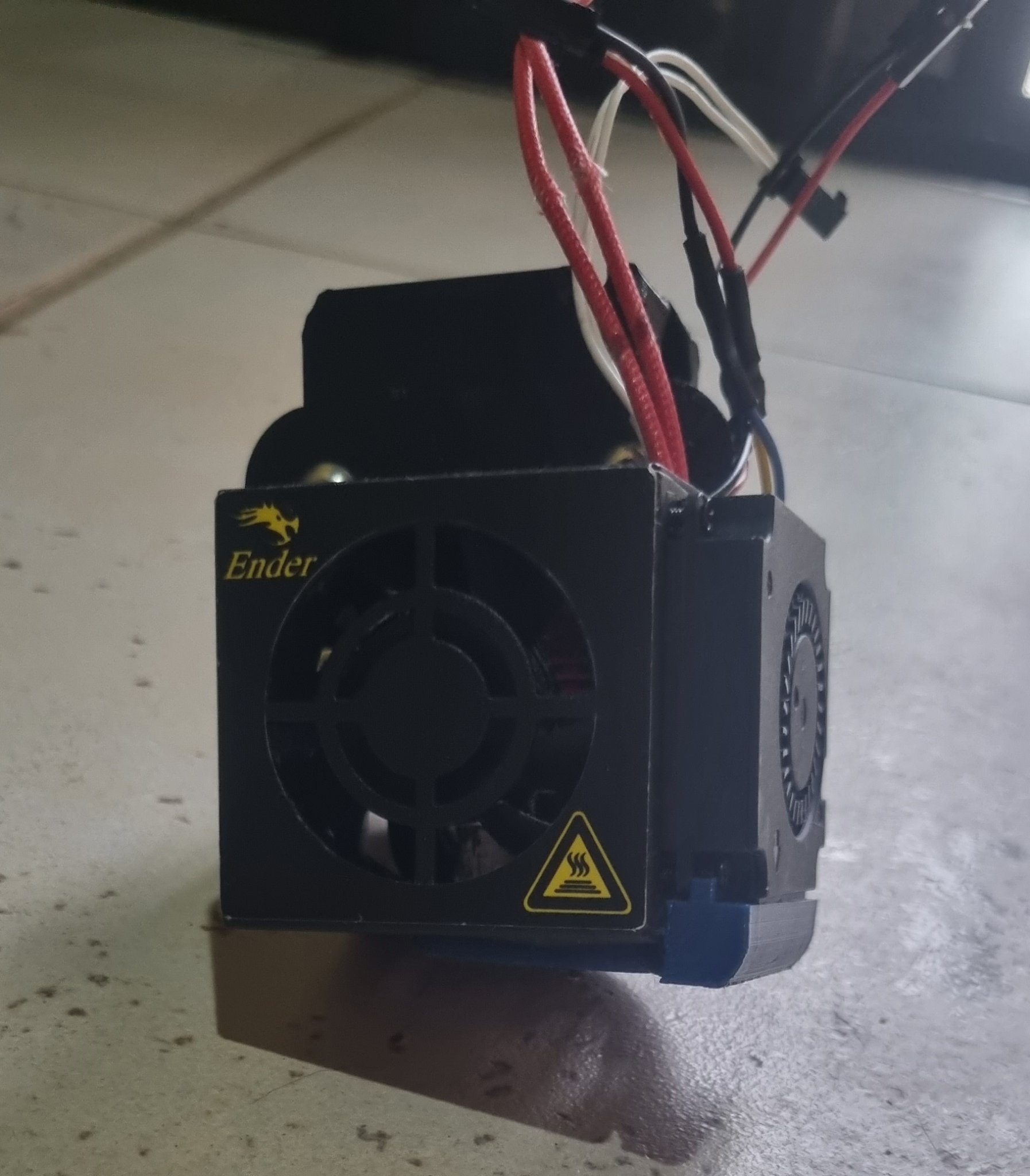

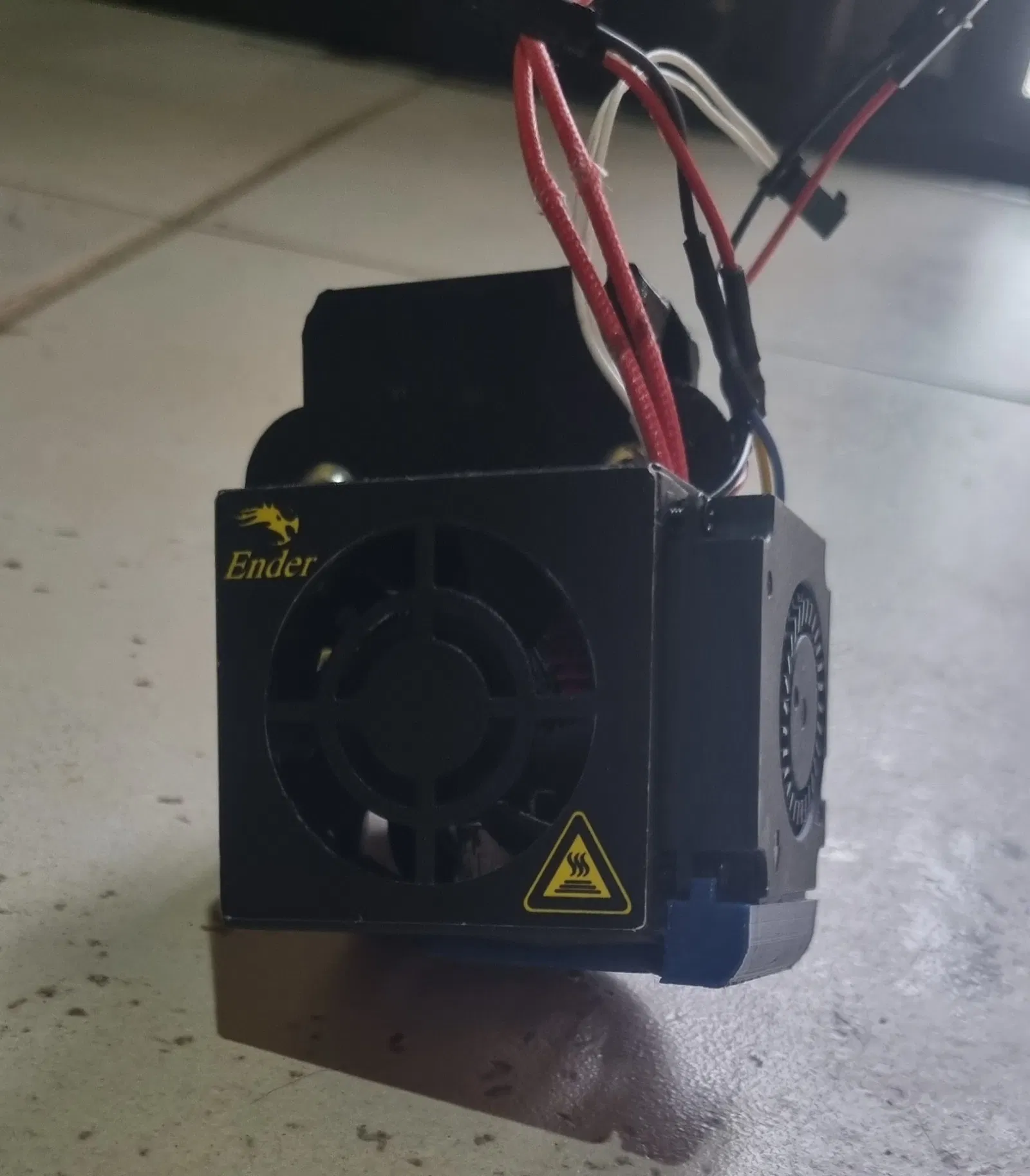

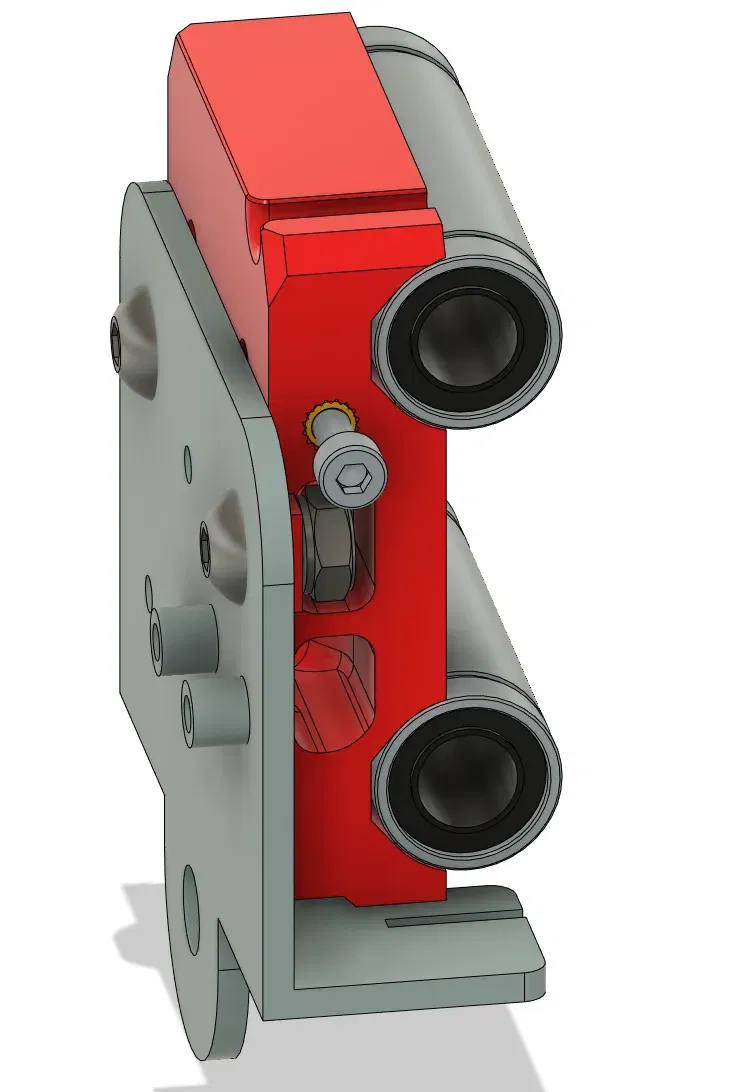

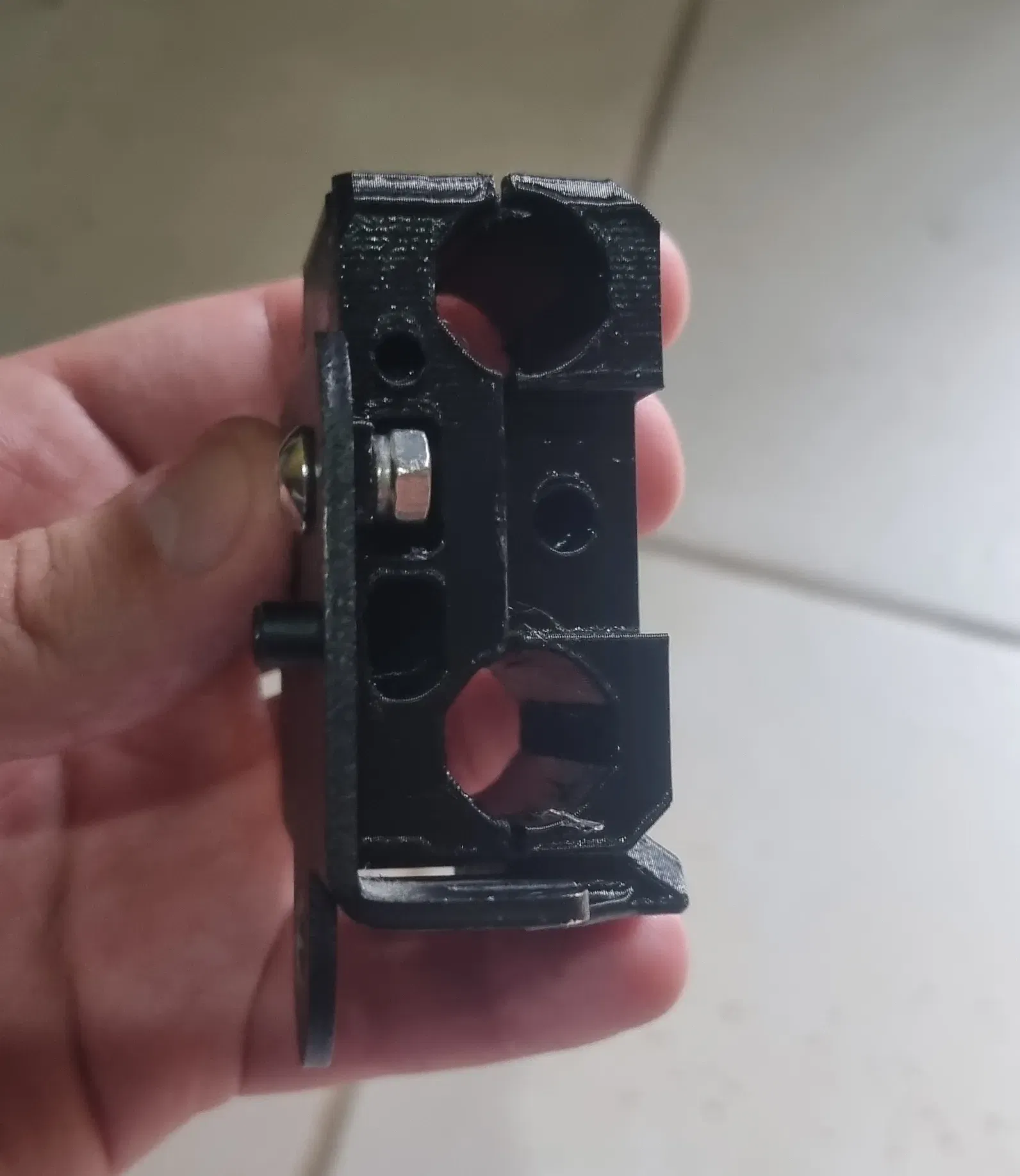

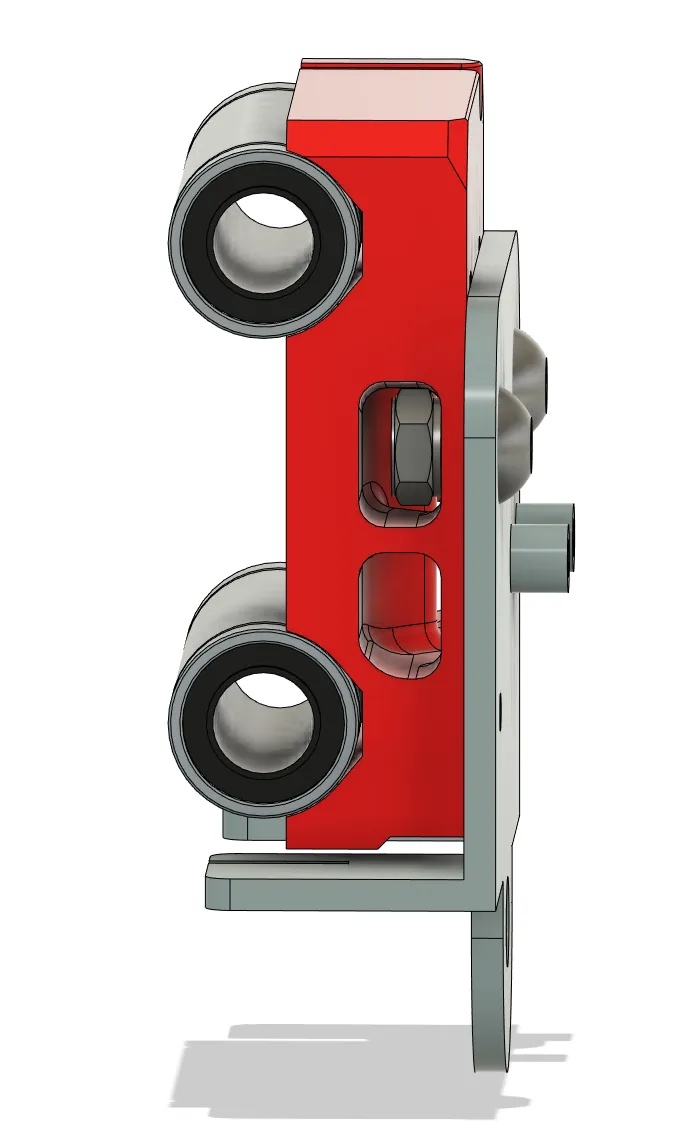

Mục tiêu của bản remix này là có thể sử dụng nó như một bộ chuyển đổi cho e-plate nguyên bản, nhưng cũng có thể sử dụng nó với đầu công cụ của RH3D nếu tôi quyết định trong tương lai. Vì vậy, tôi chỉ thêm một số lỗ để phù hợp với e-plate, một tab nhỏ cho một trong các lỗ, và một lỗ bổ sung để có một “ốc an toàn” nhằm ngăn đầu công cụ chạm vào dây đai thời gian Core XY.

Việc cài đặt cơ bản mà không có ốc an toàn yêu cầu 2 M5x8 (tôi đã sử dụng những cái giữ bo mạch chính nguyên bản) và 2 đai ốc tự khóa M5 (cũng từ Ender 3 nguyên bản: những cái giữ e-plate trong các bánh xe).

Đối với ốc an toàn, bạn cần 1 chèn nhiệt tiêu chuẩn M3 (Đường kính lỗ 4.1mm, chiều dài chèn 5,7mm) và 1 ốc M3 hơi lớn. Nếu tôi không nhầm, đầu công cụ nguyên bản nên sử dụng M3x14. Đối với Hero Me, tôi có thể sử dụng M3x22 hoặc M3x25.
