Đầu Dẫn Động Trực Tiếp UM2 Volcano với Bộ Đùn BMG

• Thêm ngàm Creality Touch thay cho cảm biến quang học (cho độ chính xác cao hơn)
• Đổi tất cả các đai ốc ren đồng thành loại 4mm để vừa với đai ốc M3x4mm có đường kính ngoài 4mm (tôi xài thấy ổn)

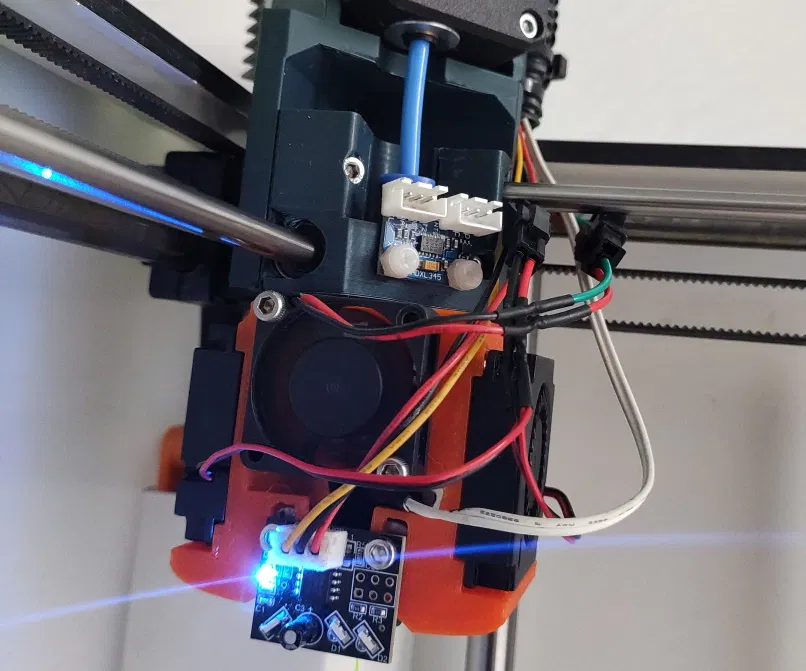

Đây là Đầu Volcano siêu nhẹ cho Ultimaker 2, sử dụng Đầu Volcano và Bộ đùn BMG dẫn động trực tiếp, bao gồm cả ADXL345 để dùng Input Shaping với Klipper.

Các thanh trượt tuyến tính được cố định bằng cách dùng đai ốc M3x4 ren xoắn và ốc M3 từ trên xuống dưới của đầu. Bộ đùn được đặt cao hơn vỏ máy để không bị va chạm.

Thiết kế này sử dụng đai ốc M3x4 ren xoắn và ốc M3.

Cách lắp ráp:

• Gắn các đai ốc ren xoắn vào bộ phận
  • Gắn các thanh trượt tuyến tính vào trong khối
  • Cố định các thanh trượt tuyến tính bằng ốc M3 từ trên và dưới
  • Gắn bộ phận dẫn động trực tiếp
  • Lắp đầu in vào máy in rồi đặt các thanh trượt tuyến tính vào bên trong
  • Cố định đầu in trên các thanh trượt tuyến tính bằng cách gõ nhẹ các khối lắp vào trong máy in
  • Chỉnh thẳng các khối lắp một cách nhẹ nhàng
  • (Tùy chọn) Gắn Cảm biến Cân bằng Hồng ngoại bằng một vòng đệm ở phía sau
  • Gắn Đầu Volcano vào đầu in
  • Cắt ống theo đúng chiều dài giữa BMG và Volcano
  • Gắn BMG và Động cơ Bước
  • Gắn tất cả các bộ phận điện tử
  • Chú ý quản lý dây cáp
  • Thiết lập Tọa độ Homing mới cho Z (của tôi là position_endstop=292.7)
  • Thiết lập Cảm biến Cân bằng Hồng ngoại
