Adapter cho Giá đỡ Cuộn dây

Chào bạn,

Trong vài tháng gần đây, mình đã sử dụng và thử nghiệm một vài cái giá đỡ cuộn dây (spool holder) kể từ khi bắt đầu in 3D.

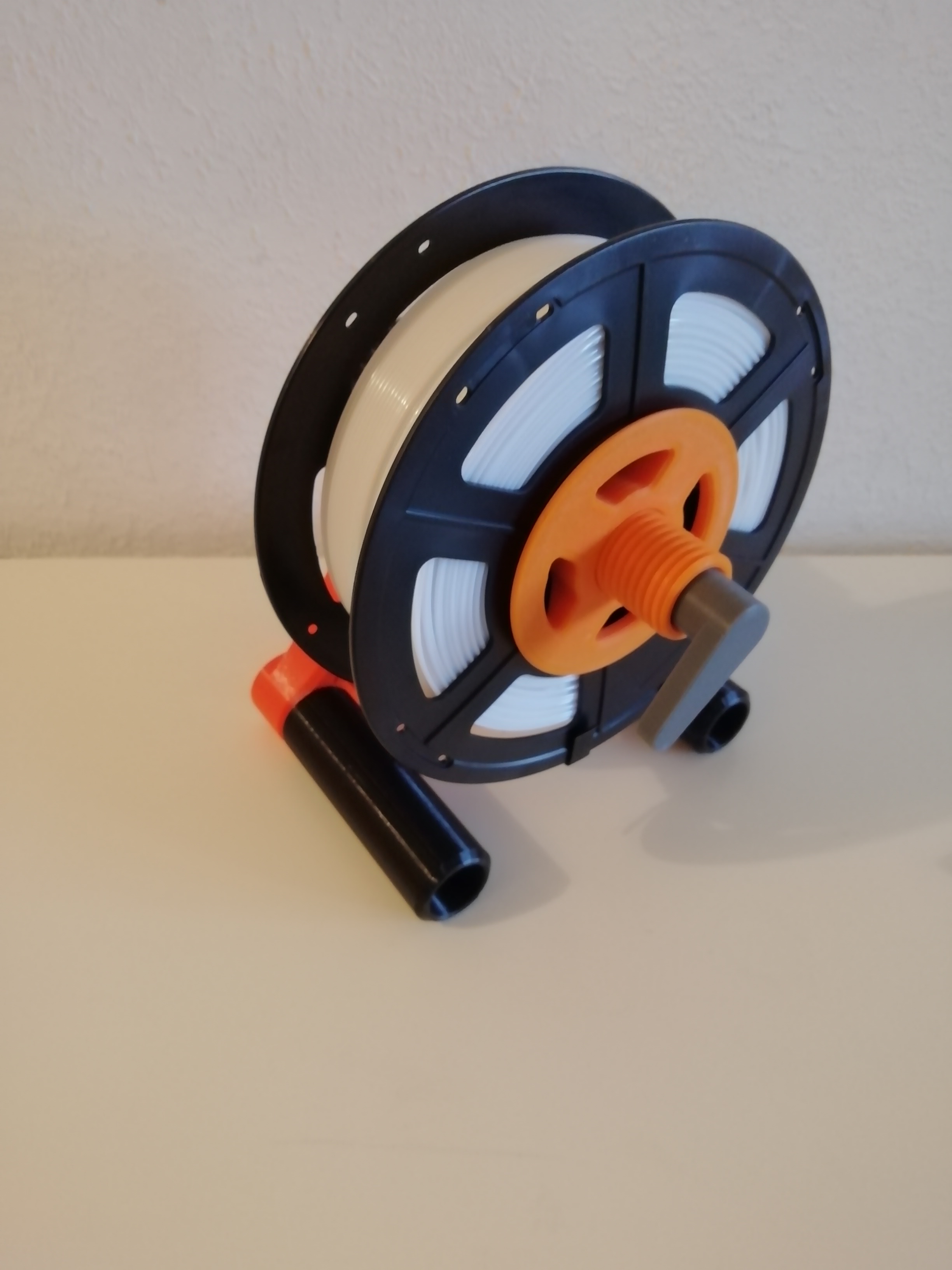

Mình thích nhất cái này đây: Giá đỡ cuộn dây Elegoo Neptune 2/3/4 có vòng bi của XMAN_Prints (hình 10) https://www.thingiverse.com/thing:4971375

Đối với máy Prusa MK4 mới, mình đã in cái này: Bản Remix giá đỡ cuộn dây Original Prusa của DaHouzKat (hình 7) /3d-model/ban-sua-doi-gia-do-cuon-original-prusa

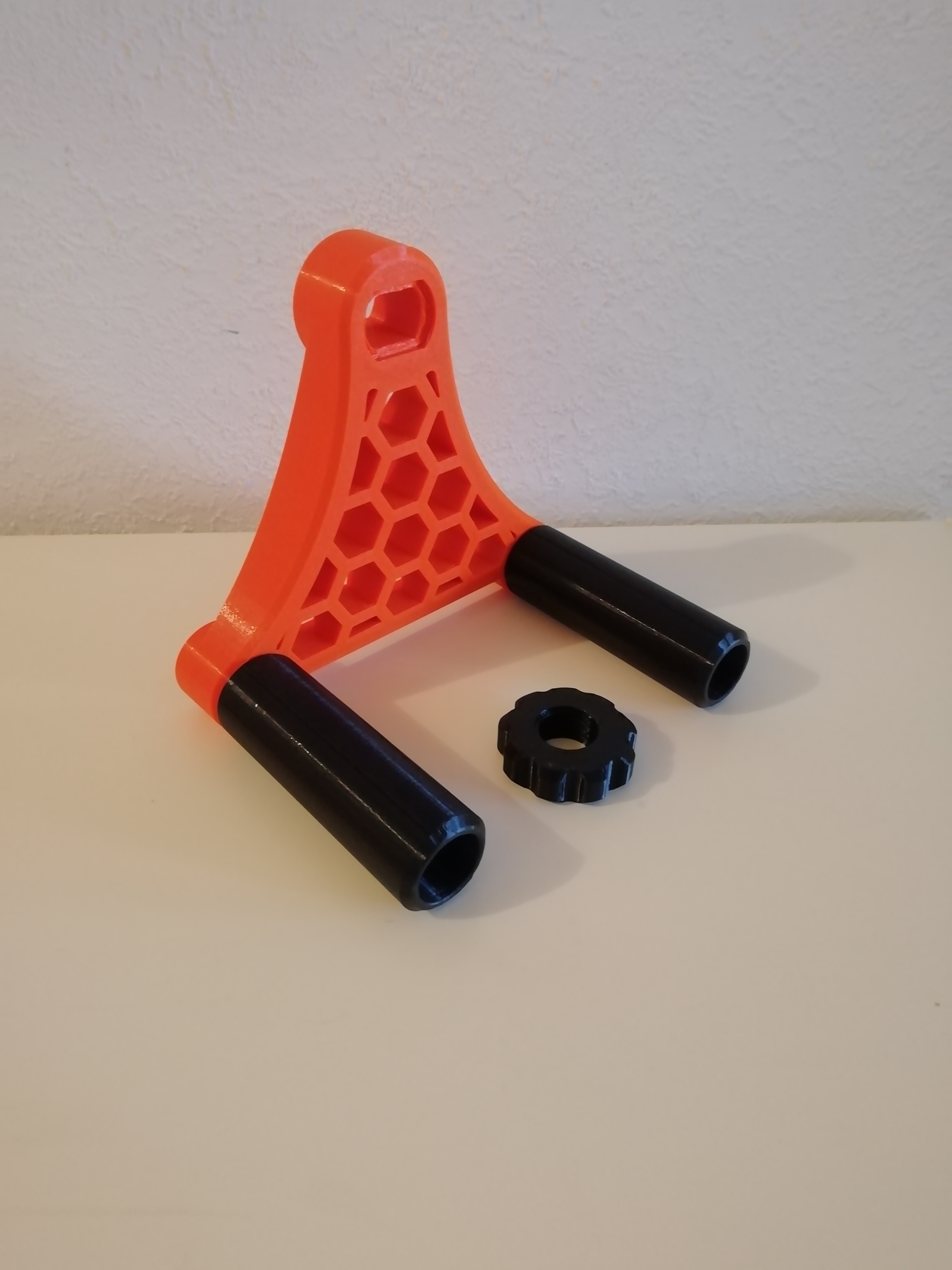

Nhưng mình không thích việc đặt cuộn dây trực tiếp lên trên máy in, nên sau một hồi tìm kiếm mình đã tìm thấy cái này đây: Giá đỡ cuộn dây - 2kg, 1kg, 250g của Hugo (hình 6) /3d-model/nguoi-giu-ong-2kg-1kg-250g

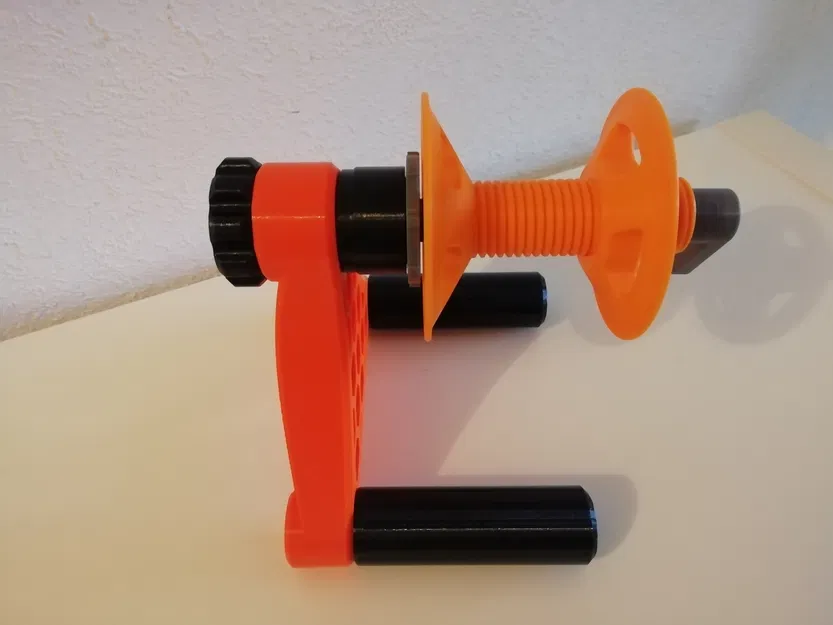

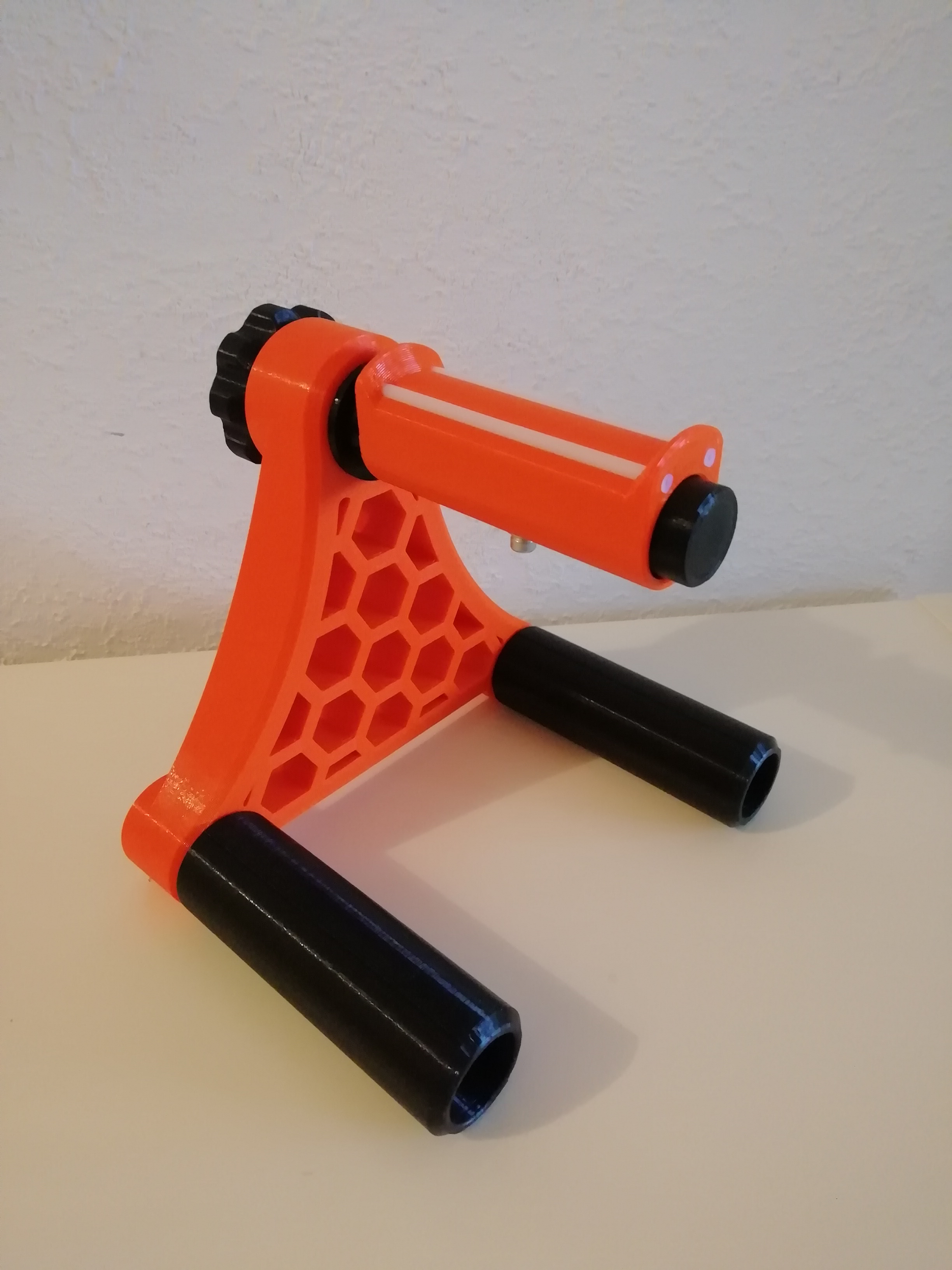

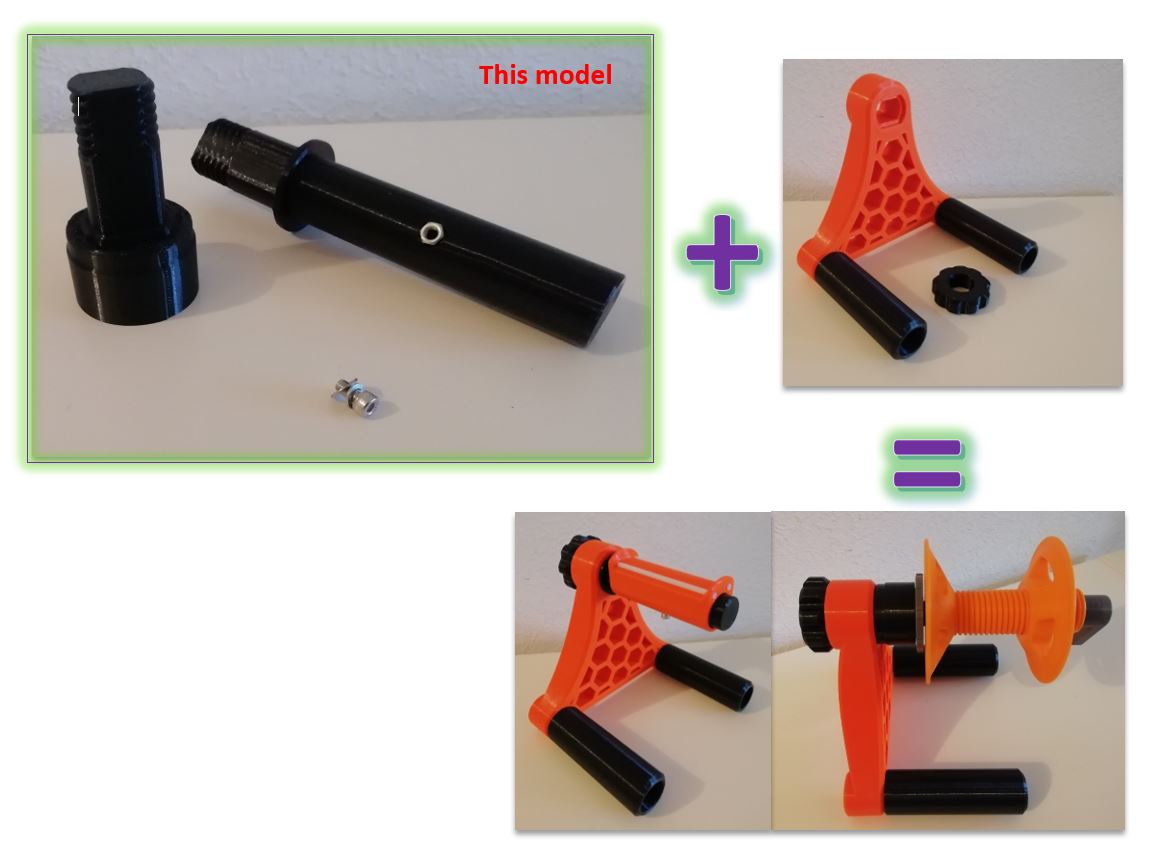

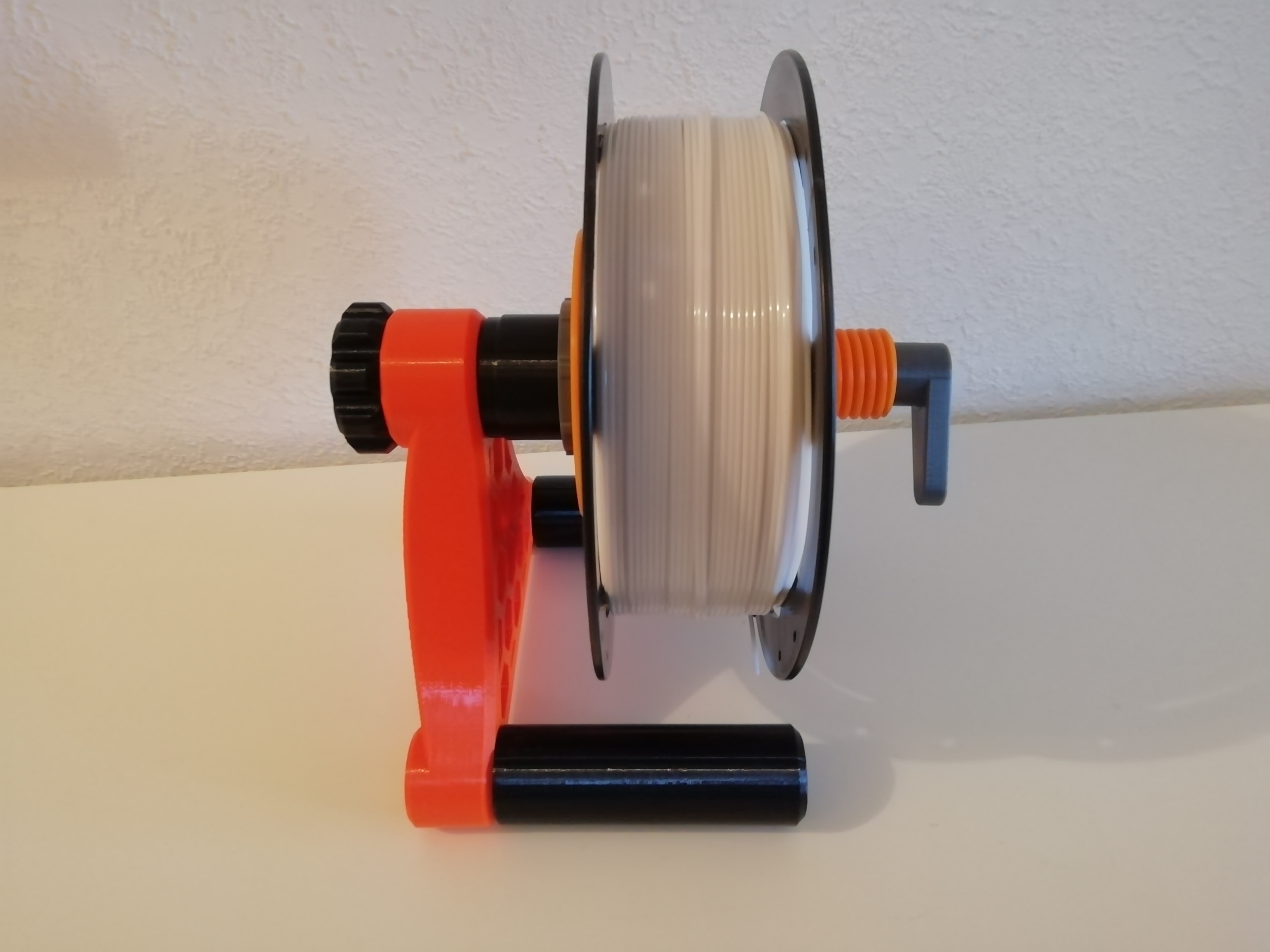

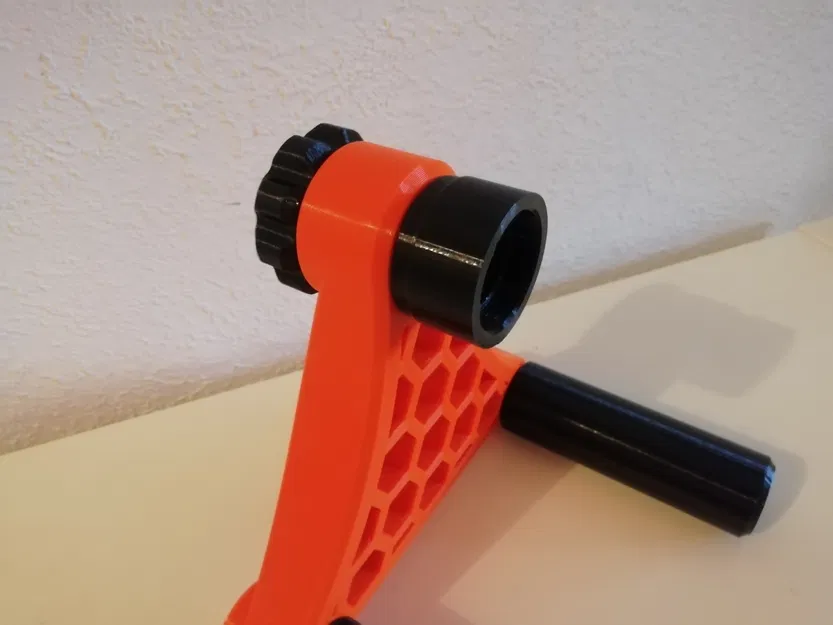

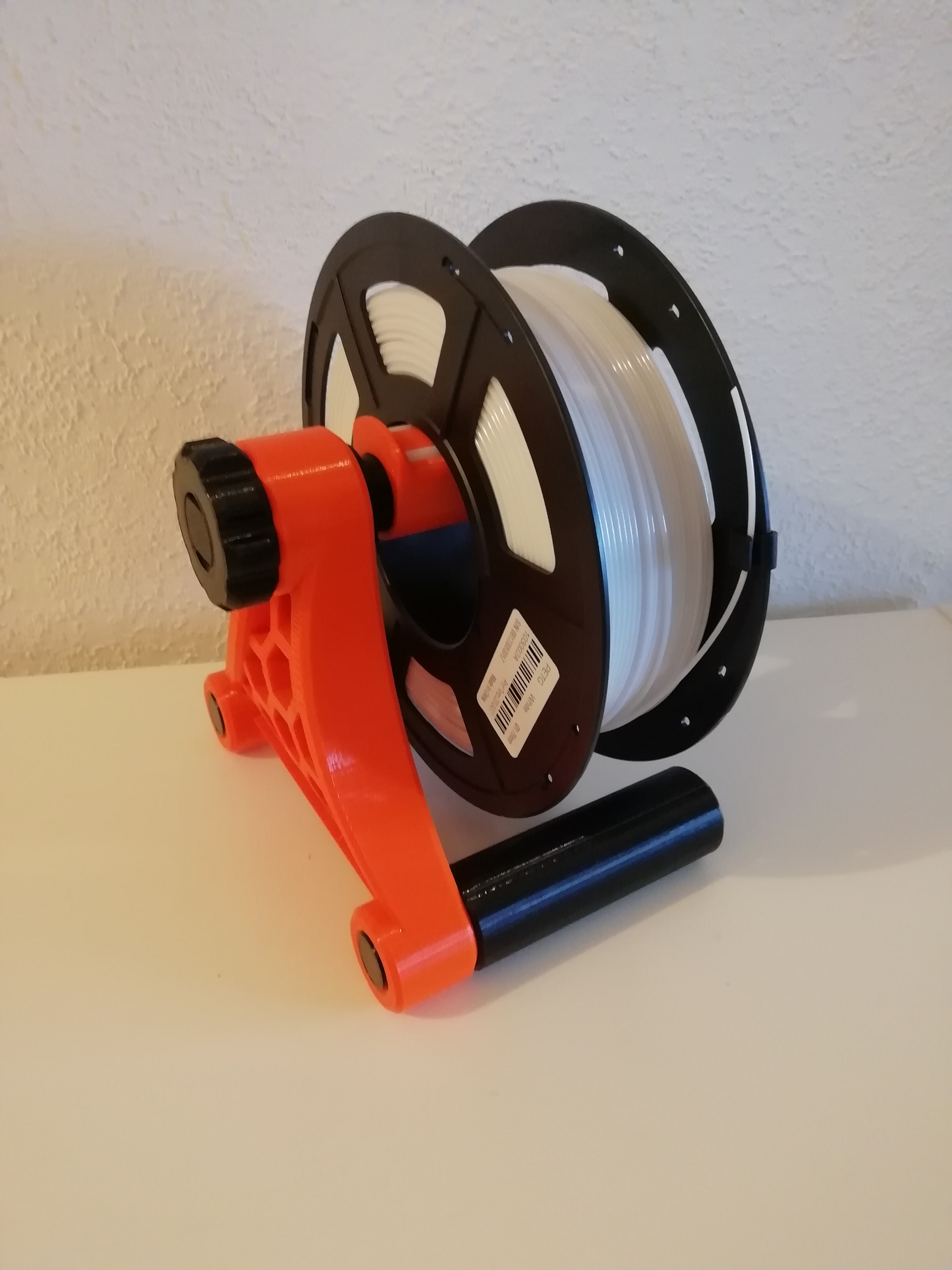

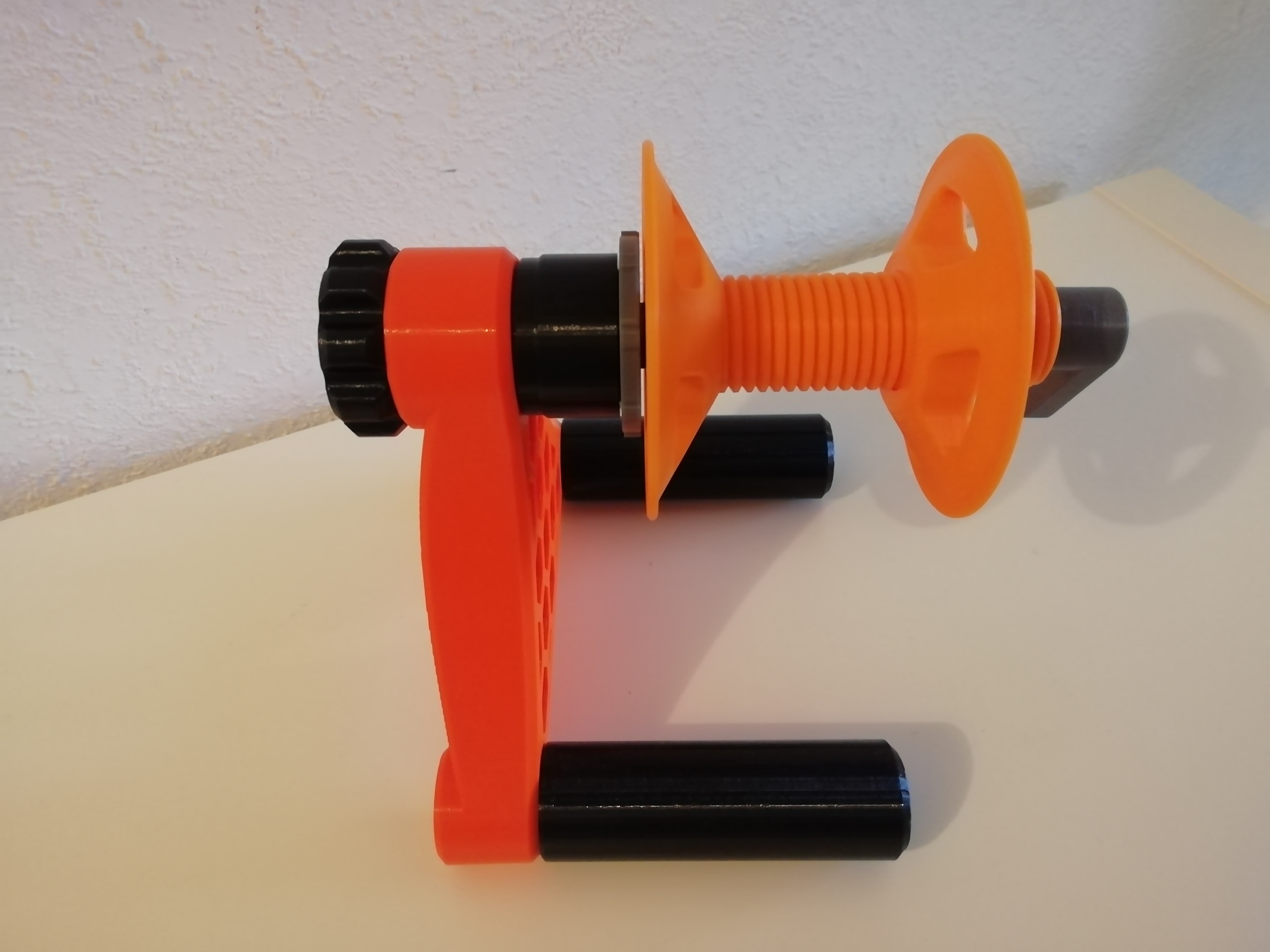

Vì không muốn vứt bỏ hai cái giá đỡ kia, mình đã nảy ra ý tưởng thiết kế hai cái adapter. Nỗ lực của mình đã thành công và giờ mình có thể dùng cả 3 cái cùng lúc.

Đã thử nghiệm và thiết kế cho: Bản Remix giá đỡ cuộn dây Original Prusa >> Phiên bản 77mm Giá đỡ cuộn dây - 2kg, 1kg, 250g >> Phiên bản 1Kg Còn các phiên bản khác của giá đỡ cuộn dây có hoạt động với adapter của mình không thì mình không nói chắc được.

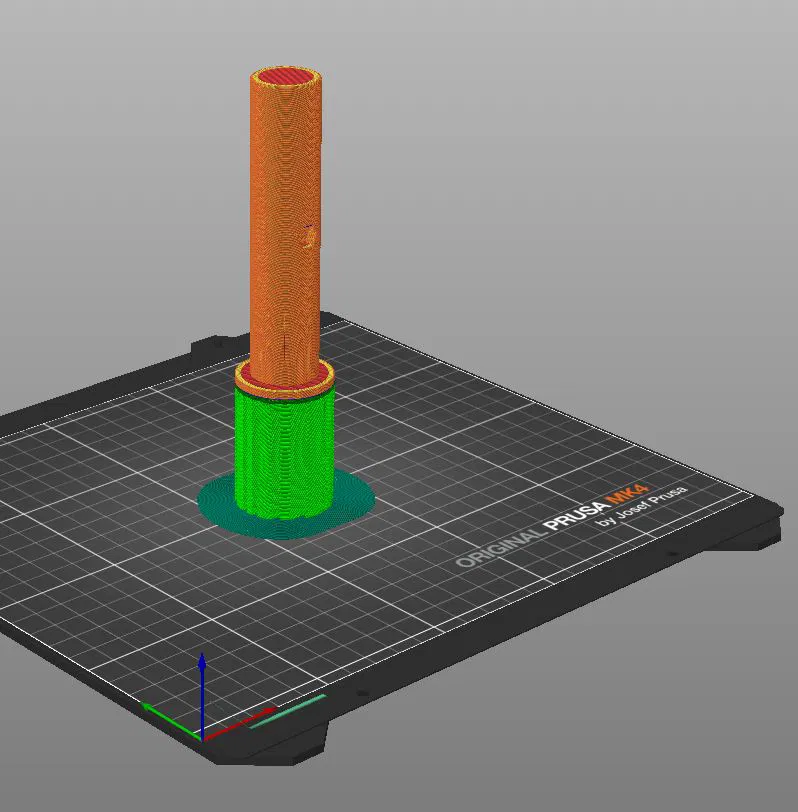

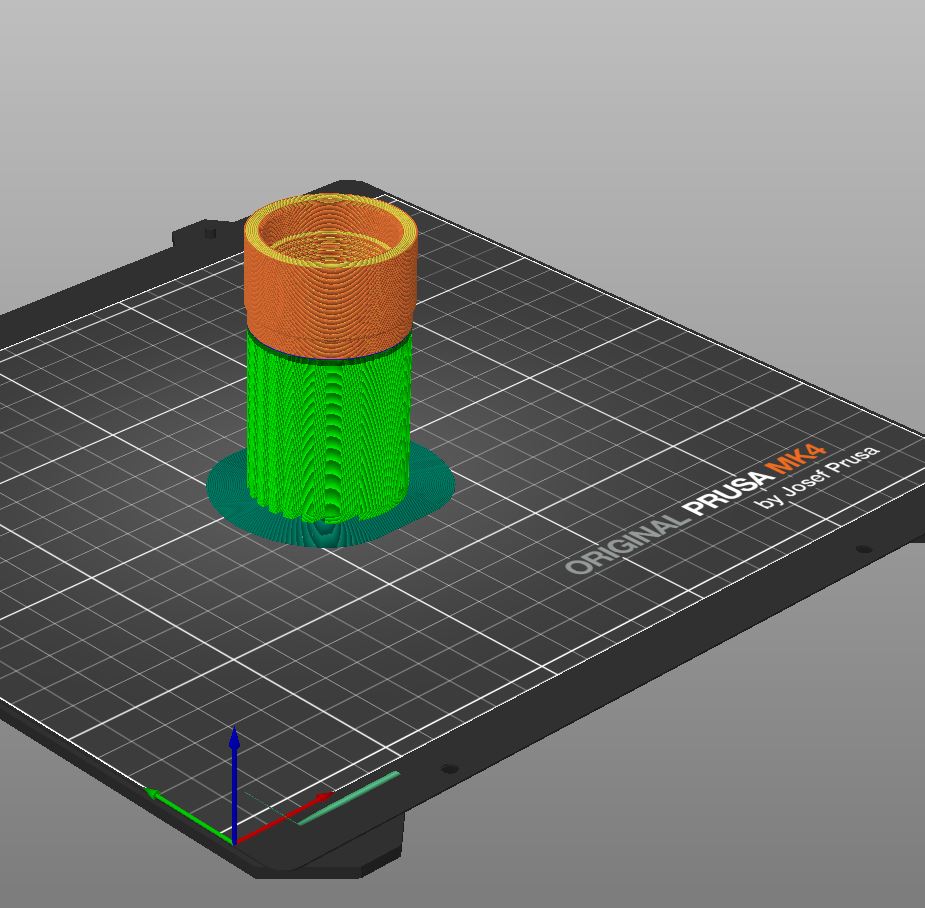

In trên máy Prusa MK4 với: Vật liệu: PETG, không rõ hãng Chiều cao lớp: 0,22 mm Lớp vỏ: 5 cho adapter Original Prusa Spool Holder Lớp vỏ: 7 cho adapter Elegoo Neptune 2/3/4 spool holder Hỗ trợ: có Brim: chỉ brim ngoài, 20 mm Infill: gyroid ở 15% Đầu phun: 0,4mm Hướng in: như trong hình 4 & 5 Thời gian in: ~1h40 & 2h10 với profile Input Shaper 0,4 tiêu chuẩn của MK4 đối với mình

Để sử dụng, bạn cần tải về các bộ phận tương ứng của giá đỡ cuộn dây mà bạn muốn sử dụng.

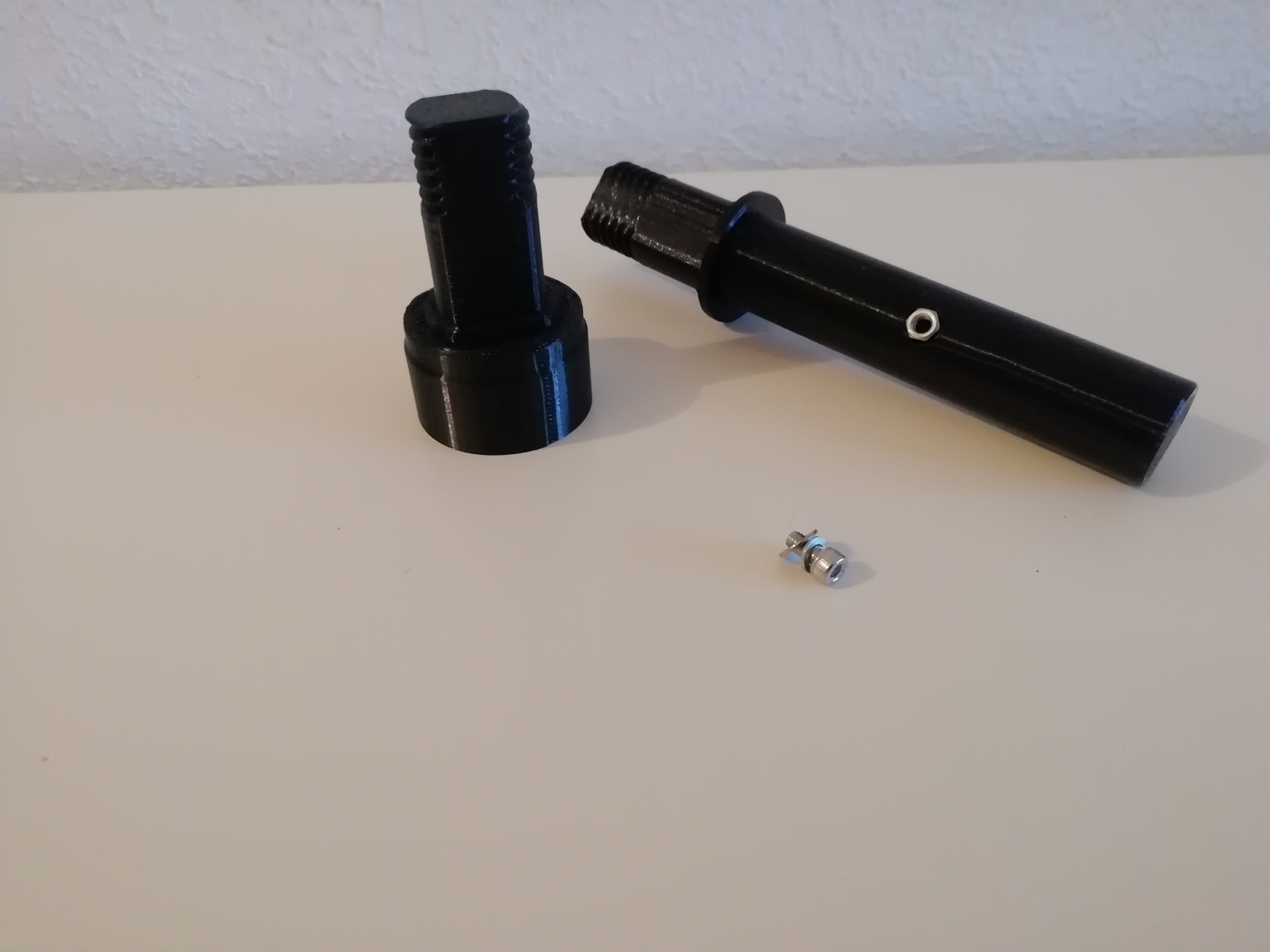

Đối với Bản Remix giá đỡ cuộn dây Original Prusa, bạn cần khoan một lỗ ở mặt dưới của giá đỡ và dùng ốc, vòng đệm và đai ốc M4 để ngăn giá đỡ bị xoay.

Các vấn đề đã biết: Phần lõm cho đai ốc M4 trong adapter cho Bản Remix giá đỡ cuộn dây Original Prusa hơi rộng (ít nhất là đối với đai ốc M4 của mình). Nó có xu hướng xoay nếu mình siết ốc quá chặt. Có thể dùng keo dán, hoặc đơn giản là đừng siết quá chặt, nó chỉ là điểm chặn để không bị xoay thôi.

Chúc in vui vẻ!
