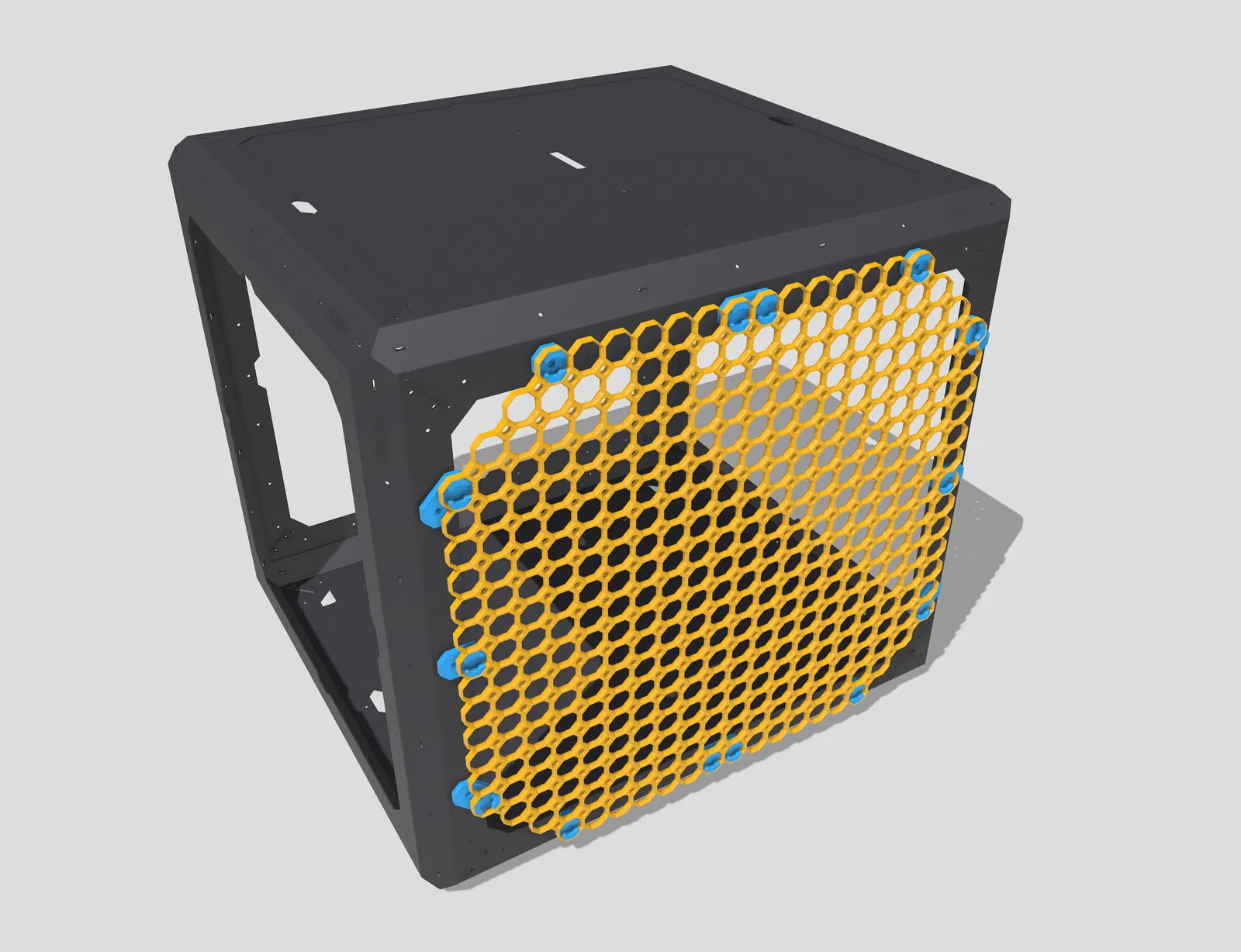

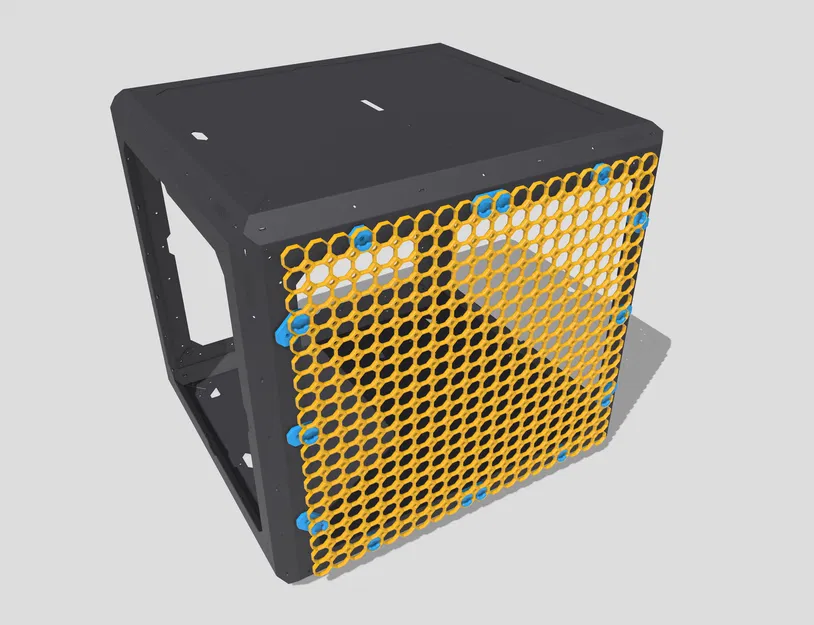

Multiboard cho Original Prusa Enclosure

Giới thiệu: Đây là cách tui thử gắn multiboard lên Original Prusa Enclosure của tui. Cách này cho phép gắn thêm nhiều thứ lên board tùy thích. Hy vọng có ích cho ai đó.

Tùy chọn: Bạn có thể dùng các miếng gạch ở cạnh nếu có bị thiếu chút đỉnh, giống như khi dùng kiểu vát cạnh (chamfer).

Hướng dẫn in: Bạn cần in đủ số lượng các bộ phận theo ghi chú trong tên file. Nhưng nhớ là chỉ in một phiên bản cho các bộ phận có nhiều tùy chọn:

• Các bộ phận gắn trên/dưới có bản "mạnh" và bản thường
  • Hoặc in “Enclosure STRONGER Double Sided Snap Part A” hoặc “Enclosure Double Sided Snap Part A”
  • Bản mạnh hơn được in theo hướng tối ưu
• Bạn có thể "vát cạnh" board, chỉ cần dùng các miếng gạch theo ý bạn
  • Hoặc in “Tile Top left chamfer edge” hoặc “Tile Top left”
  • Hoặc in “Tile Top right chamfer edge” hoặc “Tile Top right”
  • Hoặc in “Tile Bottom left chamfer edge” hoặc “Tile Bottom left”
  • Hoặc in “Tile Bottom right chamfer edge” hoặc “Tile Bottom right”
  • Dĩ nhiên là bạn có thể phối hợp các loại này

Những thứ cần thêm:

• Vít và đai ốc M3 (M3x10 là ổn đó - chưa thử kỹ lắm)
• 4x quad offset snap + 4x part B
• 8x dual offset snap + 10x part B (2 cái cho bộ phận gắn giữa trên/dưới)
  • Lưu ý quan trọng: Nếu bạn đang gắn tay nắm vận chuyển thì thay thế 2 cái dual offset snap bằng 4x double sided snaps thường thôi. Nếu không thì đầu vít bạn dùng cho tay nắm sẽ làm multiboard bị đẩy ra xa enclosure. Nhớ canh cho hai cặp snap này thẳng hàng nha.
• 10x normal snap part B

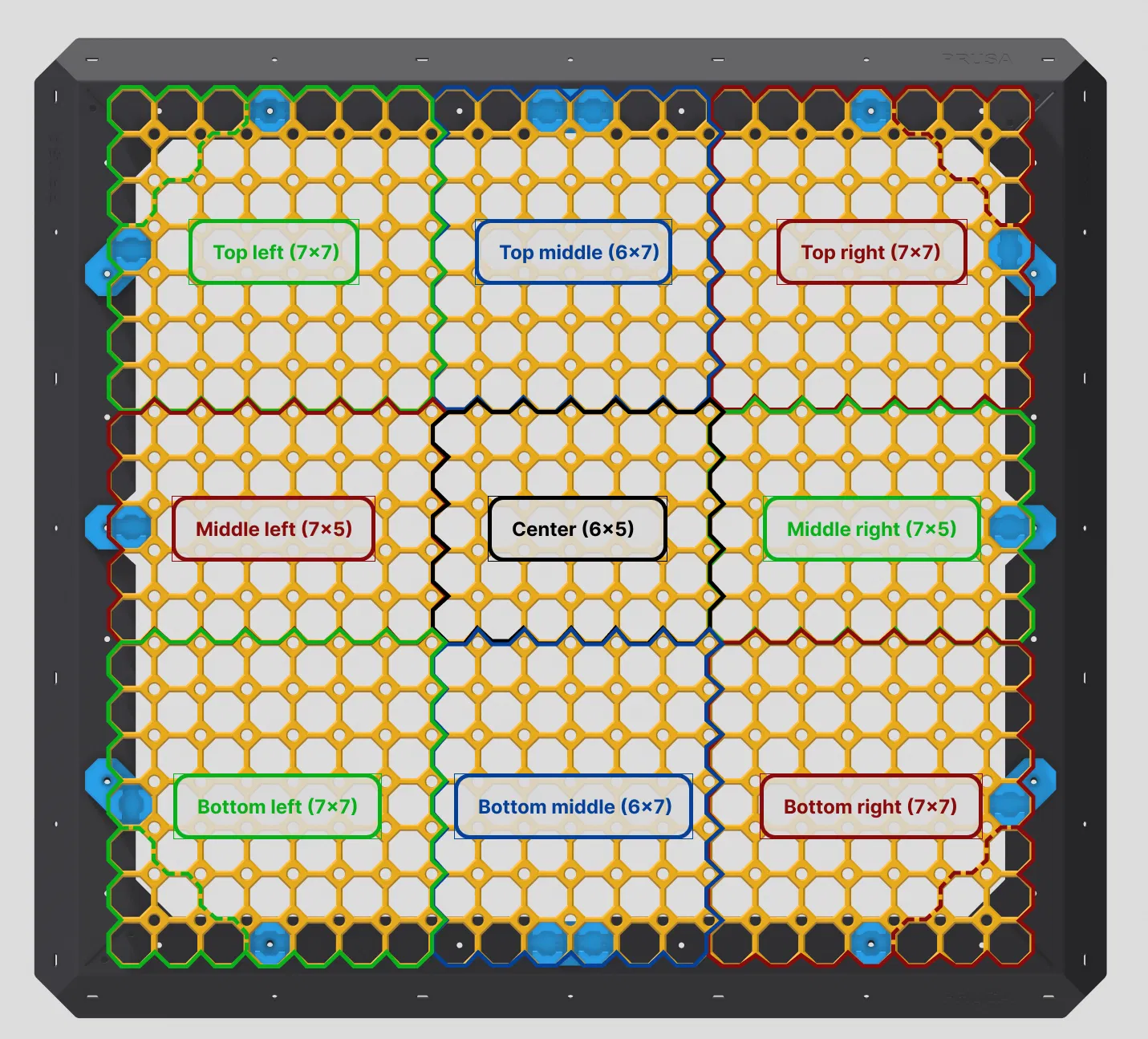

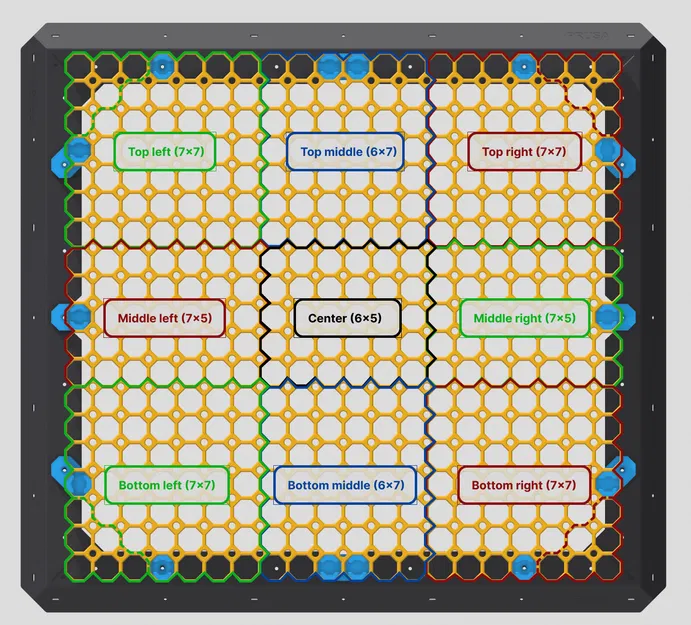

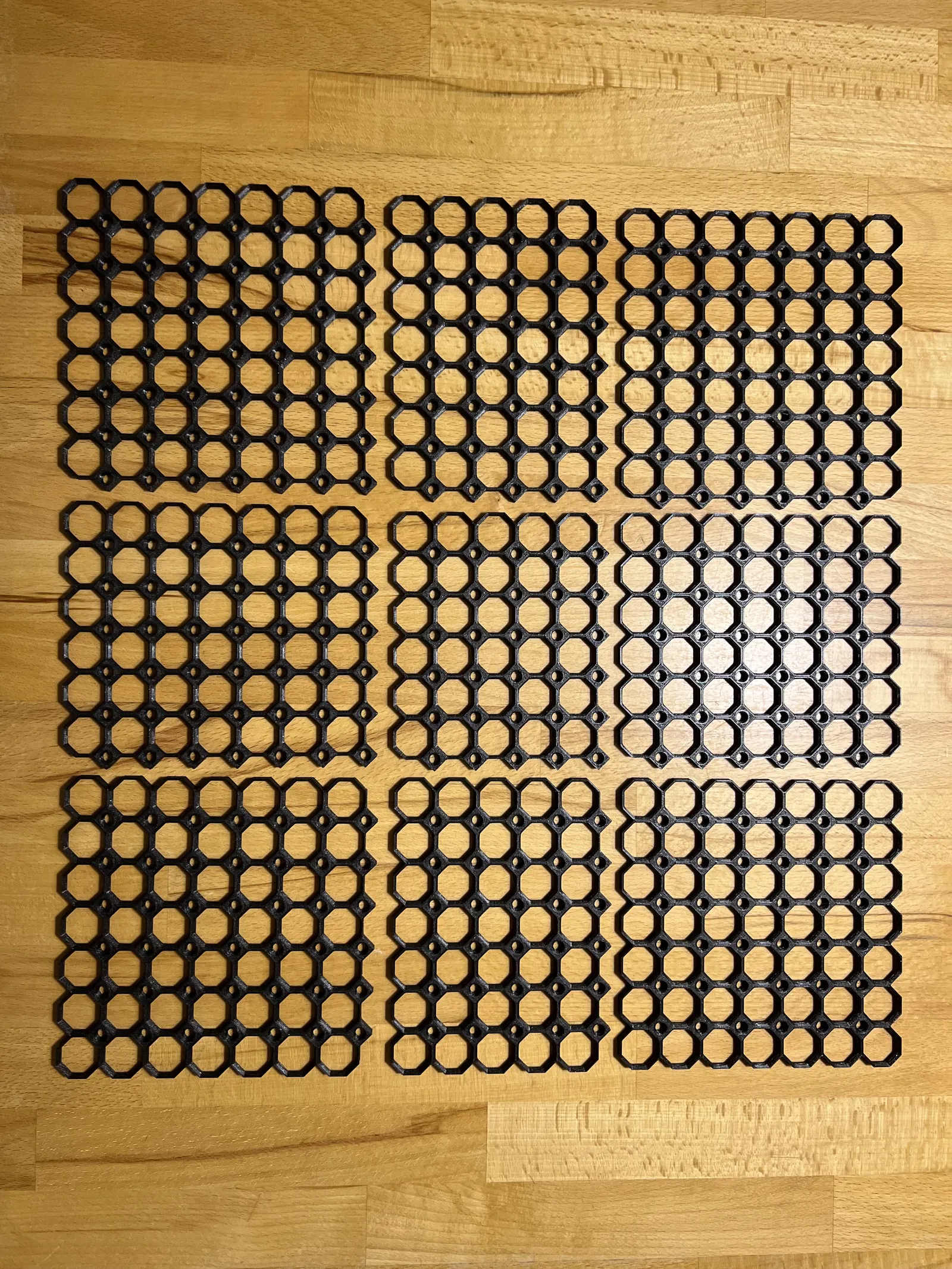

Lắp ráp: Gắn tất cả các miếng gạch theo tên file.

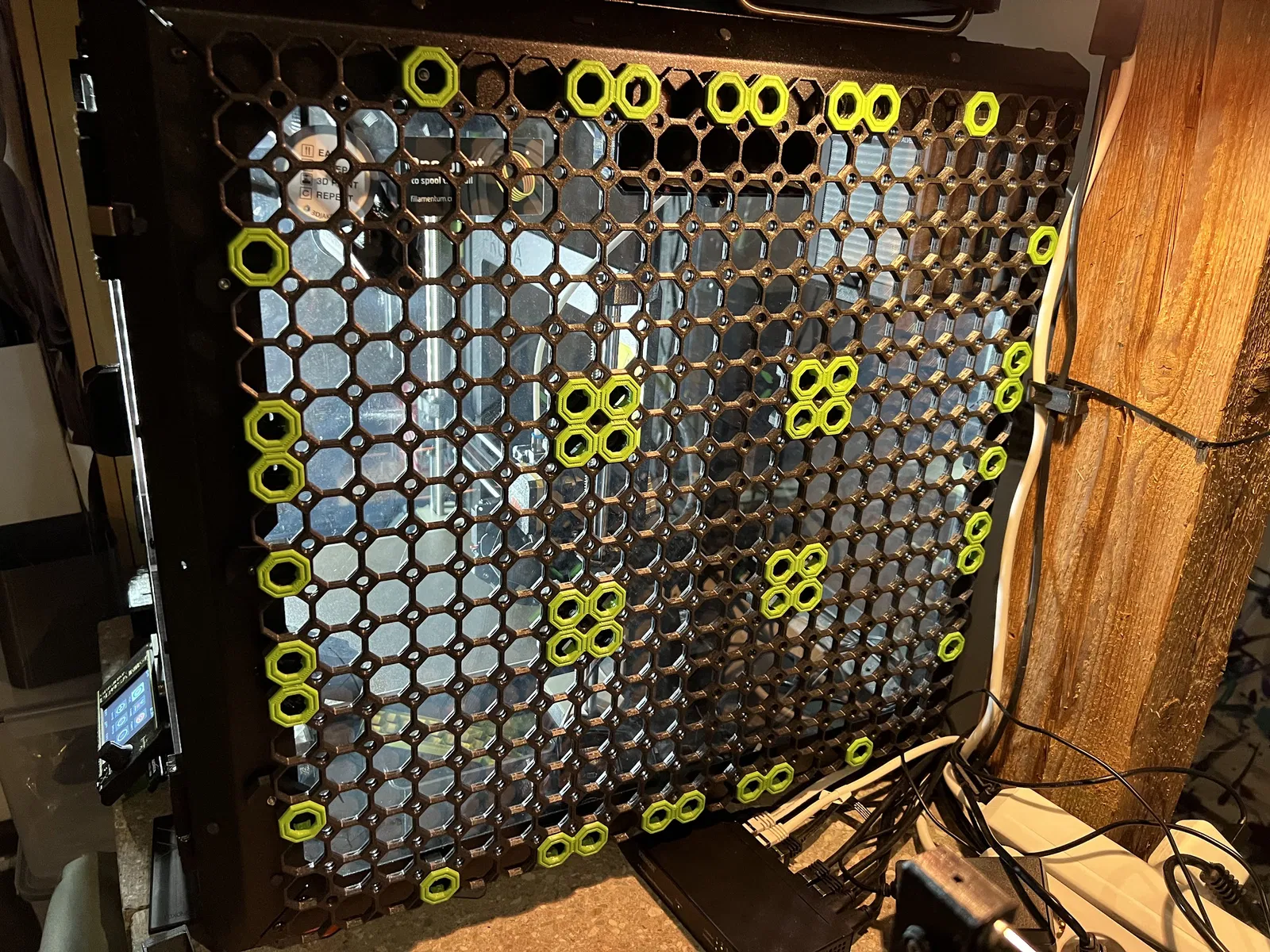

Dùng các tùy chọn gắn 8mm thông thường của multiboard để có bố cục board cơ bản.

Tui đề nghị dán thêm miếng dán chân nệm lên bộ phận gắn thường, để không làm trầy kính acrylic.

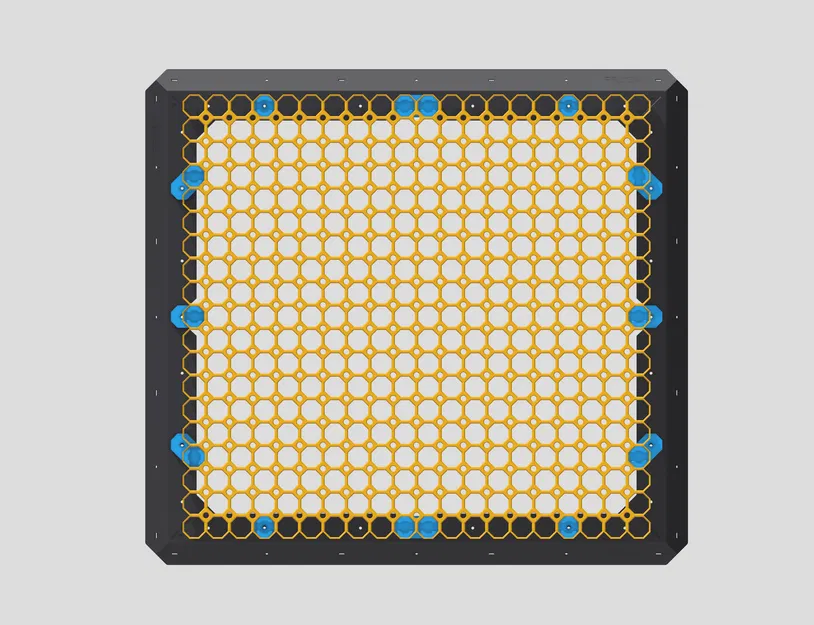

Rồi gắn các bộ phận gắn của Official Prusa Enclosure như hình.

Nhớ gắn đai ốc vào các bộ phận gắn giữa trên/dưới và giữa trái/phải trước - nếu không là không nhét vào được đâu.

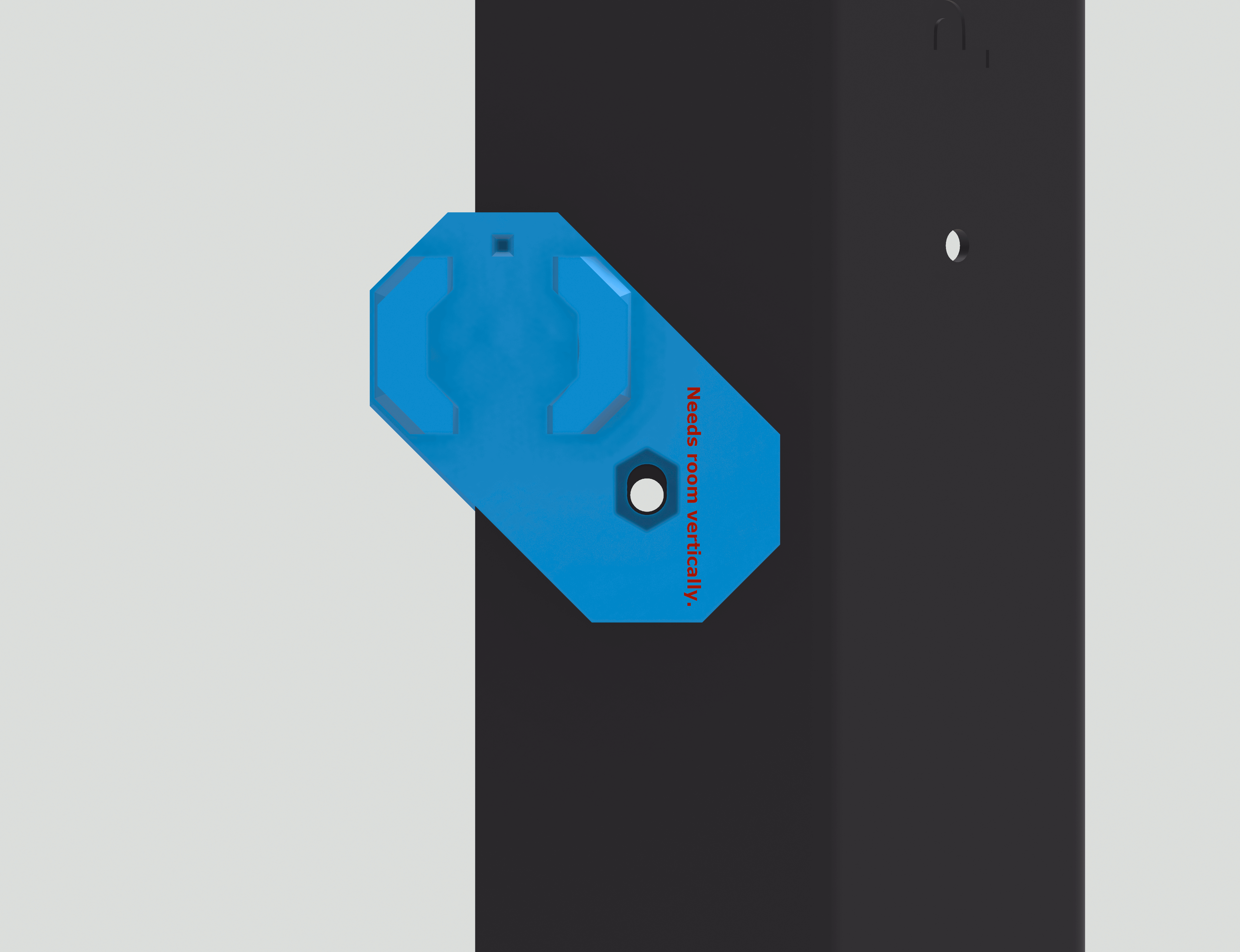

QUAN TRỌNG: Các bộ phận gắn này nên có độ rung nhẹ theo chiều Z. Bạn sẽ thấy lỗ vít giờ tròn, nhưng có một khe nhỏ. Cái này là do kích thước enclosure không khớp hoàn toàn với lưới của multiboard. Nhớ là cái khe này phải được canh thẳng đứng cho các bộ phận gắn bên hông (xem ảnh GIF động trong phần hình ảnh). Nếu không là gắn không ăn đâu. Cái này quan trọng nhất với “Double Sided Snap Part A for Side” vì có 2 file khác nhau, rất dễ nhầm.

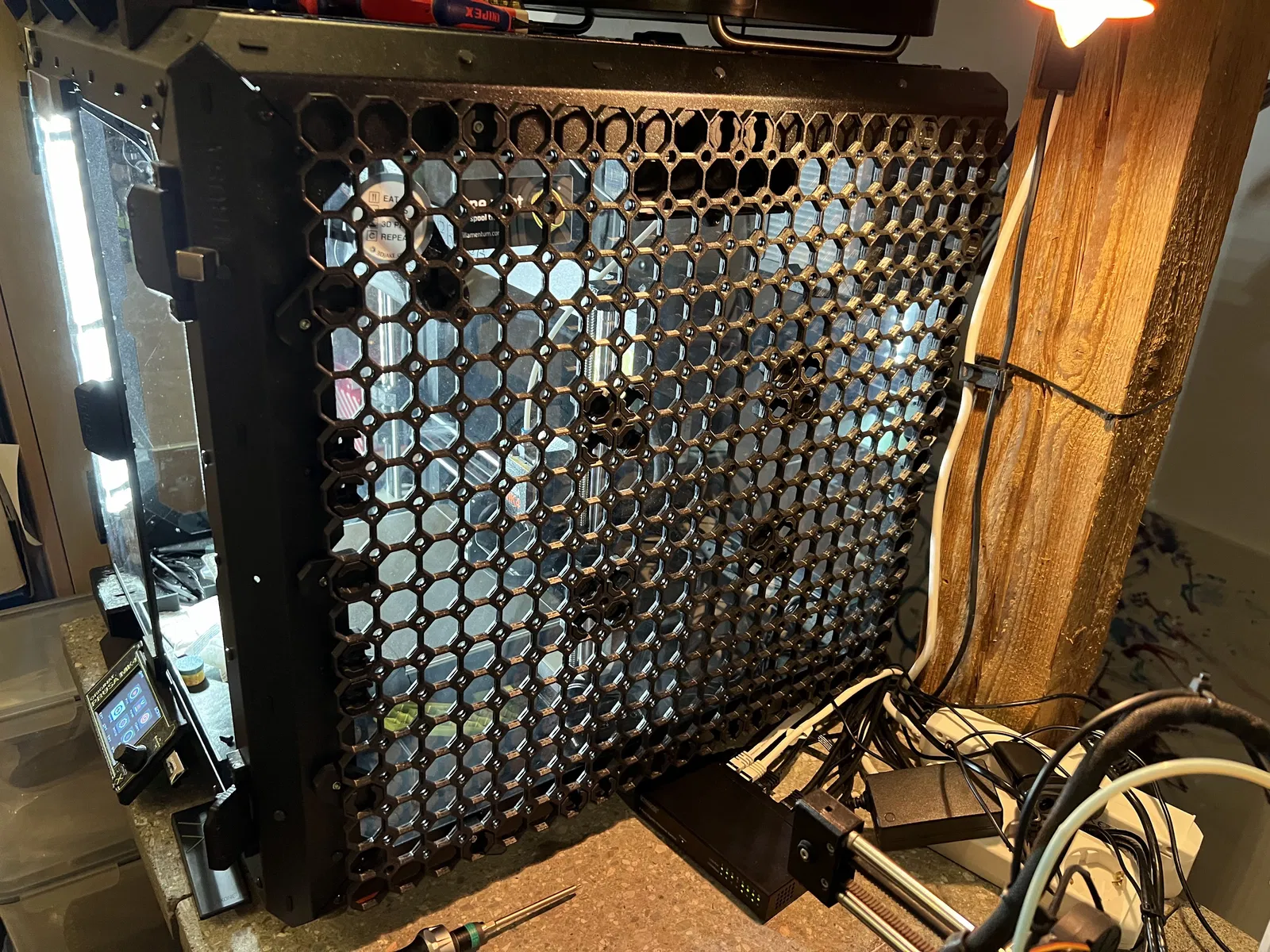

Khi gắn xong hết các bộ phận, bắt đầu bắt vít toàn bộ board vào enclosure. Dùng vít và đai ốc M3.

Tui đề nghị thế này:

• Tháo cửa bên mà bạn sẽ gắn multiboard.
• Có thể tháo luôn máy in ra - tui thì không làm vậy.
• Rồi nhét một cái đai ốc vào một bộ phận gắn (chắc là cái nào dễ tiếp cận nhất).
• Bắt vít cái đó, rồi làm tiếp.
• Cứ để lỏng hết các vít cho đến khi xong - enclosure có kích thước hơi kỳ cục và vài bộ phận gắn sẽ hơi khó nhét vào.

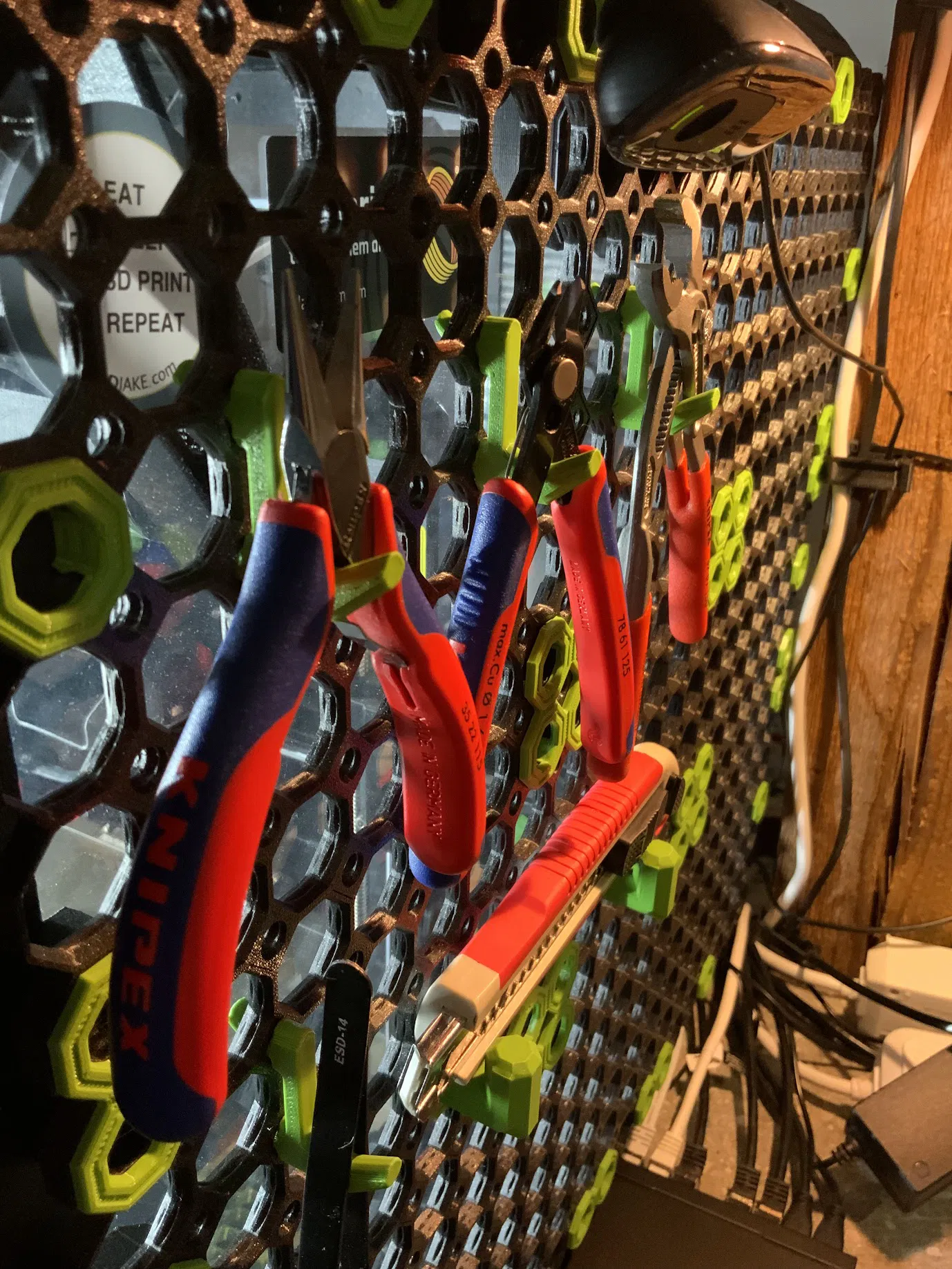

Rồi gắn bất cứ thứ gì bạn muốn. 👍

Ghi công cho Jonathan (KeepMaking) đã tạo ra multiboard.
