Đèn hình obelisk WLED với đèn fairy BTF và ESP8266

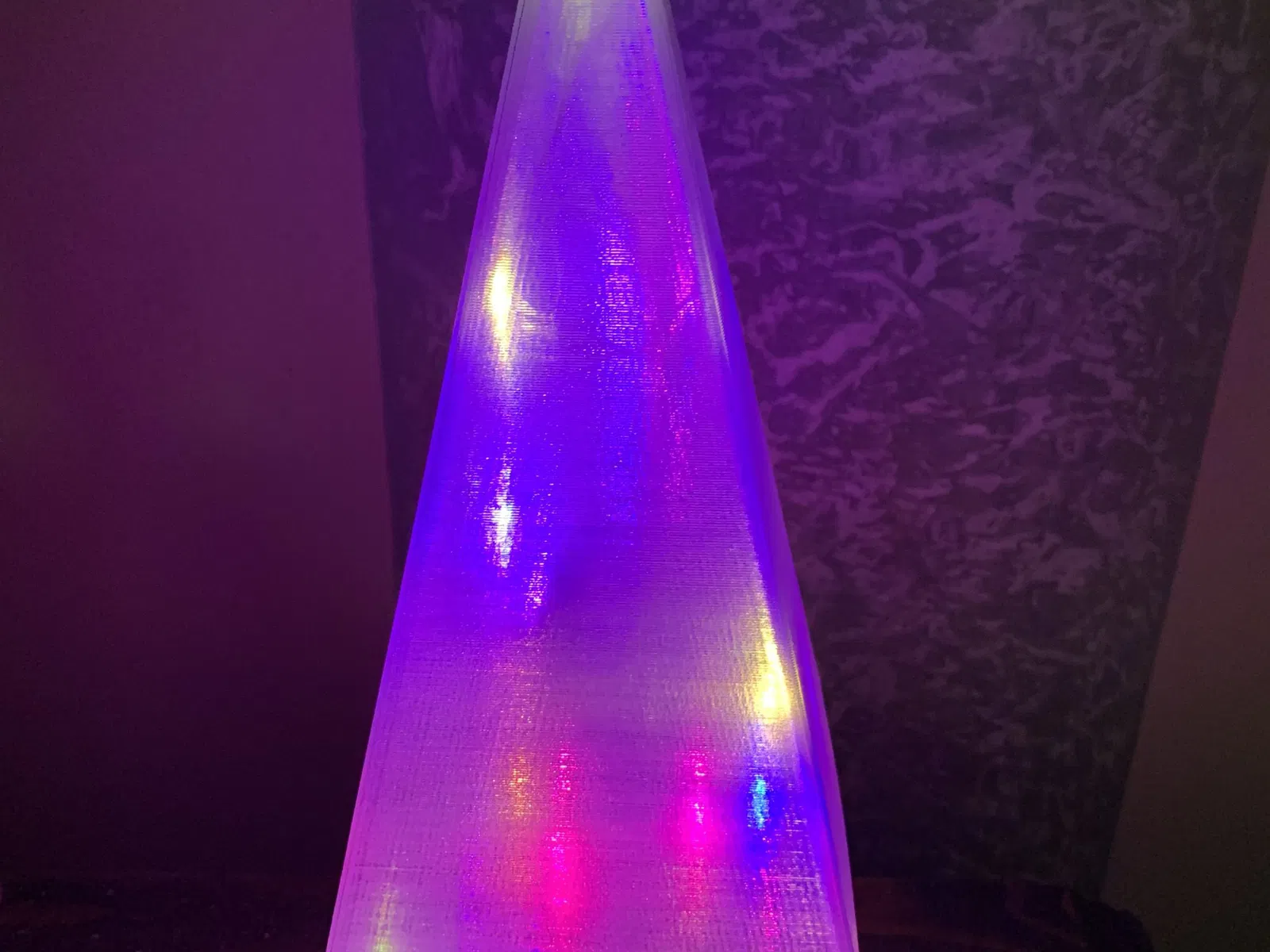

Đây là một chiếc đèn obelisk đơn giản mà tôi đã làm bằng OpenSCAD, filament PETG trong suốt, một dây đèn LED “Neopixel” WS2812B của thương hiệu BTF, và một vi điều khiển ESP8266 D1 Mini V4 chạy phần mềm WLED tuyệt vời. Tôi đã cấp nguồn cho thiết bị bằng một dây nguồn USB-A sang micro-USB và bộ sạc/cung cấp điện 2000 mA.

Obelisk bao gồm chính obelisk, cộng với một đế để gắn vi điều khiển. Tôi đã khắc tay các rãnh trên đế và obelisk cho dây nguồn USB. Tôi đã hàn dây nguồn trực tiếp vào vi điều khiển, với dây đèn cũng được hàn trực tiếp vào vi điều khiển.

Để lắp đặt đèn LED vào obelisk, tôi đã cắt bỏ đầu nối JST cái và các dây nguồn ở “đầu xa” của dây (đầu “đầu ra” của dây nơi có thể kết nối thêm nhiều LED WS2812B khác.) Sau đó, tôi đã lấy LED xa nhất (#50, đếm theo thứ tự từ “bắt đầu” của dây nguồn và tín hiệu), bôi một ít keo nóng lên nó, và cẩn thận định vị nó ở đỉnh của obelisk. Tôi đã xịt keo nóng để đảm bảo LED giữ nguyên vị trí. Sau đó, tôi đơn giản nhét phần còn lại của dây vào obelisk, càng ngẫu nhiên càng tốt vì tôi muốn một cụm đèn ngẫu nhiên rải rác khắp đèn.

Đối với đế, tôi đã hàn một đầu nối JST cái vào các chân phù hợp trên D1 Mini (xem trang web WLED để tham khảo về các chân cần sử dụng), sau đó buộc một nút thắt kiểu số 8 để giảm căng cho dây nguồn USB ở khoảng cách hợp lý, và cắm nó vào D1 Mini.

Tôi đã sử dụng băng keo hai mặt (bạn cũng có thể sử dụng băng keo chuyển giao) để gắn D1 Mini ở giữa đế. Sau đó, tôi đã định vị dây nguồn sao cho nó nằm trong rãnh thoát với nút thắt kiểu số 8 chỉ ở bên trong rãnh, sau đó tôi đã dán keo nóng nút thắt lại để ngăn dây bị đẩy trở lại vào đèn.

Tôi đã cẩn thận sử dụng một cáp USB dữ liệu, vì vậy để cài đặt phần mềm WLED trên đèn, tôi chỉ cần cắm nó vào máy tính của mình, truy cập vào trang web cài đặt WLED, làm theo hướng dẫn, và voilà!

Cảm ơn như mọi khi đến Aircookie và toàn bộ cộng đồng WLED vì phần mềm tuyệt vời này!
