Đồng hồ treo tường cơ khí

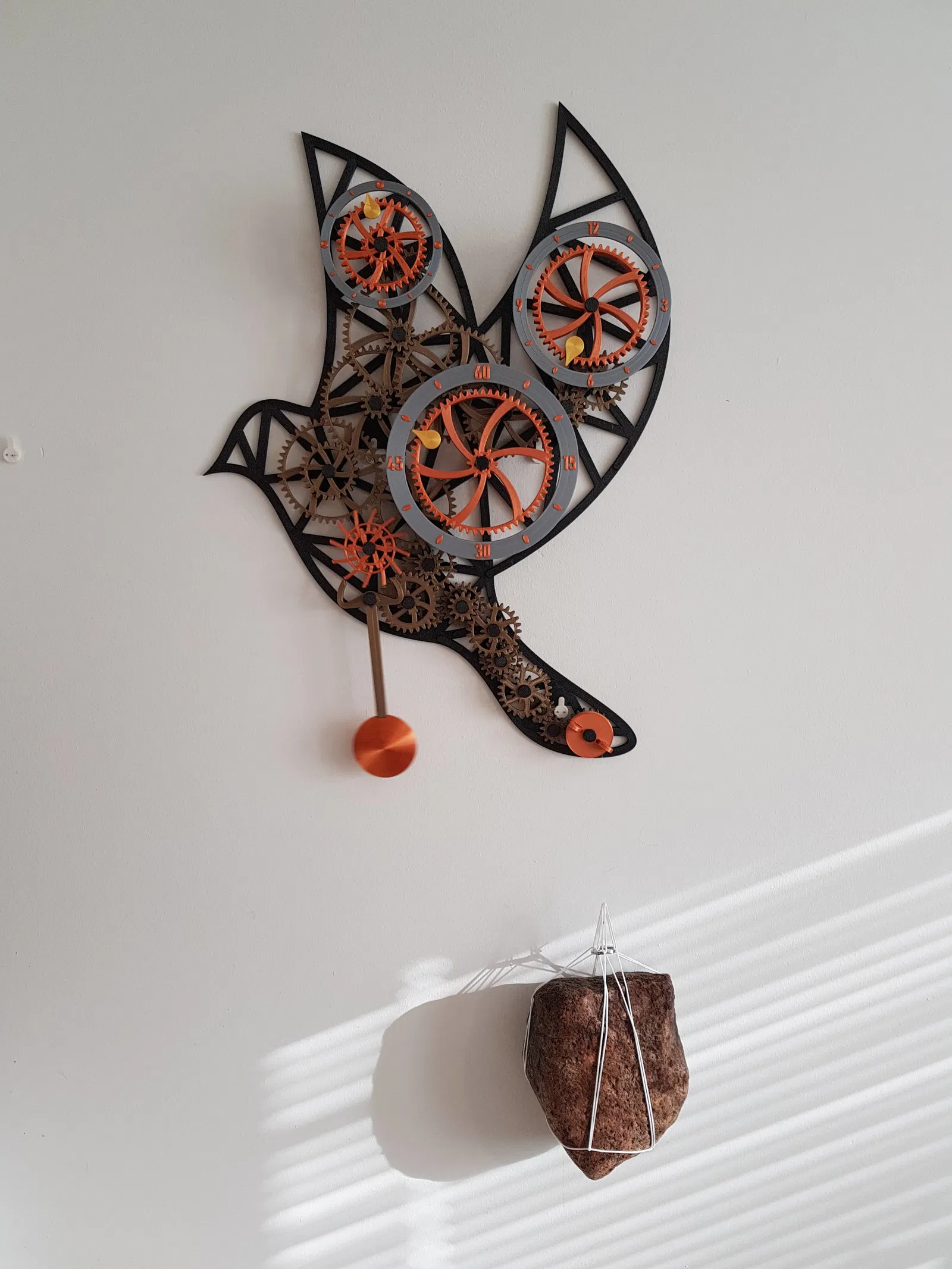

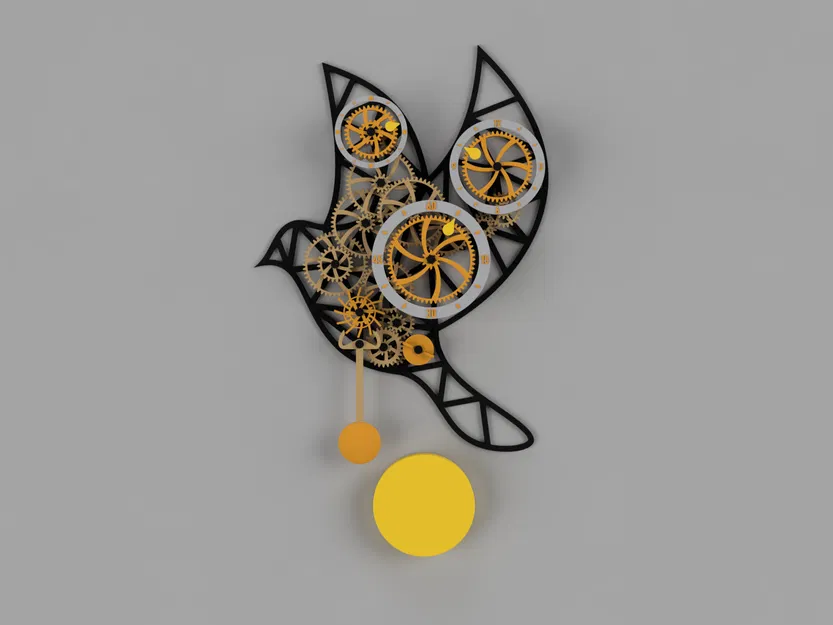

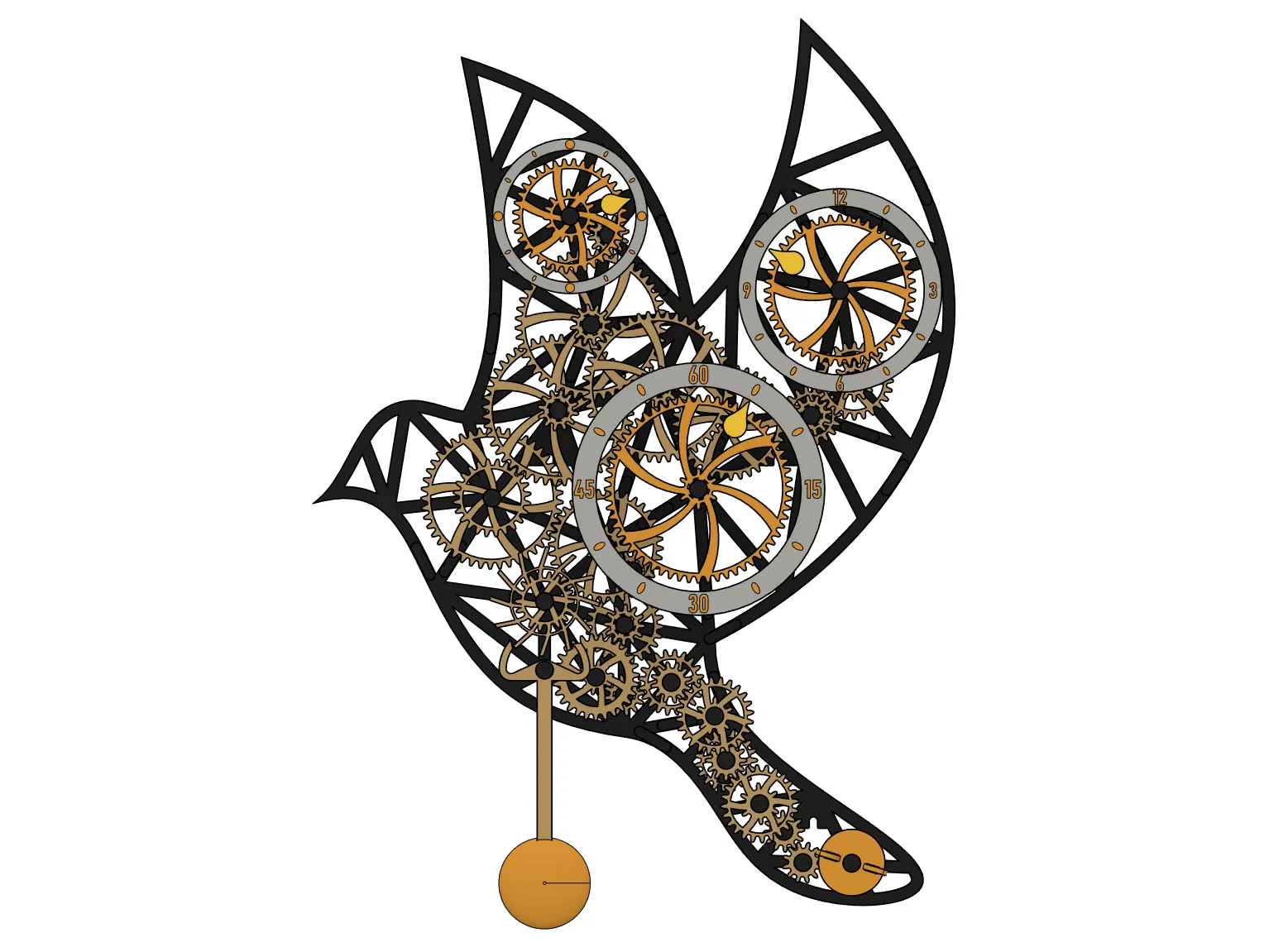

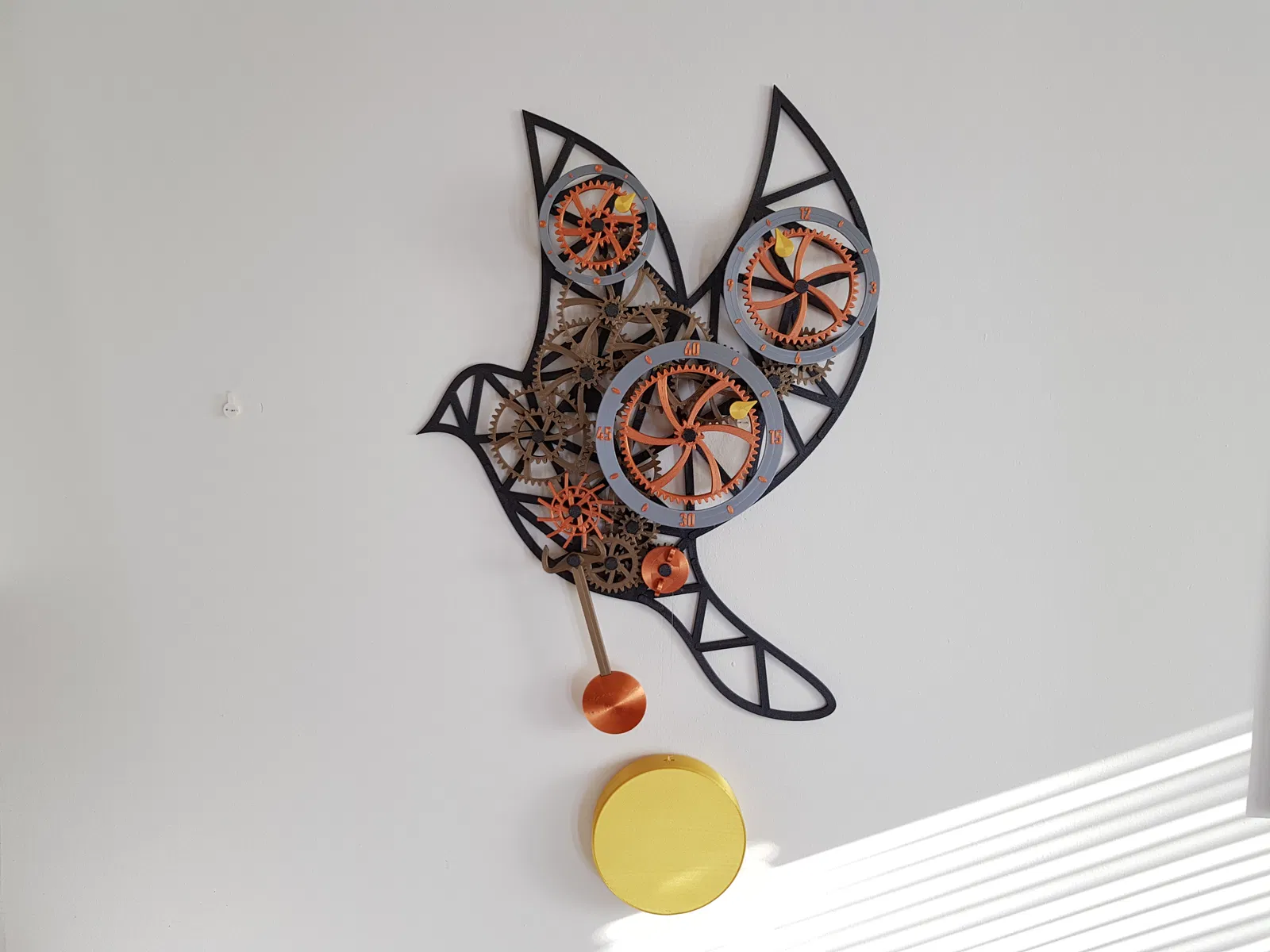

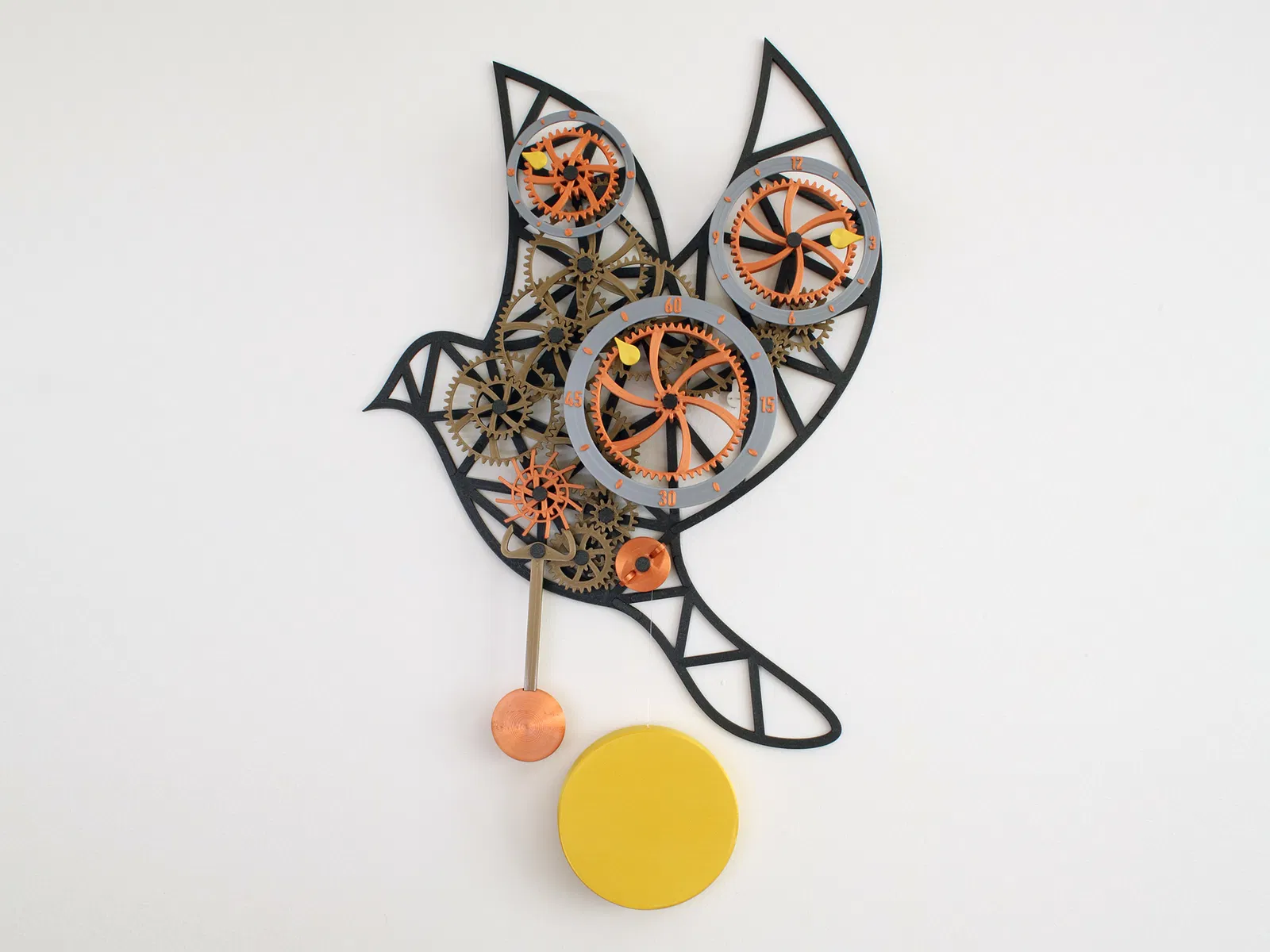

Đây là một chiếc đồng hồ cơ hoàn toàn in 3D chức năng. Tất cả các bộ phận đều được định cỡ để vừa với các mâm in có kích thước ít nhất 18x18cm. Khi lắp ráp, đồng hồ có kích thước 60x42cm (chưa bao gồm quả lắc). Quả lắc được thiết kế như một hộp chứa có nắp vặn, có thể đổ đầy gạo hoặc cát. Tổng thời gian chạy sẽ phụ thuộc vào việc bạn treo nó cao đến đâu trên tường. Với cuộn dây nhỏ nhất, quả lắc sẽ rơi ~111cm mỗi giờ (54 phút mỗi mét) cho phiên bản tiêu chuẩn. Với bản sửa đổi cánh đuôi, quả lắc sẽ rơi ~9.6cm mỗi giờ (10 giờ 25 phút mỗi mét). Dưới đây là các bảng cho thấy mối quan hệ giữa kích thước trung tâm cuộn dây và tốc độ rơi của quả lắc. Bảng 1. Tốc độ rơi cho phiên bản gốc Kích thước cuộn dây cm mỗi giờ thời gian mỗi mét 16 111 54 phút 24 166 36 phút 32 221 27 phút Bảng 2. Tốc độ rơi với bản sửa đổi cánh đuôi Kích thước cuộn dây cm mỗi giờ thời gian mỗi mét 16 9.6 10 giờ 25 phút 24 14.4 6 giờ 57 phút 32 19.2 5 giờ 12 phút Cập nhật 2021-06-20: Đã thêm bản sửa đổi cánh đuôi giúp tăng thời gian chạy của đồng hồ. Xem phần Bản sửa đổi cánh đuôi. ### Cài đặt in Chiều cao lớp: 0.2mm Độ đặc: 10-20% (quả lắc nặng 100% độ đặc) Vết nối: Tất cả các trục và bánh răng đều có một rãnh nhỏ để đặt vết nối. Hãy đảm bảo khi cắt lát, vết nối được đặt vào rãnh đó (trong PrusaSlicer, vị trí vết nối nên là Nearest hoặc Aligned, trong Cura nên đặt là Sharpest corner). Đổ đầy trên cùng: Tôi đã sử dụng kiểu đổ đầy đồng tâm cho lớp trên cùng, theo kinh nghiệm của tôi sẽ cho bề mặt trên mịn hơn. ### Hậu xử lý Không cần xử lý hậu kỳ các bộ phận, nhưng để chắc chắn, hãy kiểm tra xem bề mặt trên của tất cả các bánh răng và đai ốc có nhẵn mịn không. Nếu không, hãy chà nhám nhẹ nhàng mọi khuyết điểm. ### Bộ phận bổ sung Hầu hết mọi thứ cho chiếc đồng hồ này đều được in, nhưng bạn sẽ cần một vài thứ: * Một sợi dây hoặc dây câu để làm quả lắc. Tôi khuyên dùng dây câu hoặc loại dây mảnh (đường kính <1mm) nhưng chắc chắn khác.

• Xịt silicone hoặc chất bôi trơn phù hợp khác (không nhờn) cho các bộ phận chuyển động
• Thứ gì đó để đổ vào quả lắc, ví dụ: gạo hoặc cát.

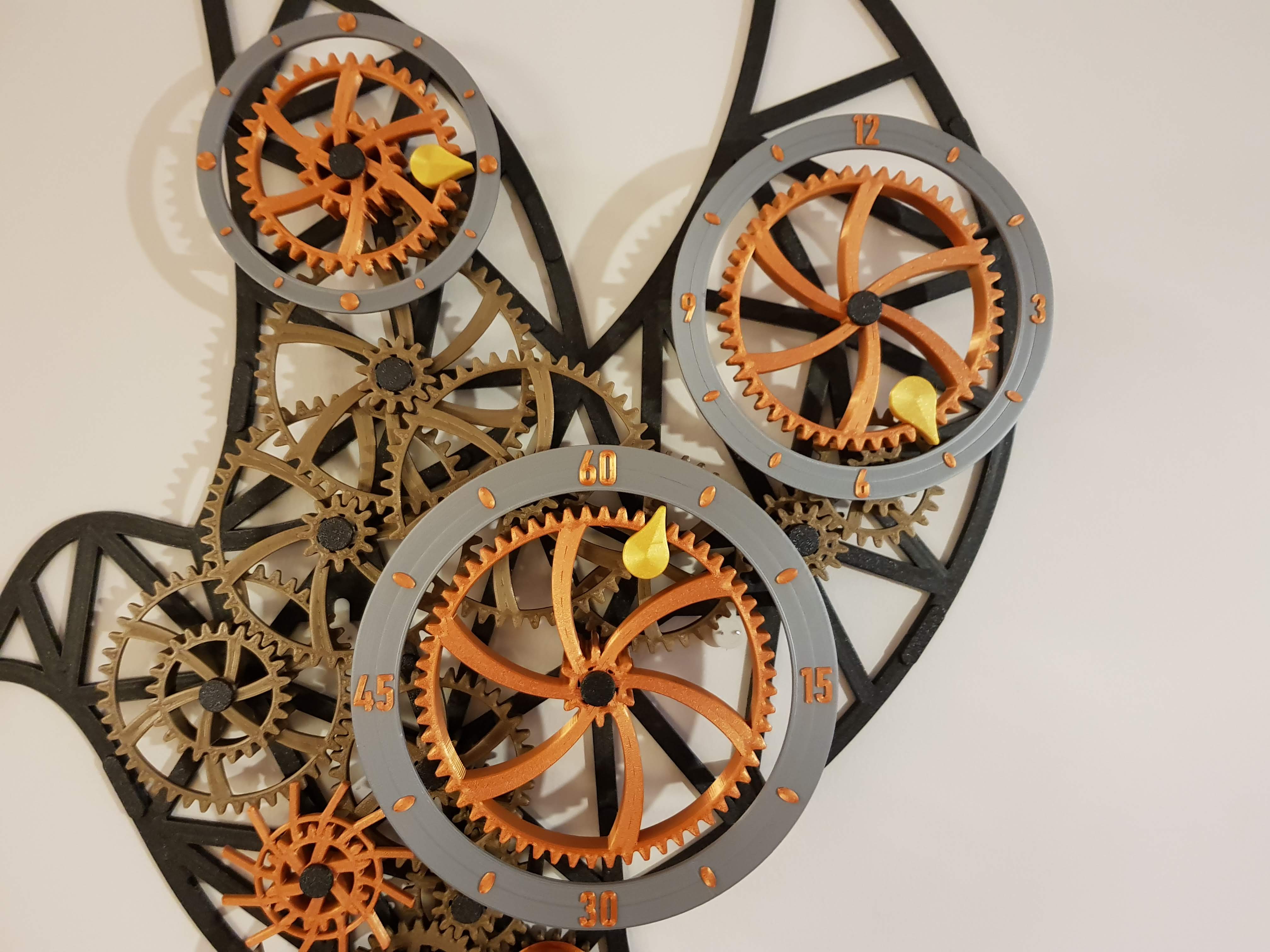

• Keo dán nếu các bộ phận ép khớp không đủ chặt ### Kiểm tra dung sai Bắt đầu bằng cách in các mô hình _press_tolerancetest và _rotation_tolerancetest từ thư mục Common parts. #### Dung sai ép khớp Sử dụng bài kiểm tra ép khớp để quyết định nên in bộ phận ép khớp nào. Các bộ phận nên được giữ chặt với nhau nhưng bạn có thể lắp ráp chúng mà không cần dùng búa. Nếu ép khớp #1 quá lỏng, hãy dùng keo khi lắp ráp các bộ phận ép khớp. Nếu ép khớp #2 quá chặt, hãy dùng nhiều lực hơn khi lắp ráp hoặc kiểm tra máy in/cài đặt của bạn. #### Dung sai xoay Sử dụng bài kiểm tra xoay để quyết định nên in bộ phận xoay nào. ##### Xi lanh Đặt các xi lanh lên trục và thử quay chúng. Chọn xi lanh có số nhỏ nhất có thể quay tự do. ##### Đai ốc Chọn đai ốc có số nhỏ nhất dễ vặn vào và ra. ### Phối màu Đây là các sợi filament tôi đã sử dụng và các bộ phận tôi đã dùng chúng cho chúng ##### Prusament Galaxy Black Dùng cho mặt sau, đai ốc và các khớp nối. ##### Prusament Oh My Gold Dùng cho kim đồng hồ và quả lắc. ##### PrimaSelect Bronze Dùng cho hầu hết các bánh răng và tay đòn con lắc. ##### PrimaSelect Antique Copper Dùng cho bánh răng thời gian, cuộn dây, bánh răng thoát, quả lắc và các vạch trên vòng thời gian. ##### PrimaSelect Silver Dùng cho các vòng thời gian. ### In Bạn cần in ba (3) bản sao của bộ phận _gear_48-12rx, tất cả các bộ phận khác yêu cầu nhiều bản sao đã có sẵn trong tệp .3mf. (Ba bản sao của _gear48-12 sẽ không vừa với hầu hết các mâm in, đó là lý do tại sao tôi quyết định chỉ thêm một bản sao). Các bộ phận được chia thành các thư mục (và có hậu tố, _pX cho ép khớp, _rX cho xoay) tùy thuộc vào dung sai của chúng, chỉ in những bộ phận khớp với những gì bạn đã chọn từ các bài kiểm tra dung sai. Bạn không cần in tất cả các bộ phận _reel_centerX ngay lập tức, hãy bắt đầu với _reel_centers nếu bạn đang sử dụng dây câu hoặc dây mảnh (<1mm đường kính) khác cho quả lắc, nếu không thì _reel_centerm. Bạn chỉ cần in các kích thước khác nếu cần sau này. ### Bôi trơn Để hoạt động tốt, việc bôi trơn các bộ phận chuyển động một cách chính xác là rất quan trọng. Tôi đã sử dụng xịt silicone thoa bằng cọ nhỏ. Bôi trơn các bộ phận như chỉ dẫn với màu cam trong hình dưới đây. ### Lắp ráp #### Mặt sau Thứ tự lắp ráp các bộ phận mặt sau không quan trọng trừ khi bạn dùng keo. Nếu bạn quyết định dùng keo vào các khớp nối, tôi khuyên nên lắp ráp theo thứ tự đánh số vì điều này sẽ cho phép bạn bôi keo vào các chốt sẽ luôn được ép xuống các khe khi lắp ráp theo thứ tự. Đặt các bộ phận lên một bề mặt phẳng và ép chúng lại với nhau. Khi tất cả các bộ phận mặt sau đã được lắp ráp, hãy cố định chúng bằng các bộ phận kết nối, một bộ phận trên mỗi khớp nối. #### Treo tường Sau khi bạn lắp ráp xong mặt sau, bạn nên quyết định sẽ treo đồng hồ ở đâu. Khoảng cách giữa tâm của các điểm treo là 15cm. Lắp đồng hồ lên tường trước khi tiếp tục lắp ráp. #### Bánh răng Gắn các bánh răng theo thứ tự như hình dưới đây. Cố định mỗi bánh răng bằng một đai ốc có cùng chữ cái với trục. Các trục và đai ốc được đánh dấu
