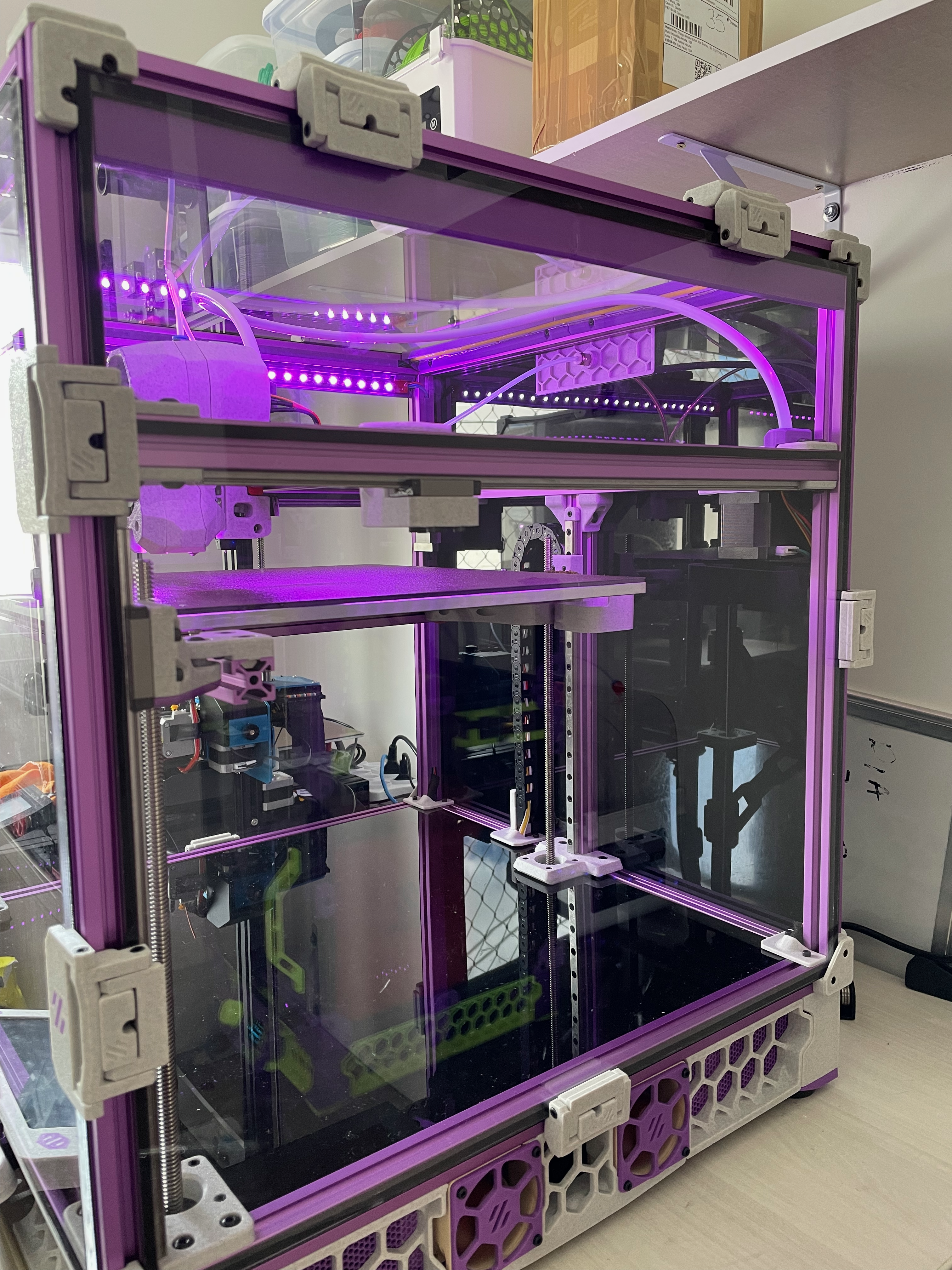

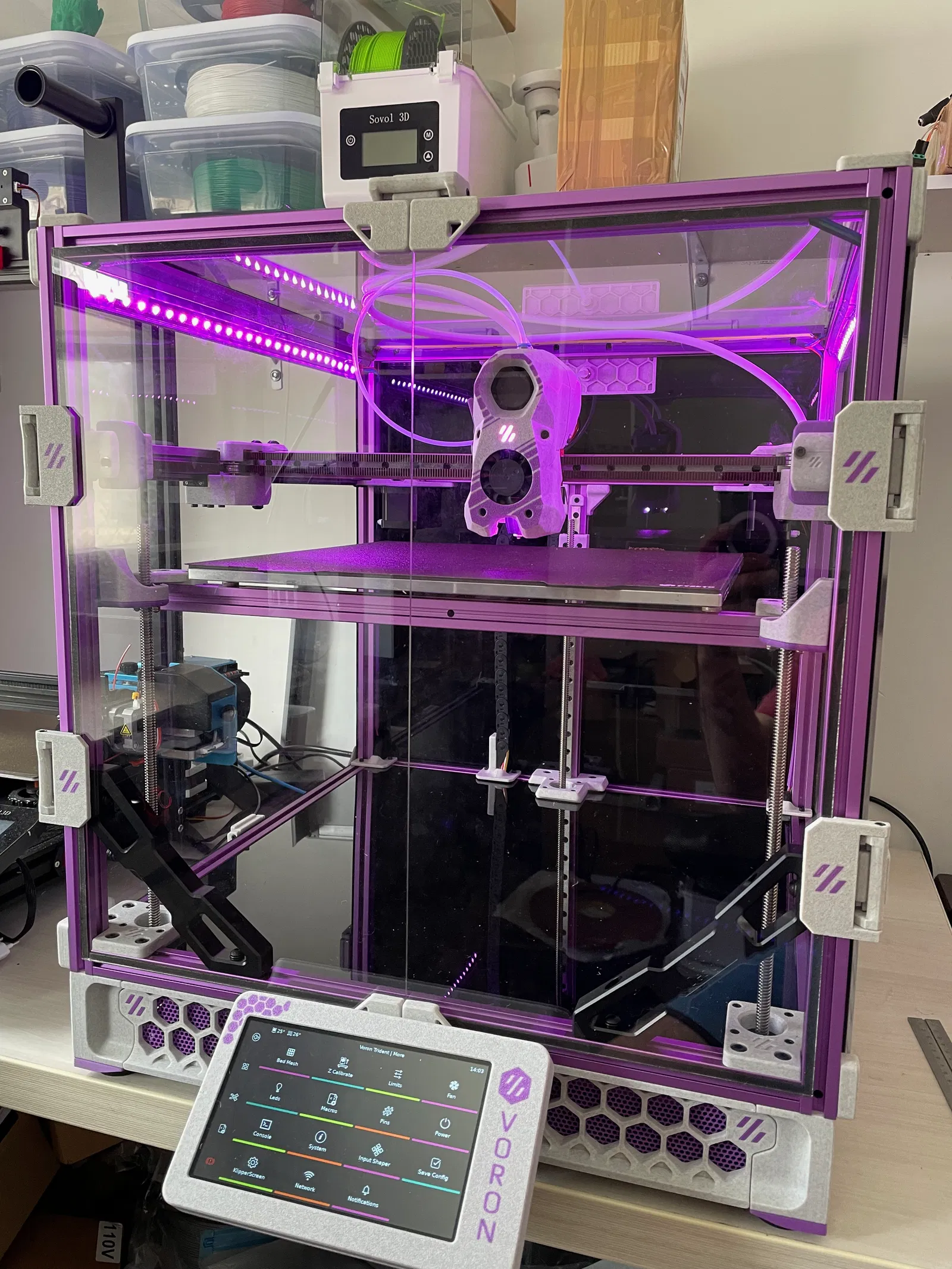

Bộ Chốt Cài Cửa Trước Cho Voron V2/Trident Bằng Ốc M3 Mạnh Mẽ

Chốt Cài Mạnh Hơn với Ốc M3

Vì anh em build Voron nào cũng có cả đống ốc M3 dư thừa!

Bộ repo này dựa trên những công trình tuyệt vời từ:

• Chốt Cài Nguyên Bản: https://github.com/VoronDesign/VoronUsers/tree/master/printer_mods/richardjm/snap-latch-2020
• Chốt Cài cho Ốc M2 - Nơi mình lấy CAD để chỉnh sửa: /3d-model/chot-gai-goc-cua-tu-voron-ban-rong-dung-oc-m2
• Mod Tấm Lắp Nhanh (QD Panel Mod), dùng ốc M1.6 và M2 - Nơi mình lấy góc để chỉnh sửa: https://github.com/MotorDynamicsLab/VoronQDPanelMod

Lý do

Ốc M2 và M1.6 rất khó kiếm ở cửa hàng địa phương, ít nhất là chỗ mình ở. Mà cần rất nhiều ốc để che hết các cạnh của một chiếc Voron!! Vì vậy, sẽ mất cả tuần để chờ đợi có đủ mấy con ốc tí hon đó.

Nhưng mình có cả đống ốc M3x8, M3x10, M3x12, loại SHCS và BHCS dư thừa từ các lần build Voron của mình. Và mình nghĩ hầu hết anh em build Voron cũng vậy. Nên mình đã chỉnh sửa các thiết kế này để phù hợp với ốc dư của chúng ta!

Mình thấy các thiết kế hiện tại hơi yếu, chưa đủ lực để ép và giữ kín các tấm panel.

Những chỉnh sửa đã thực hiện:

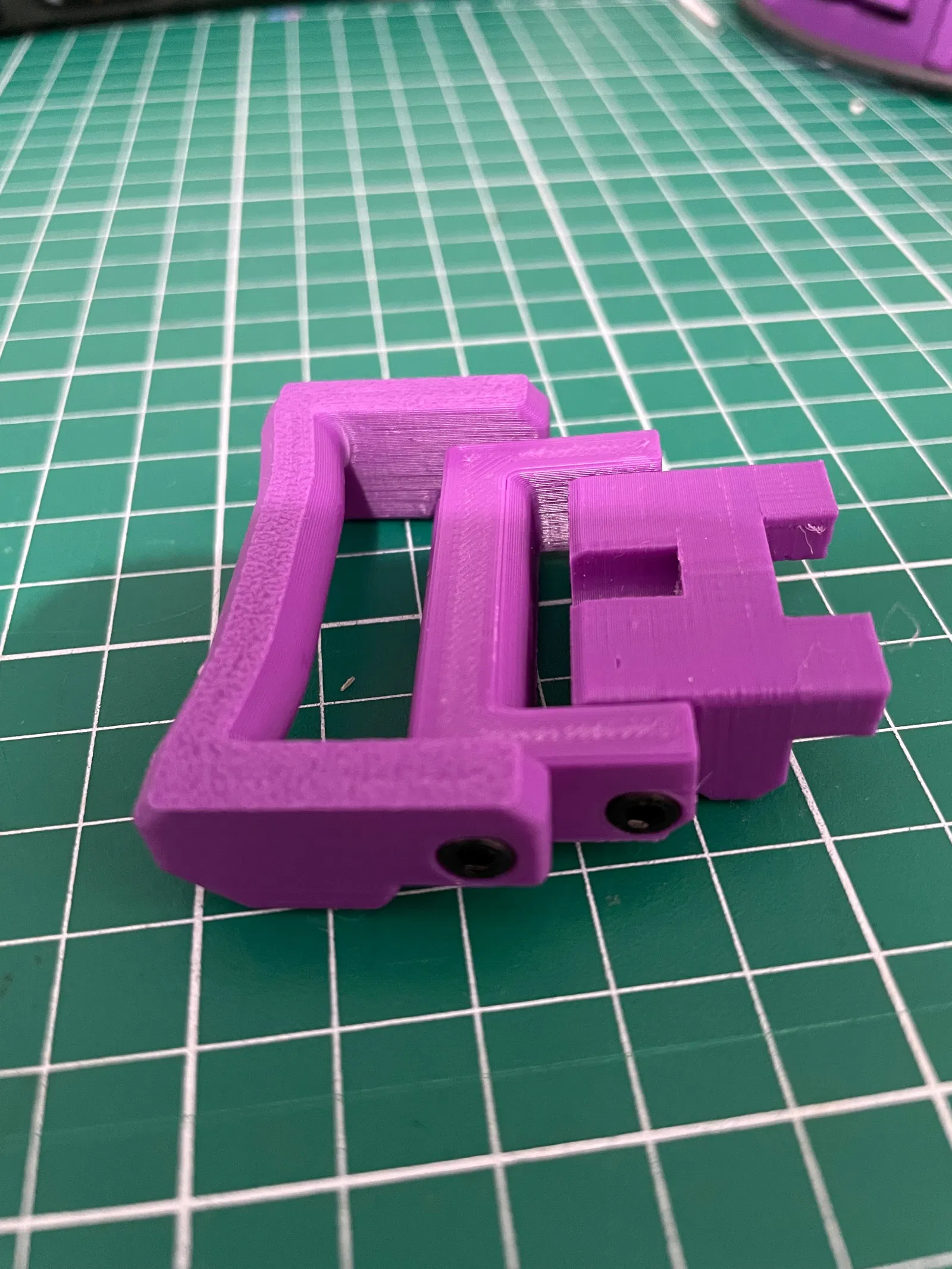

• Hỗ trợ Ốc M3. Có thể dùng loại 8mm, 10mm hoặc 12mm, cả SHSC và BHSC. Bạn thậm chí có thể dùng lẫn các cỡ ốc khác nhau!

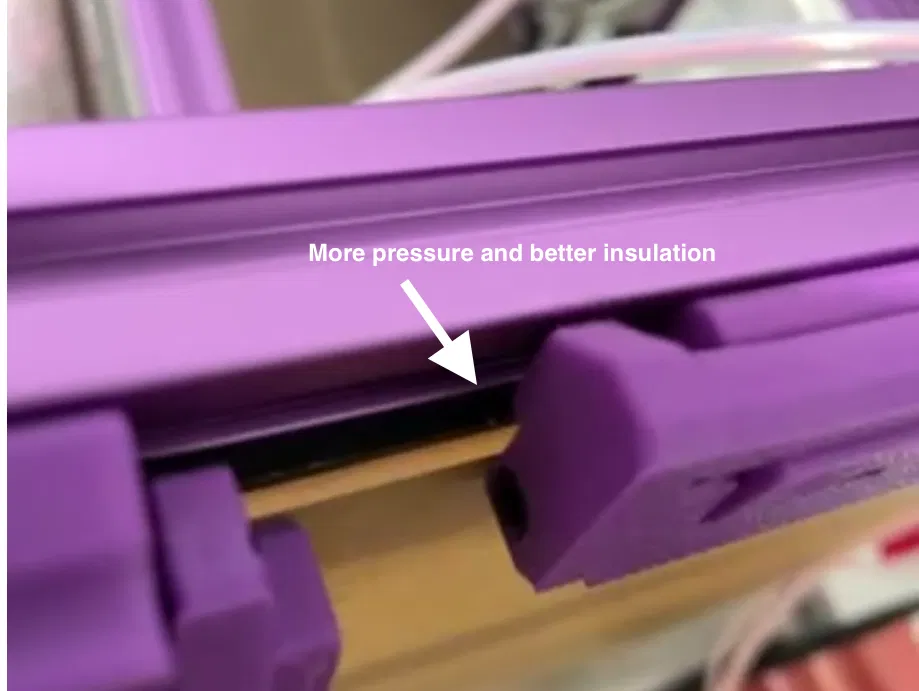

• Bản lề ngoài với đường thẳng: Thiết kế gốc sử dụng đường cong cho đường quét của bản lề ngoài. Nó làm cho toàn bộ áp lực tập trung vào chỉ vài milimet nhựa. Mình đã thay đổi để có một đường thẳng ở giữa, giúp phân bổ áp lực trên một diện tích rộng.

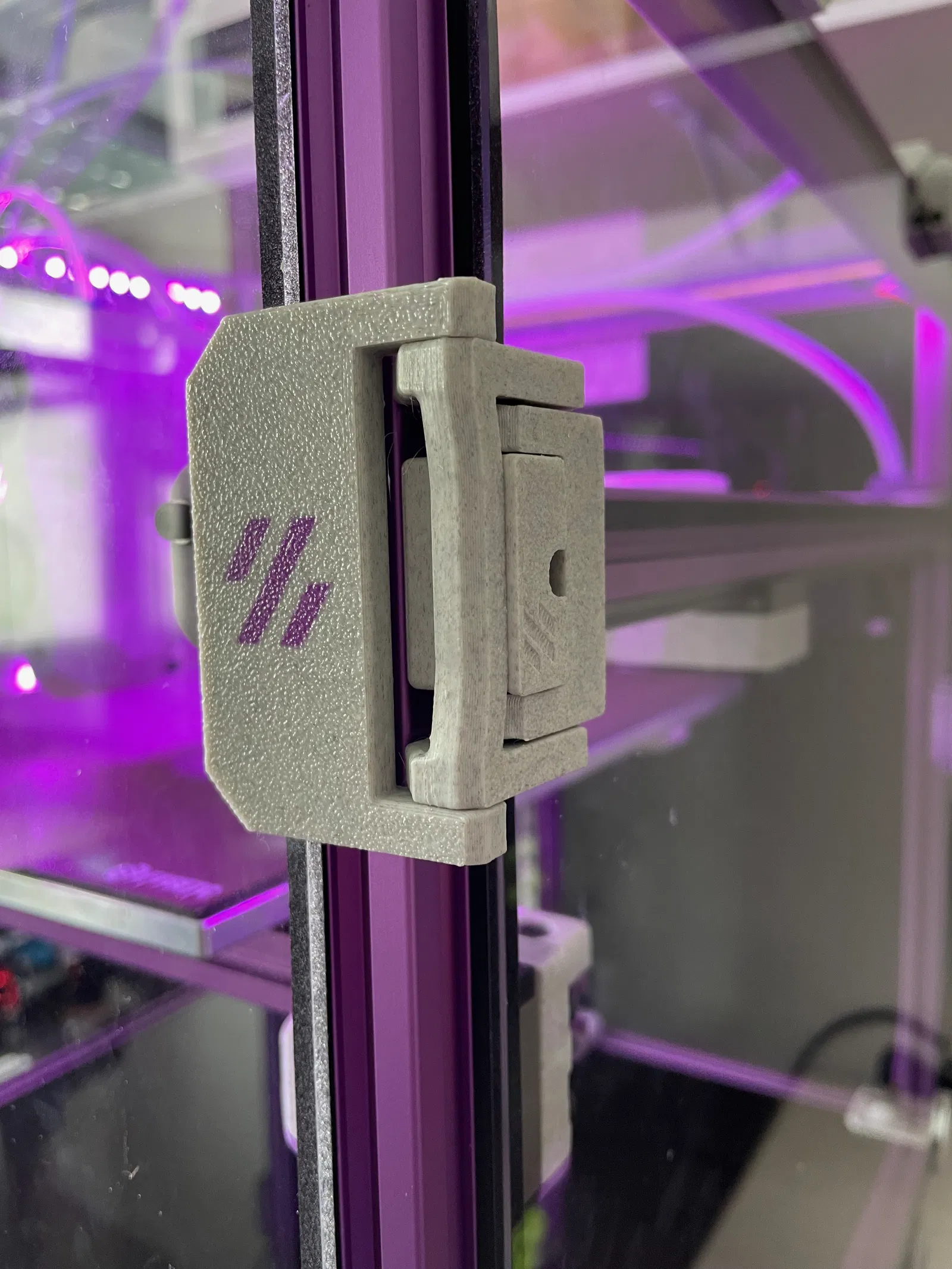

• Bản lề ngoài chắc chắn hơn - đường kính 8mm thay vì 5mm: Mình đã điều chỉnh cad để tùy chỉnh đường kính bản lề ngoài. Nó cho phép tạo ra áp lực lớn hơn lên các tấm panel mà không bị mỏi nhựa.
• Mình đã chỉnh sửa các góc cho mod Tấm Lắp Nhanh (QD Panel Mod) để khớp tốt hơn. Thiết kế gốc không giữ chắc trên khung máy với mình.

In với cài đặt mặc định của các bộ phận Voron.

Repository: https://github.com/rhapsodyv/snap-latch-2020-m3-stronger

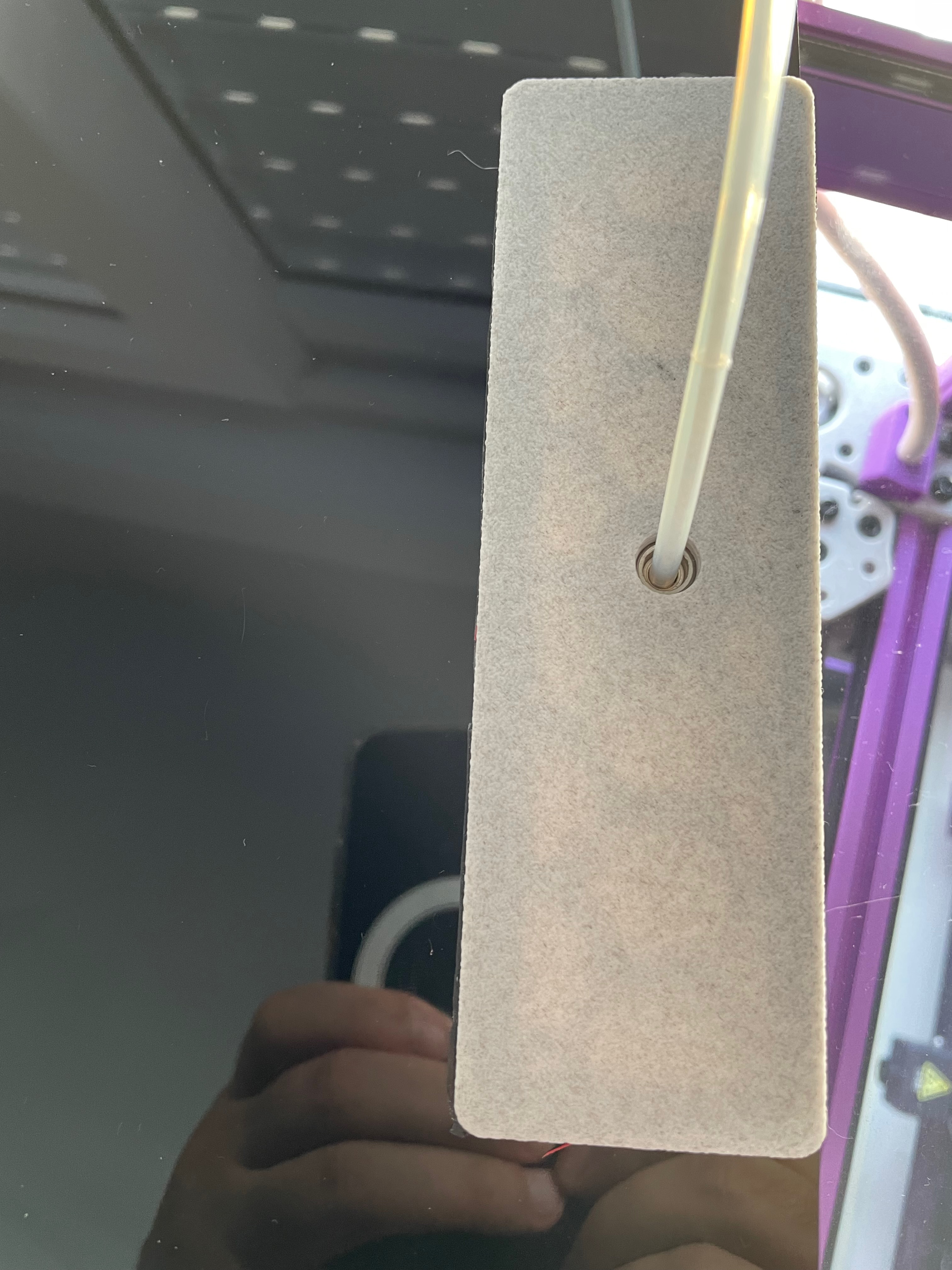

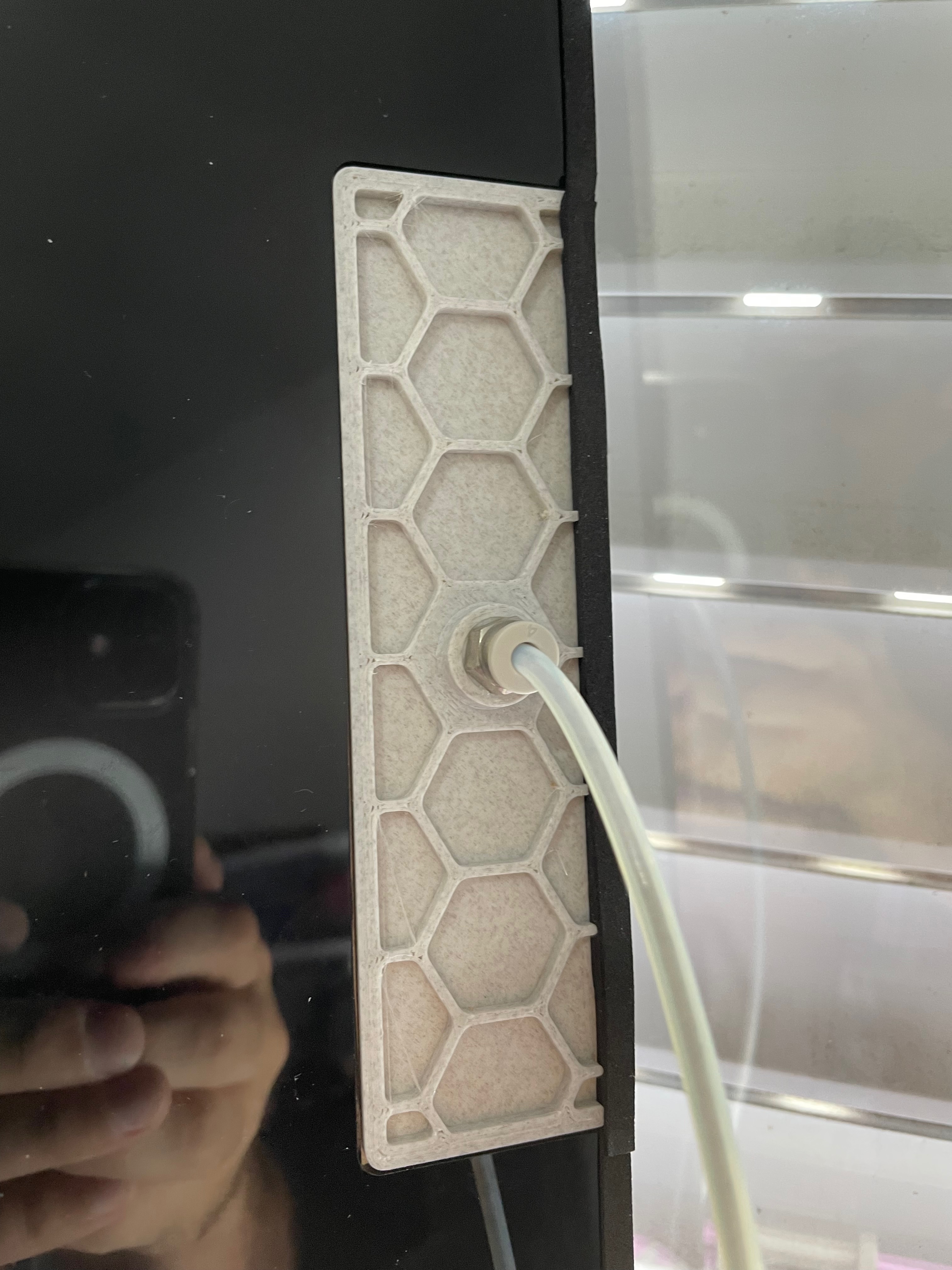

Chỉnh sửa 3/1/2024: Thêm nắp che ống xả và các tùy chọn chốt cài nhỏ hơn.

Chỉnh sửa 5/1/2024: Thêm bản lề cửa.
