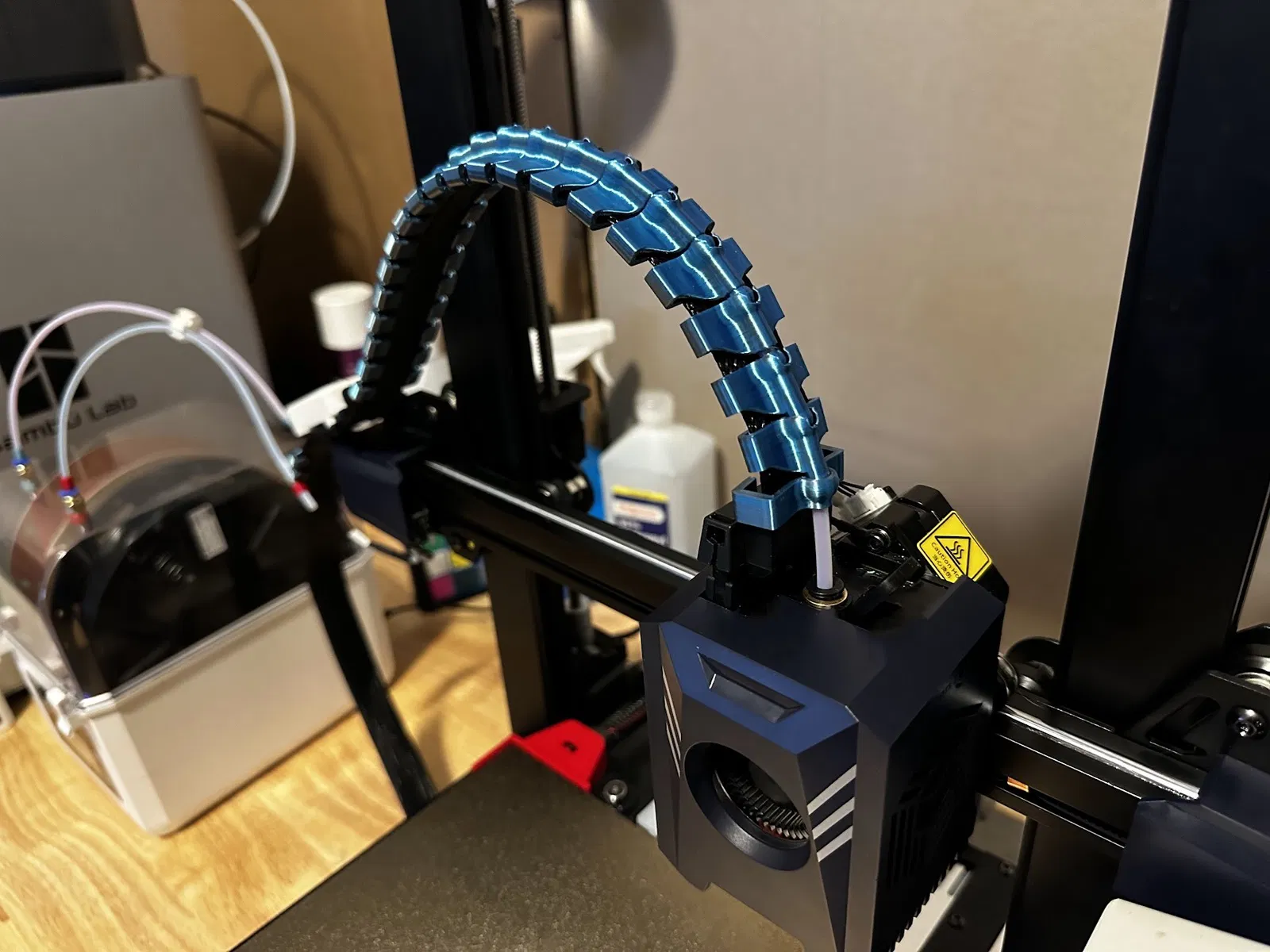

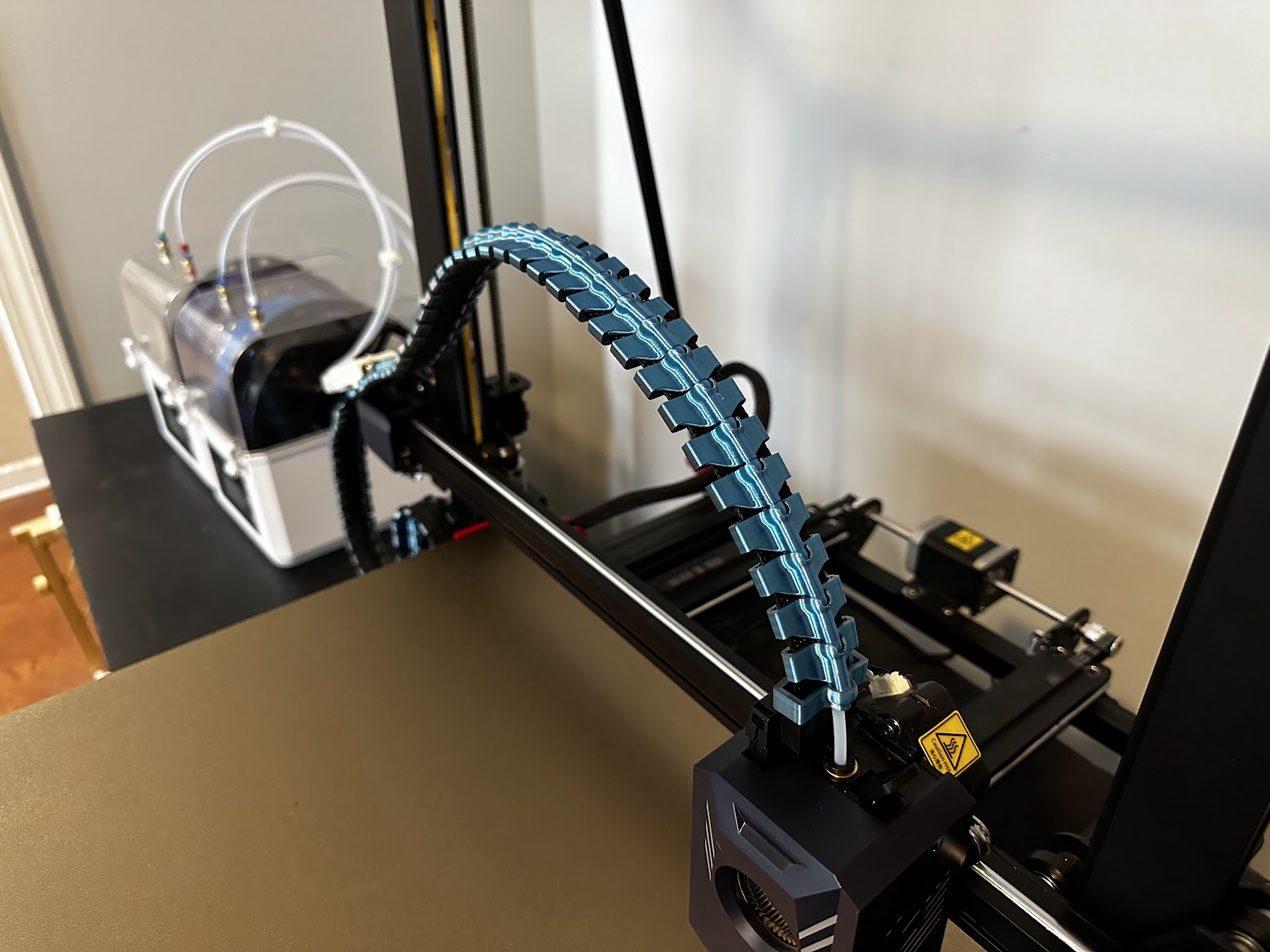

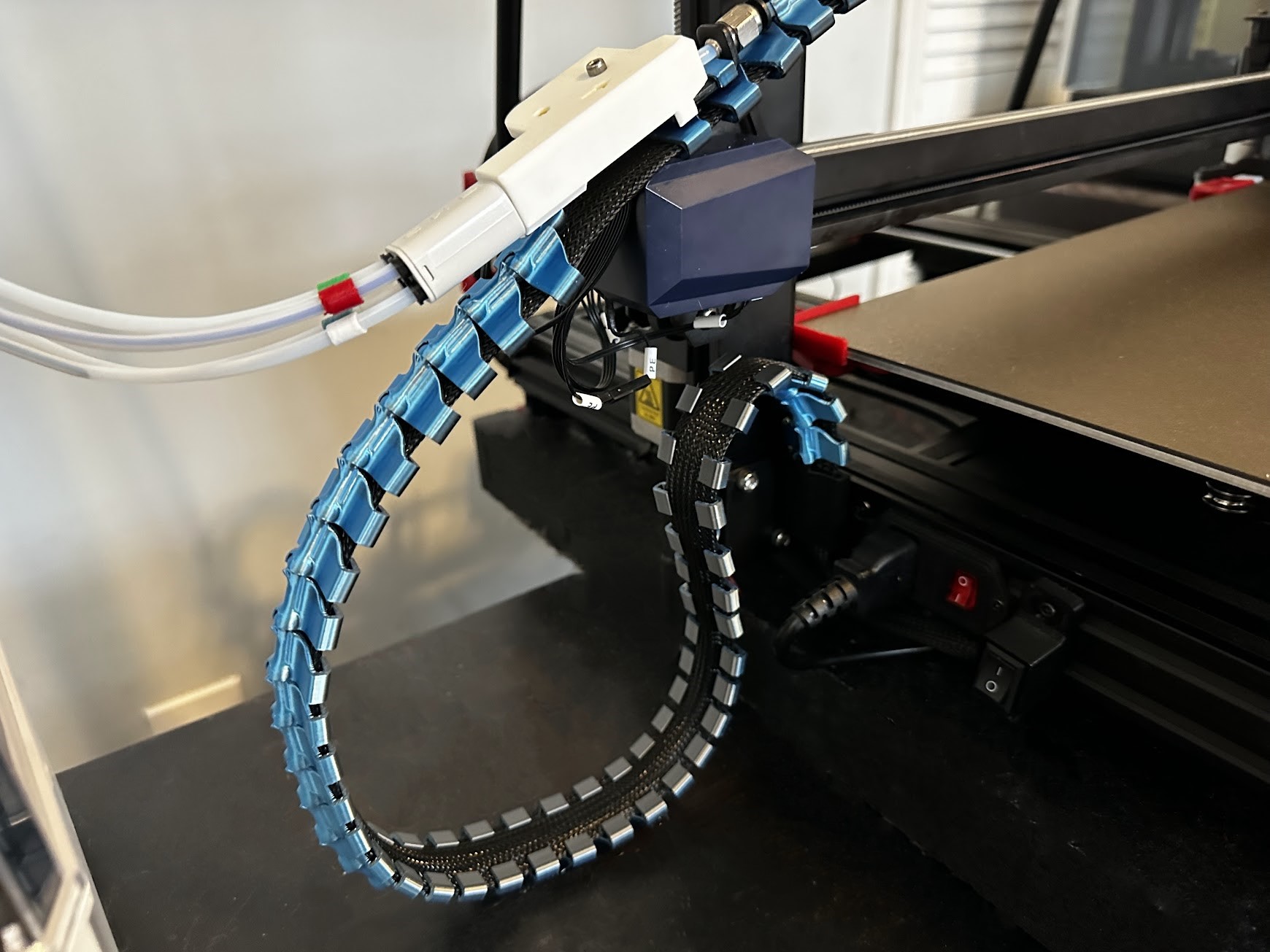

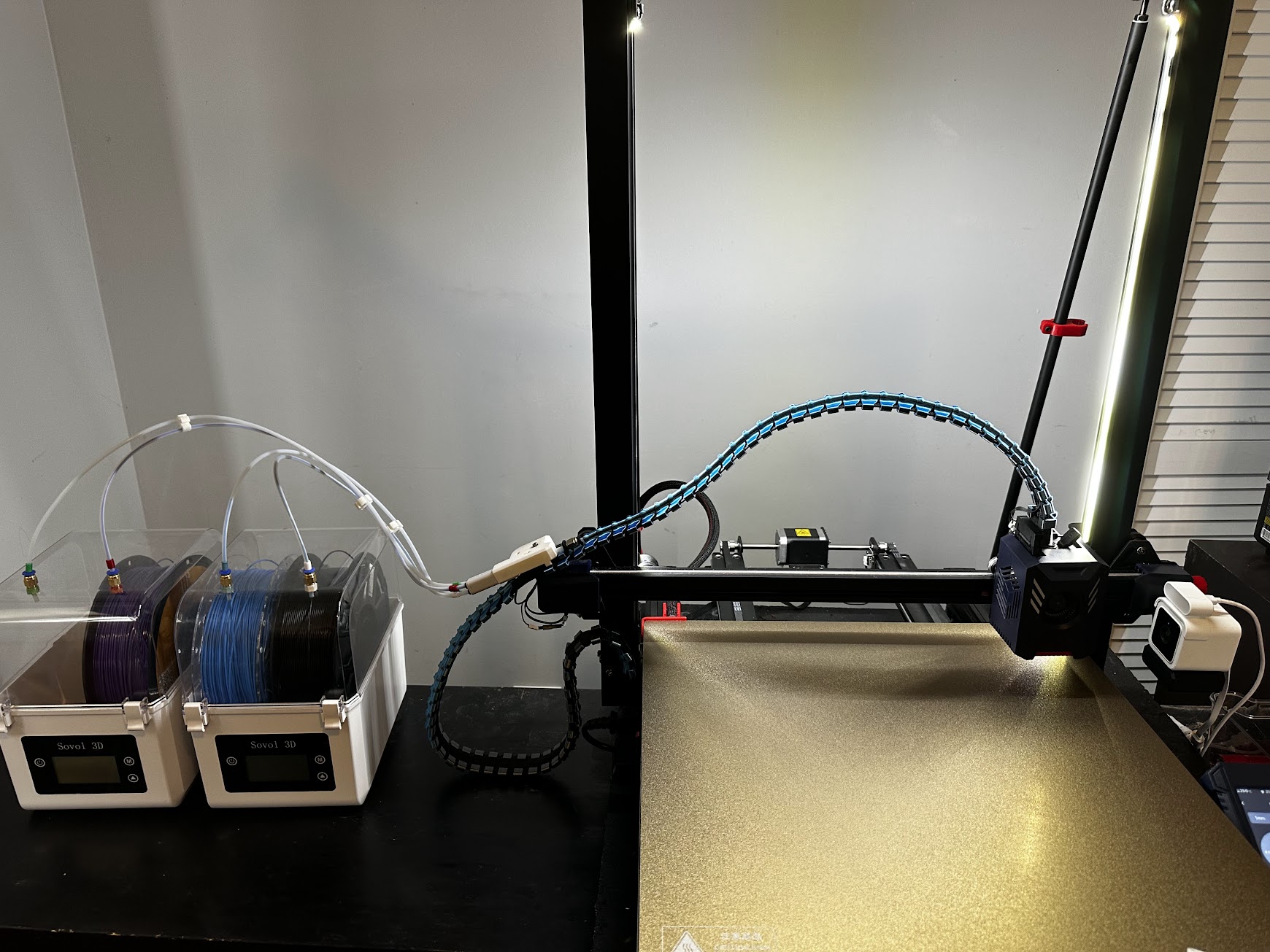

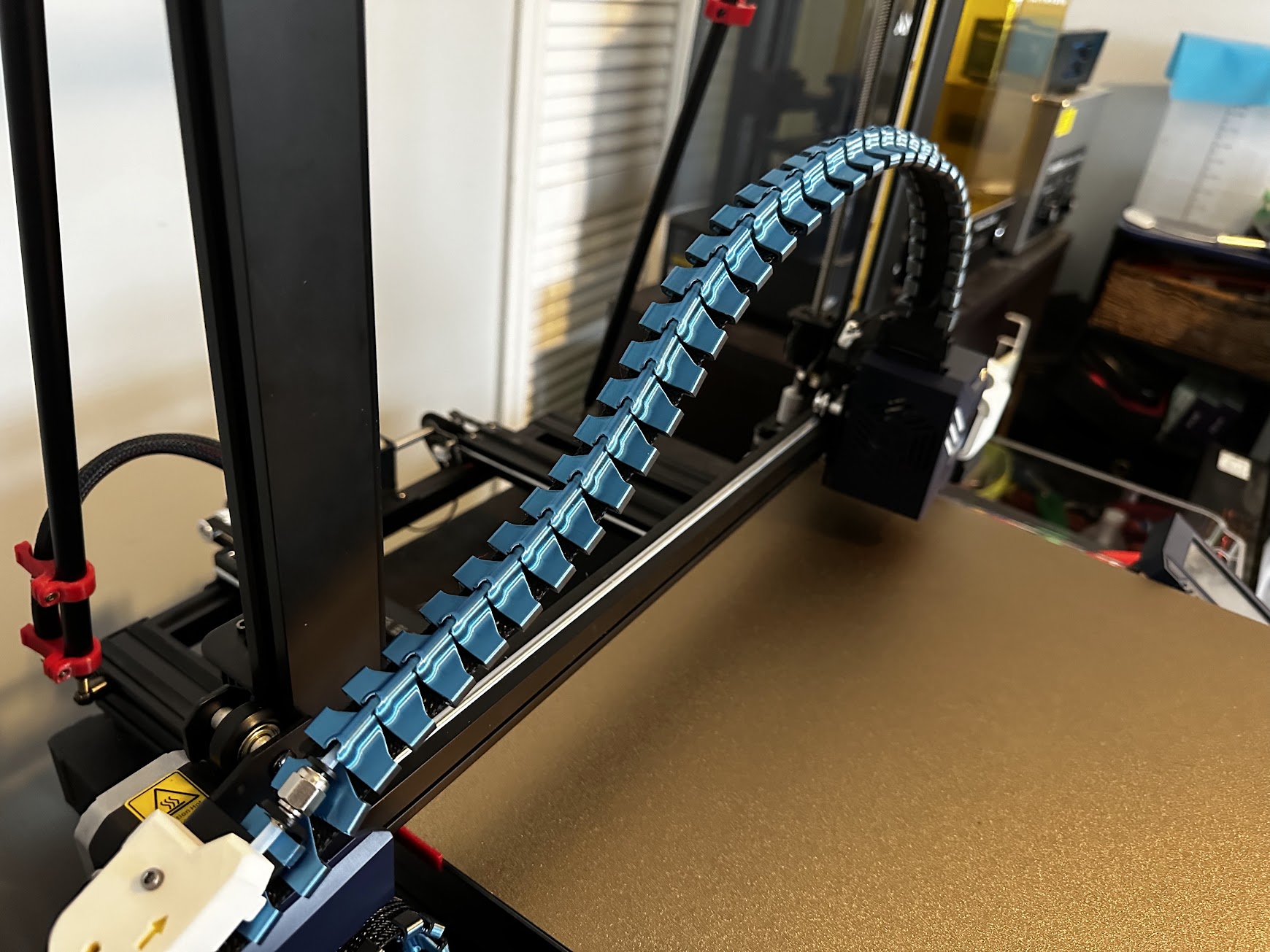

Anycubic "SPINE" Dây Cáp cho Máy Kobra 2 Series, Kobra 2 Max, Pro, Plus, Neo

Sợi "SPINE" này được @rogerquin_304616 làm cho mọi người biết đến rộng rãi khi anh ấy thiết kế nó cho SOVOL SV06. Đây là phiên bản của tôi dành cho dòng máy Anycubic Kobra 2 Series. Đây là sản phẩm gốc và bản vẽ của tôi, mọi cảm hứng cho thiết kế này đều dành cho @rogerquin_304616.

Nó giải quyết vấn đề quản lý cáp kém trên các máy Kobra 2 Series.

Để Lắp Đặt: Bắt đầu từ các ngàm và làm dần về phía sau.

Hướng Dẫn In

PLA hoặc tương đương

100% infill cho tất cả các mắt xích

Bạn sẽ cần hỗ trợ dạng cây hữu cơ (Organic Tree supports) cho:

• Bộ phận thay thế dây rút (Tie Wrap Replacement)
• Ngàm khung Kobra 2 Max (Kobra 2 Max Frame mount)

Số Lượng Mắt Xích Cần Thiết:

(Số lượng Beta có thể thay đổi, đây là con số gần đúng)

Kobra 2 Max:

Ngàm đầu đùn: 1 Mắt xích từ cảm biến đến đầu đùn: 33 Mắt xích lấp đầy khoảng trống: 1 Bộ phận thay thế dây rút: 1 Ngàm nối tại giá đỡ cảm biến sợi: Đang phát triển Mắt xích treo cáp từ khung đến cảm biến: 37 Ngàm khung Kobra 2 Max: 1

Kobra 2 Pro: Ngàm đầu đùn: 1 Mắt xích từ cảm biến đến đầu đùn: 21 Mắt xích lấp đầy khoảng trống: 1 Bộ phận thay thế dây rút: 1 Ngàm nối tại giá đỡ cảm biến sợi: Đang phát triển Mắt xích treo cáp từ khung đến cảm biến: 30 Ngàm khung Kobra 2 Pro: Đang phát triển (Thực sự không cần thiết)

(KHÔNG ĐƯỢC REMIX) Đang hoàn thiện việc phát triển cái này. Tôi có lịch trình bận rộn, đây là cách dễ nhất để tôi có thể phát triển và quản lý cuộc sống hàng ngày của mình. Cảm ơn bạn đã thông cảm.

Nếu bạn gặp sự cố hoặc phát hiện lỗi, hoặc có gì đó tôi bỏ sót, vui lòng báo lại cho tôi. Đây là bản Beta nên đừng vội đánh giá. Trừ khi bạn đã yêu thích nó. :) Mọi phản hồi và suy nghĩ đều được chào đón, nhắn tin cho tôi qua hộp thư trên trang này hoặc trong nhóm Facebook.

Ghi chú về các thay đổi tôi thực hiện:

• Tất cả các mắt xích cáp đã hoàn thành và hoạt động tốt.
• Ngàm nối đến đầu đùn đã hoàn thành cho tất cả các máy Kobra 2 Series.
• Ngàm khung Kobra 2 Max đã hoàn thành (Để sử dụng ngàm này, bạn phải đi dây cáp bên dưới máy in). Bạn vẫn có thể sử dụng Spine mà không cần ngàm đầu đùn nếu không muốn làm điều này.
• Vẫn đang làm tài liệu hướng dẫn.
• Vẫn đang phát triển ngàm nối tại khu vực giá đỡ cảm biến sợi để giữ cáp X-Gantry.
• Vẫn đang phát triển các ngàm cho tất cả các máy Kobra 2 Series.

1/19/2024

Cập nhật Mắt xích từ cảm biến đến đầu đùn lên phiên bản 1.1 Bây giờ đã không còn răng trên kẹp. Tôi nghĩ đây là thiết kế tốt hơn, cho phép linh hoạt và di chuyển nhiều hơn.

1/22/2024

Ngàm đầu đùn v1.1: Mở rộng phần đầu bi ra thêm để không bị quá chặt.

Mắt xích treo cáp từ khung đến cảm biến v1.1: Gia cố kẹp và mở rộng phần ổ cắm ở phía nữ của mắt xích.

Ngàm khung Kobra 2 Max v1.1: Mở rộng các lỗ và cải thiện thẩm mỹ.
