Dụng Cụ Chỉnh Chân IC PIN Dành Cho Mạch Tích Hợp DIL (DIP)

Chào mọi người,

Xuất hiện dưới dạng này từ những năm 60, nhiều mạch tích hợp mà chúng ta vẫn được yêu cầu sử dụng vẫn còn trong gói DIL (hoặc DIP, CERDIP, SPDIP,..) quen thuộc.

Chúng ta sử dụng chúng ở dạng này vì, ví dụ, các bộ cách ly quang hoặc bộ thu phát, chúng được đặt trên đế và việc thay thế chúng rất dễ dàng.

Một mạch nhỏ dễ làm trên bo mạch thử nghiệm sẽ còn dễ dàng hơn nữa nếu các linh kiện có định dạng truyền thống.

Tuy nhiên, việc lưu trữ các linh kiện này rất tinh tế và thường chúng ta phải vật lộn để làm thẳng tất cả các chân của linh kiện mà chúng ta muốn sử dụng.

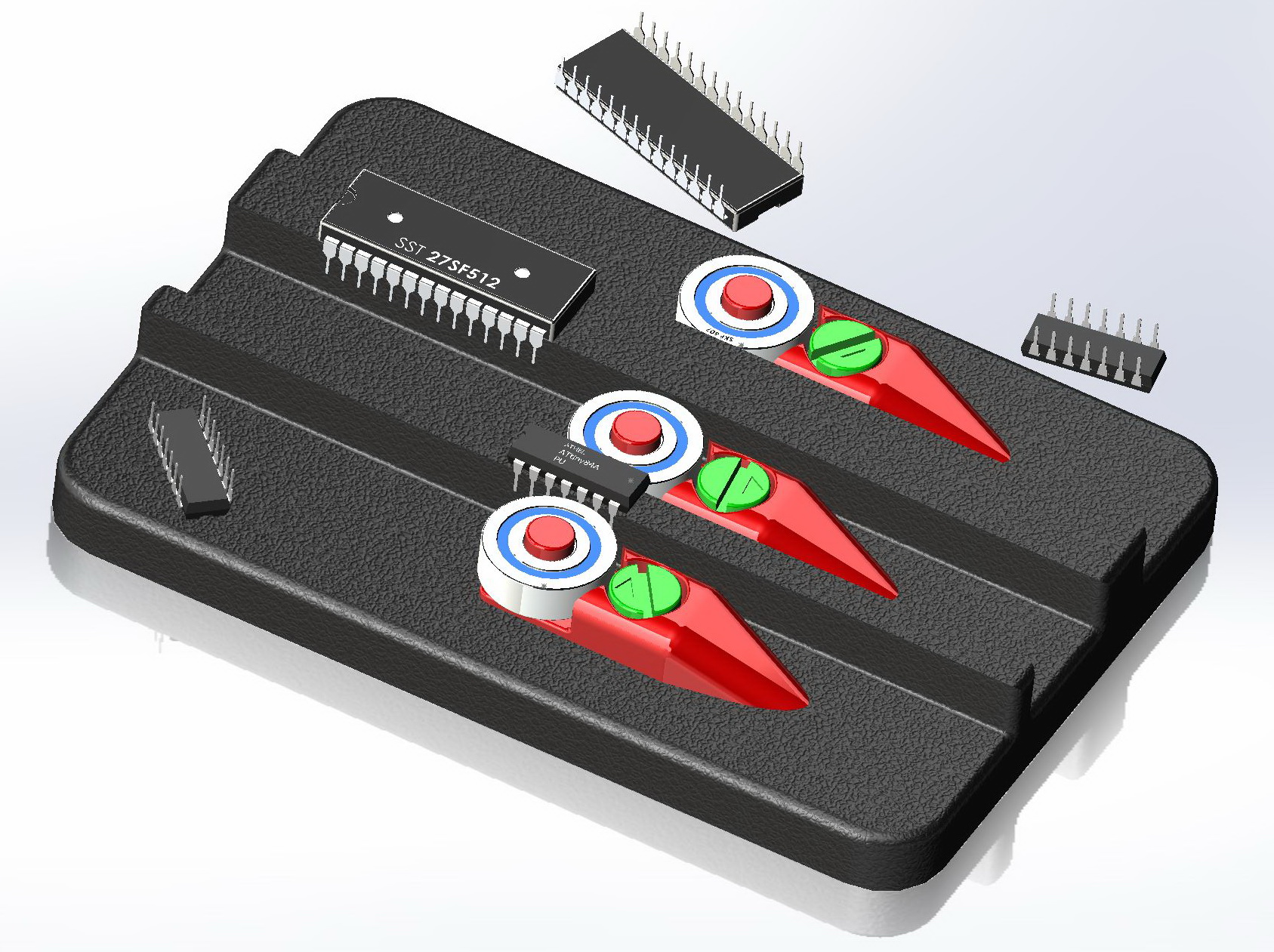

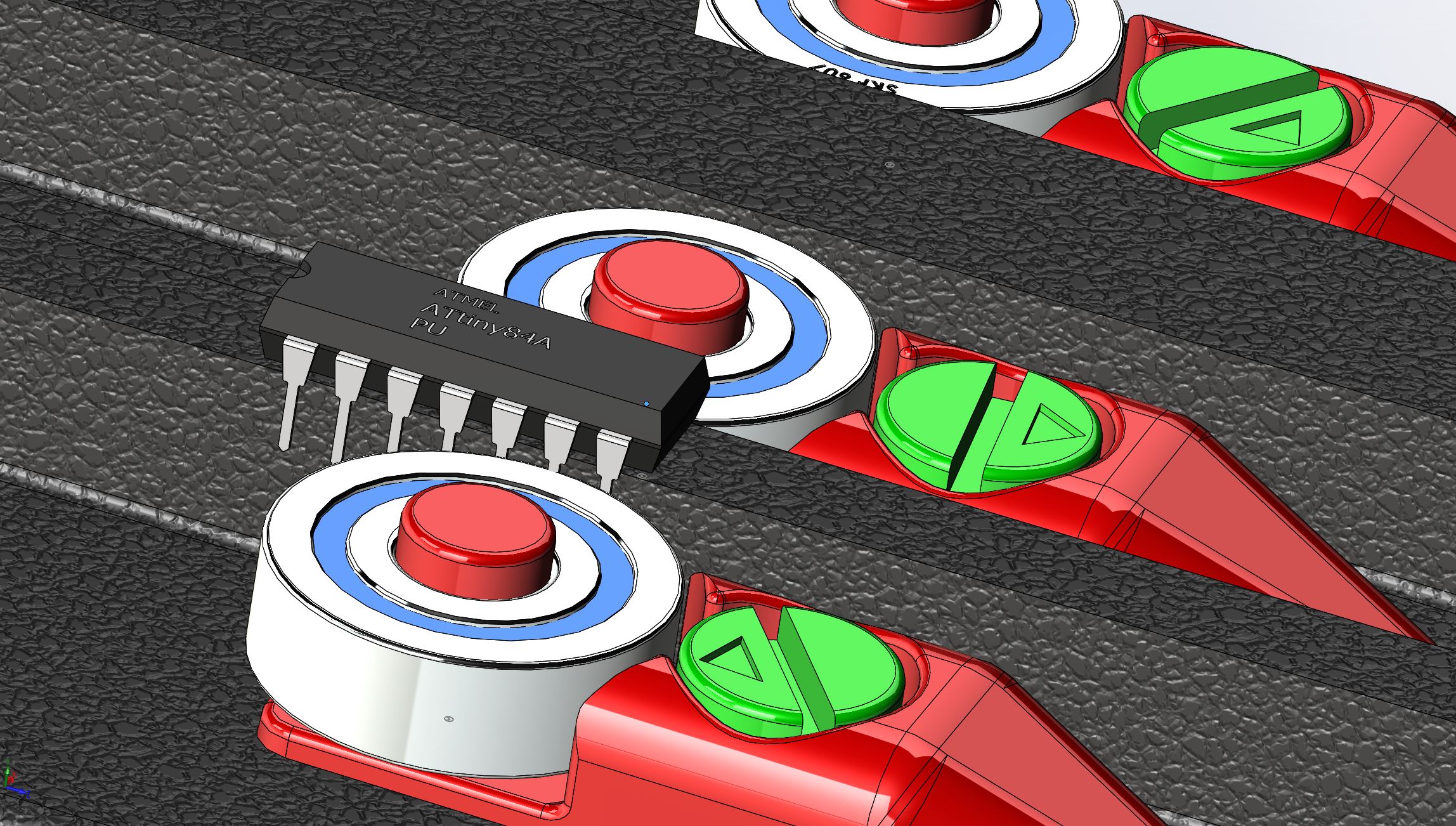

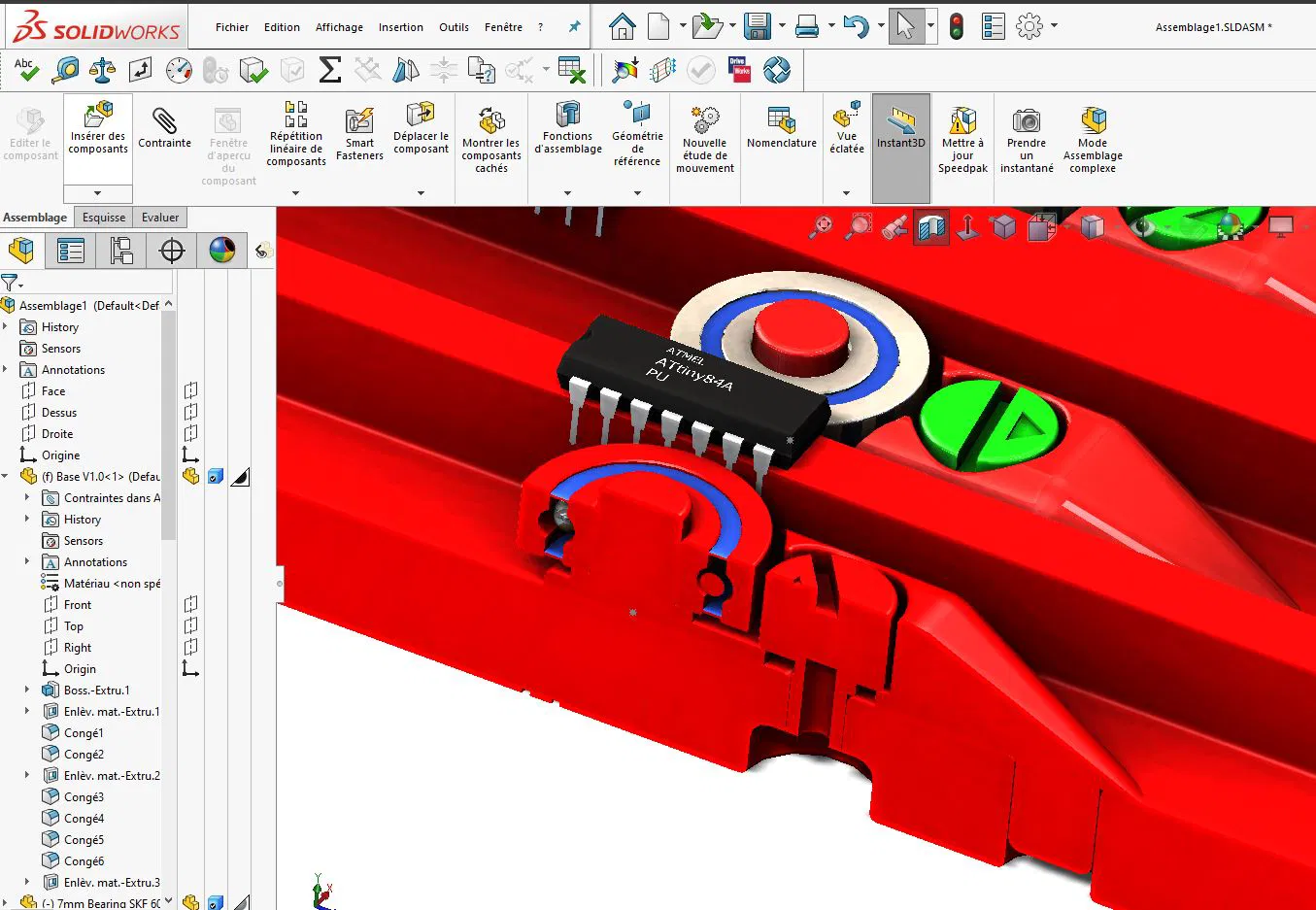

Vì vậy, tôi đã thiết kế công cụ này cho phép làm thẳng tất cả các chân của những linh kiện quý giá này trong tích tắc.

Đây là các vòng bi rẻ nhất... http://s.click.aliexpress.com/e/cknelnSs

ABEC1 là đủ cho ứng dụng này, nhưng nếu bạn muốn loại tốt nhất, bạn có thể sử dụng loại ABEC5 trở lên... https://en.wikipedia.org/wiki/ABEC_scale

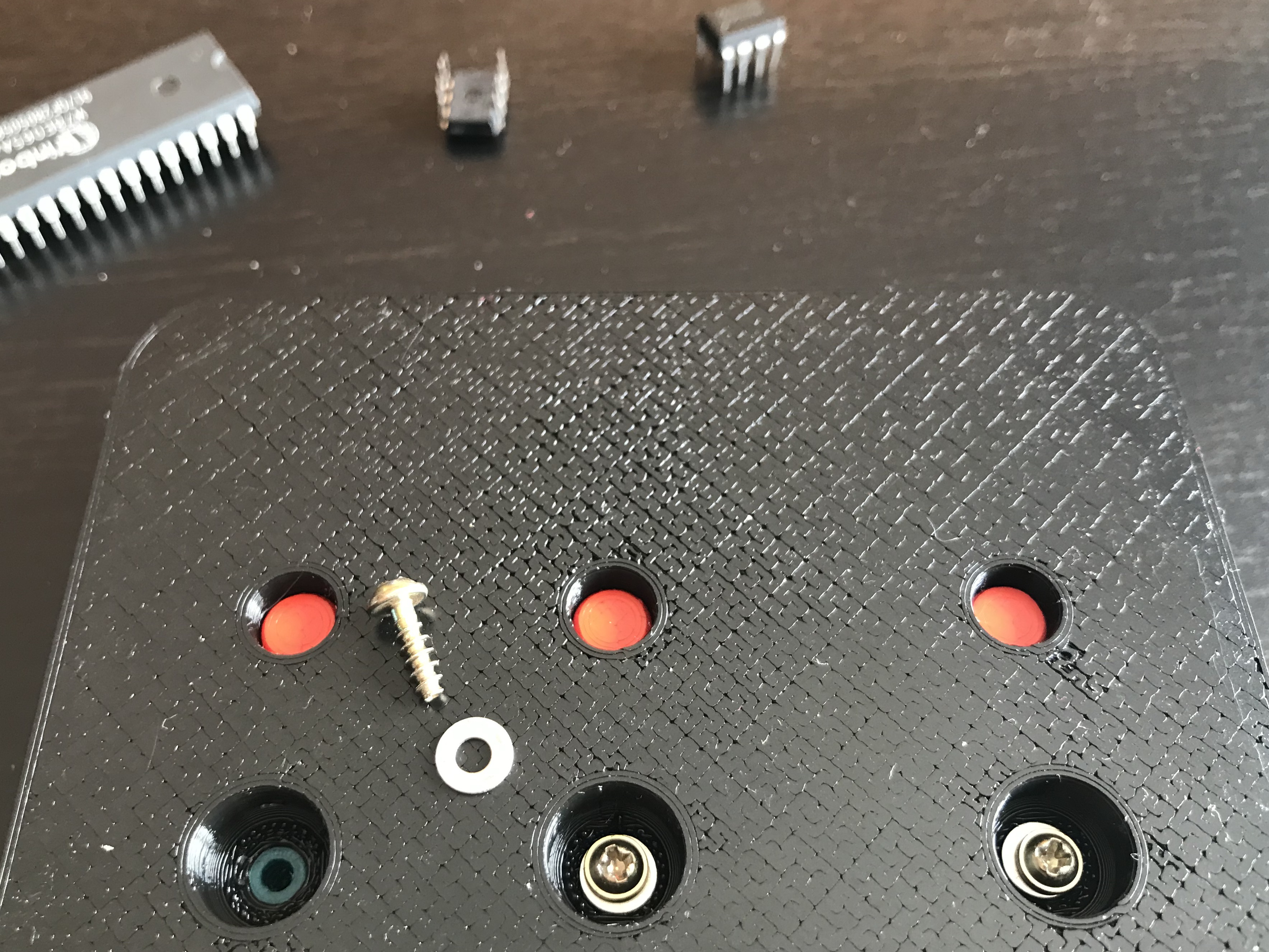

Bạn cần 3 con vít gỗ M2.6mm x 8 loại như thế này http://s.click.aliexpress.com/e/b8K8kis0 và một số vòng đệm phù hợp

Chỉ cần thêm 4 chân đế cao su 3M vào mặt dưới

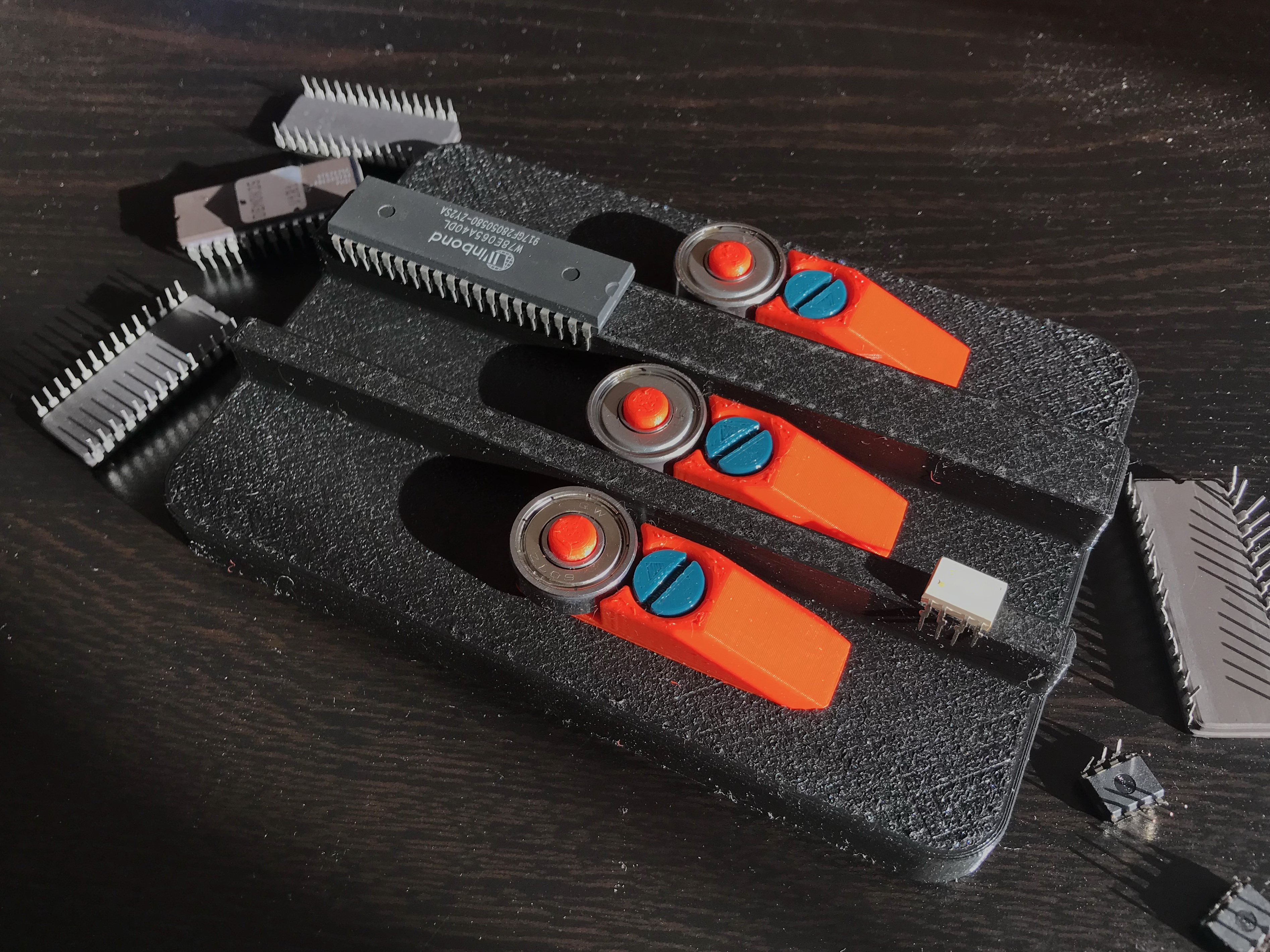

...và bạn sẽ có một sản phẩm chuyên nghiệp

Tất cả những gì tôi yêu cầu lại nếu bạn thích thiết kế này là hãy chia sẻ thành quả của mình, tôi sẽ rất vui khi thấy bản in của bạn và biết công cụ này hữu ích như thế nào đối với bạn.

Chúc bạn in vui vẻ!

Renaud

Cài đặt in

Chân đỡ:

Có

Thương hiệu dây tóc:

Bất kỳ

Chất liệu dây tóc:

Bất kỳ

Ghi chú:

Đế 30% hoặc thấp hơn Hướng dẫn và núm xoay 50% Chân đỡ chỉ cho phần "Hướng dẫn". In phần đế bằng dây tóc carbon dẫn điện là điều bắt buộc...
