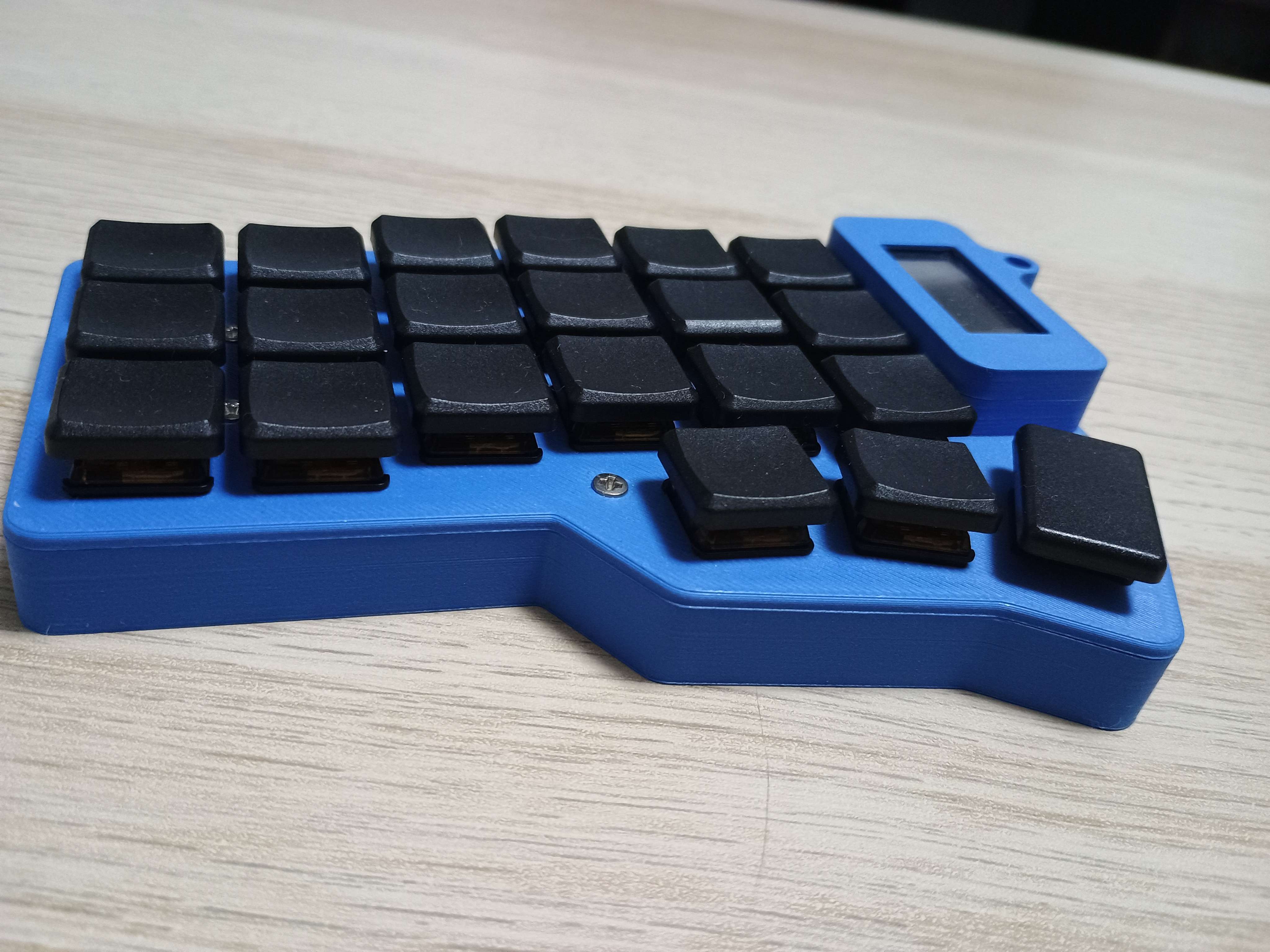

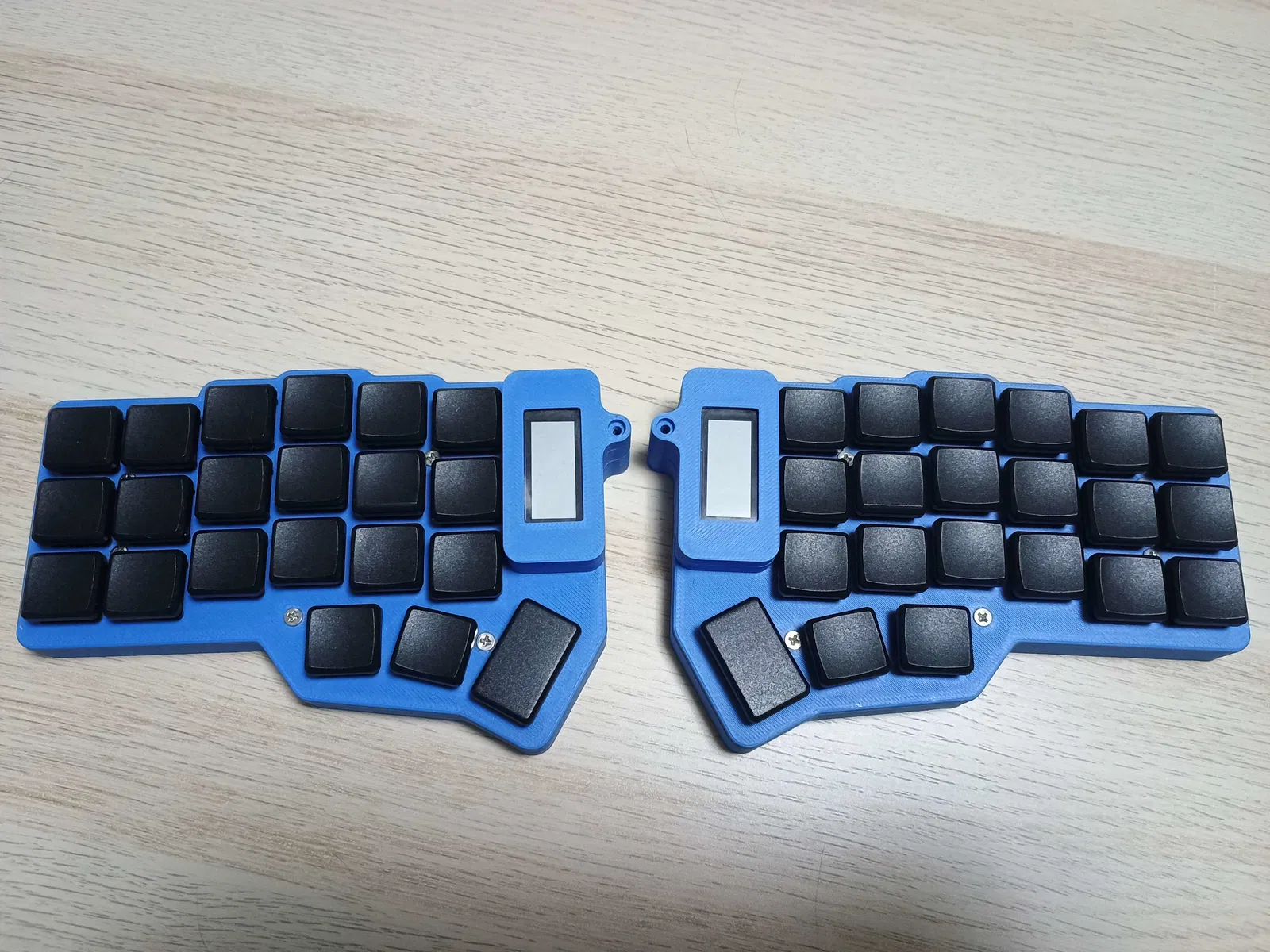

Vỏ cho Corne Choc 6 cột

Chào bạn!

Lúc trước mình có mua một bộ kit bàn phím cơ split. Mình đã chọn phiên bản Corne Chocolate MX spaced vì đó là phiên bản duy nhất có sẵn trên website 42keebs mà cũng hợp với nhu cầu của mình: ít phím hơn, profile thấp vì mình chán mấy cái switch MX rồi. Sau khi ráp xong và xài một thời gian, mình thấy cái kiểu hở hang của bộ kit này không hợp với mình, mình có mấy cục pin 850mah bự chà bá mà không để đâu cho đàng hoàng được, với lại mình cũng ghét cái kiểu nhìn nó không cân xứng.

Đó là lúc ý tưởng làm cái vỏ cho nó nảy ra. Cái vỏ này có tính đến việc gắn sẵn cái công tắc nguồn (power switch) sẽ được giấu đi và bật luôn, thay vào đó là một cái DIP switch, và cả mấy cái chân cắm màn hình (display pins) đã được gắn sẵn và để trên bo mạch. Mình lo là dự án sẽ không thành công nên mình quyết định để nguyên cái PCB.

Lưu ý khi in:

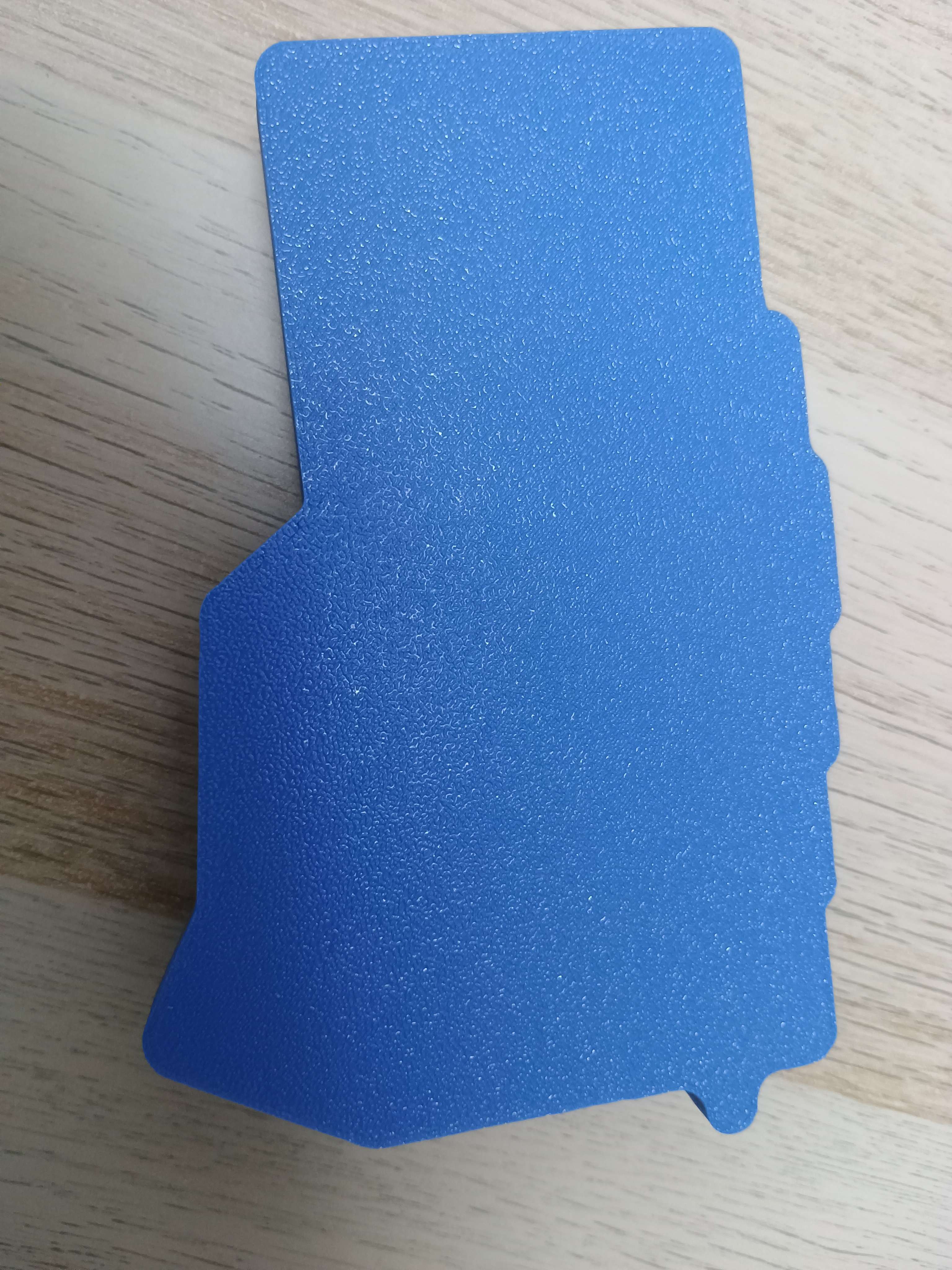

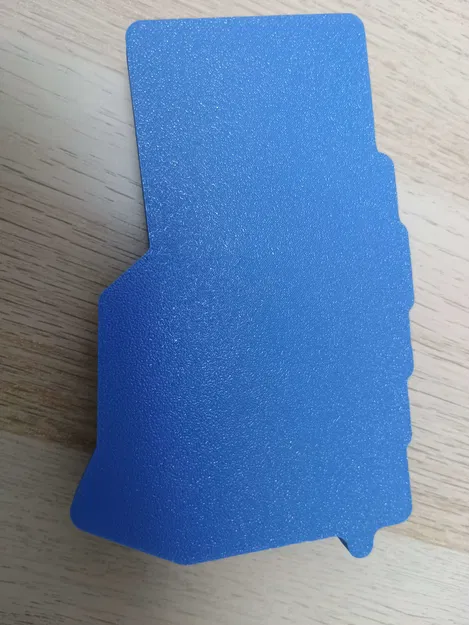

• Các file top, bottom và nice view protection đi kèm là cho phần bên phải, bạn có thể mirror để lấy cho phần bên trái nha!

BOM:

• corne choc 40% kit MX spaced
• sunset kailh v1 choc tactile switches
• MBK Blank choc keycaps
• 2 x nice!nano v2
• 2 x cặp socket Mill max “315” cho Pro Micro
• 2 x cặp pin Mill max “3320” cho Pro Micro
• 2 x nice!view
• 2 x công tắc DIP 1P (nguồn RO

• chỗ mình mua) (nguồn Aliexpress)

• 12 x M2.5 heat insert loại ngắn (6 cho mỗi bên)
• 10 x ốc M2.5x10mm đầu phẳng (5 cho mỗi bên)
• 2 x M2.5x18mm (nguồn RO

• chỗ mình mua) (nguồn EU) (cho phần bảo vệ nice!view)

• 2 x pin Li-Po 850mAh 3.7V có dây JST (kích thước 3.4x49x64.5mm)
• một ít dây điện đường kính 1mm (mình lấy dây từ cáp chuột cũ nên không biết chỗ mua)

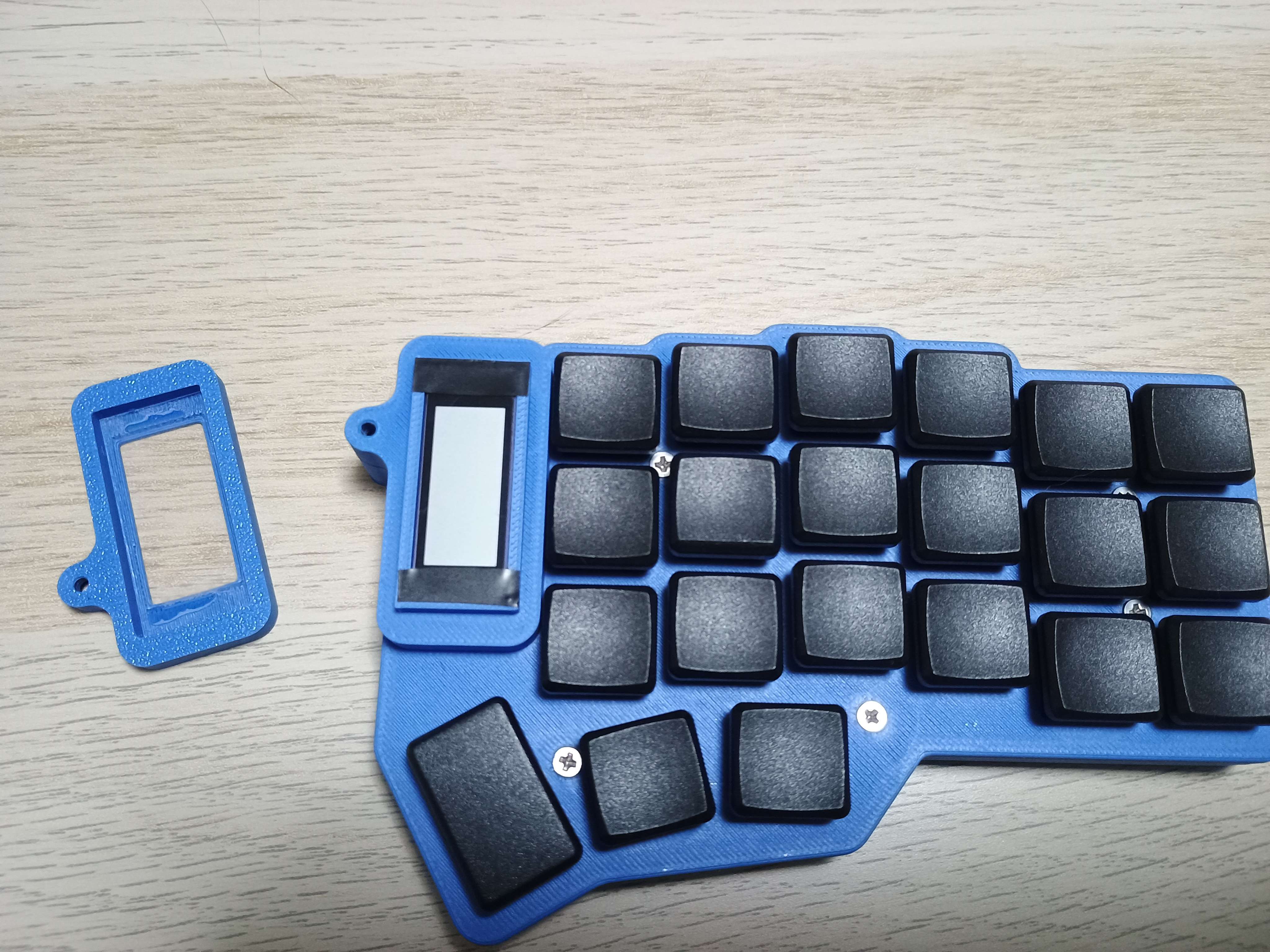

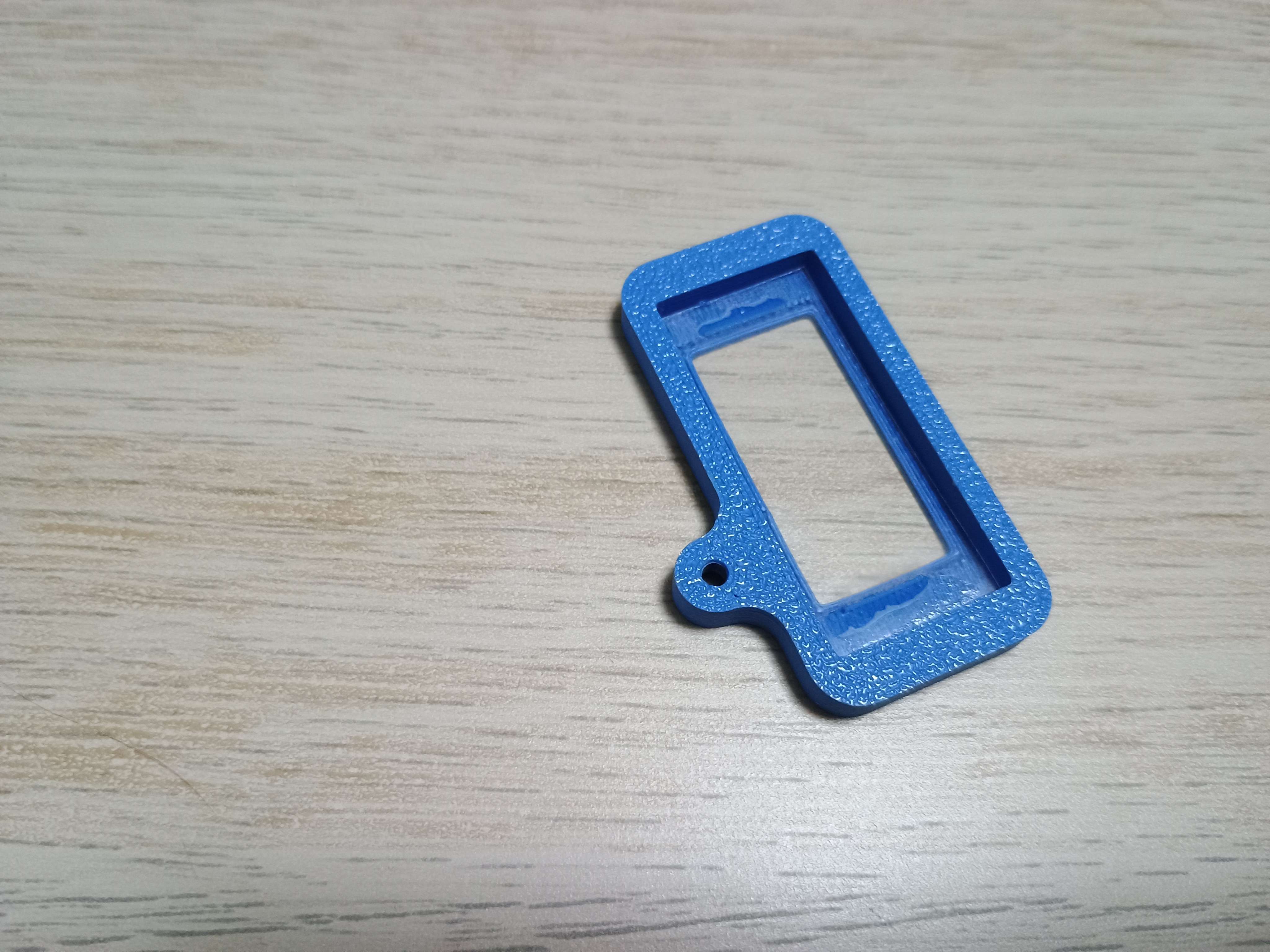

• một vỏ chai PETG trong suốt rỗng để làm phần bảo vệ nice!view, do không kiếm được mica hay vật liệu trong suốt gần chỗ mình nên mình chế thôi

Một số ghi chú:

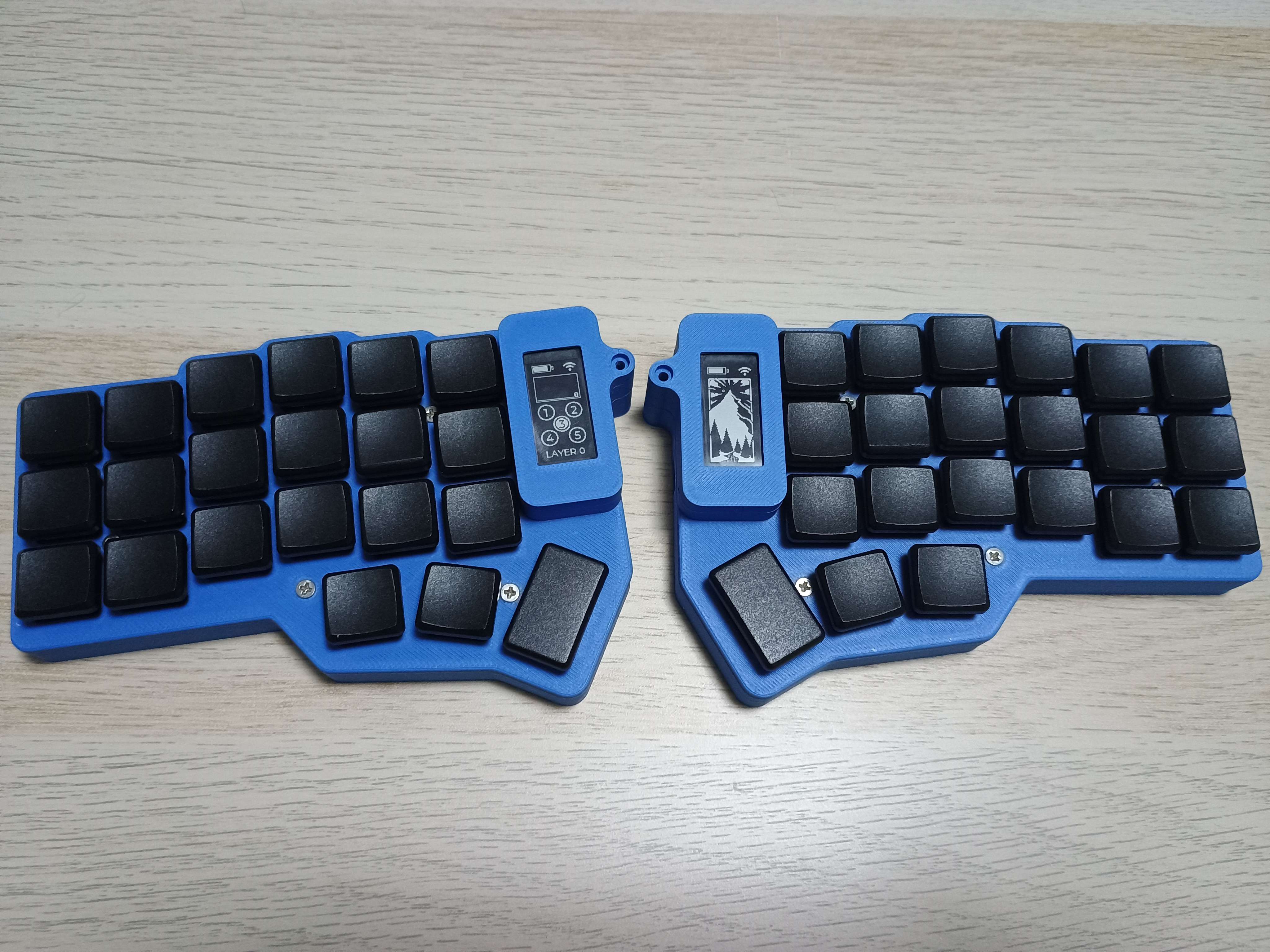

• Do bộ kit chỉ hỗ trợ sẵn màn hình 4 chân mà nice!view có 5 chân, nên mình đã khoét lỗ trên các tấm đỡ để nối dây vào P0.06/006 của nice!nano
• Có sáu lỗ trên tấm đỡ dưới mấy lỗ chân màn hình, mấy lỗ này để nối 4 dây vào socket màn hình đã gắn sẵn, luồn dây qua lỗ rồi nối vào mấy dây khác từ màn hình ra, bạn có thể chỉ cần dùng một bộ thôi nếu đo đạc kỹ (mình thì không). Nếu làm lại dự án này, mình chắc chắn sẽ hàn dây trực tiếp vào mặt sau của mấy lỗ cắm màn hình trên PCB, khỏi cần khoét lỗ bên đó, làm vậy sẽ dễ và gọn hơn.

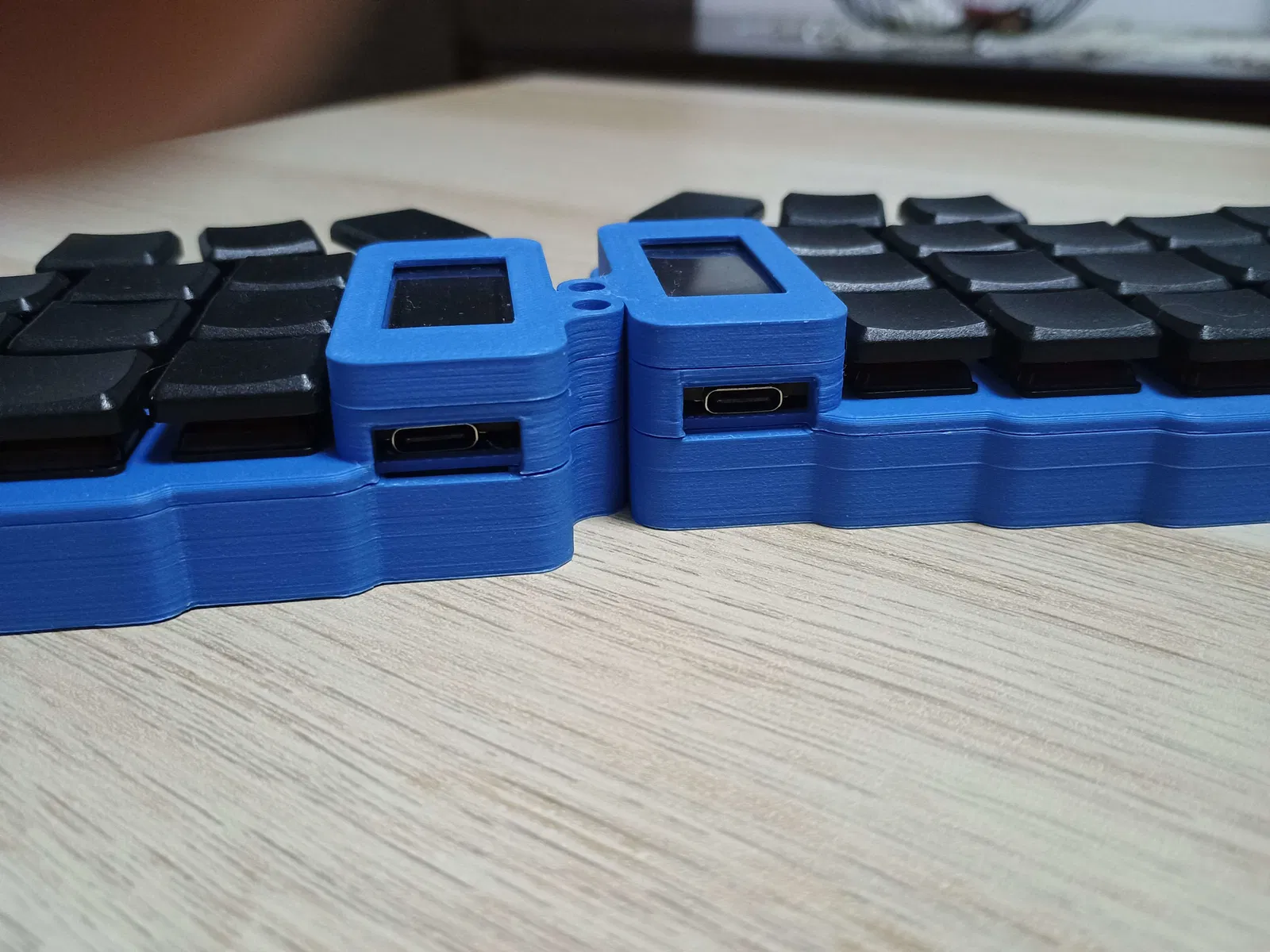

• Các màn hình cũng được nối với 5 dây đi ra cạnh MCU và cũng đi qua lỗ ở rìa mấy tấm đỡ.
• Mình đã hàn mấy chân boost trên controller để tăng tốc độ sạc từ 100mAh lên 500mAh. Cái này chỉ an toàn vì mình dùng pin có dung lượng >500mAh, nếu làm vậy với pin <500mAh thì pin sẽ nổ tung (theo mình đọc được).

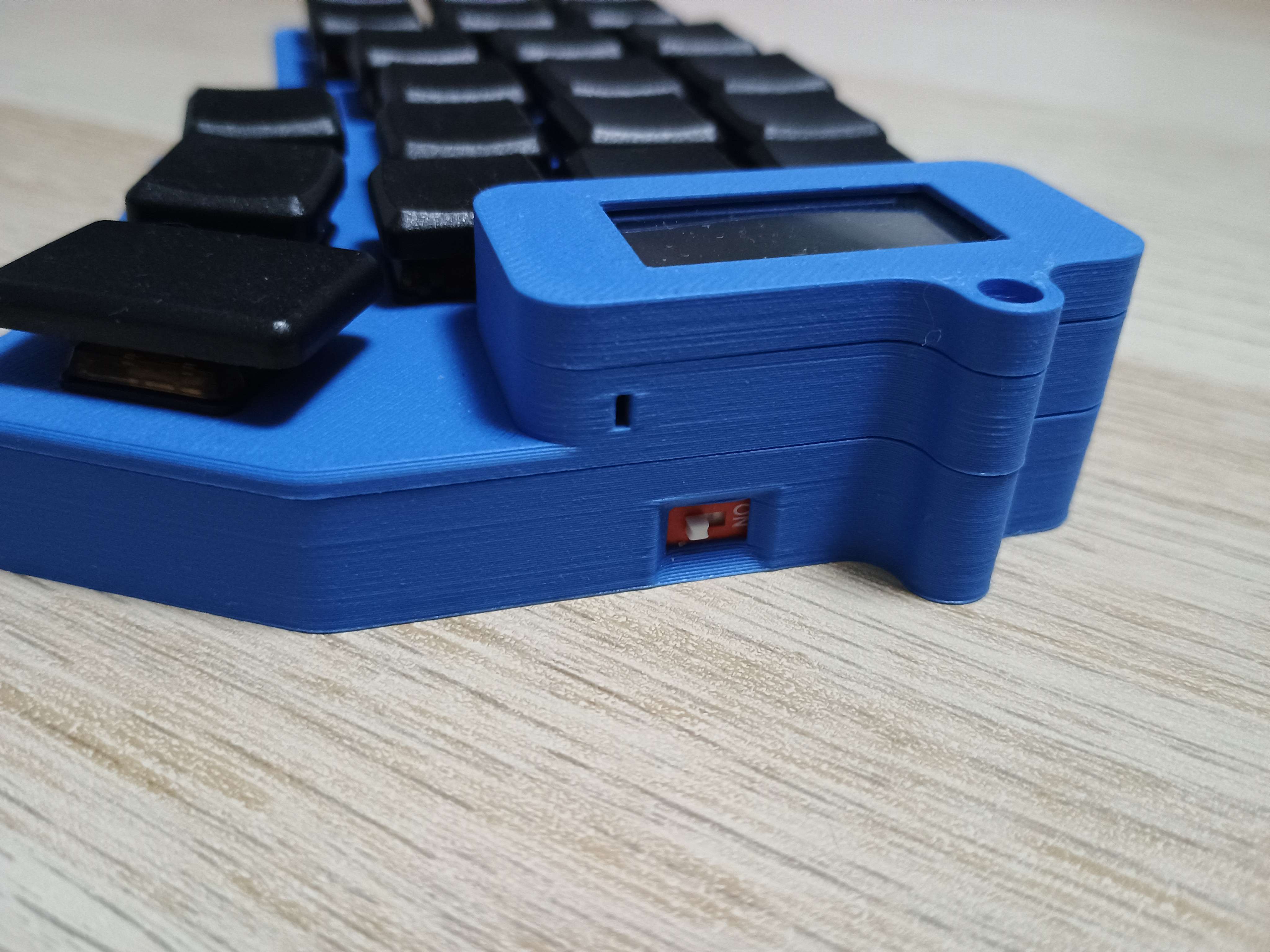

• Công tắc nguồn mặc định bị chôn trong vỏ và bật luôn vì mình đã thay nó bằng công tắc DIP 1P.

Miễn trừ trách nhiệm:

• Mình không chịu trách nhiệm cho bất kỳ hư hại nào bạn gây ra cho linh kiện của mình hoặc bất kỳ hư hại nào gây ra bởi việc in các mô hình 3D được liệt kê hoặc làm theo các hướng dẫn được cung cấp. Sử dụng tùy theo rủi ro của bạn.
