Bộ Gắn Raspberry Pi + Camera Cho Monoprice MP Mini Delta

Đây là một bộ phận để gắn Raspberry Pi và camera Pi lên máy Monoprice MP Mini Delta của bạn. Kết hợp với phần mềm Octoprint tuyệt vời, bạn có thể quản lý, phát trực tiếp và tạo timelapse cho MP Delta của mình, tất cả đều qua mạng không dây bằng giao diện web!

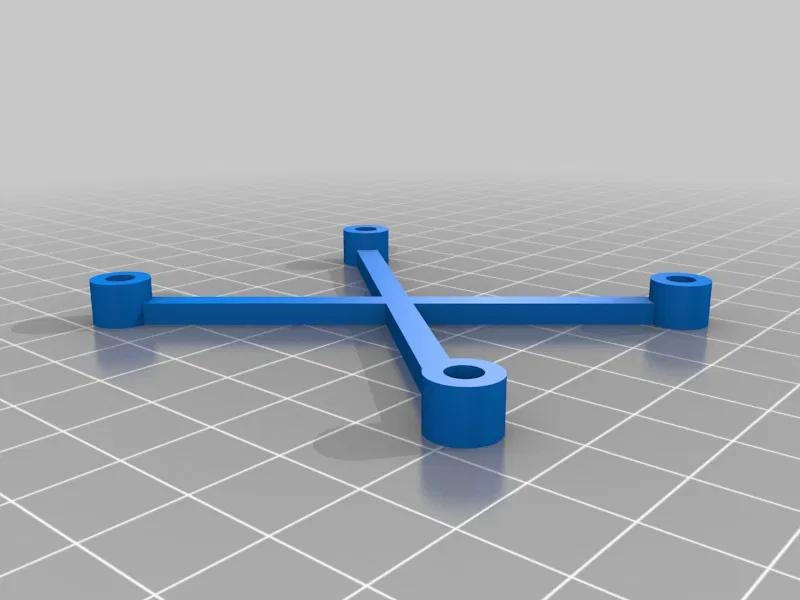

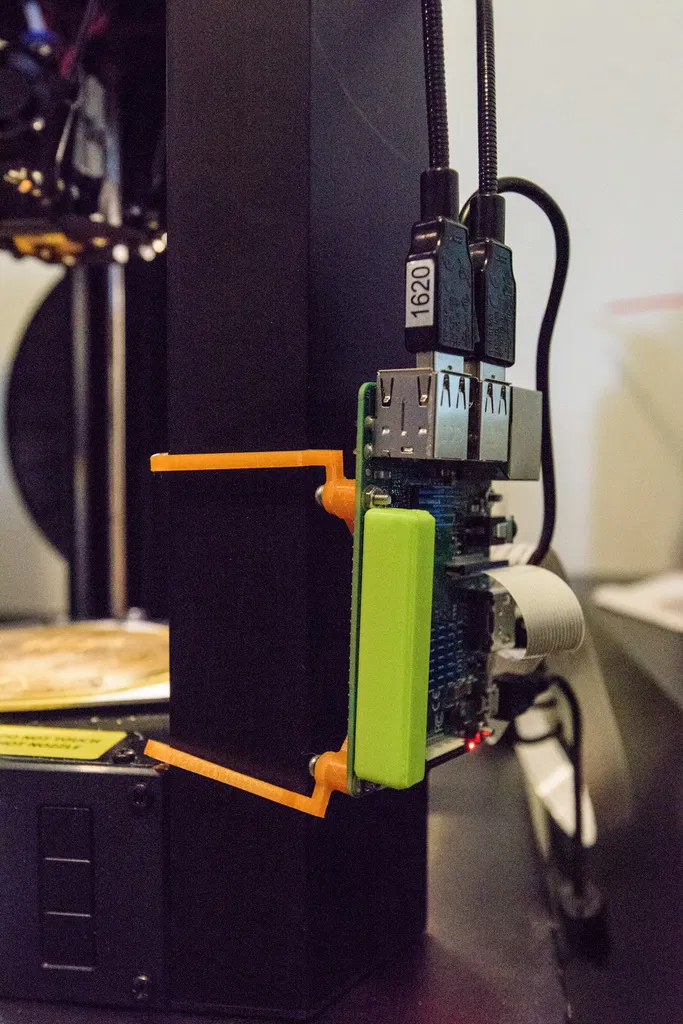

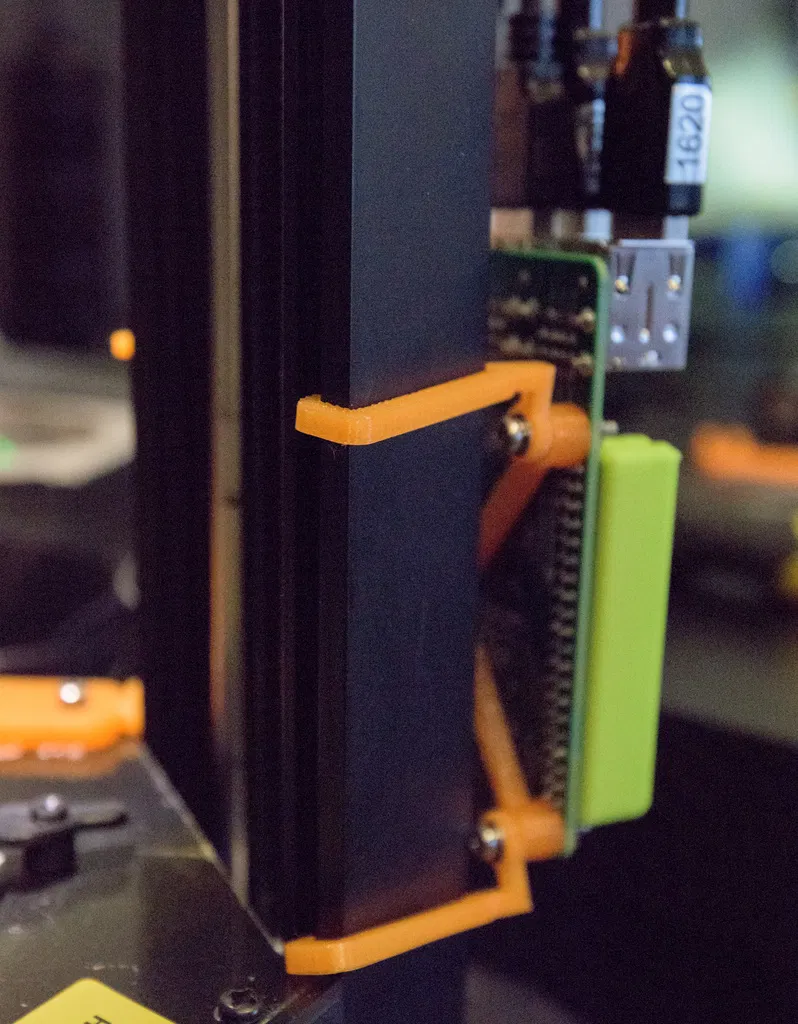

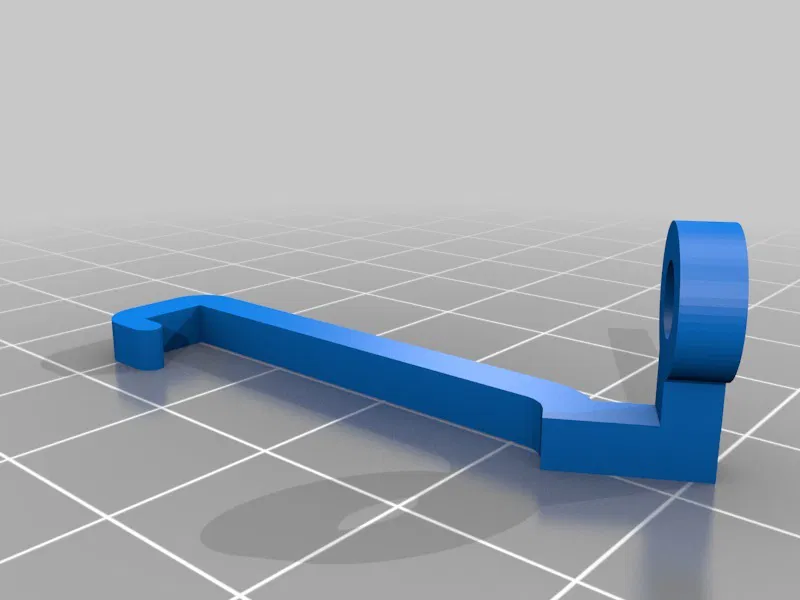

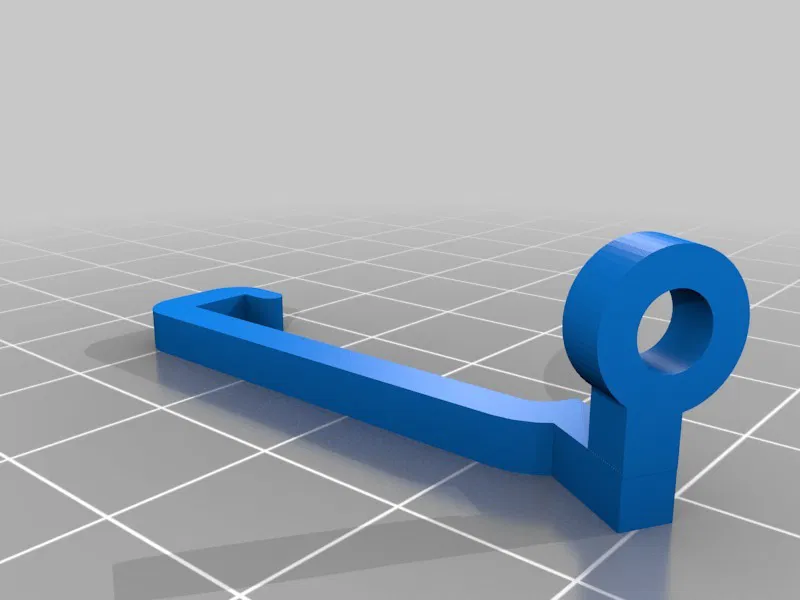

Phần đế Pi gồm bốn cánh tay lồng vào các khe trên thanh ray dọc của Mini. Mặt còn lại của mỗi cánh tay được bắt vào Pi bằng các lỗ tiêu chuẩn. Có một tấm đế hình "x" để chống đoản mạch với vỏ máy. Dùng ốc/đai ốc để cố định các cánh tay và tấm đế vào Pi của bạn.

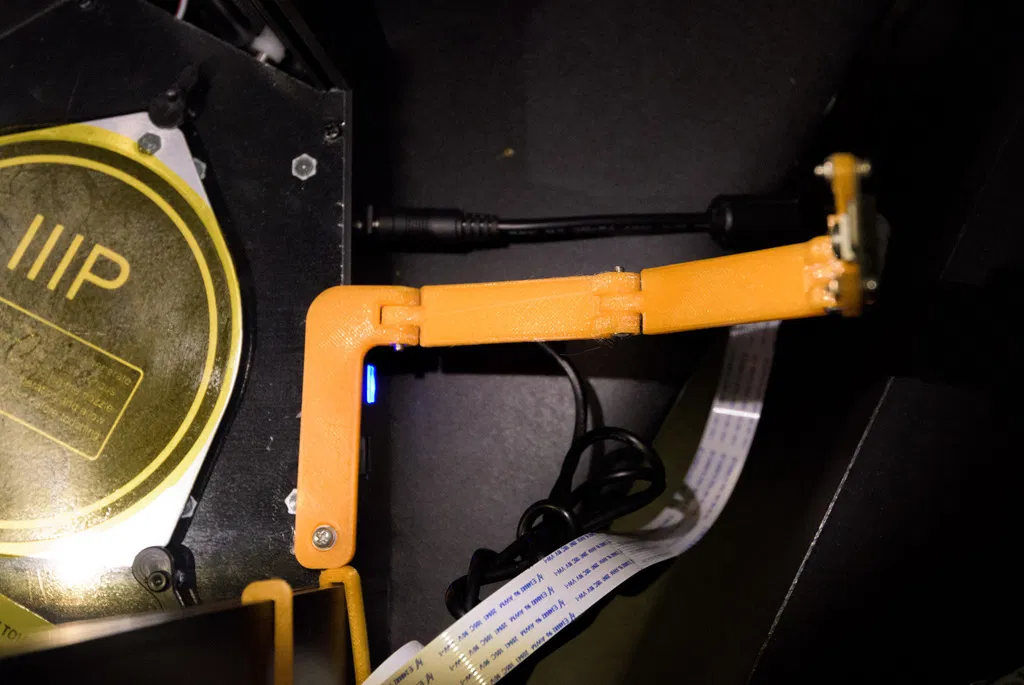

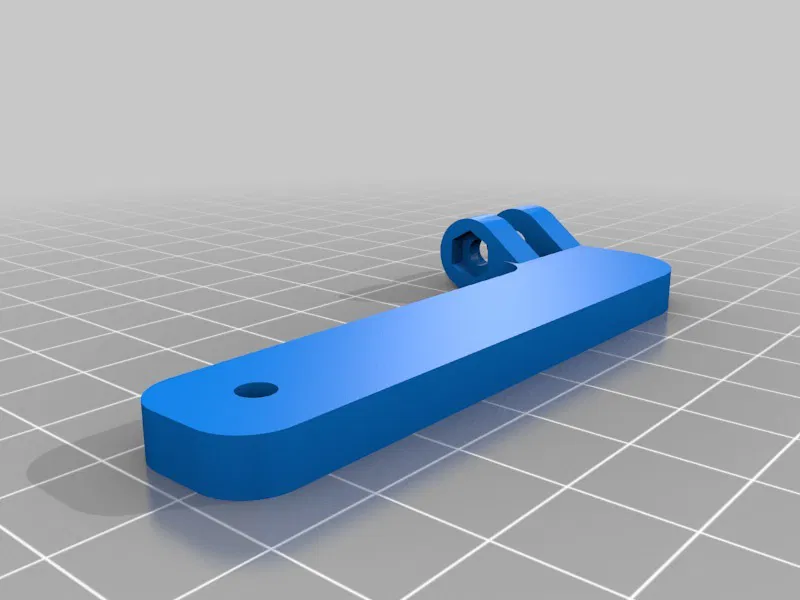

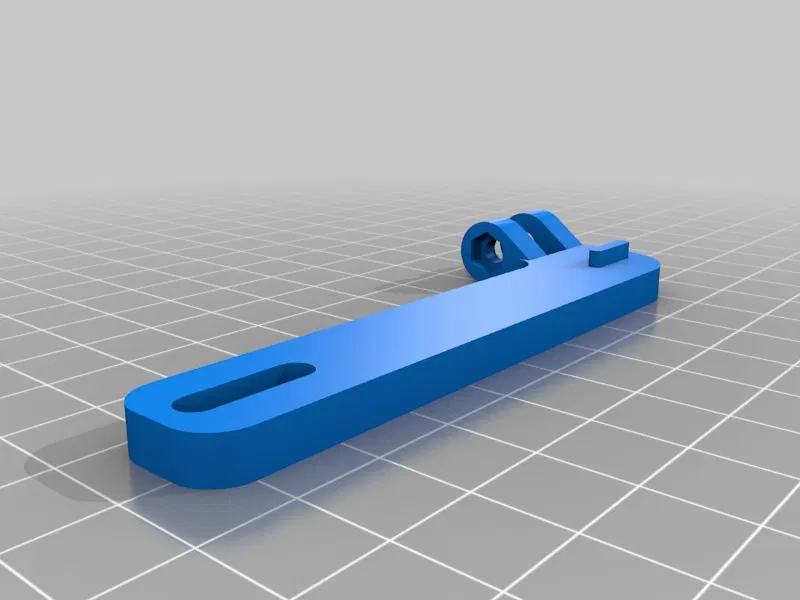

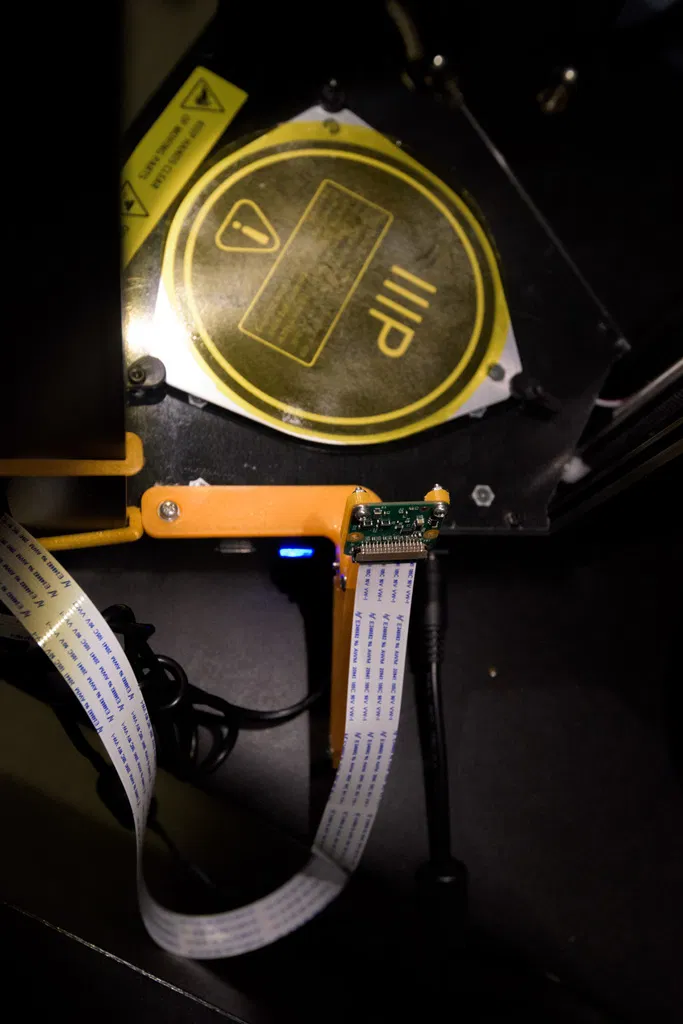

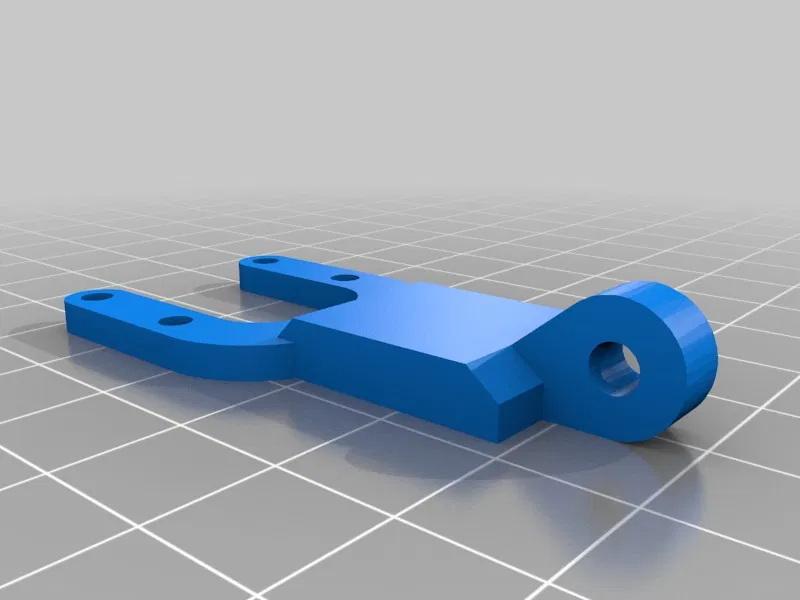

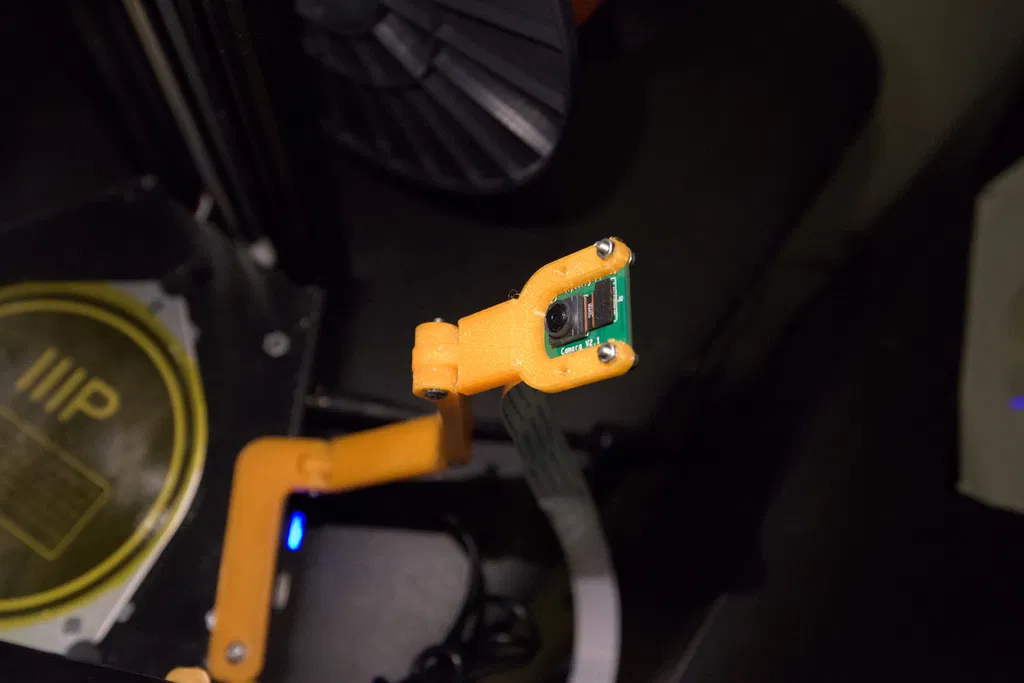

Phần đế camera gồm một cánh tay được bắt vào đế bằng một lỗ ốc hiện có (tháo ốc cũ ra và lắp ốc dài hơn một chút). Cánh tay đế này có cùng chiều cao với tấm đế, vì vậy ngay cả khi bạn in hết cỡ trên bàn in, nó cũng sẽ không va chạm, MIỄN LÀ BẠN GẮN NÓ VỚI KHỚP HƯỚNG XUỐNG. Phần đế nối với hai khớp nối khác và một đế gắn camera. Cánh tay cho phép di chuyển nhiều để xử lý các kích thước in khác nhau. Camera cố tình KHÔNG có chuyển động theo trục LĂN. Vì camera được đặt ở giữa bàn in nên nó không cần thiết.

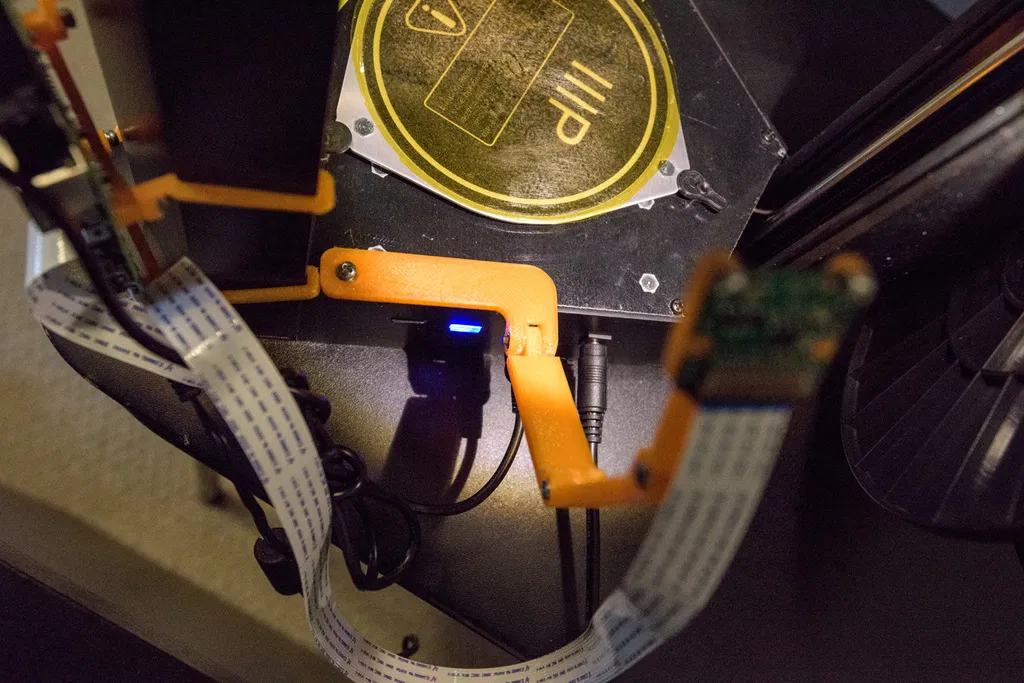

Bạn có thể định vị cánh tay theo nhiều cách khác nhau. Bằng cách gập cả hai cánh tay chồng lên nhau, camera có thể được đặt gần bằng mặt bàn in. Khi duỗi thẳng hết cỡ, bạn có thể nhìn thấy toàn bộ thể tích in dọc. Mỗi khớp nối có một lỗ vít lục giác âm để dễ dàng siết chặt.

Để thiết lập, bạn sẽ cần:

• Raspberry Pi https://tinyurl.com/yxu6prea
• Camera Raspberry Pi V2 https://tinyurl.com/yyt6ywbw
• Cáp dẹt dài cho camera Pi https://tinyurl.com/yyzkmppy
• Cáp USB ngắn (bạn có sẵn cái này)
• 4x ốc/đai ốc M2.5x16 cho Raspberry Pi
• 4x ốc/đai ốc M2x8 cho camera Pi (có thể dùng 2 cái, 4 cái là dư thừa)
• 1x ốc M3x16 (để gắn cánh tay camera vào đế)
• 3x ốc/đai ốc M3x16 (cho các khớp nối của cánh tay)

Đối với ốc, tôi chỉ mua một bộ sưu tập: https://tinyurl.com/y5snhkro

Tùy chọn: Đèn LED USB cổ ngỗng (Tôi đã dùng đèn Ikea Jansjo. )

Tất cả các bộ phận đều có kích thước để có thể in dễ dàng trên máy mini. Tôi có thể in hầu hết chúng mà không cần hỗ trợ, mặc dù các cánh tay có lỗ vít âm thì có lợi khi có hỗ trợ nhỏ. In chúng ở 70% hoặc tốt hơn và độ cao lớp 0.2mm vì một số bộ phận khá mỏng. Bạn sẽ cần in mỗi cánh tay gắn Pi và cánh tay nối dài hai lần để hoàn thành bộ của mình. Tất cả các bộ phận đều in đúng trên máy Delta nhưng bạn sẽ cần in bàn in hai lần.
