Chân Đế & Gá Raspberry Pi Cho Màn Hình LED Matrix 64x32

Đây là một cái đế cho các tấm LED Adafruit.

Cái mình mua là cái này nè: https://www.adafruit.com/product/2276

...và mình đã xài một con Pi với cái HAT này: https://www.adafruit.com/Adafruit.com/product/2345

Có cả tấn màn hình tương thích HUB75 ngoài kia và mình cũng không chắc kích thước có giống hết không. Nhưng cái mình làm ra thì xài được với mấy món trên.

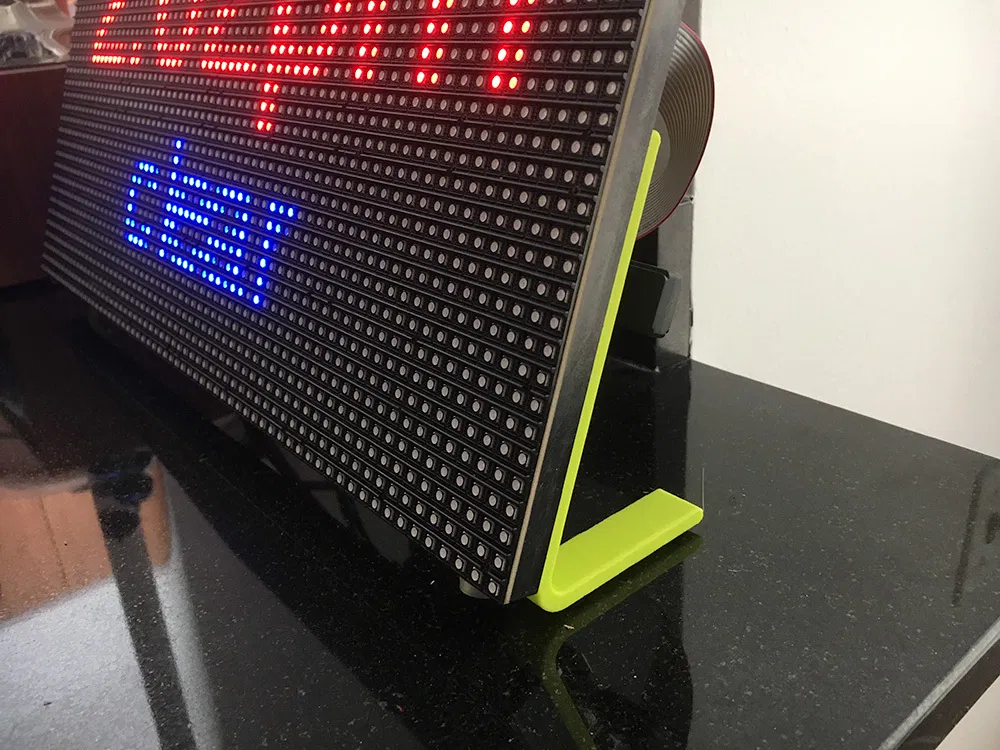

Mô hình này có 2 phần: Một cái chân đế để bạn dựng màn hình lên nghiêng 20 độ, và một cái đế gắn đơn giản cho con Raspberry Pi của bạn.

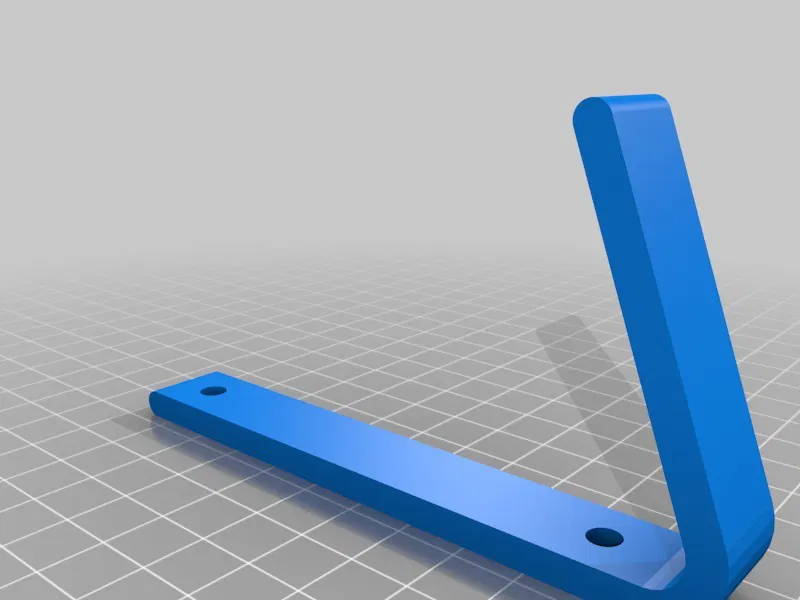

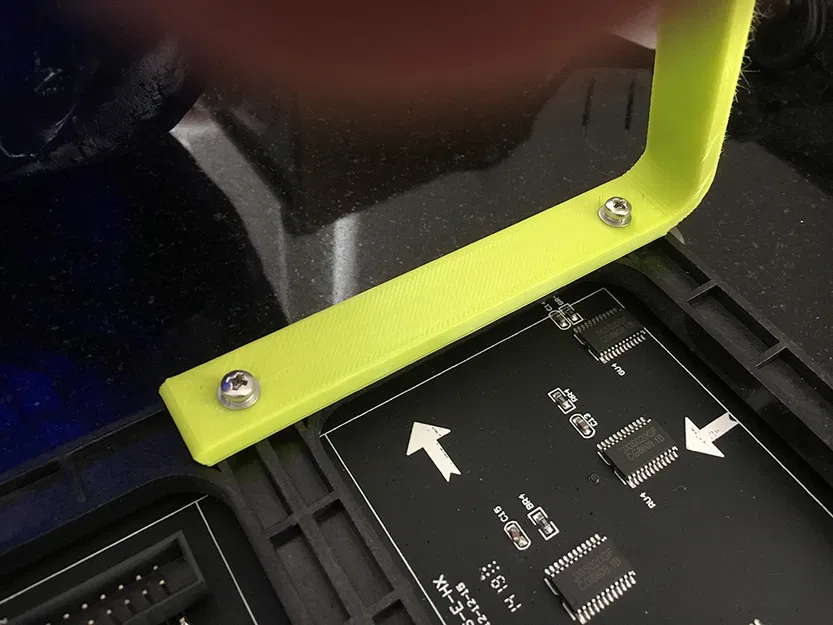

Cái chân đế thì dễ à. Bạn cứ đặt sao cho đỡ phải xài supports là được. Tấm LED nó có sẵn mấy cái lỗ ren M3 và mình làm lỗ trên đế để ăn khớp với mấy lỗ đó luôn. Bạn in cái chân đế này 2 cái (mỗi bên một cái). Chỉ cần 4 con ốc là xong.

Cái đế cho Raspberry Pi thì hơi lằng nhằng hơn chút. Cái tấm LED mình mua nó có cái dây nối HUB75 ngắn cũn à nên khó mà gắn cái Pi về giữa chỗ có sẵn lỗ ren được. Cái mình làm là thêm một cái lỗ ren nhiệt M3 ở mặt sau tấm màn hình, gần chỗ cắm dây (http://amzn.to/2BWi75K nếu bạn chưa có mấy cái này). Tấm màn hình nó có sẵn lỗ rồi, chỉ là chưa có ren thôi. Dùng mỏ hàn để làm cũng ok lắm, nhưng cẩn thận nha vì chỉ làm được một lần thôi đó.

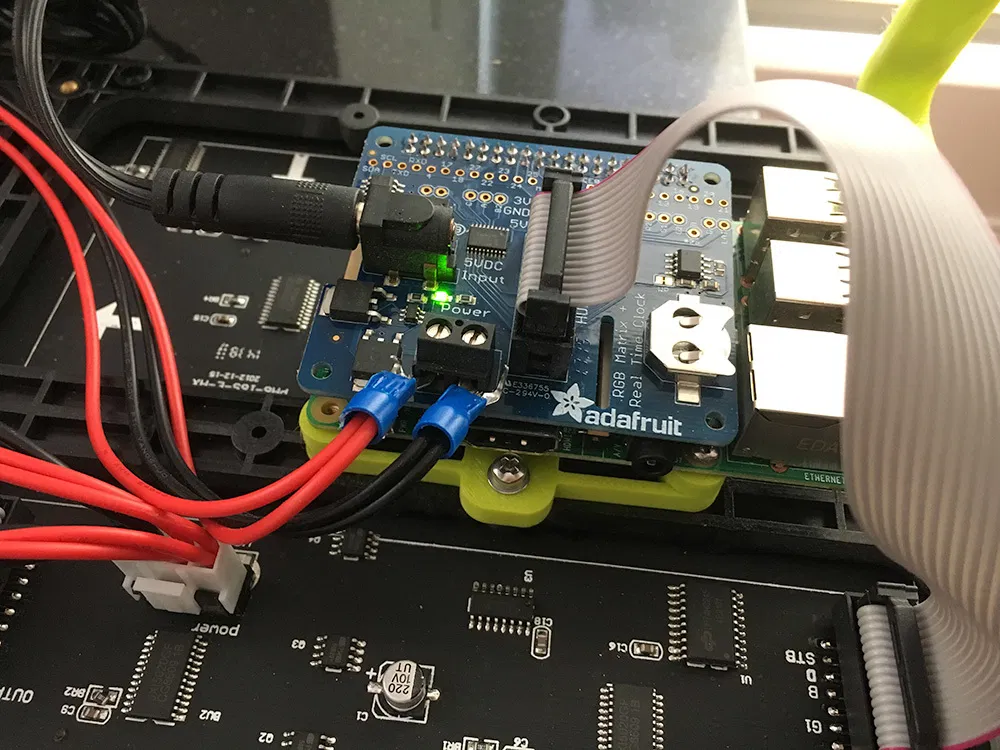

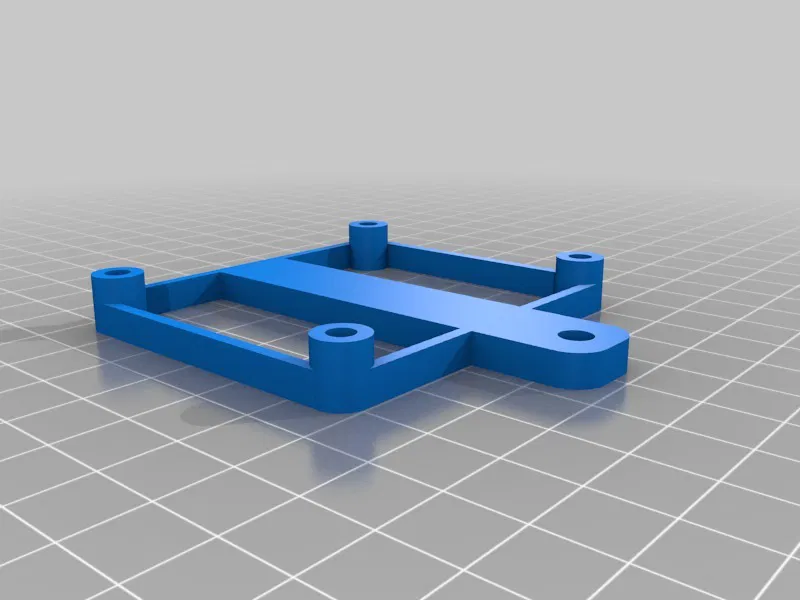

Cái đế mình làm ra nó có một cái lưỡi để bạn móc vào cái lỗ nói ở trên (lưu ý là hình có cái đế bản cũ nha - cái trong dự án này thì cái lưỡi dài hơn chút để bạn có thể gắn/tháo Pi mà không cần tháo đế ra). Cái đế này được thiết kế để xài ren nhiệt M3 (cái mình xài có đường kính ngoài tối đa 4.04mm, dài tổng cộng 5.56mm). Dùng mỏ hàn cũng ngon lành, nhưng mình cũng dùng cái bay kim loại mỏng để đẩy nó vào vài milimét cuối cho đẹp.

Nghe thì khó hơn làm á. Thực ra dễ lắm nếu bạn từng xài ren nhiệt rồi.

CẬP NHẬT: Mình mới coi trên trang Adafruit thì thấy cái tấm màn hình họ chụp hơi khác cái của mình. Cái của mình có sẵn mấy cái ren ở giữa hai bên. Còn cái họ chụp thì không có. Chắc cũng không sao đâu, nhưng có thể bạn sẽ cần thêm vài cái ren M3 đó.
