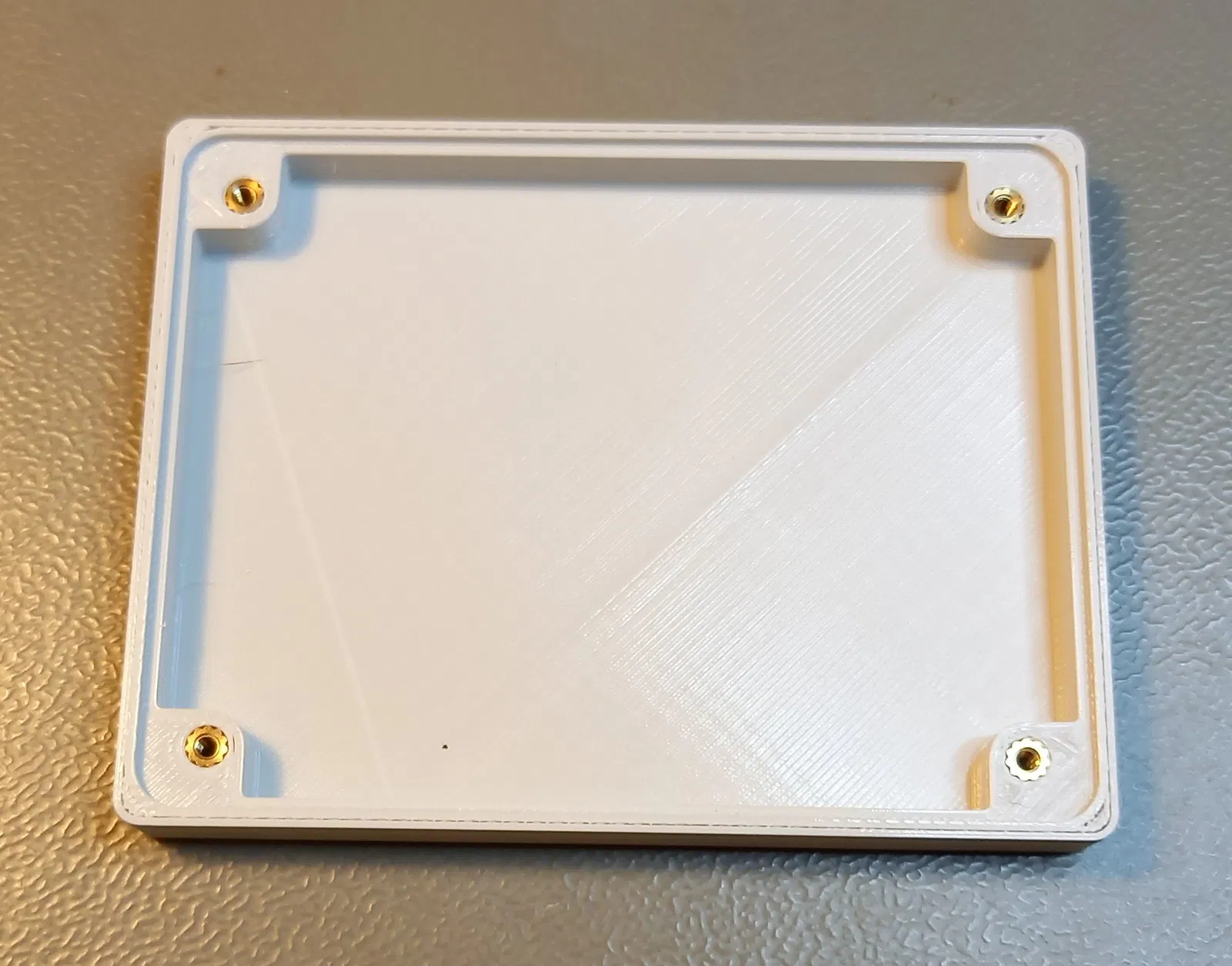

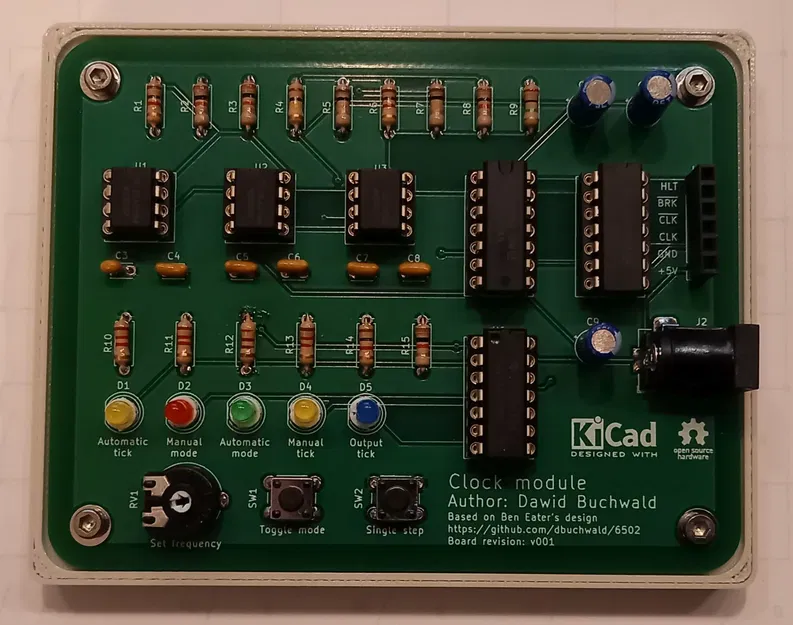

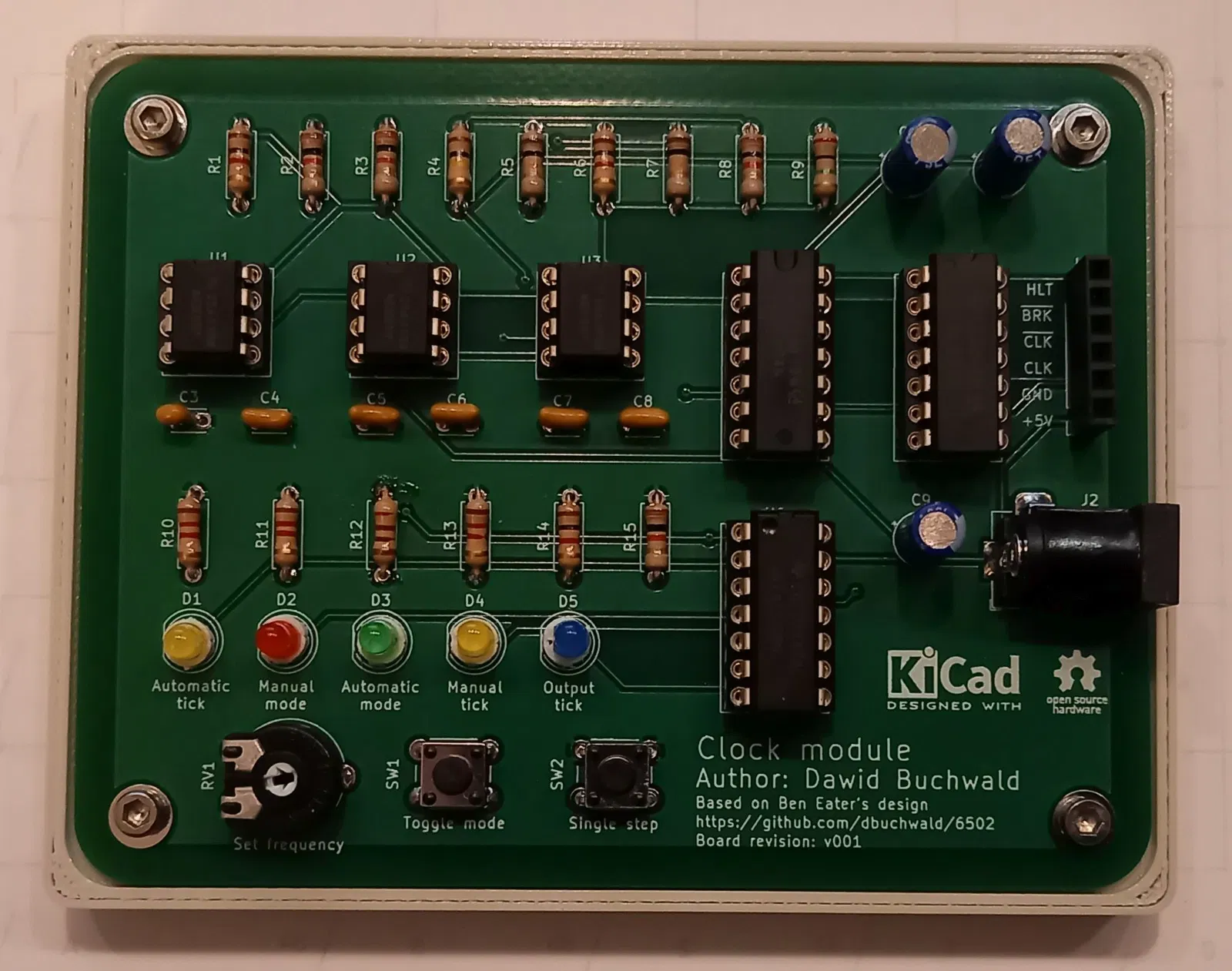

Phần đế cho Bo mạch Đồng hồ V1.1 của Dawid Buchwald.

Phần đế này dùng để gắn bo mạch trên bàn thí nghiệm. Nó có tác dụng bảo vệ mặt dưới của bo mạch khỏi bị đoản mạch.

Bo mạch được cố định bằng 4 con ốc M2.5x6 mm.

Để làm được điều này, 4 con ren cấy ren Ruthex M2.5 được lắp vào phần đế.

Chất liệu: PLA

Độ dày lớp: 0.2mm

Mật độ điền: 100%

Thời gian in: khoảng 3 tiếng

Support: không cần

Vẽ bằng Freecad.

Tôi đính kèm file FreeCAD vào dự án.

Cảm ơn BenEater về ý tưởng cho Clock Module.
https://eater.net/

Cảm ơn Dawid Buchwald đã tạo ra bo mạch.
https://hackaday.io/projects/hacker/886262

2024-02-03 FrankWL
