Ống Bourdon - Cảm biến Áp suất/Chân không Tự Chế

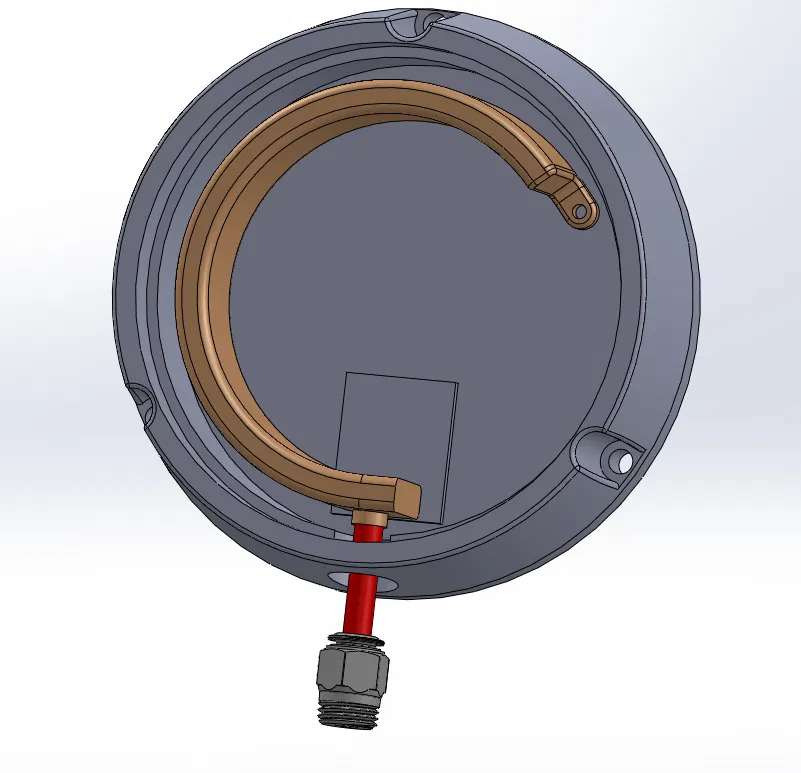

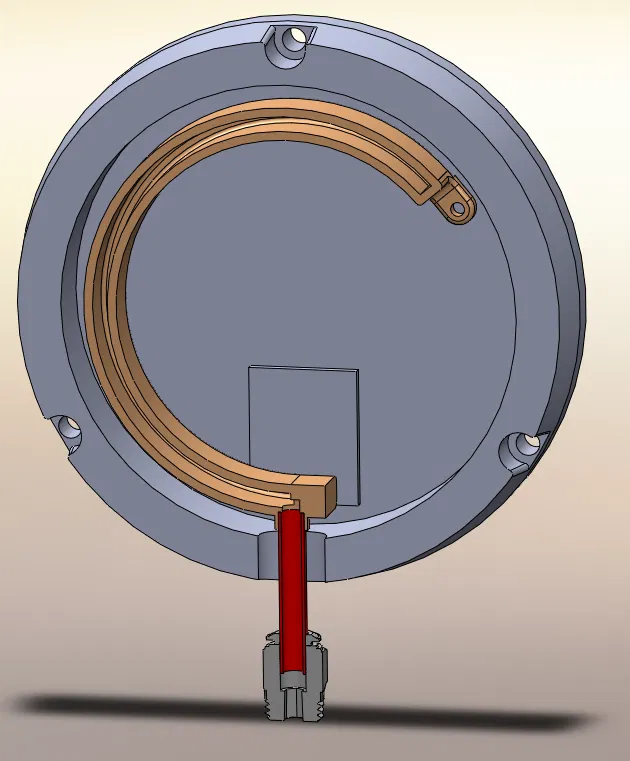

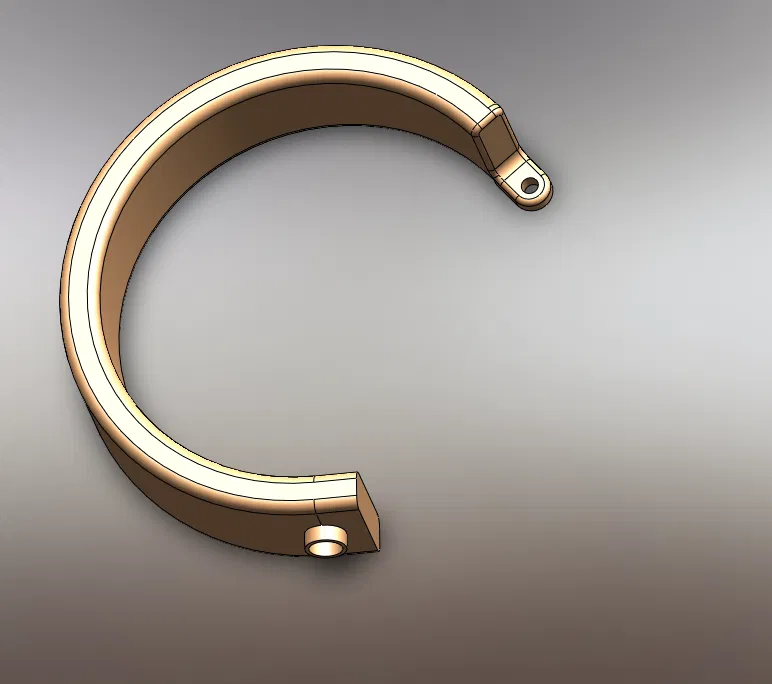

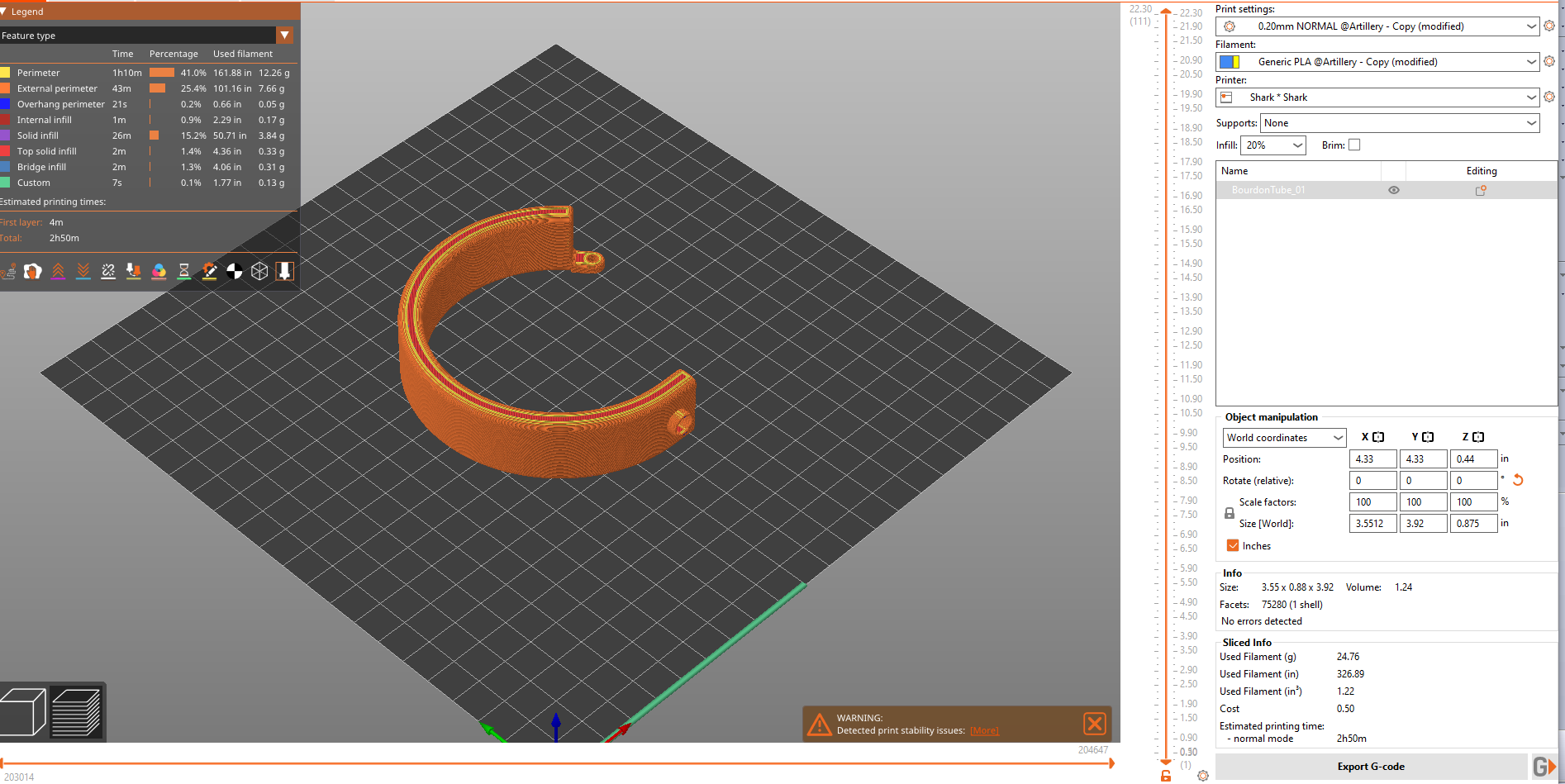

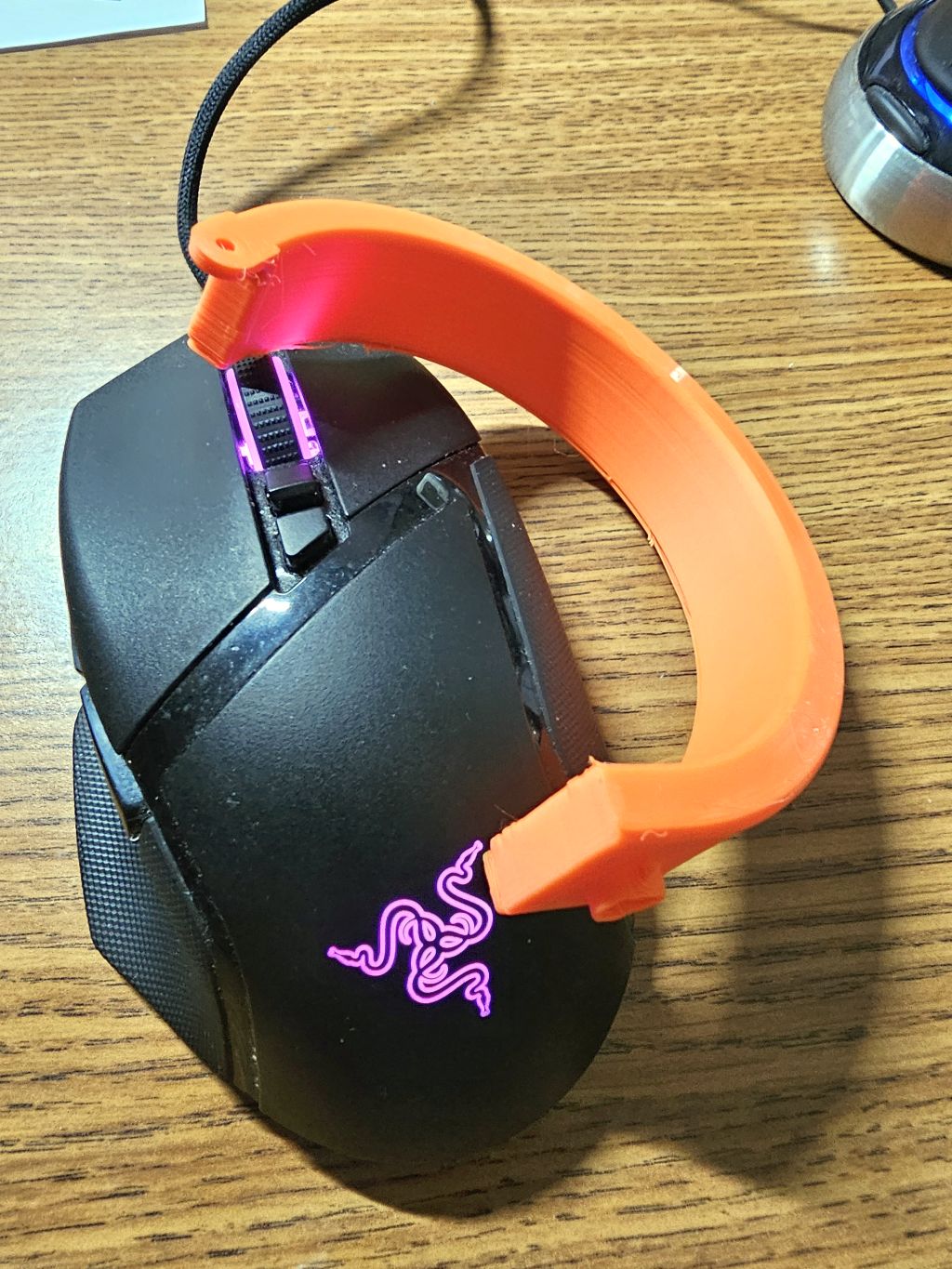

Đây là giai đoạn đầu của kế hoạch chế tạo một đồng hồ đo áp suất/chân không hoạt động. Ngoài việc in bộ phận cảm biến (ống Bourdon), bạn cũng có thể in các bộ phận kết nối cần thiết, vỏ 4,5 inch, mặt số chia vạch và kim chỉ. Bộ chuyển động tỷ lệ 12:1 hoặc 16:1 một cấp có thể được tìm mua cùng với cửa sổ, ống dẫn đầu vào và đầu nối áp suất. Ống dẫn đầu vào đường kính 0,250 inch có thể được dán vào cảm biến, tốt nhất là sử dụng keo epoxy hai thành phần. Dải đo của ống Bourdon là bất kỳ áp suất nào đủ để di chuyển lỗ đầu mút khoảng 4mm, giữ nó trong giới hạn đàn hồi của vật liệu ống. Mẫu thử nghiệm được hiển thị được in bằng PLA+ chỉ cho mục đích demo. TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM: Trước khi đưa vào sử dụng, ống phải được phủ một lớp gì đó bằng phương pháp phun hoặc nhúng để đảm bảo kín khí. KHÔNG ĐỂ ỐNG CHỊU ÁP SUẤT DƯƠNG LỚN HƠN 15 PSIG ĐỂ TRÁNH GÂY HẠI CƠ THỂ HOẶC NHIỆT ĐỘ LỚN HƠN 30°C. KHÔNG ĐƯỢC NÉN BẰNG BẤT KỲ CHẤT NÀO NGOÀI KHÍ NITRO, KHÍ NÉN HOẶC NƯỚC.
