Lionel Compatible Uncoupling Insert For Fastrack

Cái bộ phận chèn này giúp bạn biến một đoạn Fastrack thẳng thành một đoạn để tàu tự động tách ra. Nó đòi hỏi phải sửa đổi kha khá một chút so với đoạn đường ray gốc và vài đoạn dây điện, nhưng tổng chi phí sẽ rẻ hơn nhiều so với bộ phận tách tàu chính hãng.

Dự án này yêu cầu cắt một đoạn đường ray, quấn một cuộn dây điện từ, và hàn khá nhiều. Nếu bạn làm sai phần dây điện hoặc chạy nó quá lâu, nó sẽ nóng lên và có thể làm cháy nhà bạn đó. Nên là đừng có làm vậy nha.

Vật liệu Cần Thiết

• Khoảng 50ft dây điện từ loại 30AWG
• 1 đoạn Fastrack 10 inch
• 1 thanh kim loại dài 17mm, đường kính ~8mm (Tui đã cắt từ một con bu-lông 5/16 inch, dùng sắt hoặc thép thường là được, đừng dùng thép không gỉ)
• Thiếc hàn
• Dây điện linh tinh
• Keo 502
• Đầu cos nối (tùy chọn)

Hướng Dẫn Lắp Ráp

1. In cả ba bộ phận có thể in được.
2. Cắt thanh kim loại theo đúng chiều dài.
3. Dán hai phần cuộn dây vào thanh kim loại để tạo thành một cuộn dây hoàn chỉnh. Một đầu nên bằng phẳng với đầu thanh kim loại. Đầu kia nên nhô ra 1-2mm.
4. Quấn khoảng 50ft dây điện lên cuộn dây càng gọn gàng và chặt chẽ càng tốt. Cuộn dây nên có điện trở khoảng 5 ohm, tương đương với bộ tách tàu chính hãng.

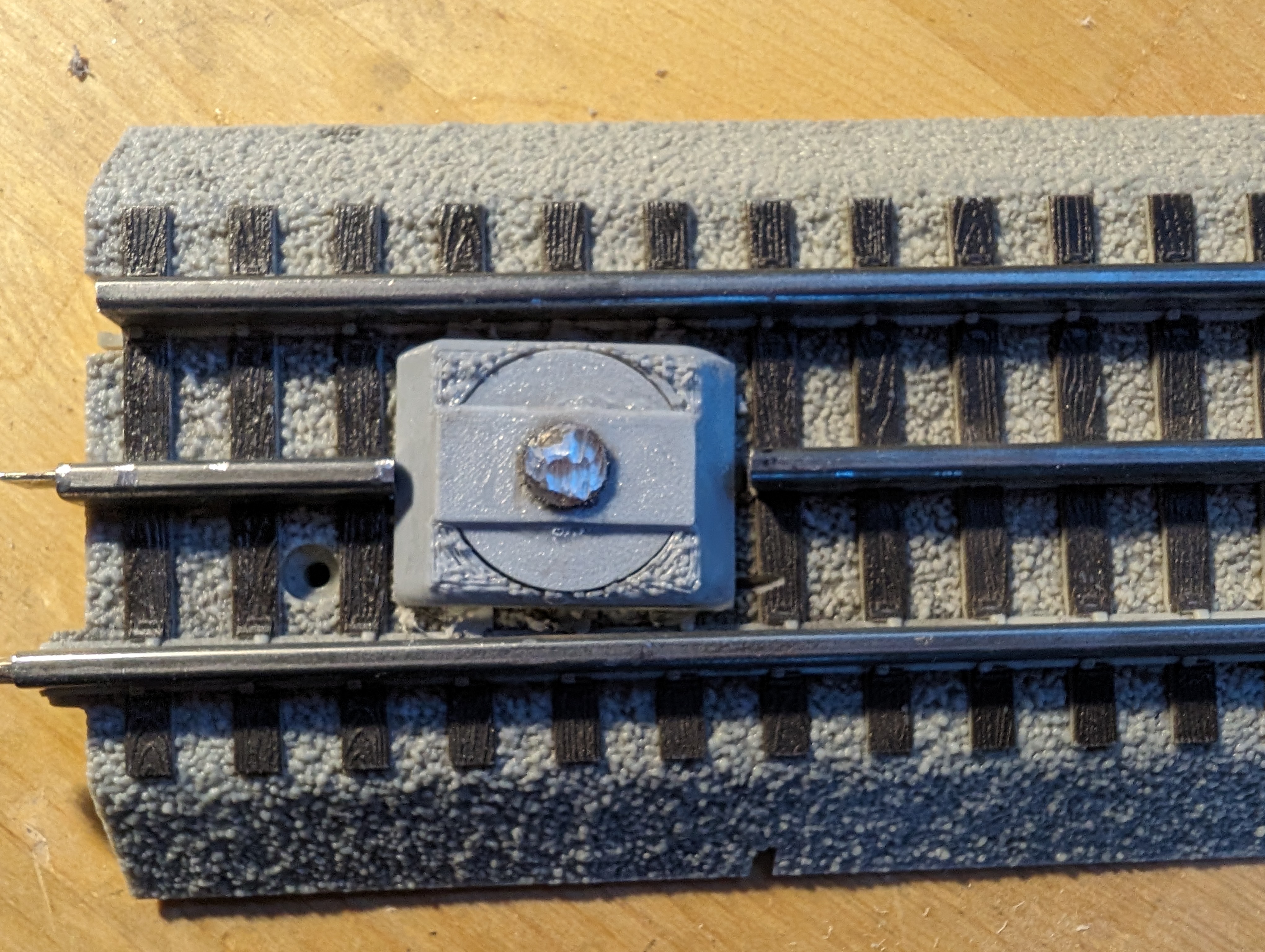

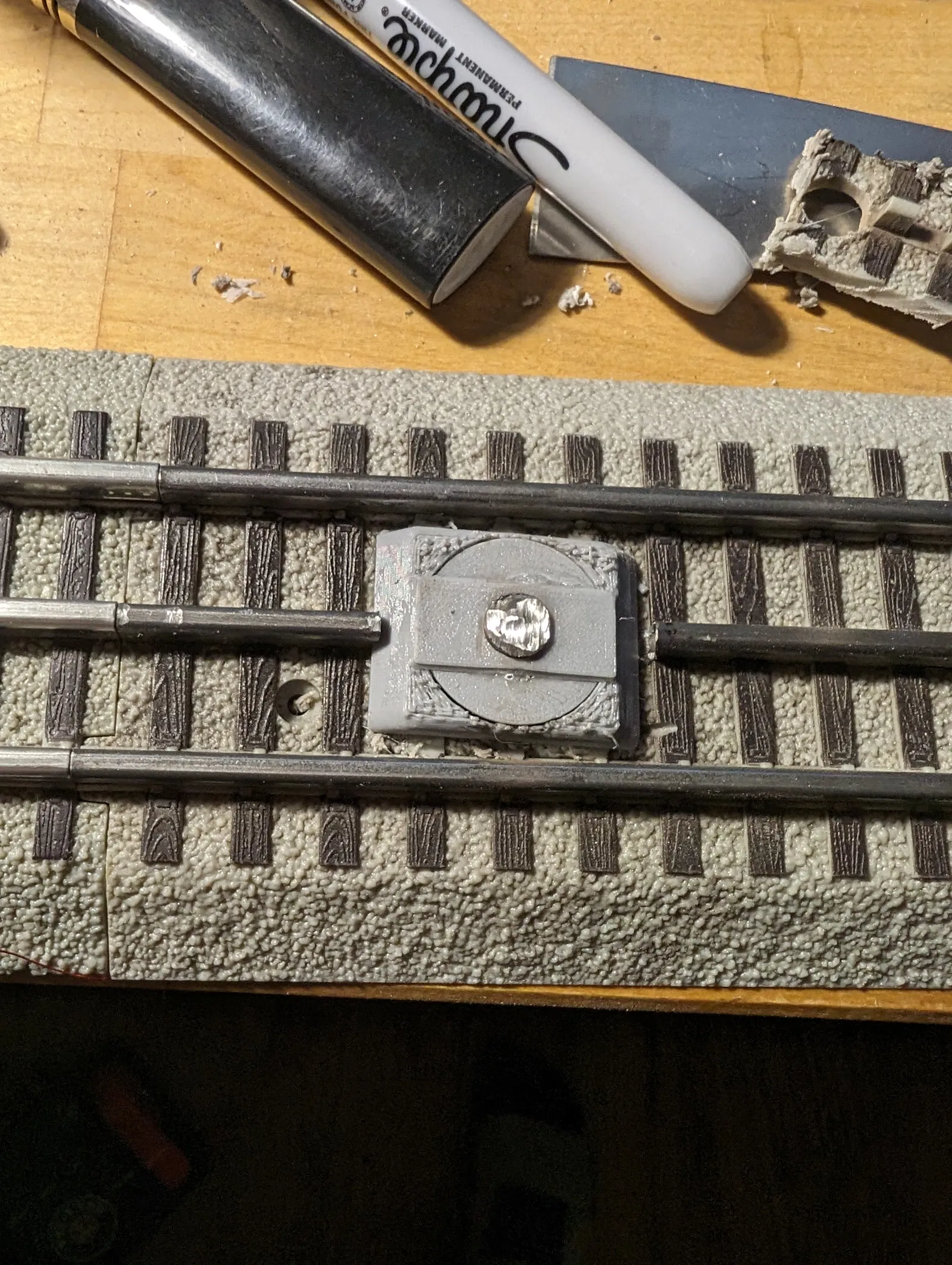

5. Cắt một đoạn Fastrack sao cho phần mặt trên vừa khít. Bạn sẽ phải cắt bỏ một phần của thanh ray trung tâm.
6. Dán cuộn dây vào phần mặt trên.
7. Dán toàn bộ bộ phận điện từ vào vị trí. Đảm bảo nó nằm chính giữa hai thanh ray để có đủ khoảng trống cho bánh xe đi qua.

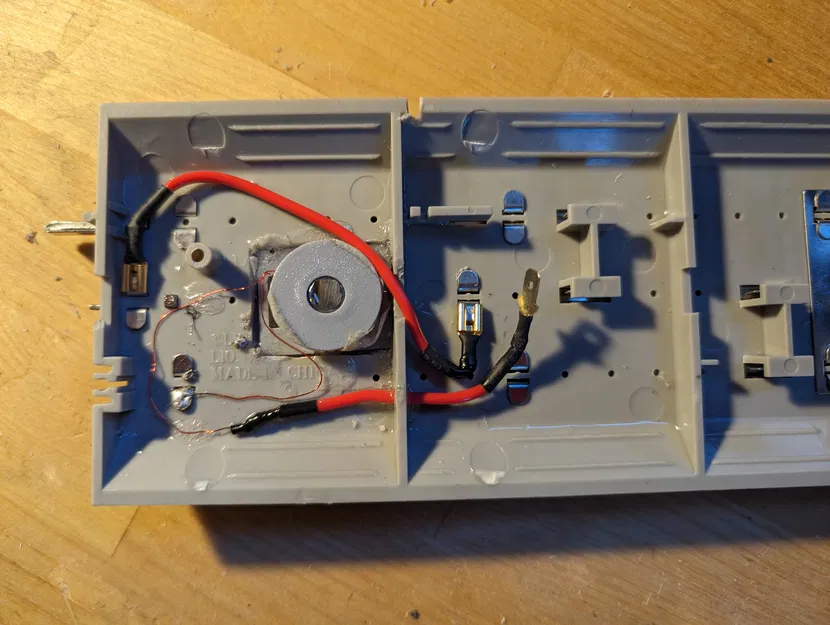

8. Đi dây. Một đầu của nam châm nối với một trong hai thanh ray bên. Đầu kia nối với công tắc rồi nối vào nguồn điện phụ của máy biến áp hoặc nối với thanh ray trung tâm.
9. Hàn một đoạn dây jumper để kết nối các đầu nối của các phần thanh ray trung tâm đã bị ngắt kết nối.
10. Tách thử một vài đoàn tàu.

Nếu cần giải thích thêm thì cứ nhắn tin cho tui nha.
