Hộp Đựng Máy Mài Móng "COSLUS"

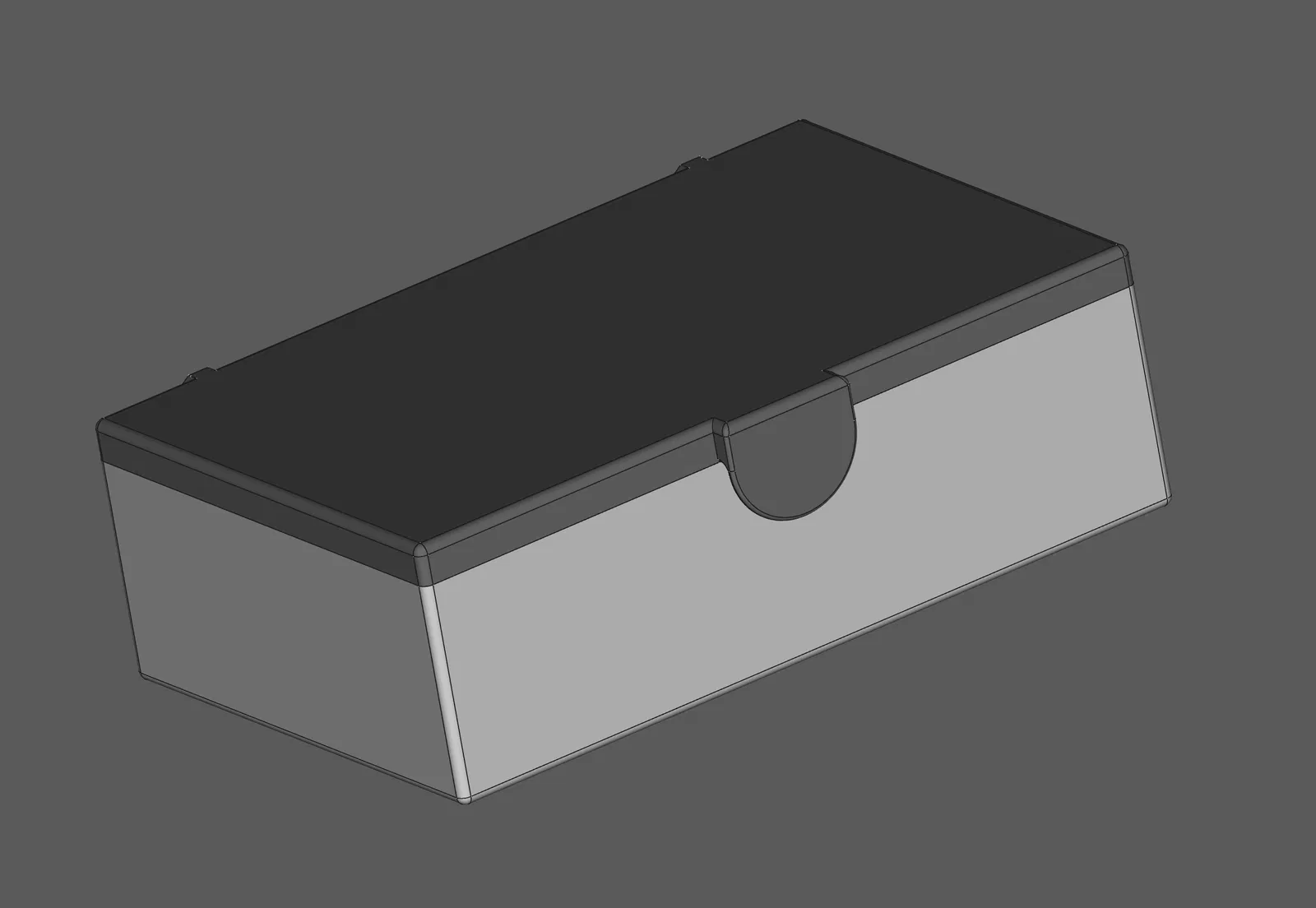

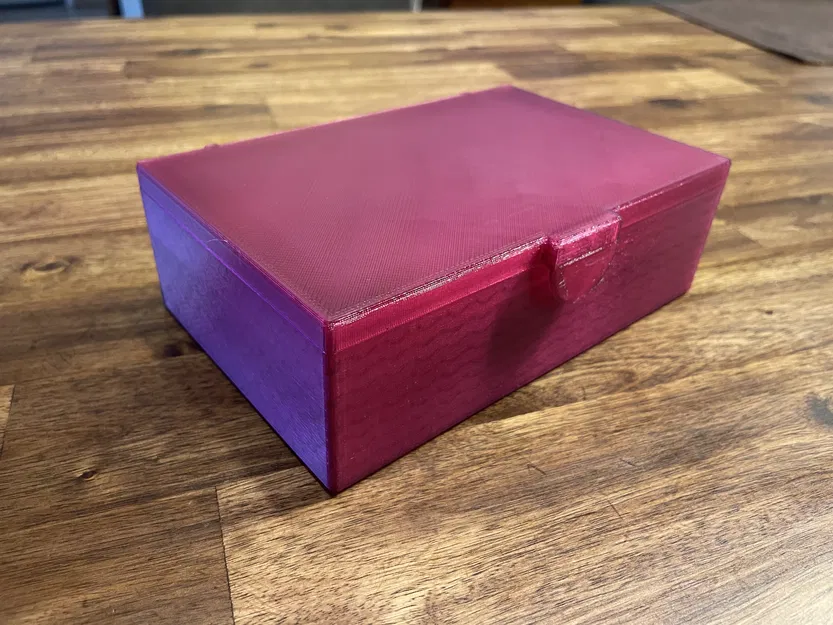

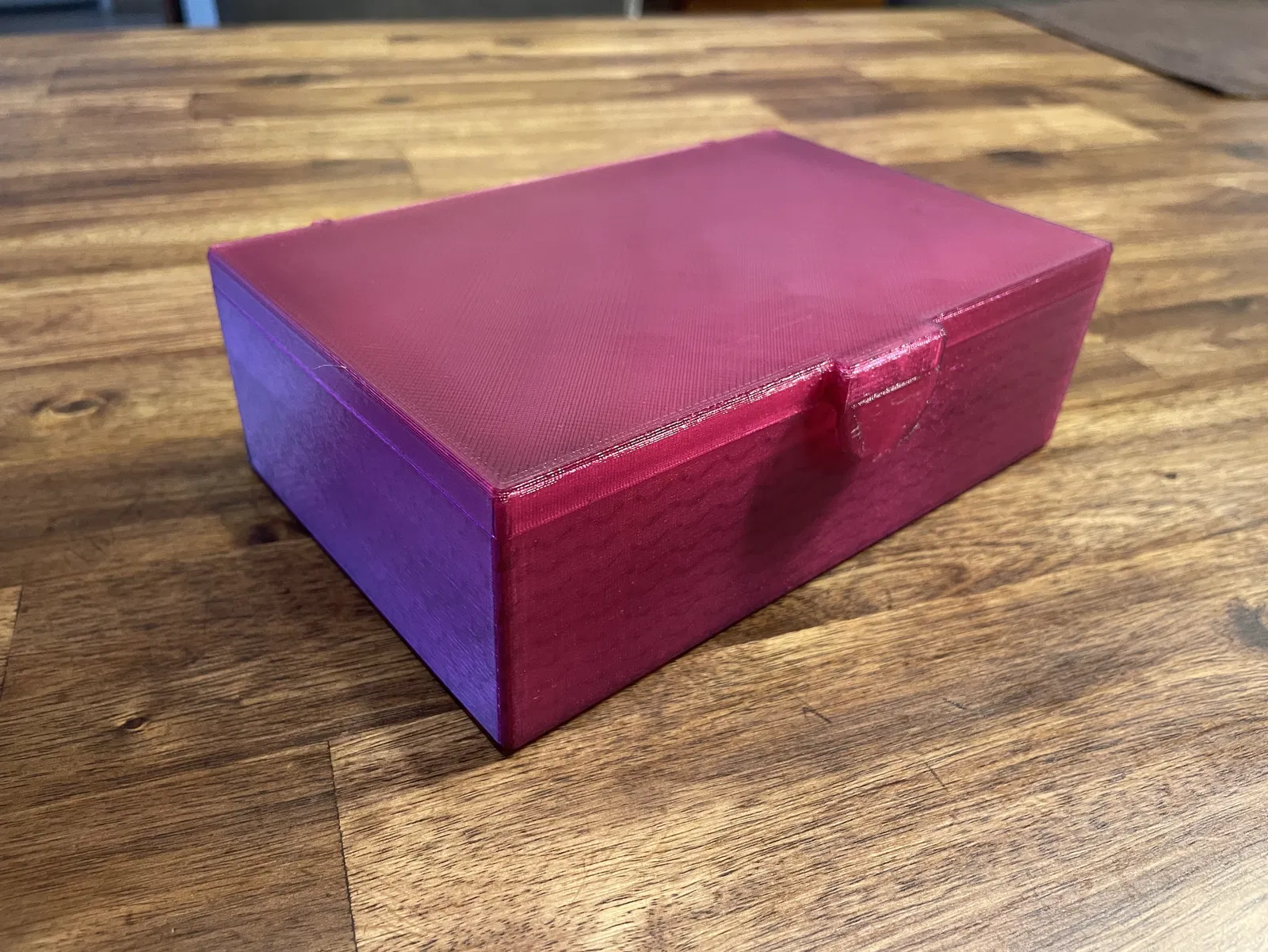

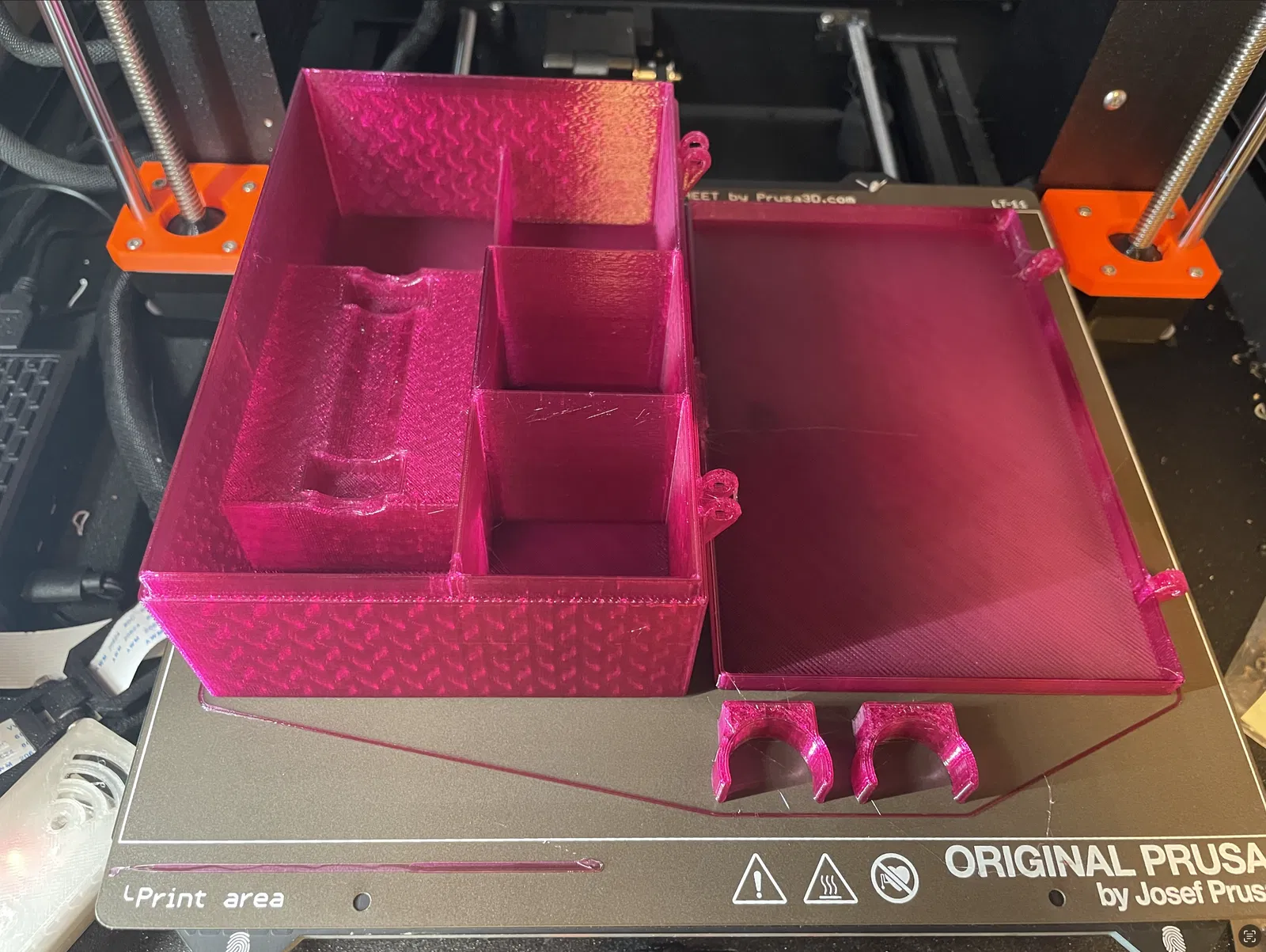

Cần một hộp đựng cho máy mài móng "COSLUS" mua trên Amazon? Mẫu hộp này được thiết kế riêng với kích thước 170x110mm, cao 55mm, bao gồm các chi tiết in rời để gắn máy và đầu mài. Có kèm file FreeCAD để tùy chỉnh.
Mô tả

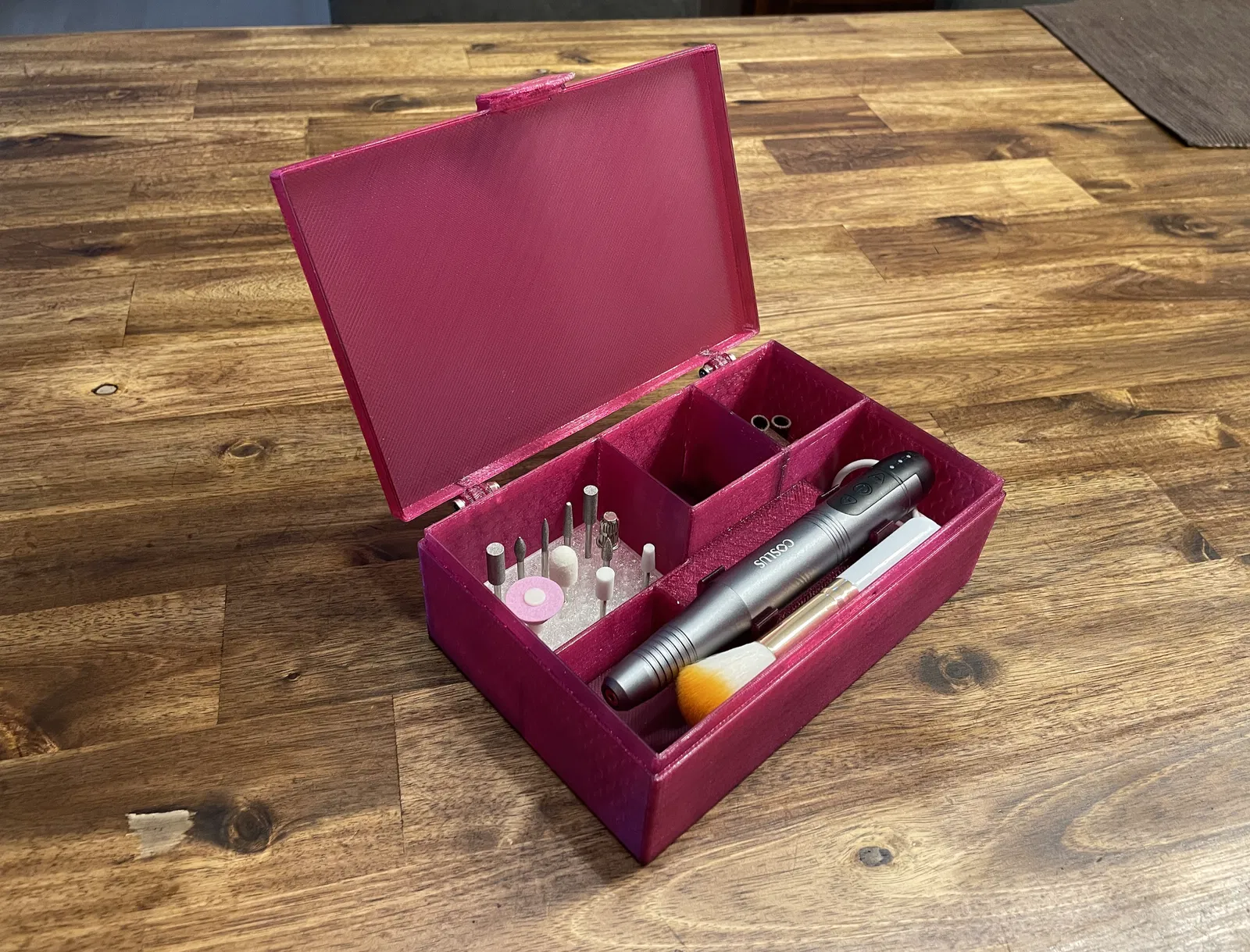

Hộp đựng máy mài móng "COSLUS"
Cái này tui mua trên Amazon mà nó hông có hộp đi kèm...

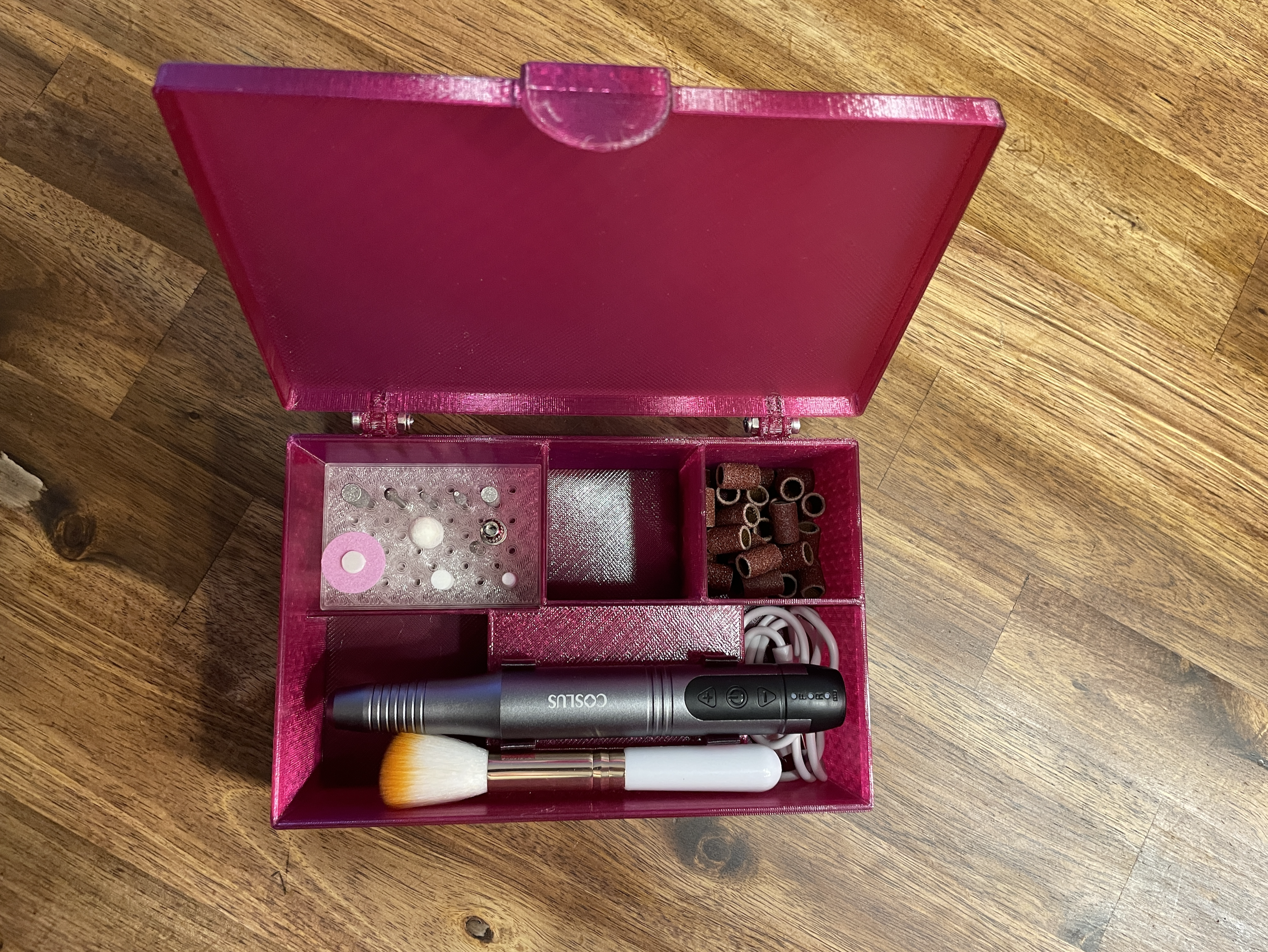

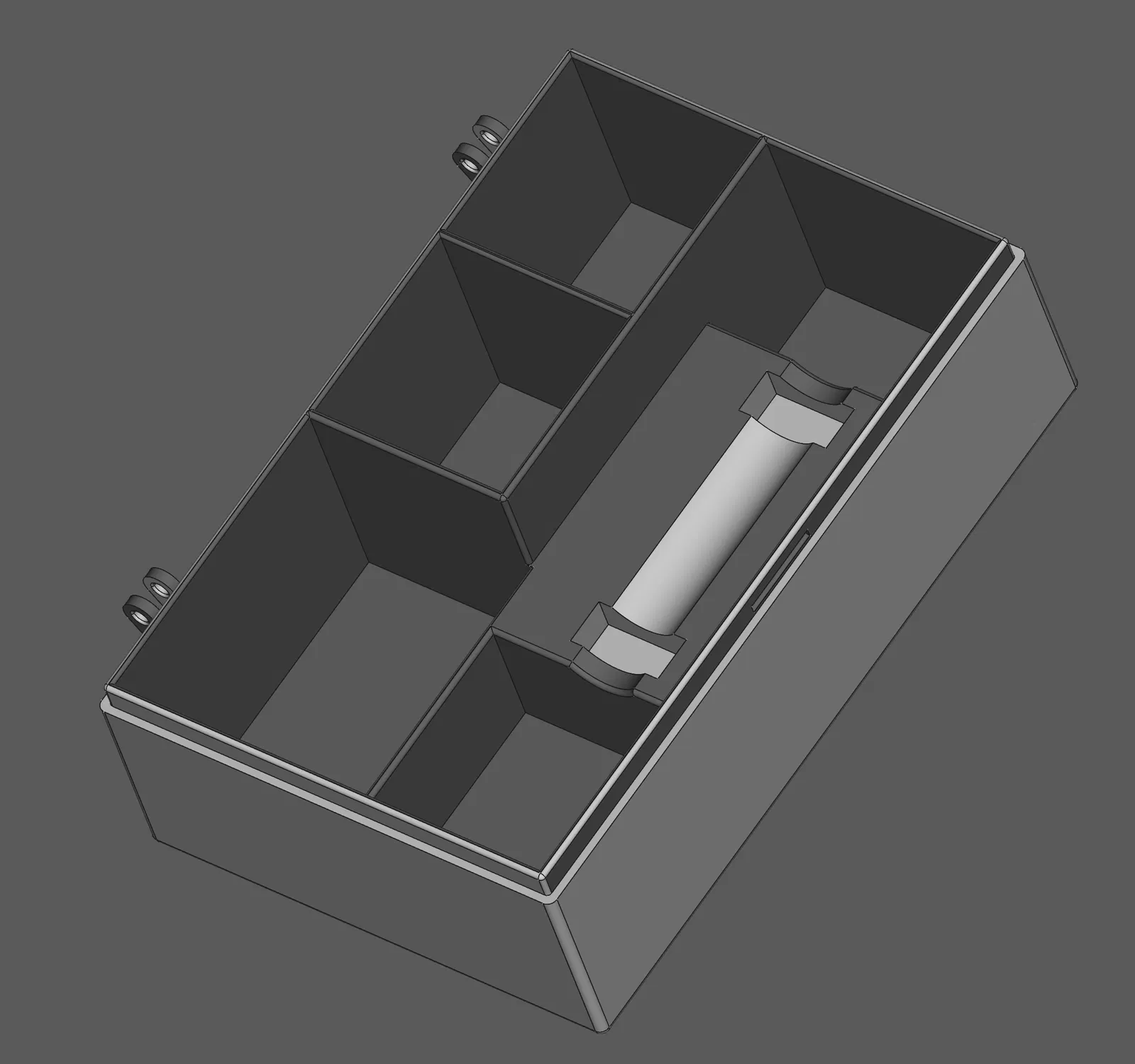

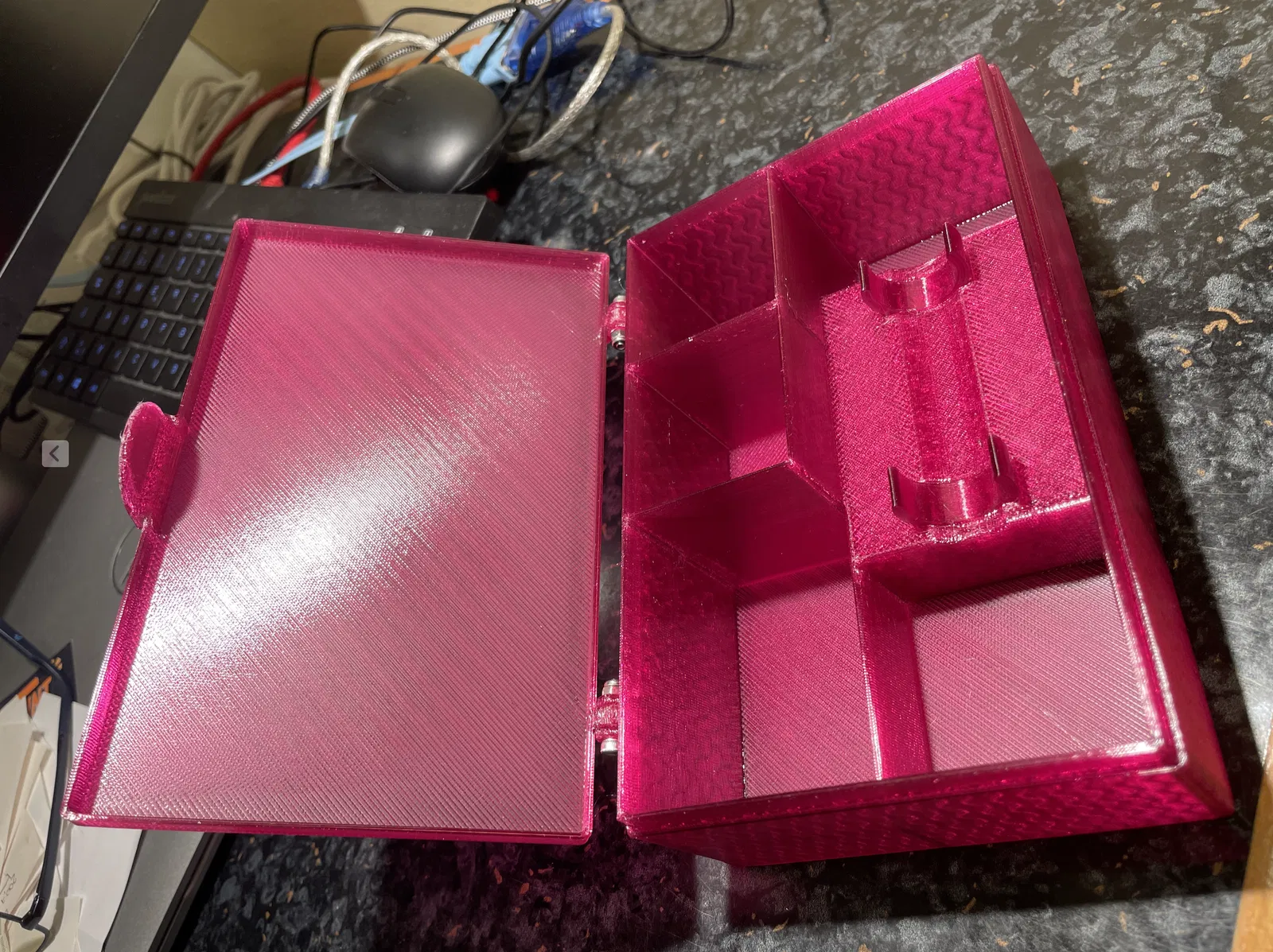

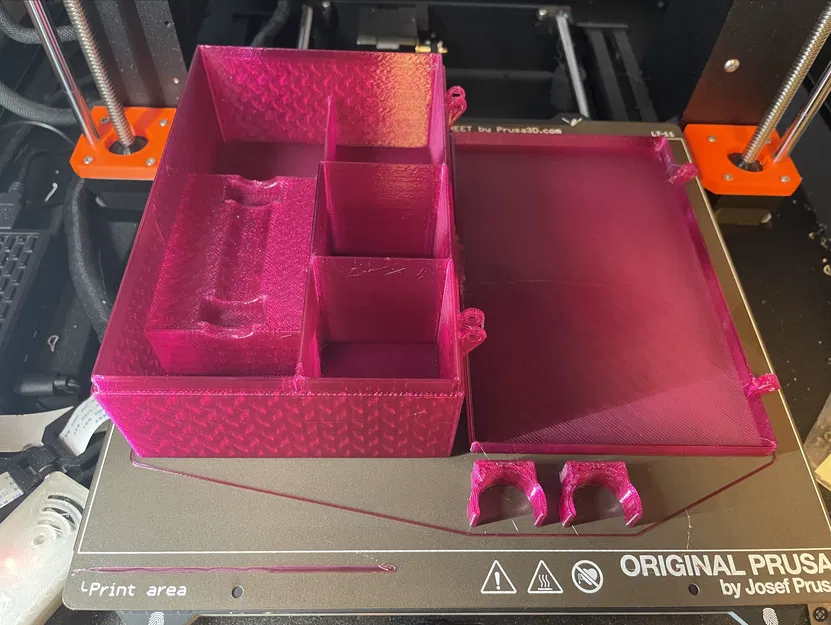

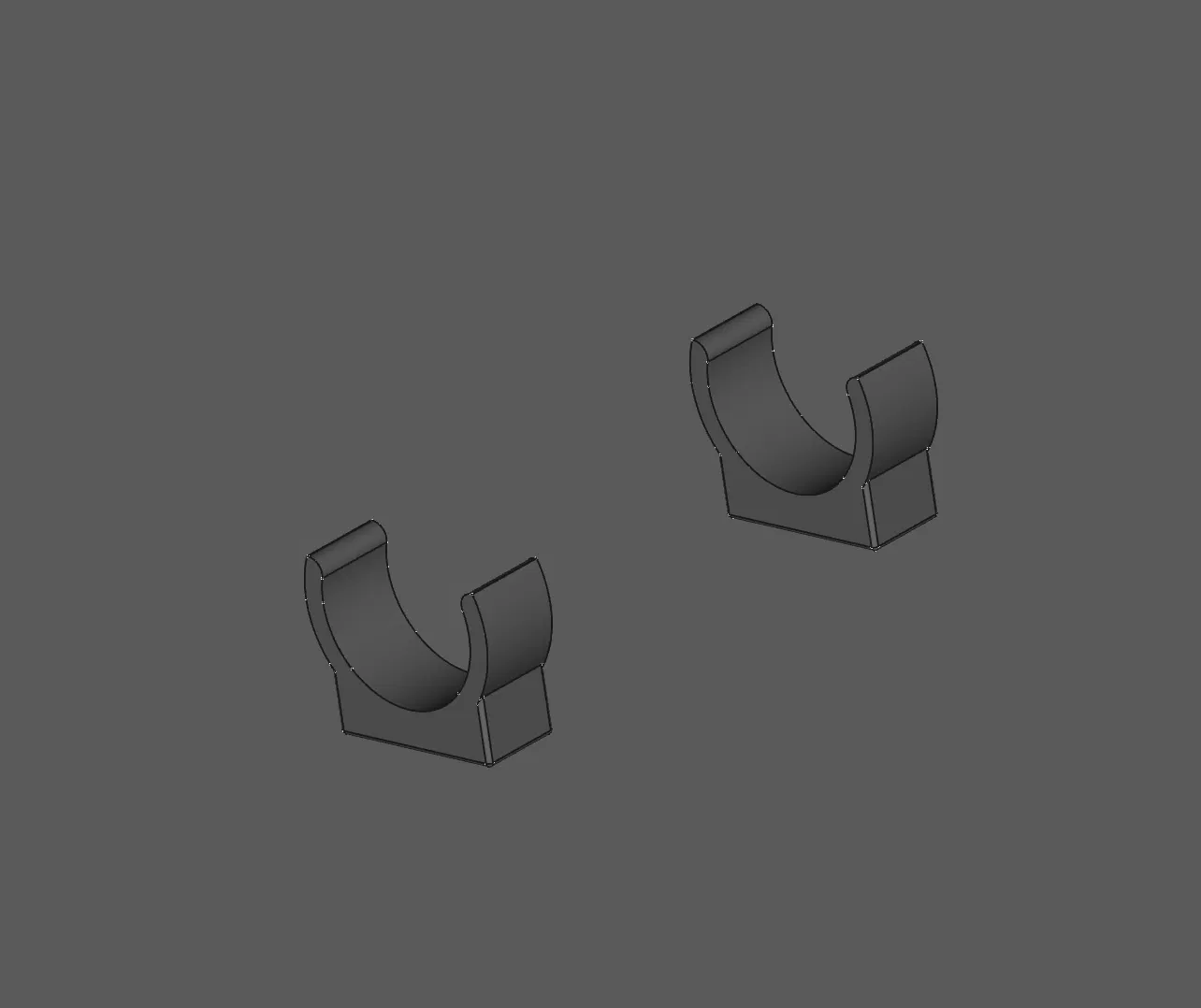

Máy mài Coslus dài 150mm, đường kính 20.7mm nha. Tôi làm mấy cái vòng gắn vô hộp đế có đường kính 20.5mm đó. Cái đế gắn vô thì kích thước 21x10mm, sâu 8mm. Lỗ gắn vô hộp thì là 21.2x10.2, sâu 8mm. Chỉ cần nhấn mạnh 2 cái vòng gắn này vô là được. Mấy cái này dính chặt lắm, khỏi cần keo luôn. Ai muốn chỉnh kích thước mấy cái vòng gắn thì sửa file FreeCAD nha.

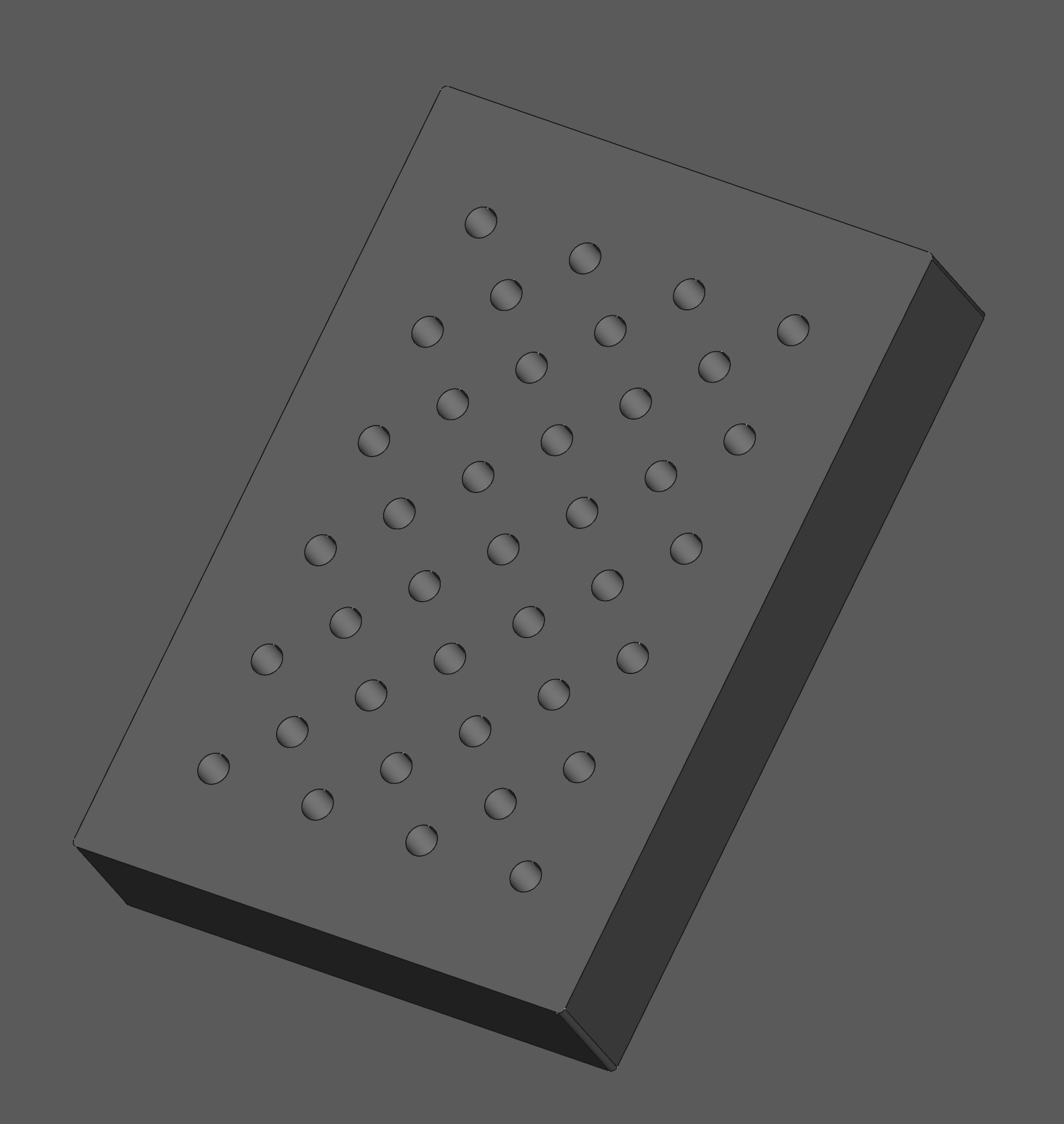

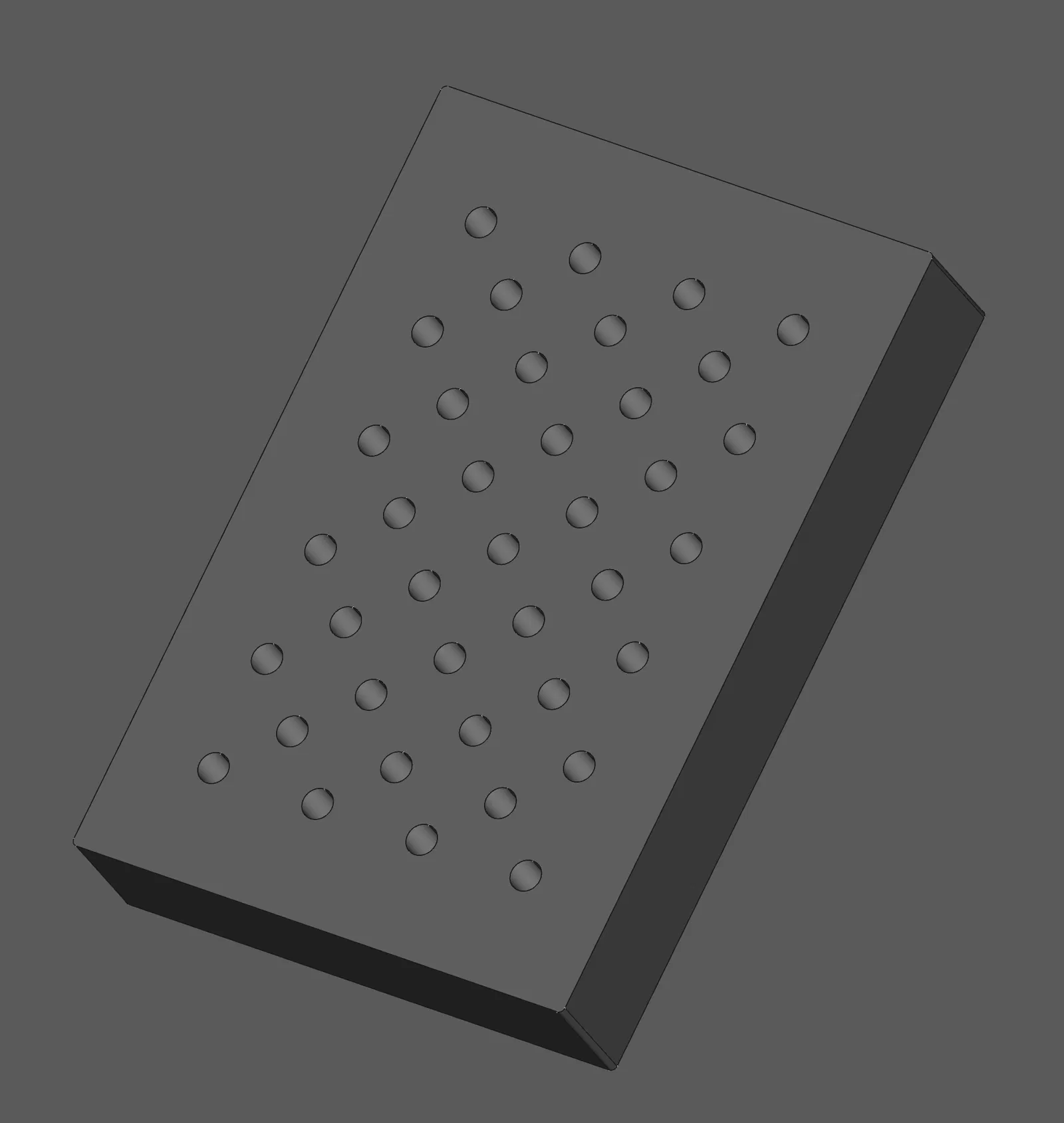

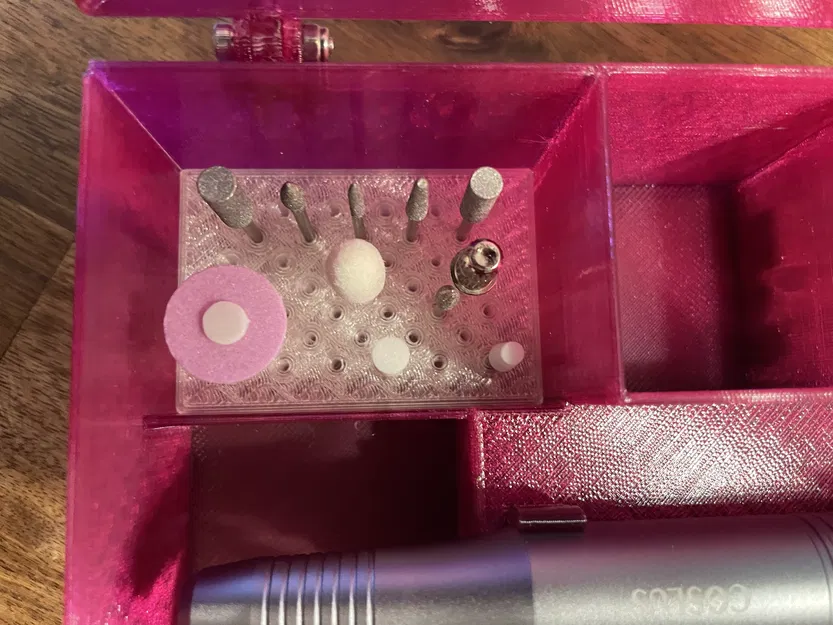

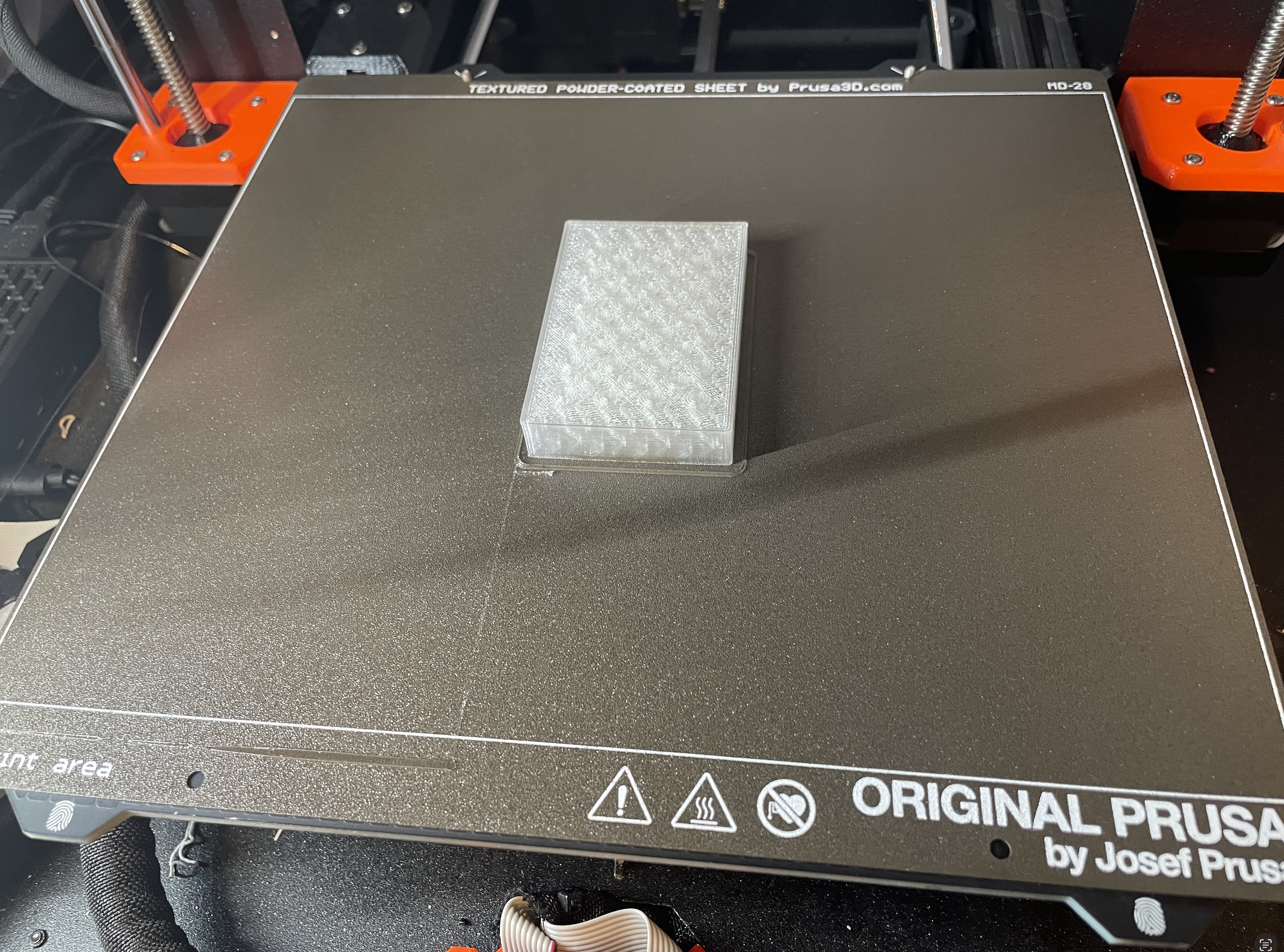

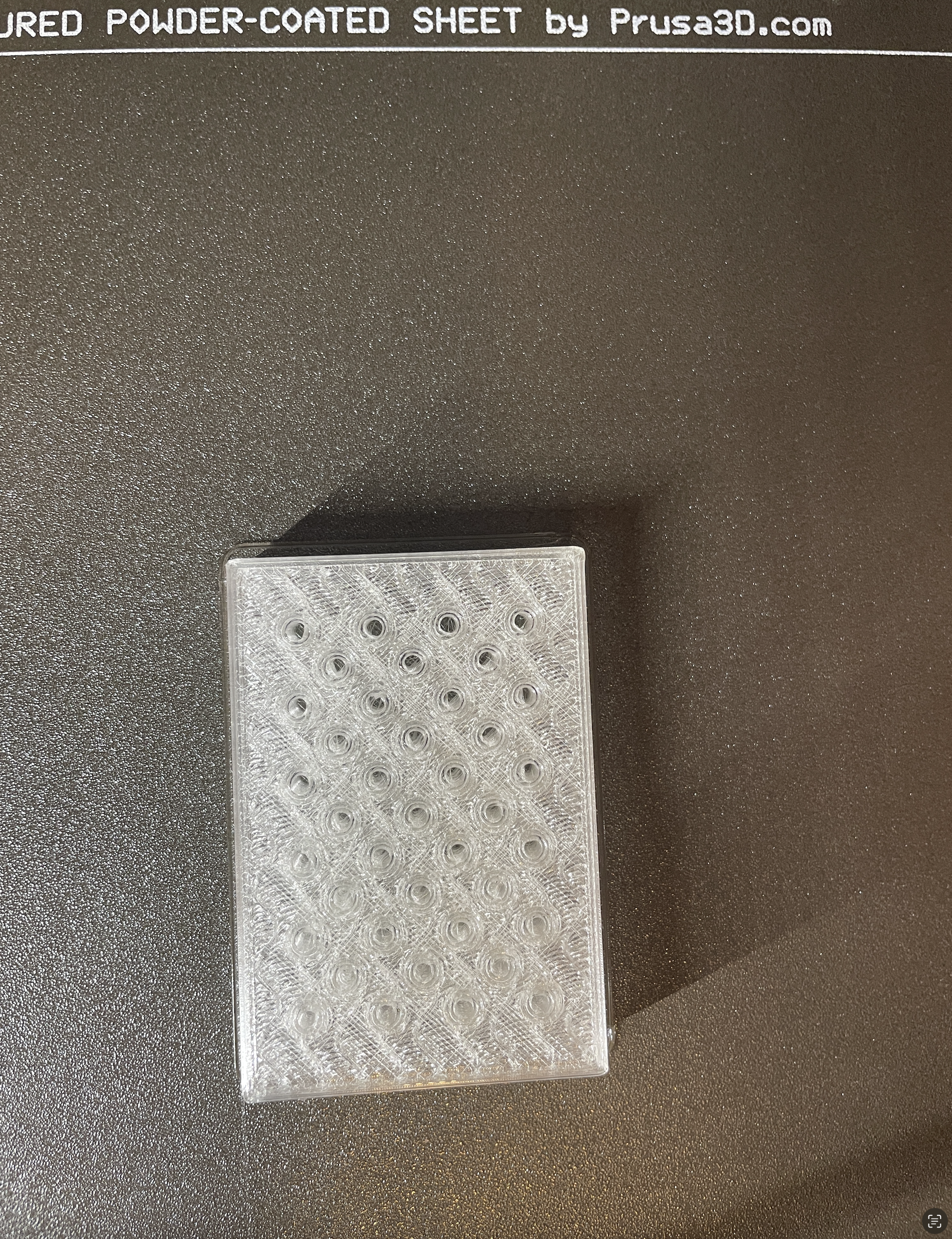

Mấy cái đầu mài đi kèm thì đường kính 2.3mm. Tôi làm chỗ gắn mấy cái đầu mài này bằng TPU. Lỗ 2.7mm thì gắn vô là ok nhất... nó hơi co lại chút... Ai muốn thay đổi gì thì cứ sửa file FreeCAD ha.

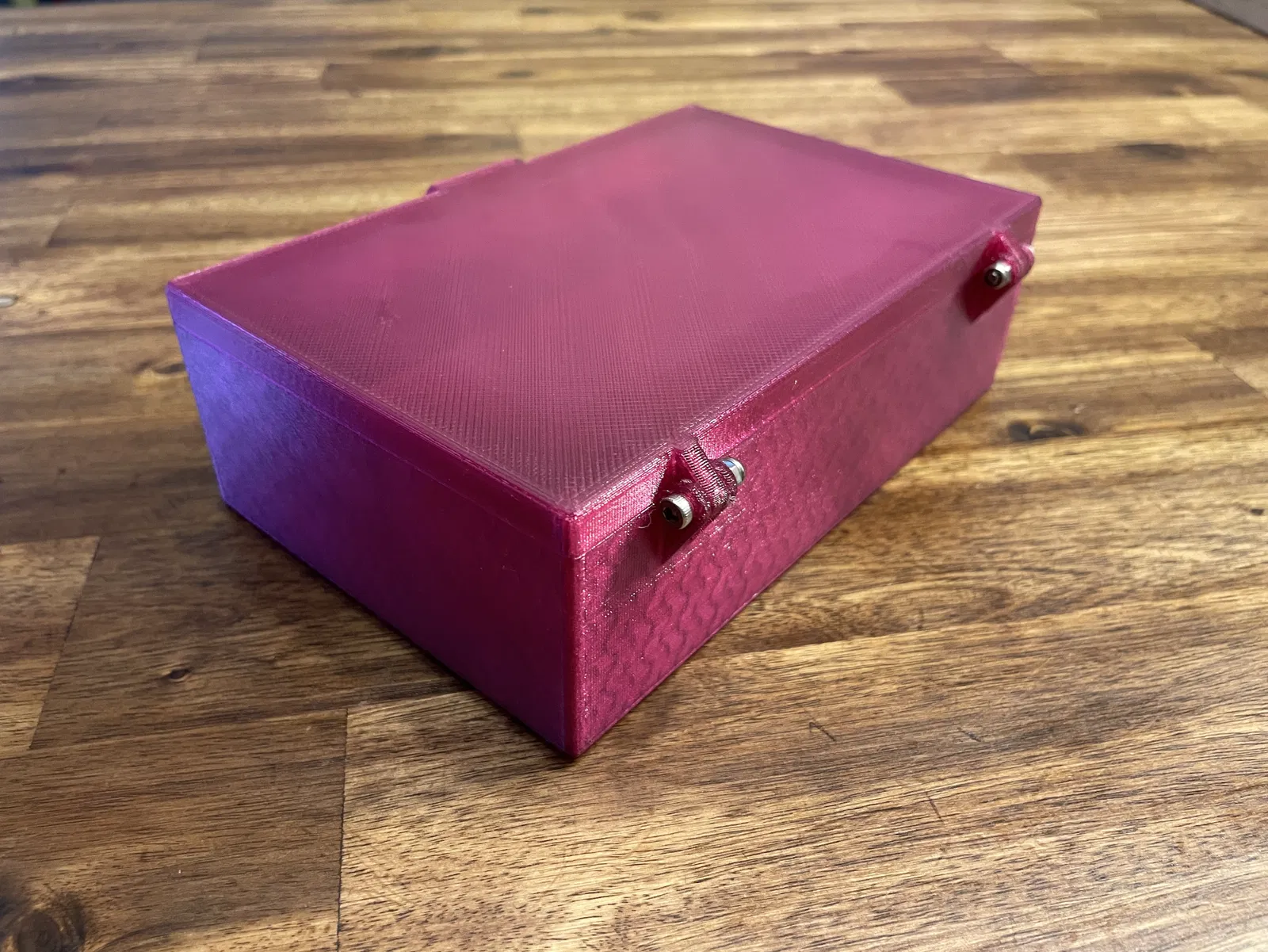

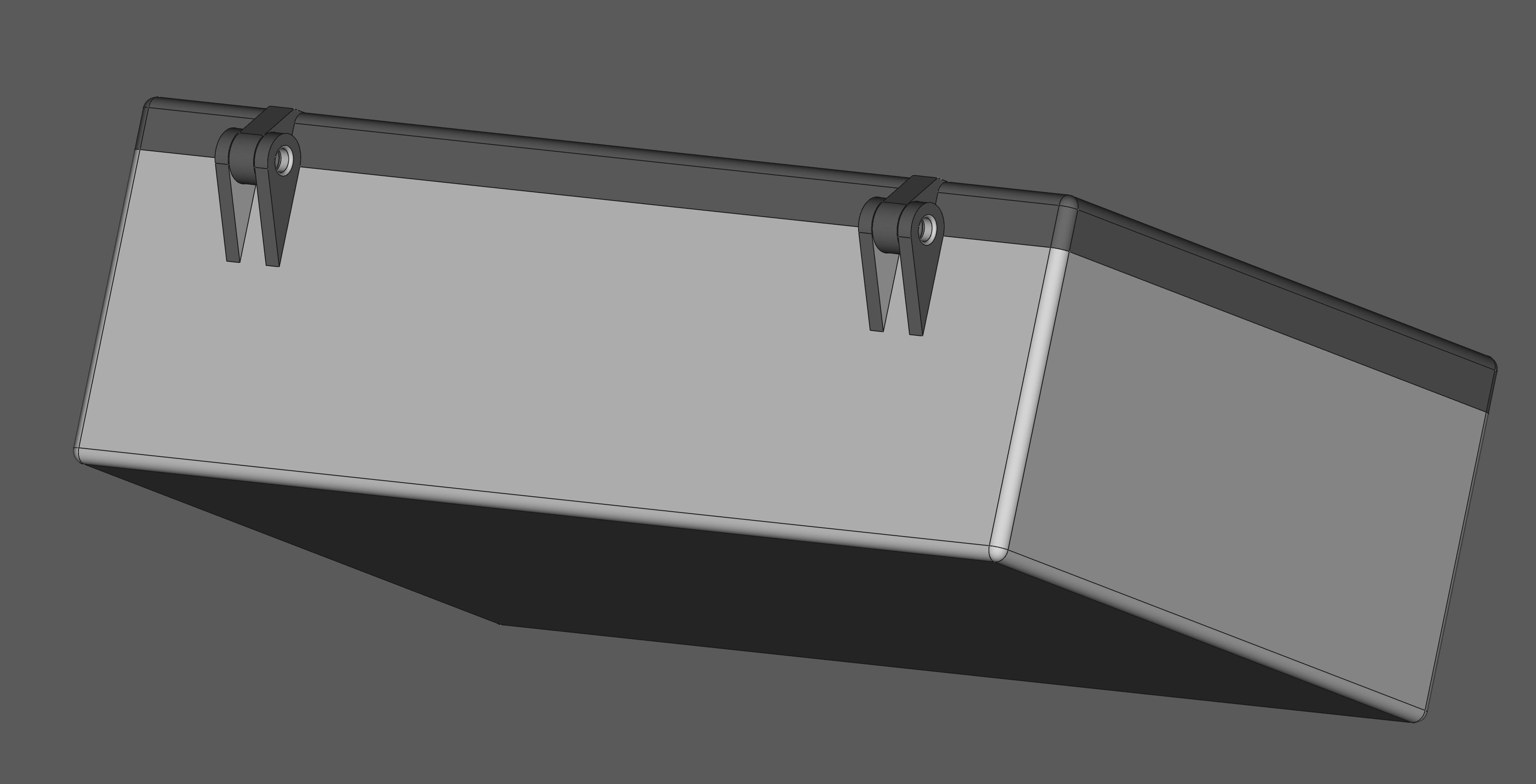

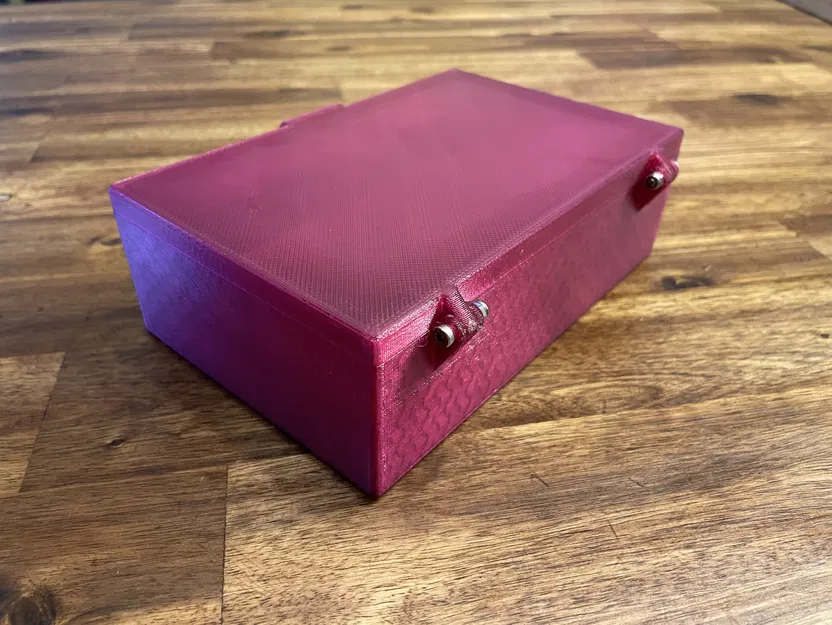

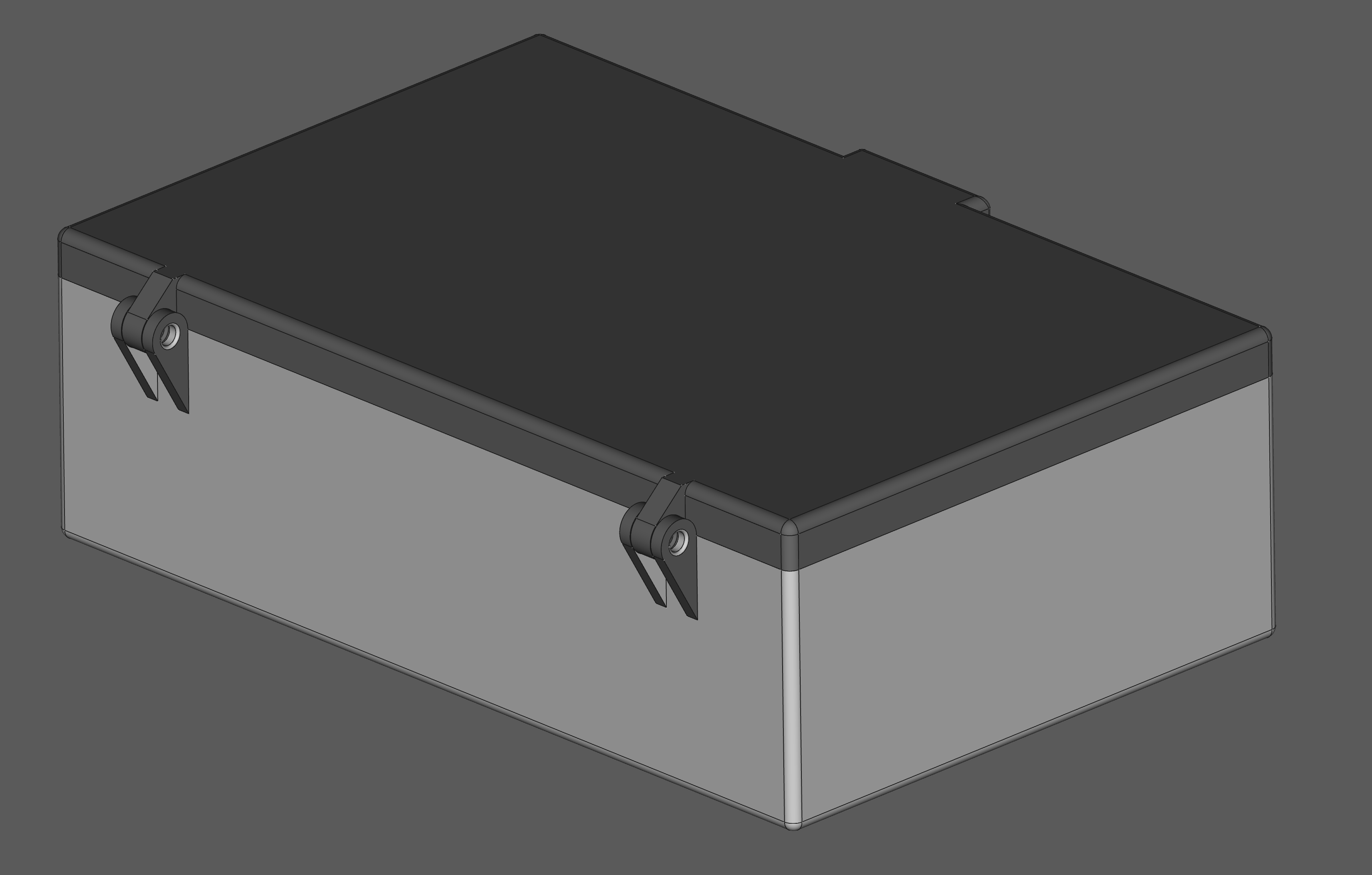

Để làm bản lề nắp hộp thì tôi dùng 2 con ốc M3x14mm với đai ốc chống tuôn nha.
Chúc anh em in ấn vui vẻ!
