Ròng Rọc Cứng Cáp In 3D 100%, Tùy Chỉnh Kích Thước & Bền Bỉ

Ê!

Ở đây mình có cái ròng rọc in 3D hoàn chỉnh cho anh em đây!

Dạo này mình mới thiết kế thêm cái móc cho dây phơi đồ nhà mình (cái này xài cũng ngon lành luôn!) và dĩ nhiên ý tưởng là làm hẳn một cái ròng rọc cho nó tiện!

Mấy cái mẫu cũ mình coi trên mạng toàn phải chế thêm đồ hoặc nhìn không được chắc chắn cho lắm.

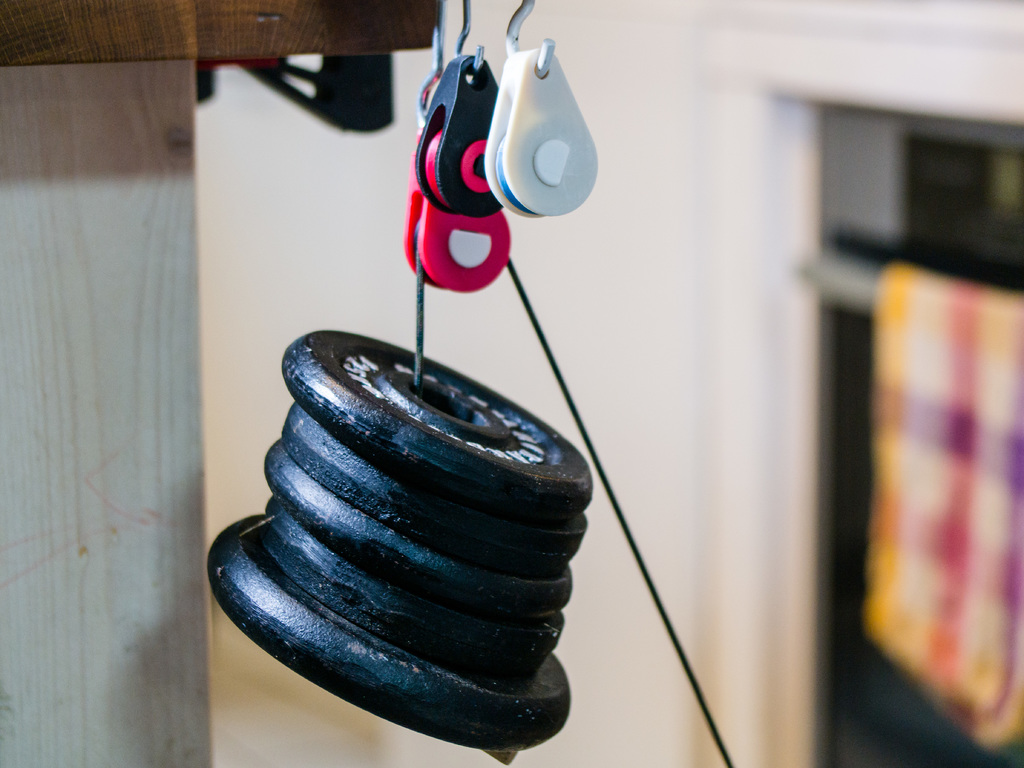

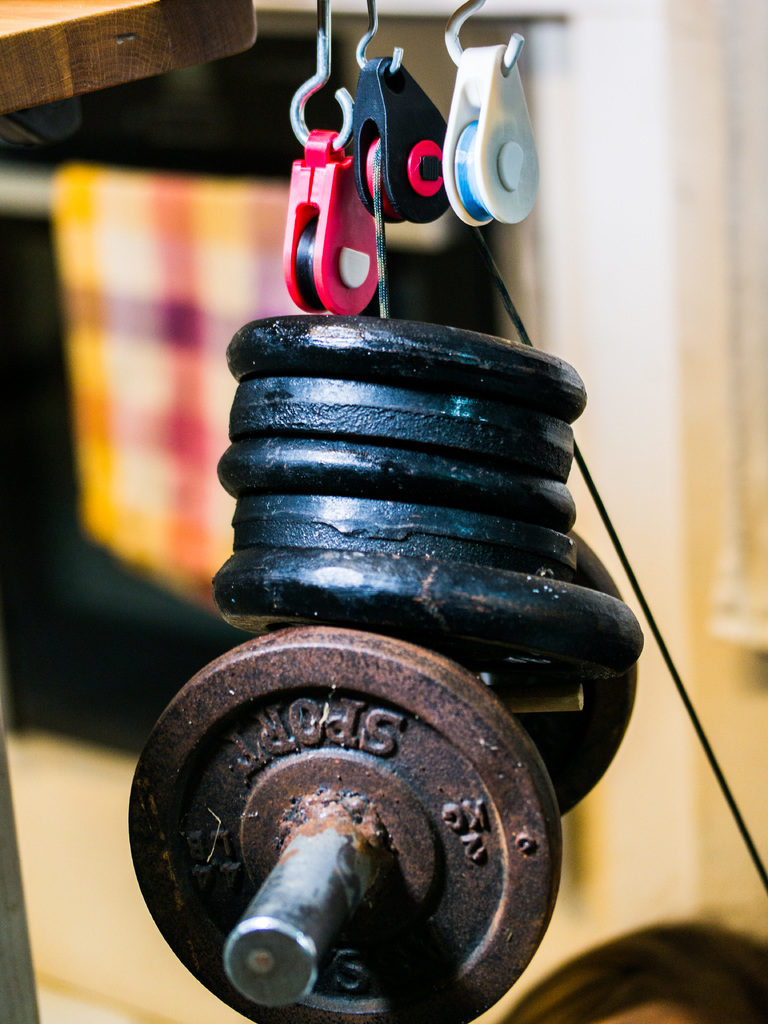

Thế là mình tự thiết kế giải pháp riêng và test thử cho anh em xài!

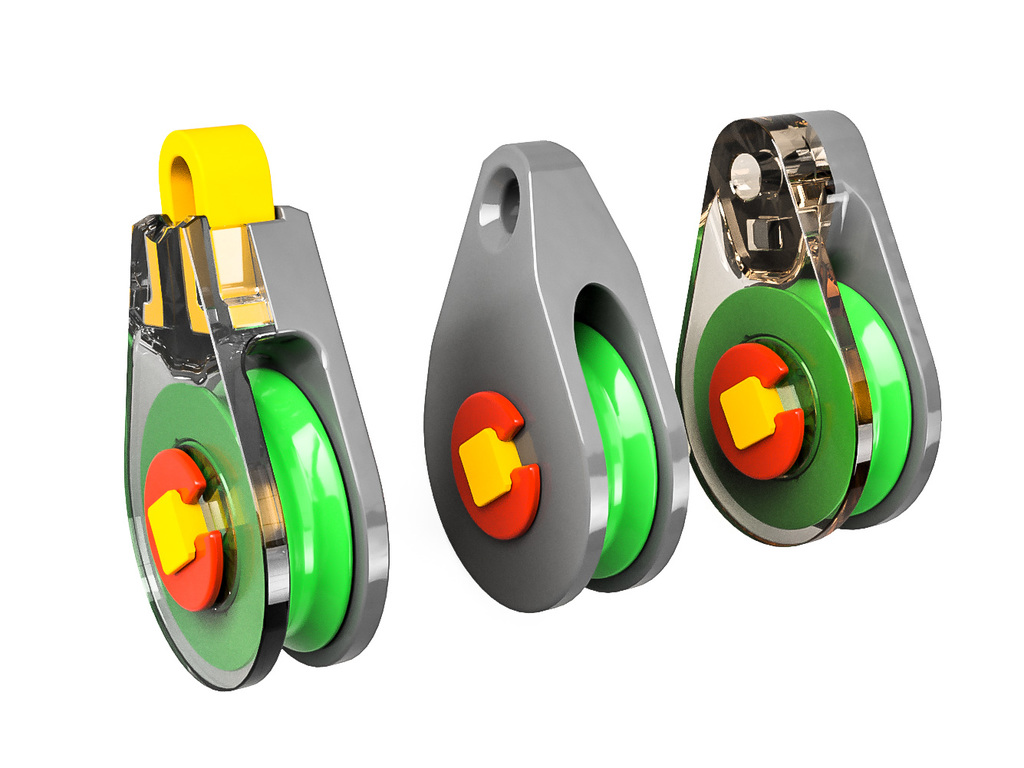

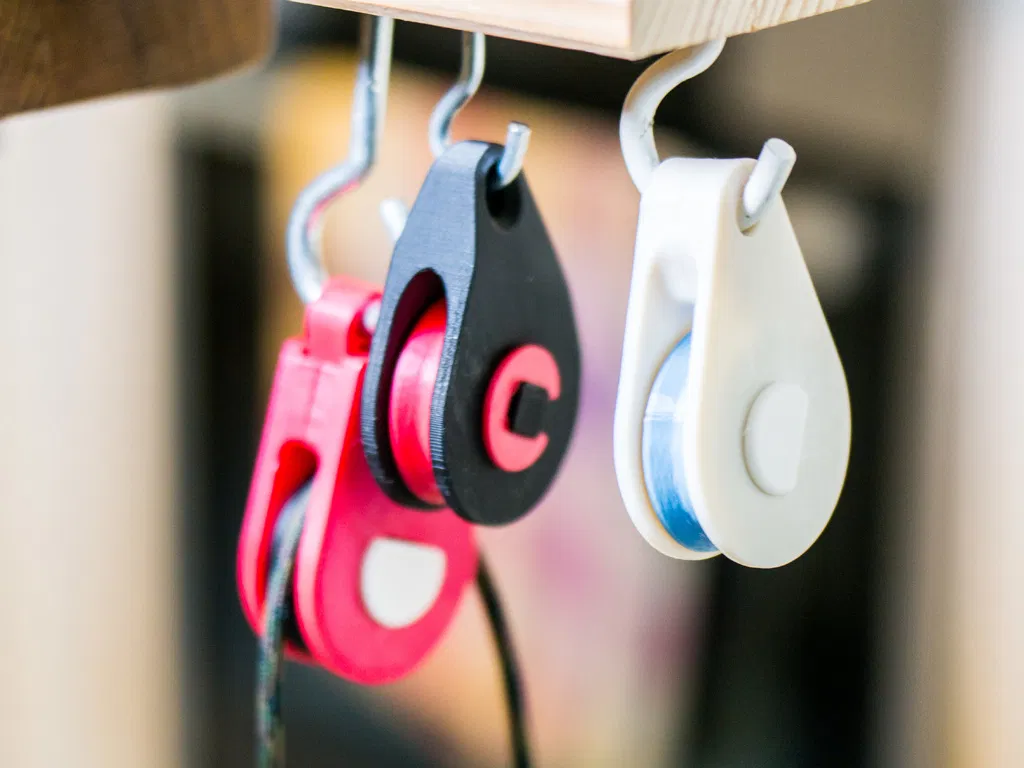

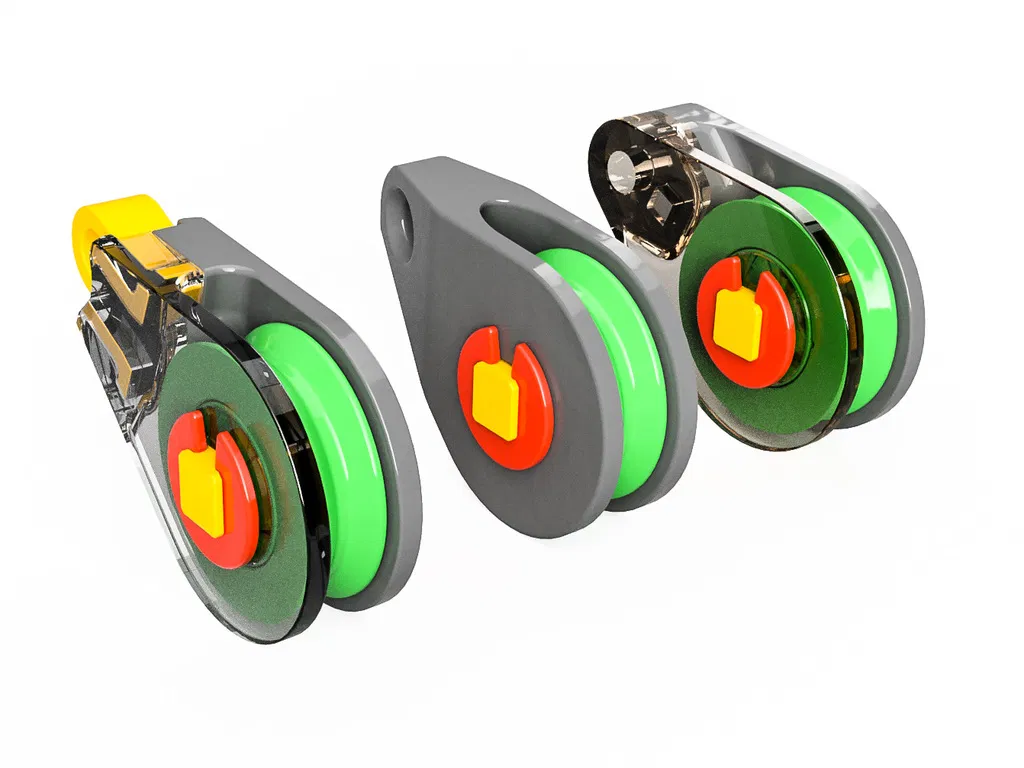

Có 3 phiên bản khác nhau nha:

1. Ròng rọc dễ in

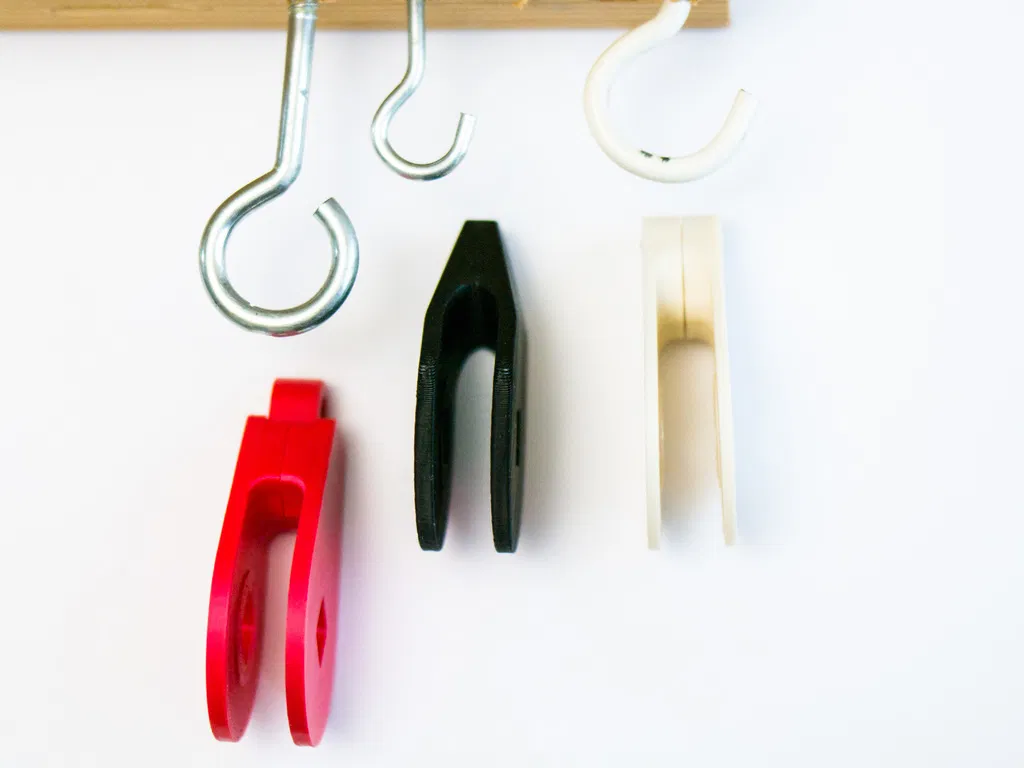

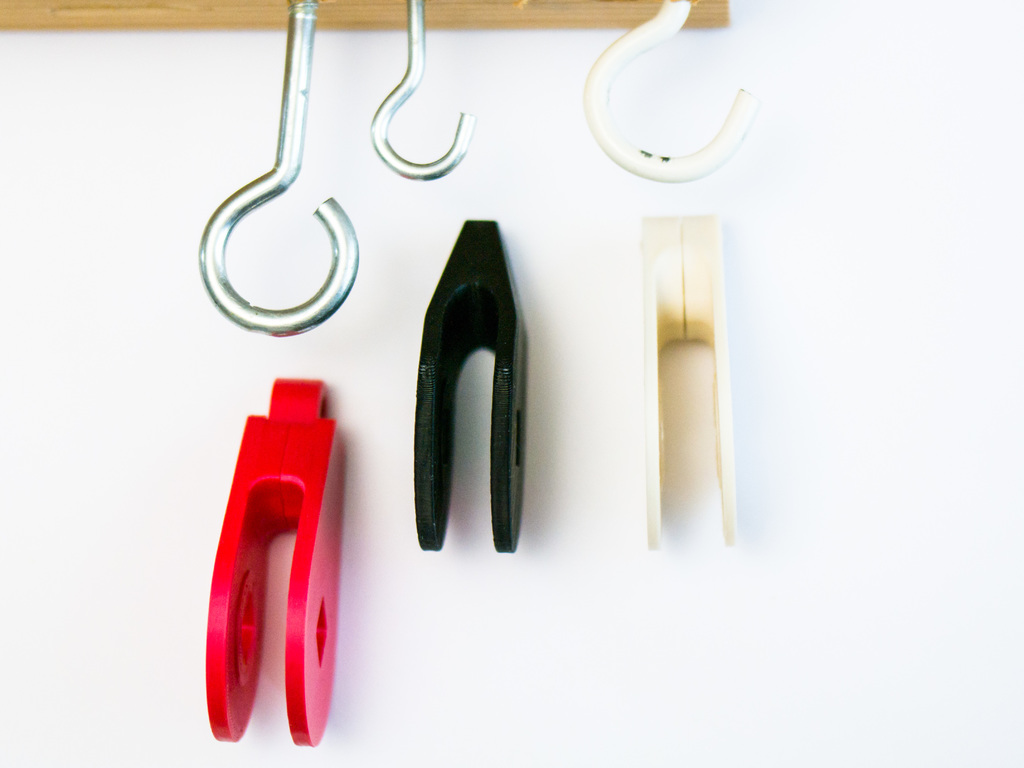

   Phiên bản in nhanh, chỉ có 1 bộ phận chính. Do phần treo hơi mỏng nên phiên bản này gắn vô mấy cái móc hoặc cột dây đều được. Cái dở là nó không chắc bằng mấy phiên bản kia do hướng in. Tuy nhiên, đối với hầu hết các nhu cầu thì nó đã quá đủ rồi!

2. Ròng rọc cứng cáp

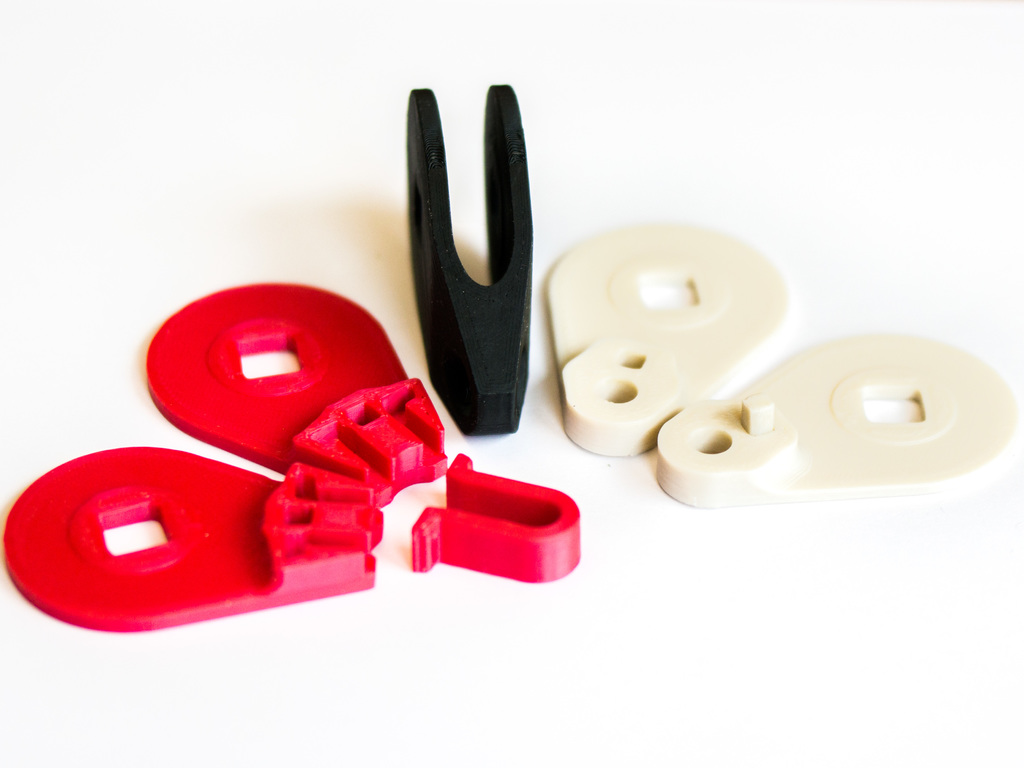

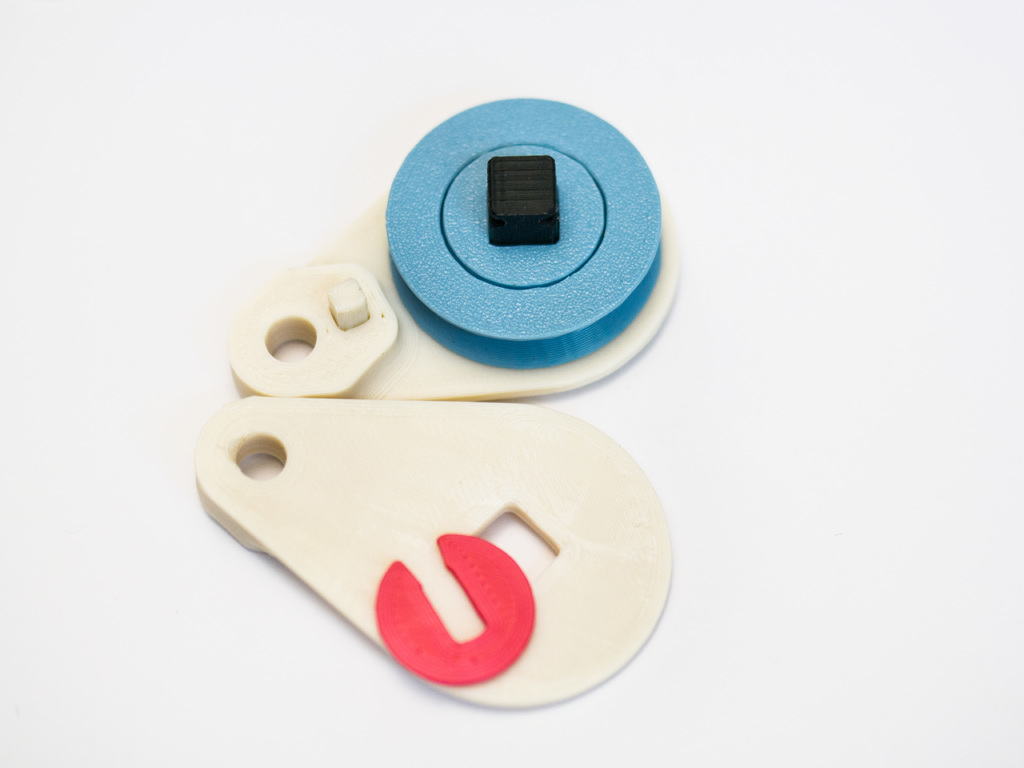

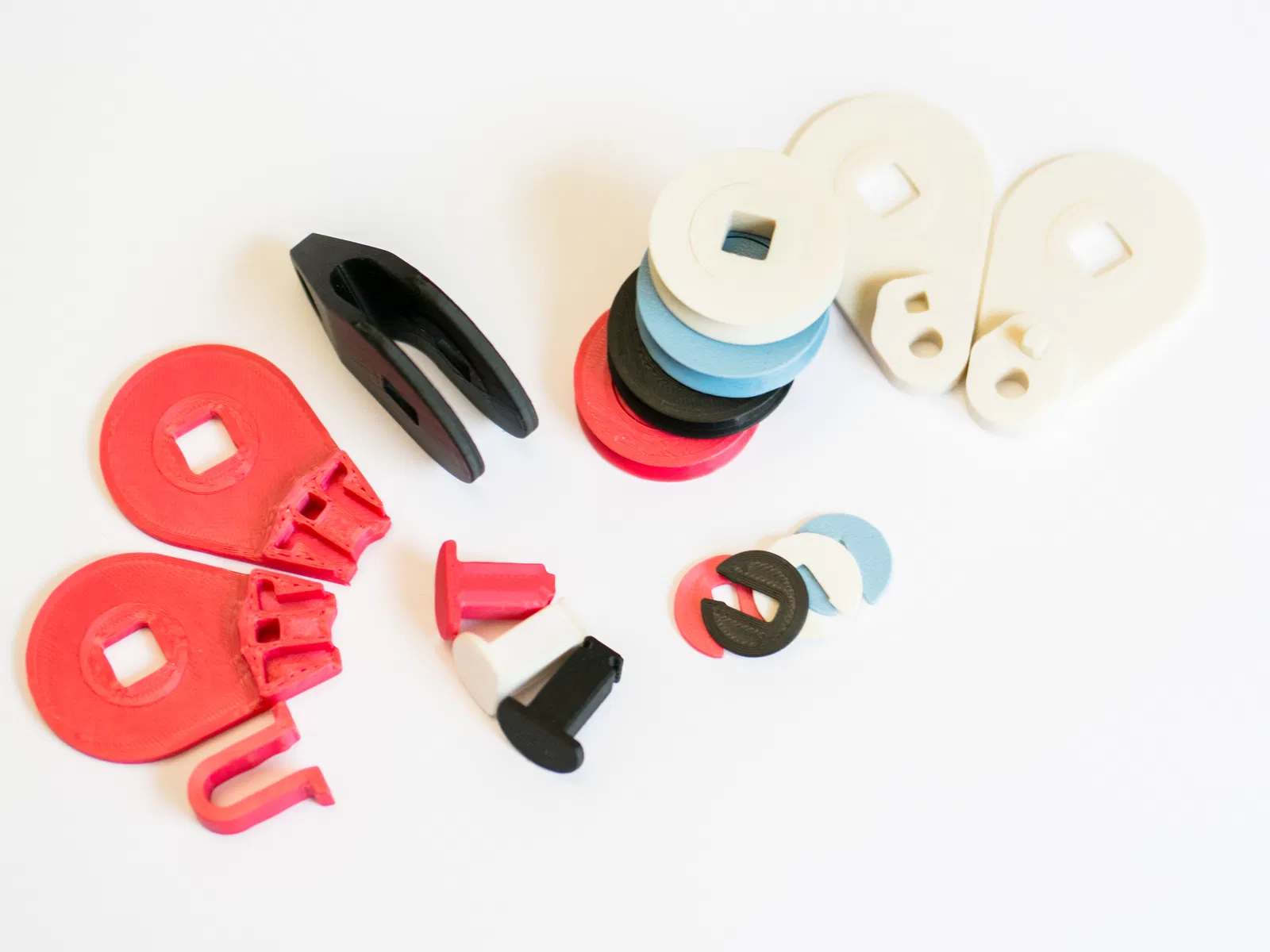

   Phiên bản này cực kỳ chắc chắn, có thể in với độ ổn định cao hơn nhờ tối ưu hướng in. Sau khi in xong, chỉ cần ghép 2 nửa lại với cái chốt nhỏ ở giữa rồi lắp bánh xe vô là xong, ngon lành cành đào.

Nếu thích thì anh em có thể dán keo 2 nửa lại cho chắc ăn.

3. Ròng rọc cho khoen lỗ

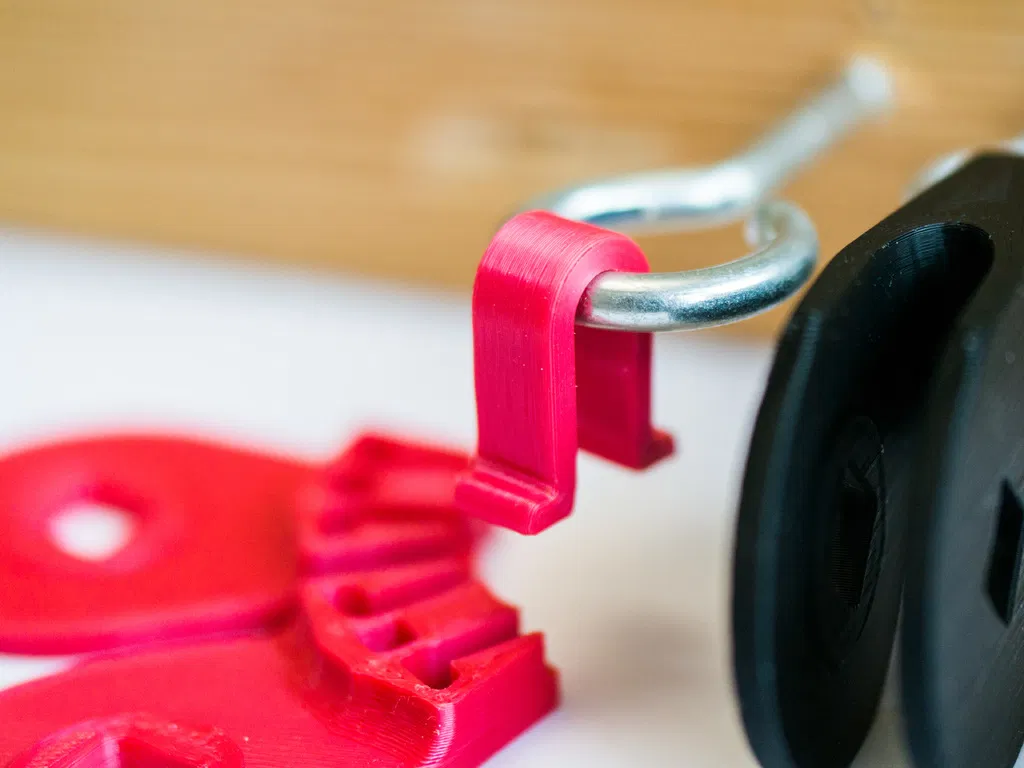

   Phiên bản này còn có thể kết hợp với khoen lỗ, mà 2 phiên bản trước không làm được. Tuy nhiên, anh em phải lắp mấy bộ phận vô khoen lỗ trước nha. Không nên dán 2 nửa lại đâu!

Trừ khi anh em không muốn tháo nó ra khỏi khoen lỗ!

Khả năng tùy chỉnh kích thước

Vì cả 3 phiên bản đều in 3D hoàn chỉnh, anh em có thể tùy chỉnh kích thước "thoải mái"! Muốn to thì to, muốn nhỏ thì nhỏ! Nhưng nhớ để ý khoảng cách dung sai và số lớp tường nha!

Mẹo in:

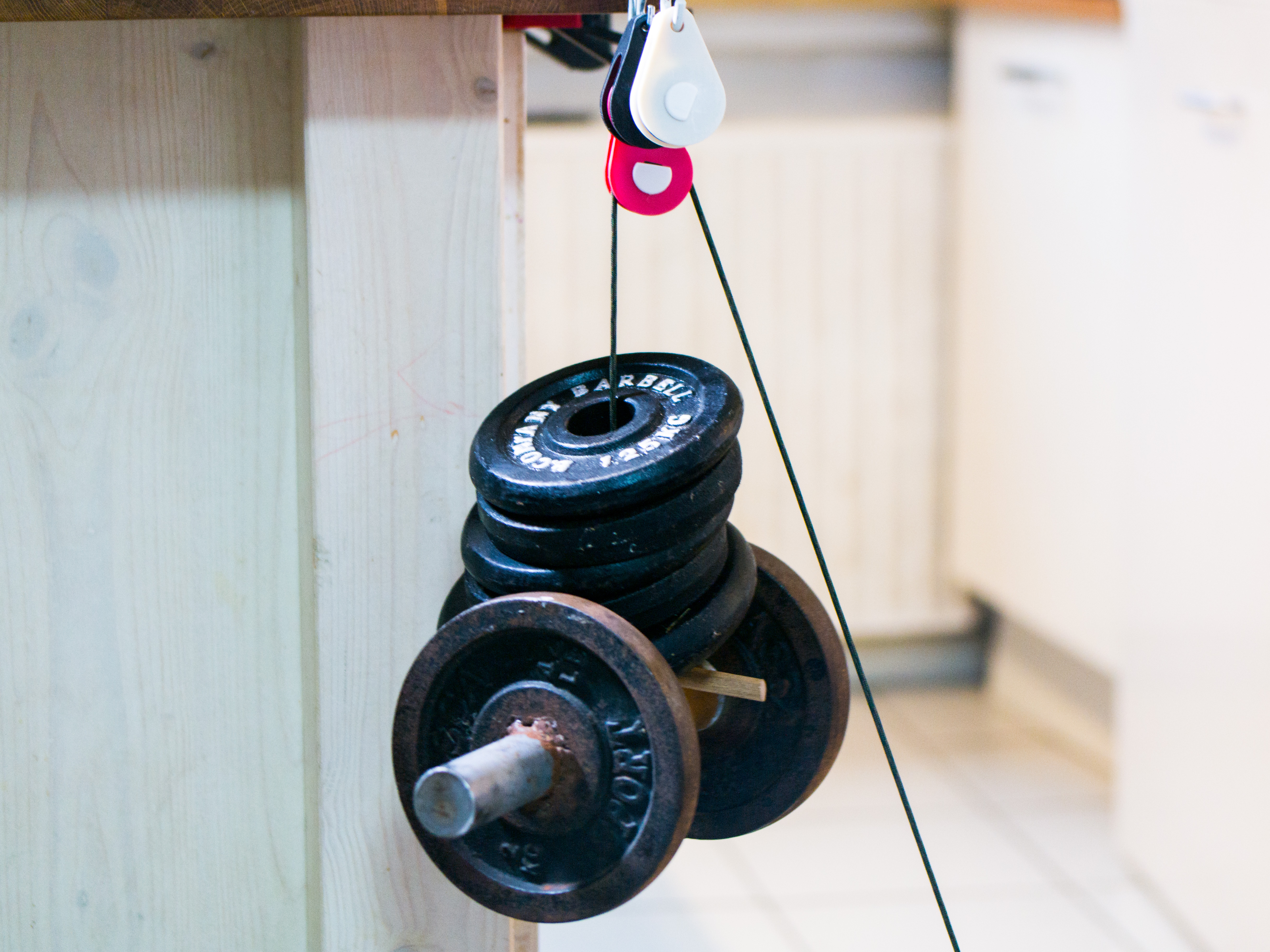

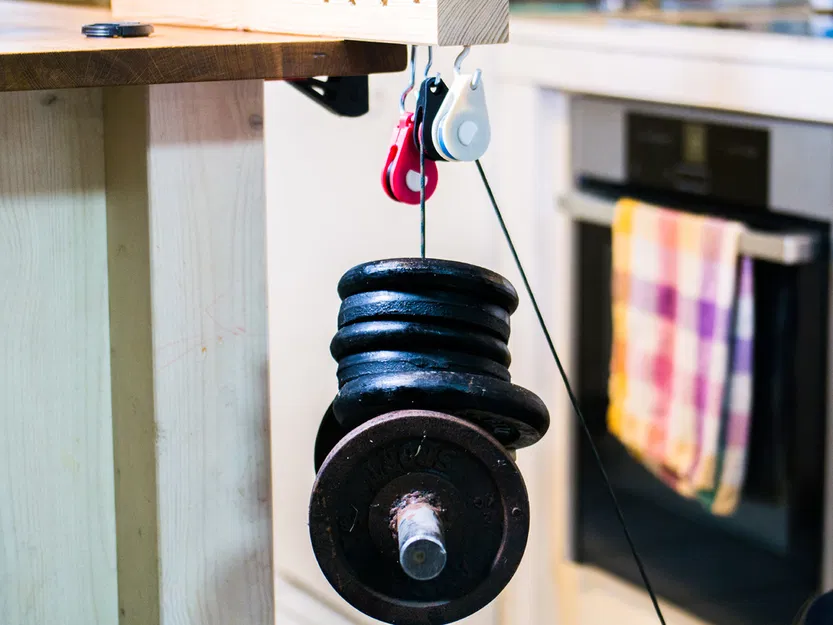

Nên dùng càng nhiều lớp tường càng tốt (6 lớp tường là đủ với kích thước gốc). In đặc ruột 100% sẽ mang lại sự ổn định còn lại. Chất liệu PLA chắc đủ xài cho tải trọng ngắn hạn. Với tải trọng liên tục, mình khuyên dùng PETG hoặc các vật liệu chắc chắn khác.

Xử lý sau in:

Do ma sát giữa 2 bộ phận của bánh xe tự nhiên tăng lên khi chịu tải nặng, nên cần thêm dầu bôi trơn. Mình thì lấy dầu xích xe đạp xài cho nó tiện. Để dễ châm dầu, mình có thiết kế 2 lỗ nhỏ mỗi bên bánh xe. Cứ đổ tí dầu vô đây, quay bánh xe tới lui một chút rồi gạt bớt dầu thừa ra là xong.

Mẹo tinh chỉnh (Slicing): Nếu gặp khó khăn với một vài bộ phận, anh em có thể tách riêng chúng ra và phóng to/thu nhỏ một chút để có độ khít hoàn hảo!

Bổ sung nhỏ 21.01.2024: Vòng bi kéo Cái này có thể giúp tăng độ bám giữa vòng bi và sợi dây.

Bổ sung nhỏ 01.02.2024: Giá đỡ ròng rọc Dùng để gắn ròng rọc lên tường hoặc chỗ tương tự.

02.02.2024: Thêm phiên bản vặn vít cho ốc 3mm & 3.5mm (cái ở giữa)

Chúc anh em vui vẻ!

Mẹo nhỏ: Anh em có thể tách tất cả các file ra thành từng bộ phận riêng lẻ với mọi phần mềm slicing!
