Nâng cấp Orbiter V1.5 sang kiểu bánh răng ngược và ngàm của V2.0

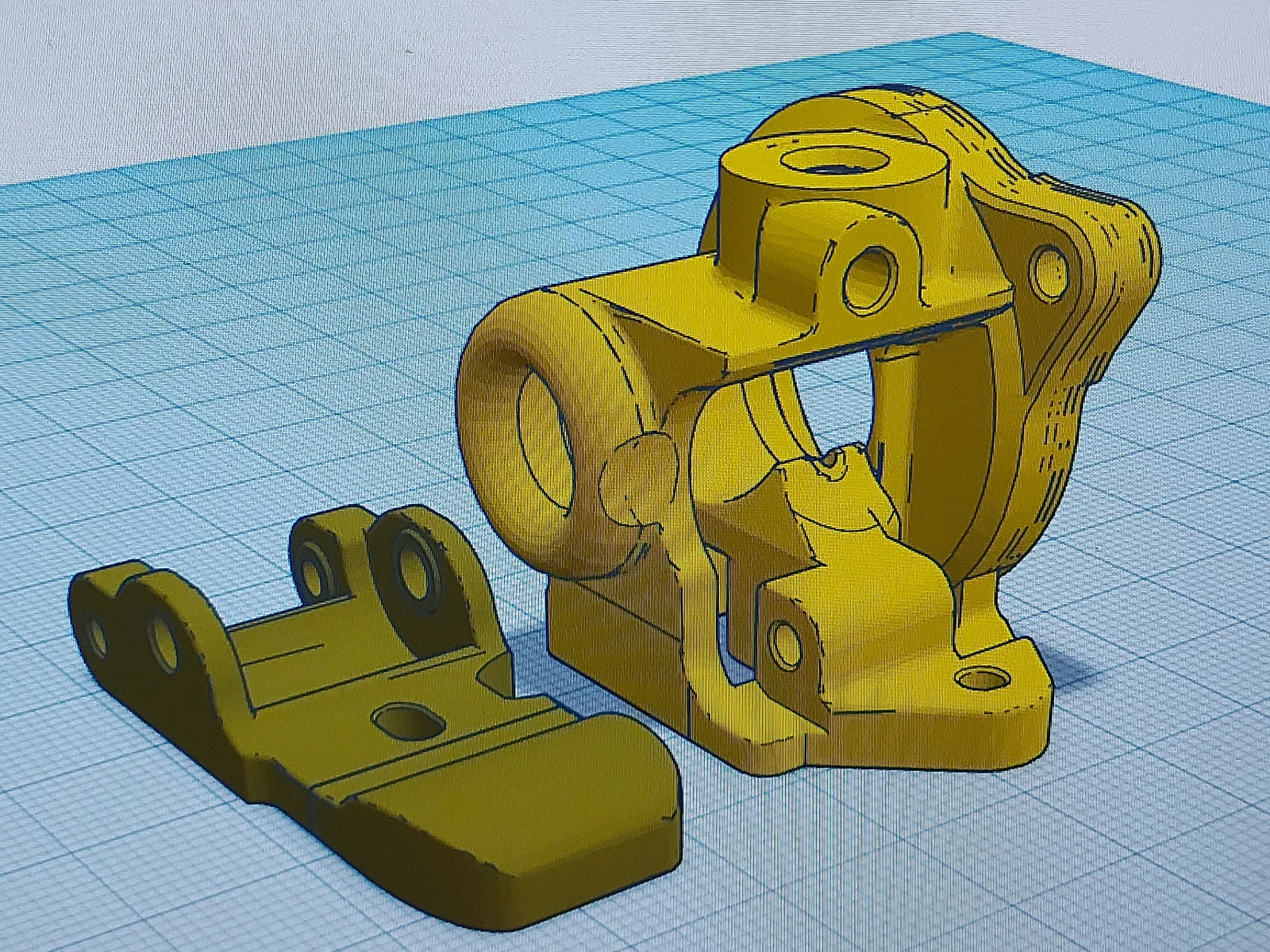

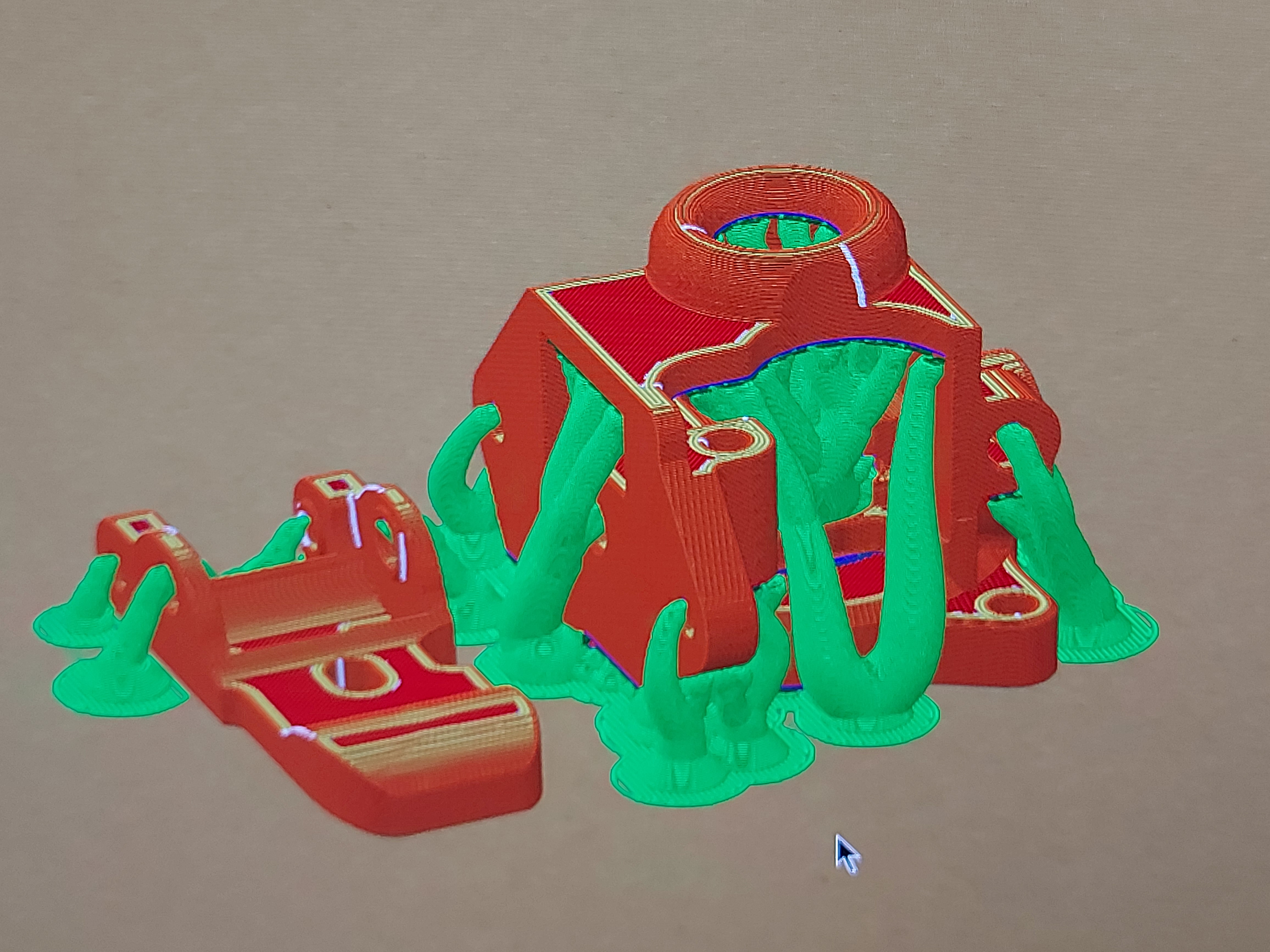

In main housing, in khi in, nhớ để lỗ lớn nhất hướng xuống và sử dụng tree supports. Nếu phần support bị xấu, bạn có thể in ngược lại, việc này sẽ đẩy hết support ra ngoài và không làm ảnh hưởng đến khu vực ổ bi, nhưng sẽ tốn thời gian và nhiều filament hơn.

Sử dụng mật độ infill cao vì bộ phận này sẽ chịu nhiệt và áp lực.

Nên dùng ASA hoặc ABS. Chỉ dùng PETG nếu không sử dụng trong enclosure và motor extruder của bạn không bị nóng.

Layer cao .15 hoặc mịn hơn tùy thuộc vào độ tinh chỉnh máy in của bạn.

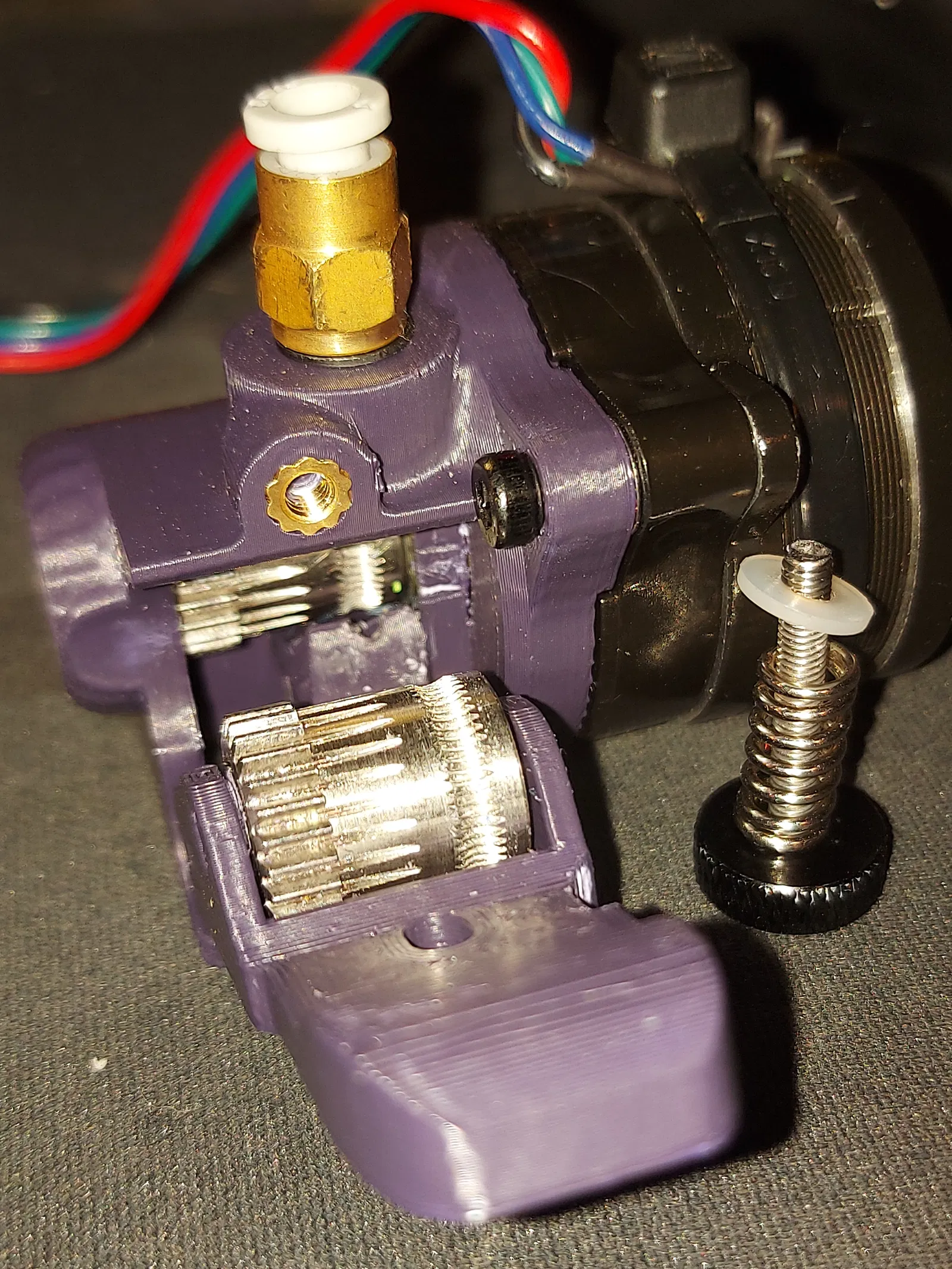

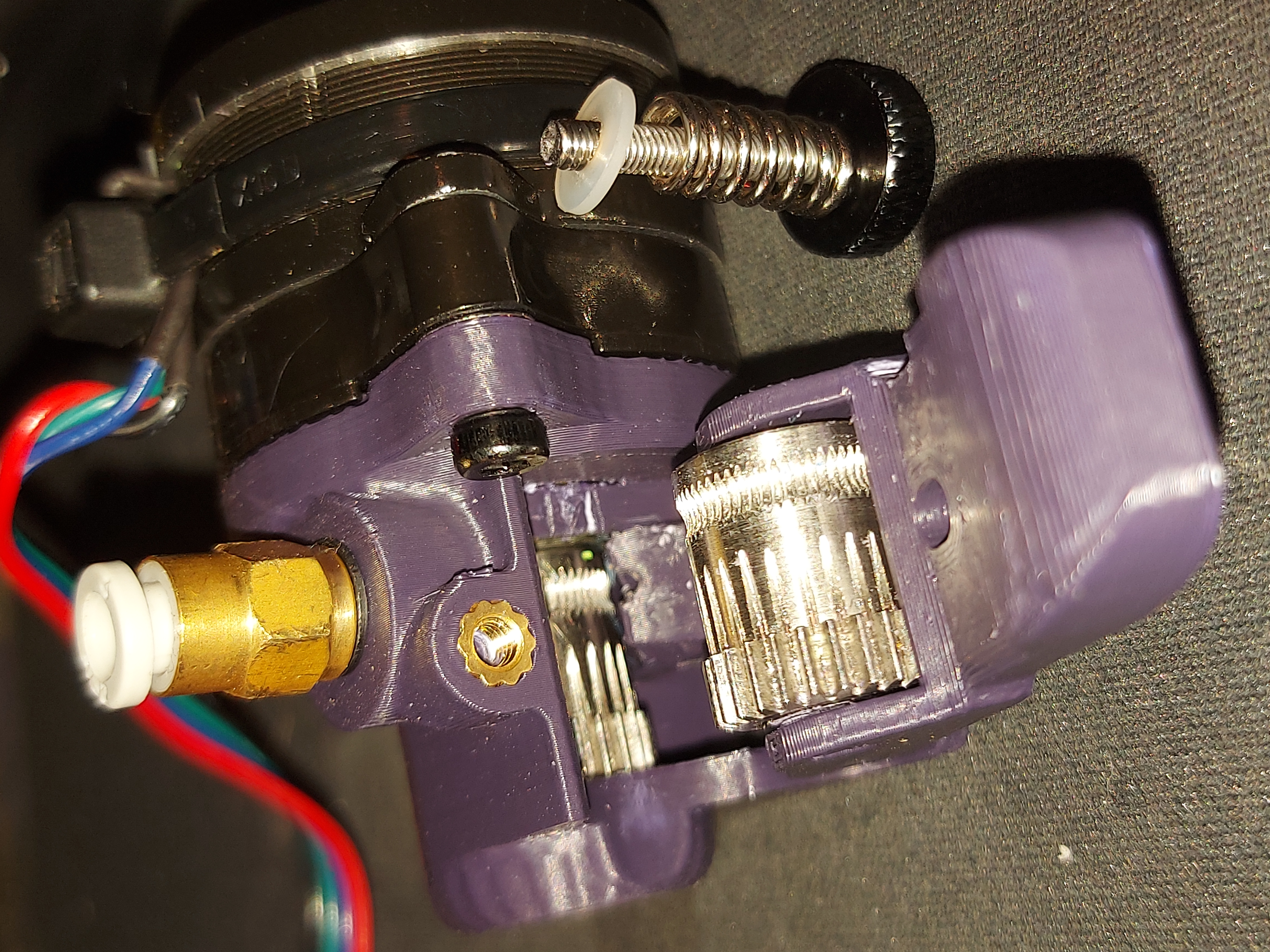

Nhớ làm sạch/chà nhám kỹ để mọi thứ phẳng phiu, giúp lắp ổ bi (bearing) đúng cách. Chỉnh lỗ chốt bằng mũi khoan đúng kích cỡ để chúng trượt vào dễ dàng. Sử dụng chốt kim loại và lò xo nguyên bản cho bộ phận chỉnh lực bằng ngón cái.

Kiểm tra xem filament có trượt qua dễ dàng không.

Heated insert là loại 4.6mm - M3 cho bộ phận chỉnh lực bằng ngón cái.

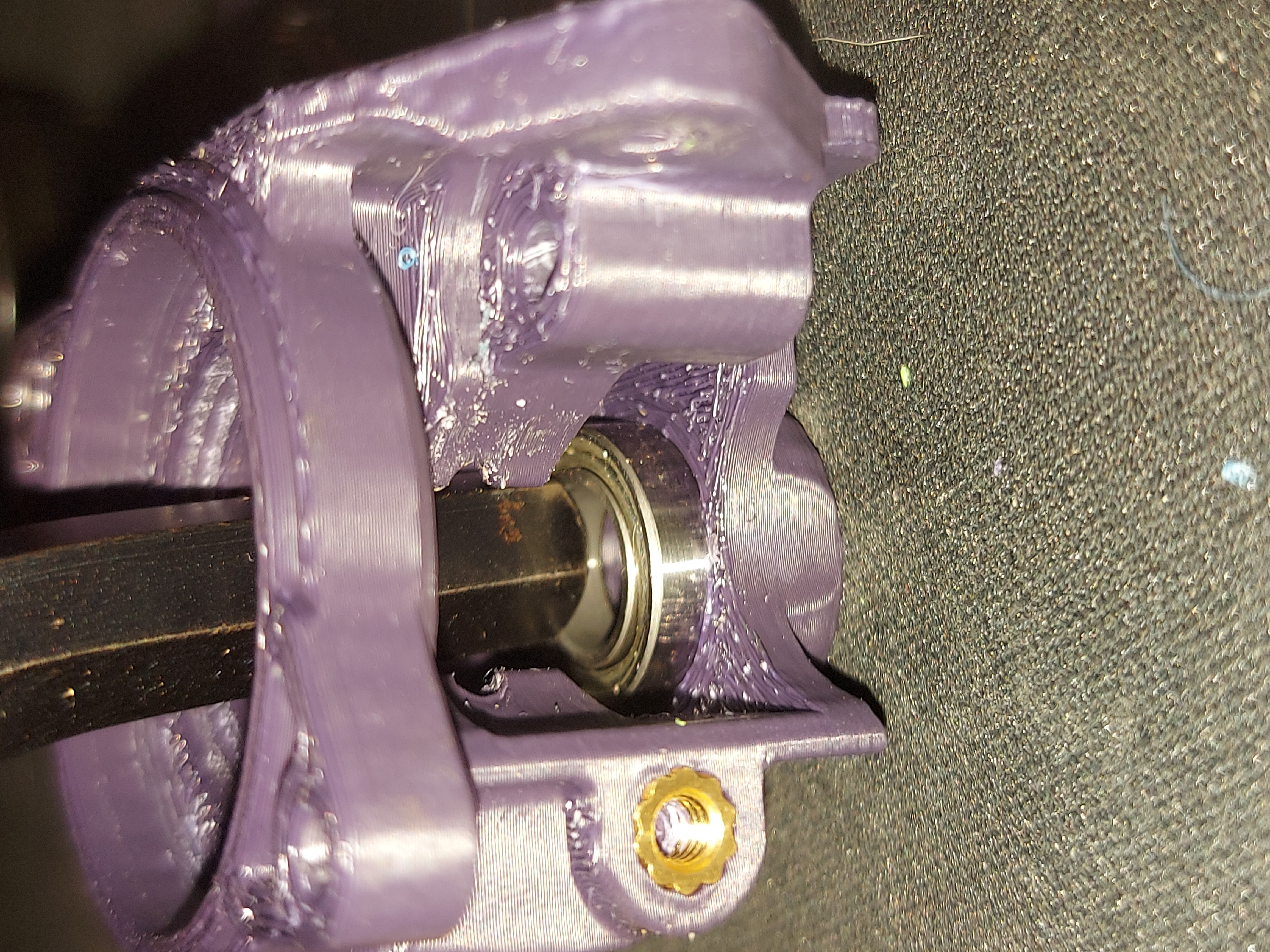

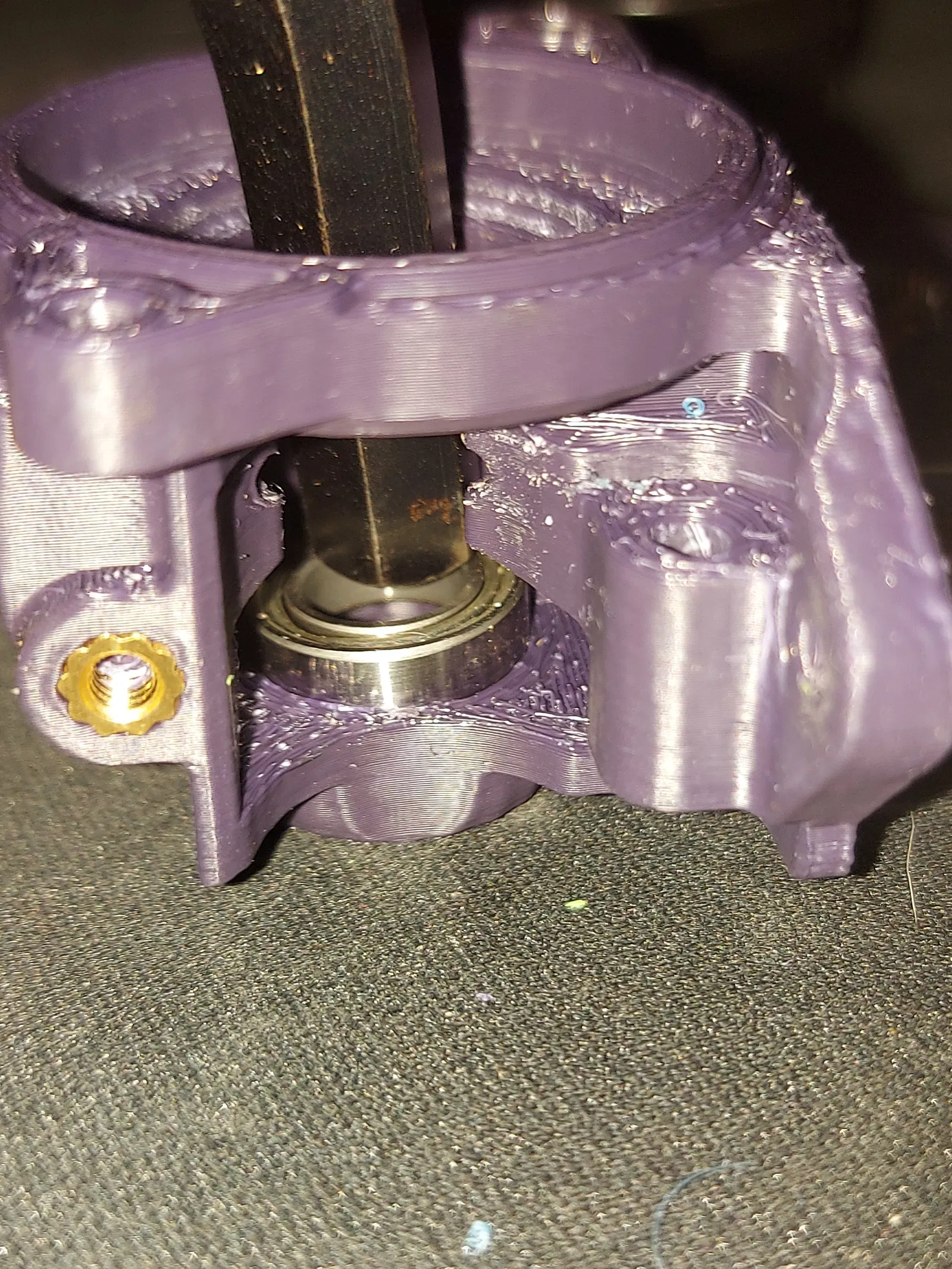

Lắp ổ bi đầu tiên và ổ bi phía sau vào, đảm bảo chúng lắp vào vừa vặn, không cần dùng quá nhiều lực. Nếu khó lắp, hãy chà nhám hoặc cạo nhẹ khu vực lắp ổ bi để loại bỏ một ít nhựa và thử lại. Đừng cố dùng lực quá mạnh nếu không vỏ in sẽ bị nứt hoặc lấy đi quá nhiều nhựa, dẫn đến lắp lỏng lẻo.

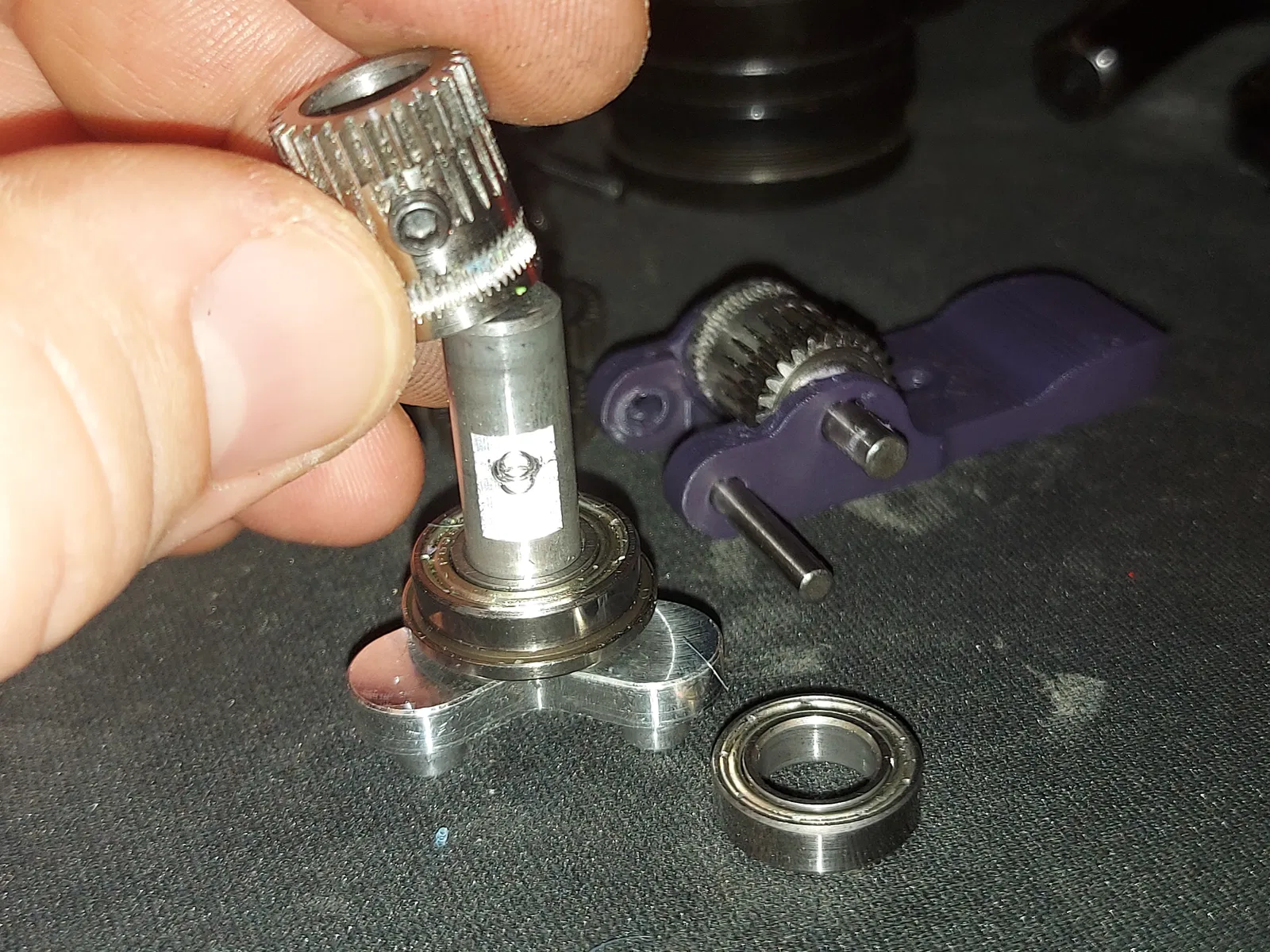

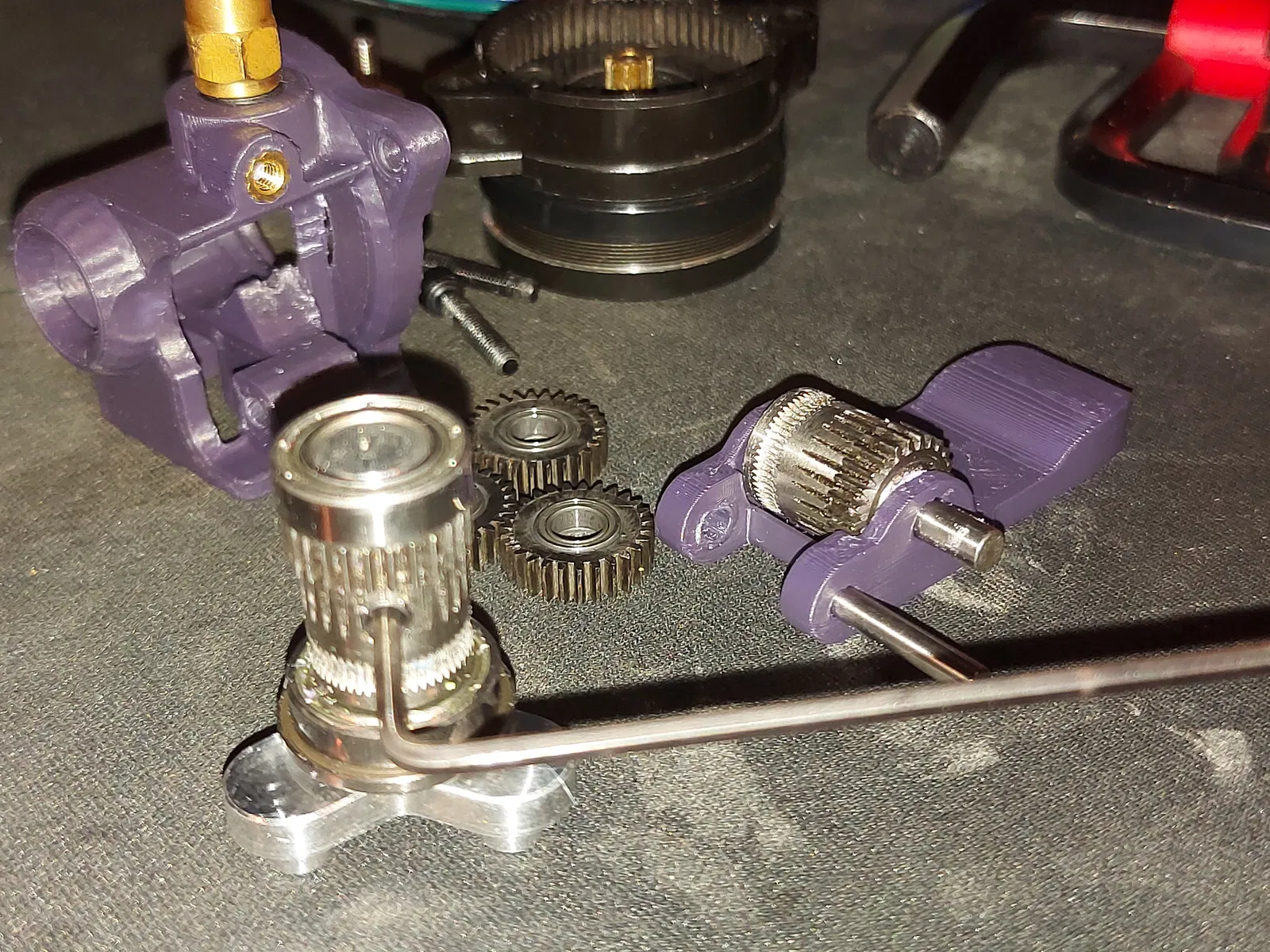

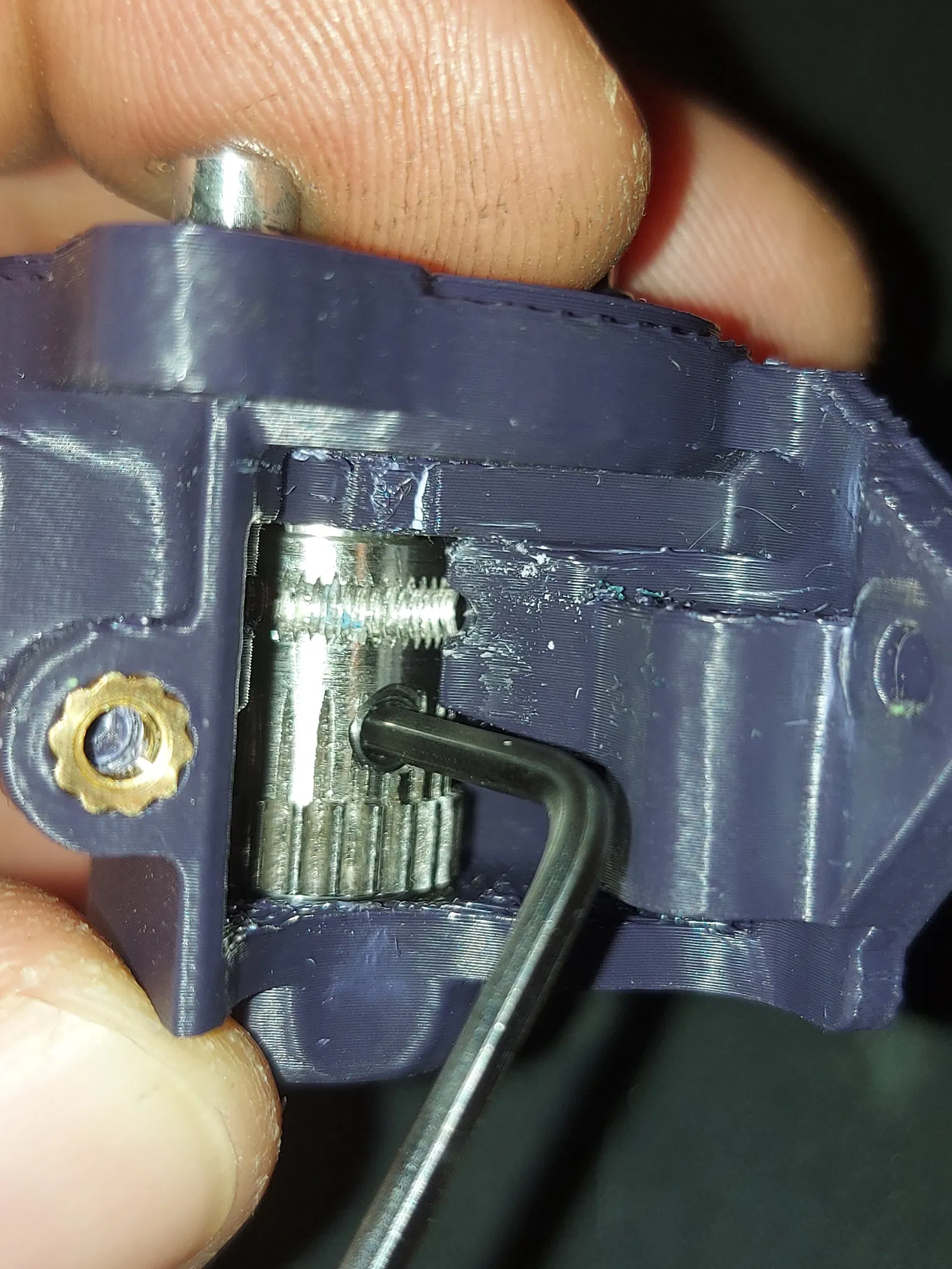

Tháo ổ bi phía sau ra sau khi đã lắp xong và lắp trục cùng với bánh răng filament và ổ bi phía sau vào. Căn chỉnh bánh răng filament với lỗ luồn filament trước khi siết chặt vào trục ổ bi.

Sử dụng fitting ống nguyên bản cho ống phía trên và phần dưới sẽ vừa với ống từ hot-end (cắt bớt cho vừa khít, hơi ép nhẹ).

Hy vọng bạn sớm tận hưởng chiếc Orbiter V1.5 đã được cải thiện của mình.

Nếu có bất kỳ câu hỏi hay vấn đề gì, hãy cho tôi biết nhé. Việc khó khăn trong lắp đặt là điều khó tránh khỏi vì mỗi máy in đều có sự khác biệt nhỏ.

P.S. Đảm bảo bạn đã có bộ ngàm Hotend Orbiter V2.0 cho máy in của mình trước khi chuyển sang kiểu ngàm mới cho bộ phận extruder...
