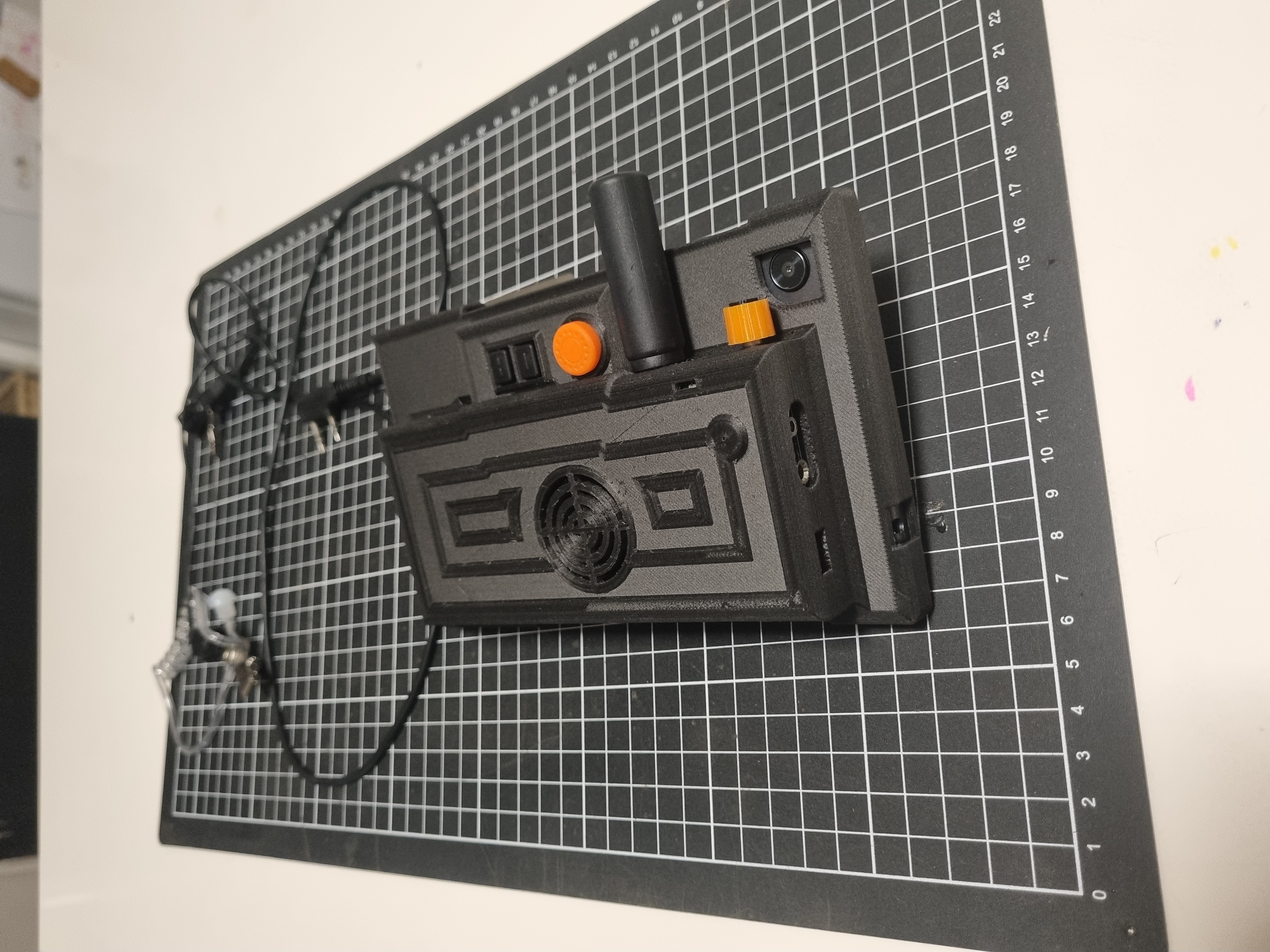

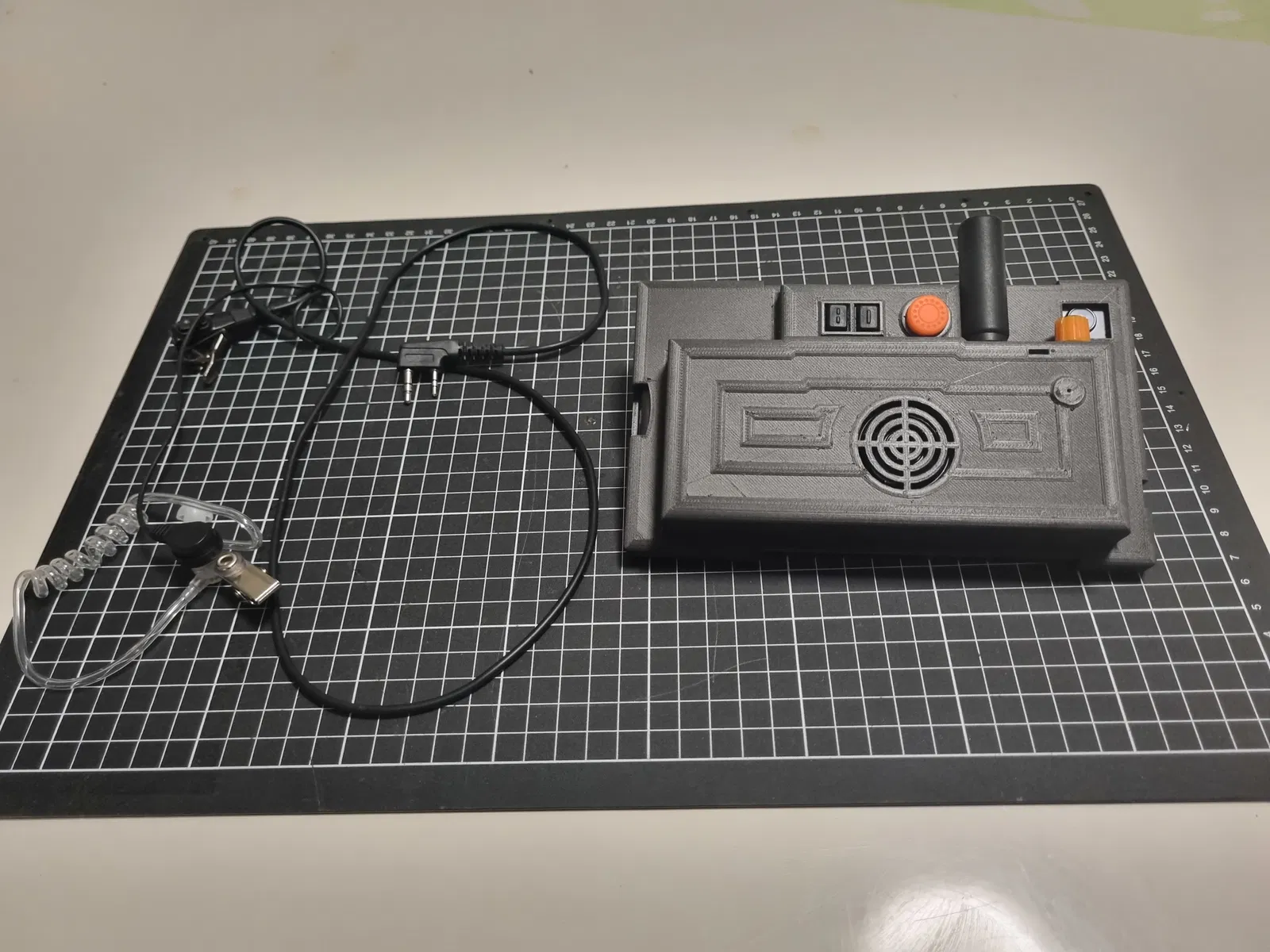

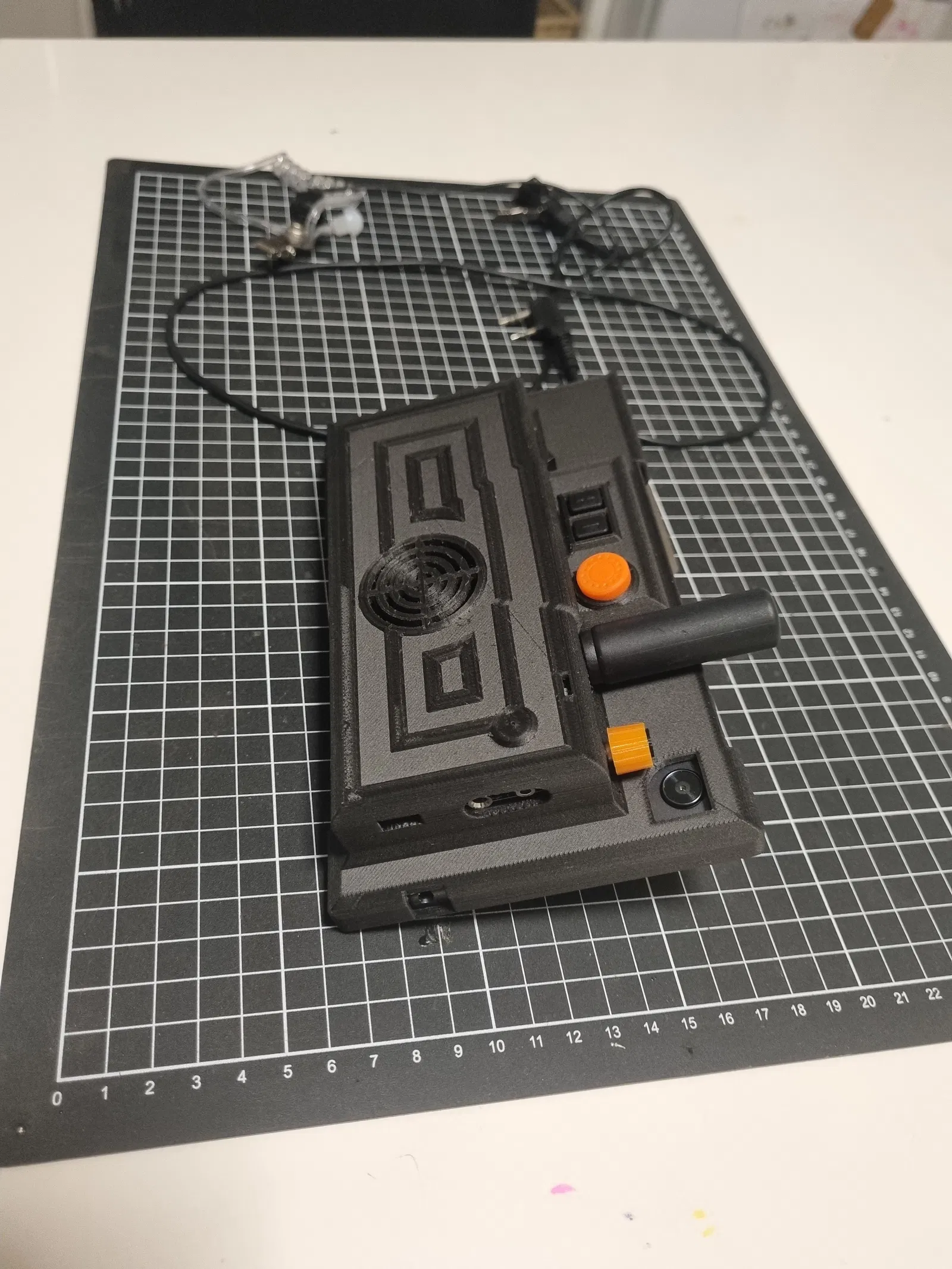

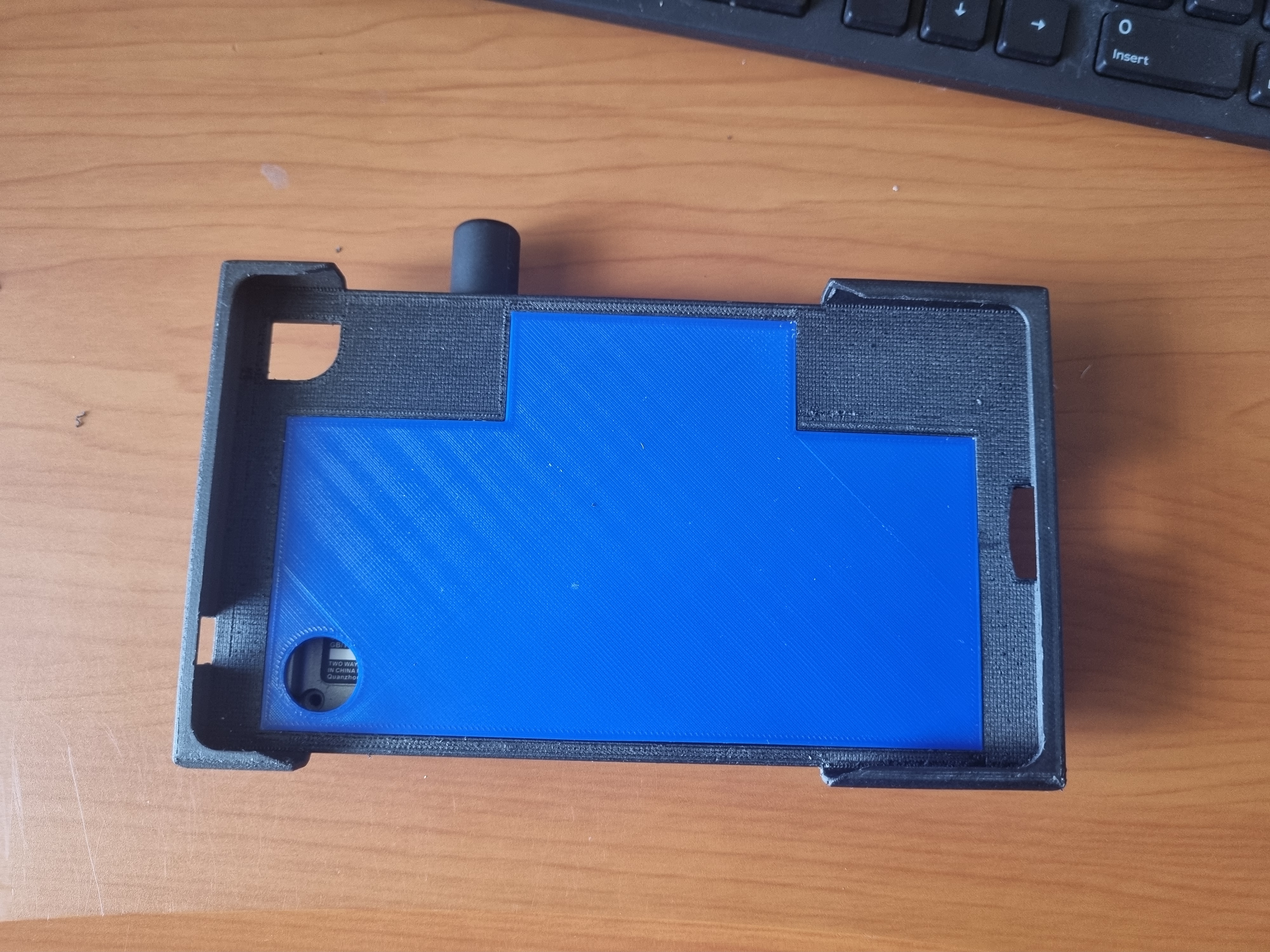

Vỏ case Meshtastic-RAK(Wisblock)-G63-LENOVO M7

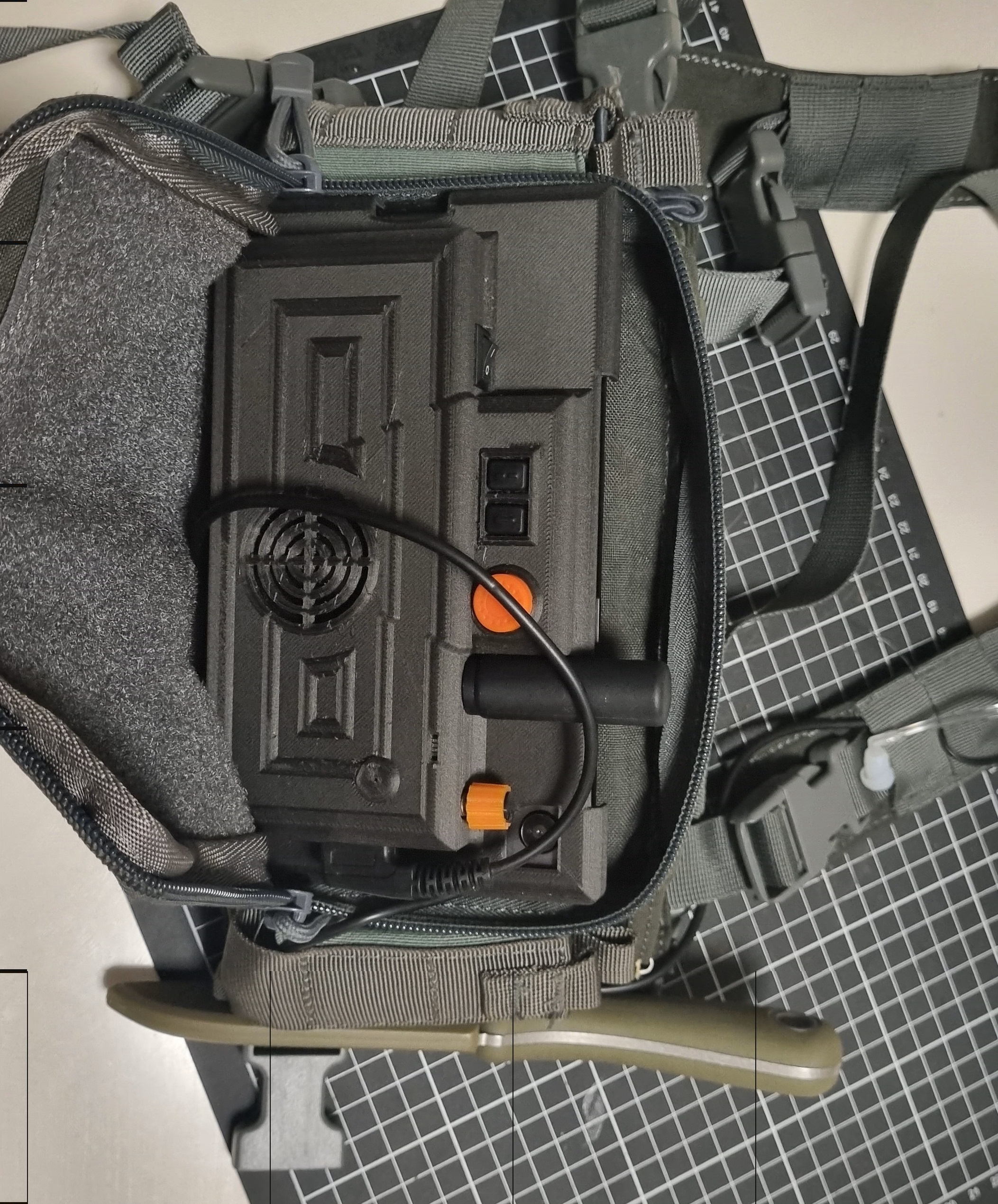

Chiếc vỏ case này tích hợp chức năng của radio Push To Talk, mạng lưới mesh và các công cụ hiển thị bản đồ/Tình huống chiến đấu vào một nền tảng duy nhất. Trường hợp sử dụng là cho mục đích săn bắn bằng súng trường, nơi có thể có nhiều nhóm trong cùng một khu vực. Việc duy trì nhận thức tình huống và khả năng truyền thông tin về việc nhìn thấy động vật sẽ làm cho toàn bộ chuyến đi an toàn và hiệu quả hơn.

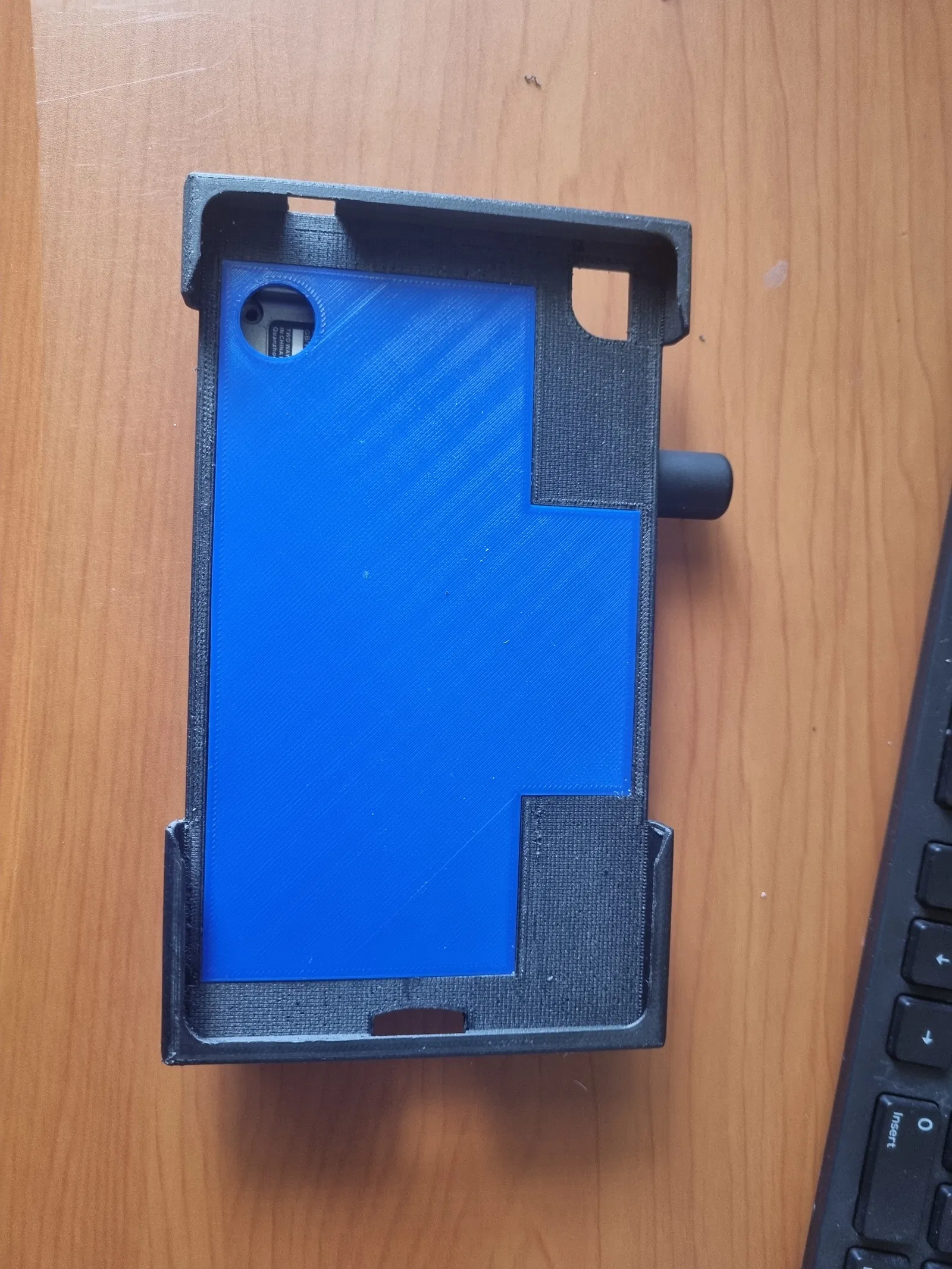

Ý tưởng bắt nguồn từ T-deck và khi tôi bắt đầu thiết kế vỏ case, tôi nhận ra mình có thể tích hợp ngày càng nhiều thứ vào đó. Nó được in bằng sợi nylon/carbon fiber trên máy in makerforged và do đó có thể không có sẵn cho mọi người, tôi đã định thử nghiệm một số loại TPU nhưng makerforged là lựa chọn tốt hơn. Ban đầu, tôi đã thử in bằng PLA và nó hoạt động miễn là bạn chỉ định lắp máy tính bảng vào vỏ case một lần. Việc lấy nó ra không hề dễ dàng...

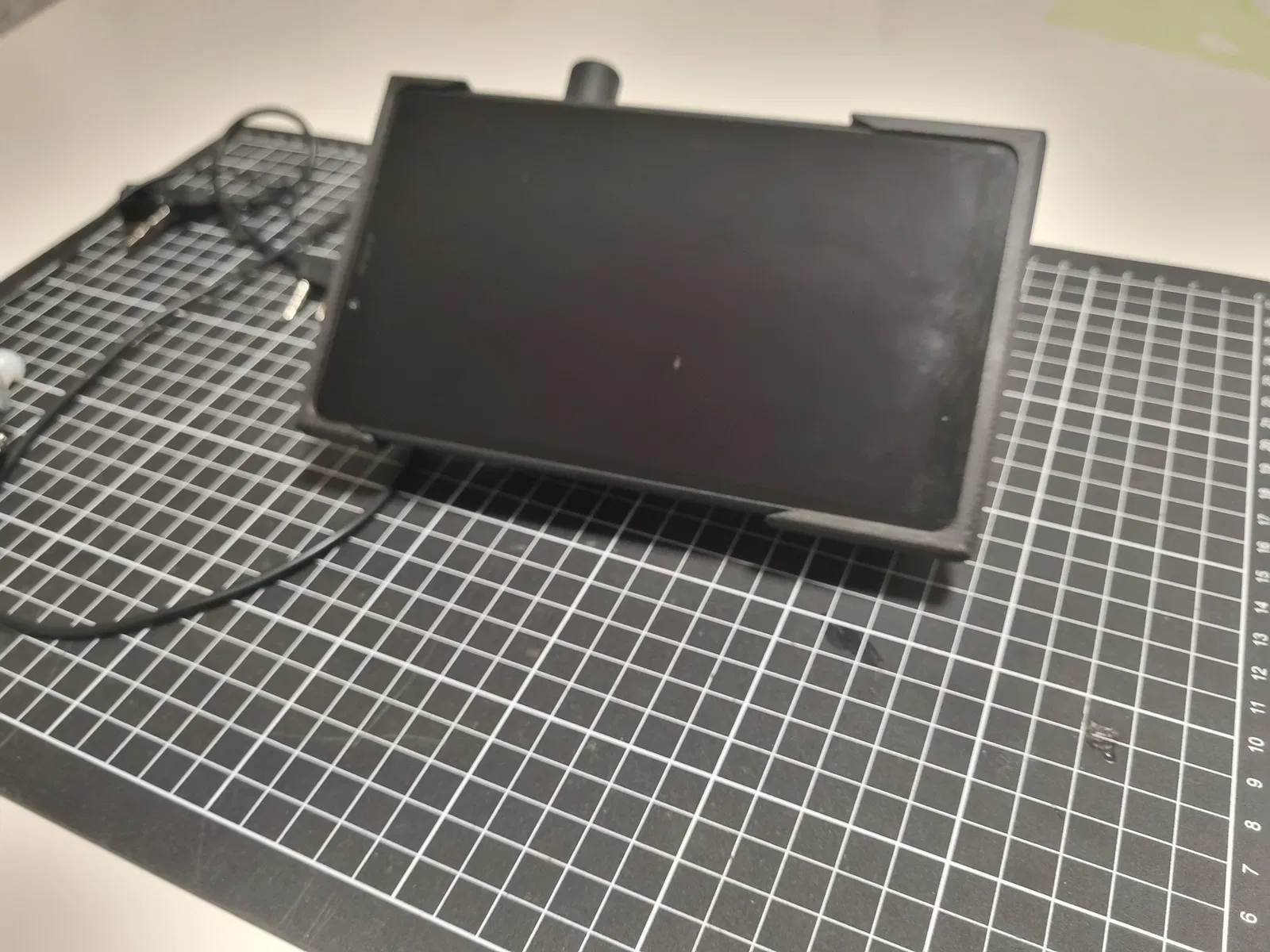

Máy tính bảng có thể hỗ trợ phần mềm Android Meshtastic từ Playstore và ATAK có thể được tải xuống từ APK (không có trên Playstore). Tôi cũng đã cài đặt một loạt các ứng dụng khác như ứng dụng đạn đạo và các ứng dụng thông tin liên quan đến sơ cứu. Điều này cho phép thiết bị của tôi hoạt động ngoại tuyến 100% mà không cần mạng. Ứng dụng GARMIN explorer cũng có thể cài đặt được, vì vậy một thiết bị GARMIN INREACH cũng có thể đóng vai trò như một thiết bị độc lập.

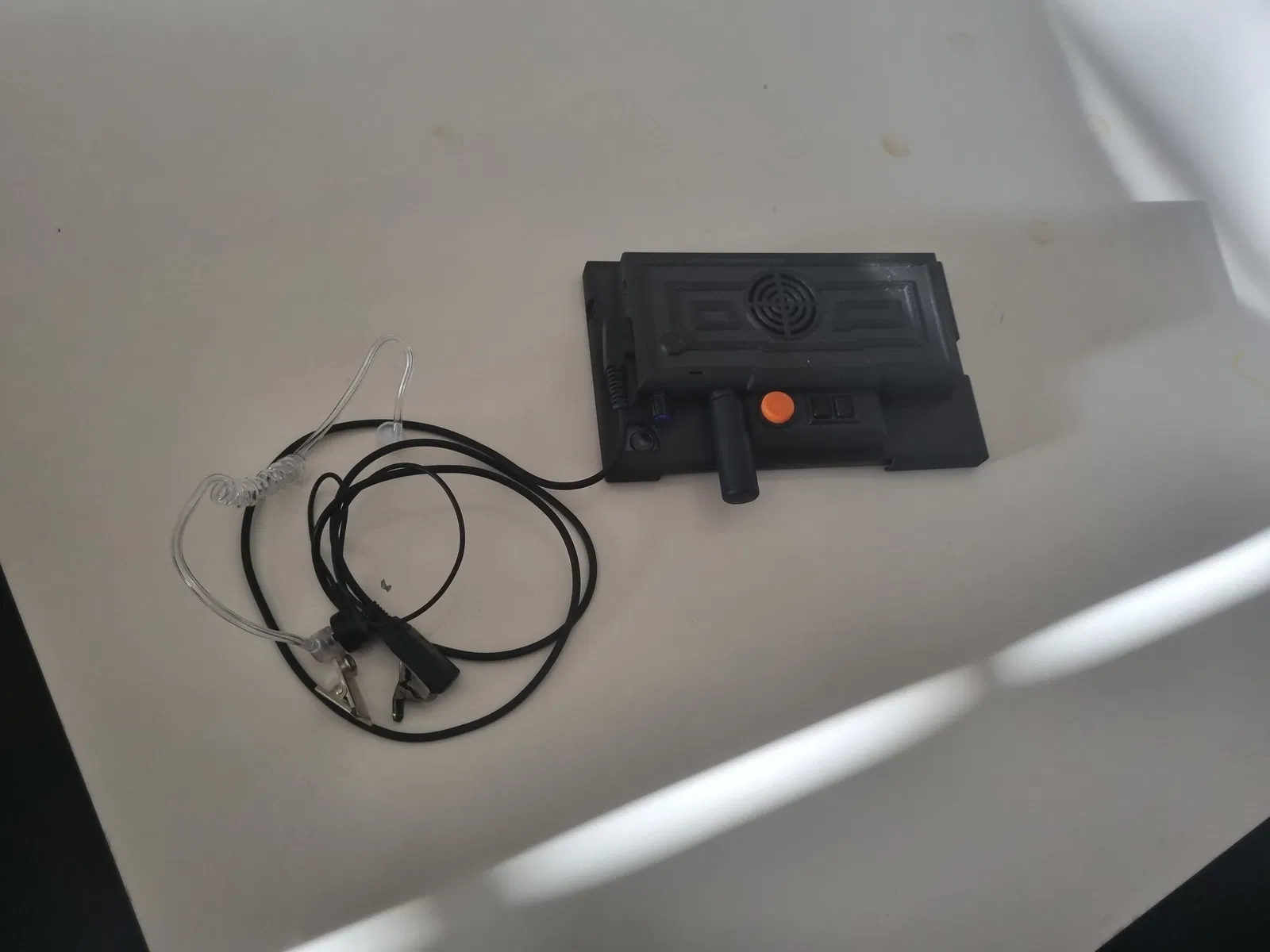

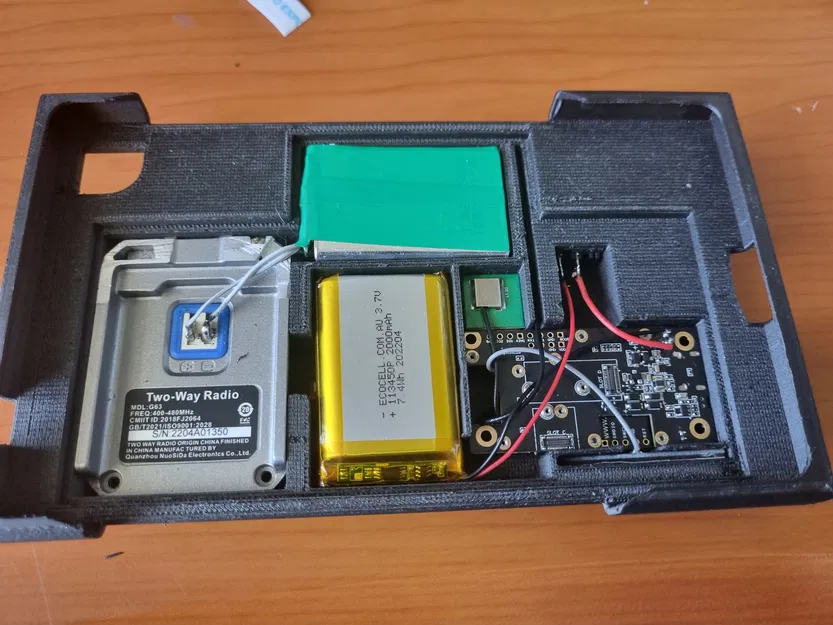

Thành phần radio PTT được thiết kế để điều khiển từ thiết bị, nhưng các chân bên là phương tiện chính để bật mic PTT. Bản thân radio là loại Jianpai G63 có thể tìm thấy trên eBay với giá khoảng 50 đô la, vì vậy đừng mong đợi nhận được giá trị tương xứng với số tiền bỏ ra. Tôi đã phải tháo rời radio xuống khung gầm, hàn bỏ các nút PCB ở bên cạnh và tách mạch. Pin cũng đã được tháo rời và tách mạch. Sau đó, miếng bảo vệ cao su mic đã được gỡ bỏ.

Bo mạch Meshtastic là bộ khởi động từ WISBLOCK với bổ sung GNSS.

Tôi biết, tôi biết, tôi có thể đã thêm tùy chọn ăng-ten ngoài và các giải pháp đi dây bên trong, nhưng nó không đáng công sức đối với một thứ mà tôi chủ yếu thiết kế cho bản thân. Bạn cứ tự nhiên chỉnh sửa phần mềm hoặc đề xuất bất kỳ thay đổi nào. Phạm vi tối đa dự kiến cho mạng của tôi là khoảng 3km với mesh, vì vậy tôi không quá lo lắng về phạm vi.

Ngoài ra còn có một vỏ case Galaxy S10 độc lập chỉ với bo mạch Meshtastic, nó sẽ được tải lên trong tương lai. Tôi cũng sẽ cung cấp các đế riêng biệt, vì vậy nếu bạn có chút kiến thức về cách hợp nhất các tệp STL, bạn có thể dễ dàng thêm nó vào bất kỳ vỏ case hoặc cấu trúc nào.

Tôi đã thực hiện các thiết kế của mình trong Sketchup, vì vậy bạn cứ tự nhiên chỉnh sửa nếu muốn.
