Cơ chế truyền động cho máy sấy filament Eibos Cyclops

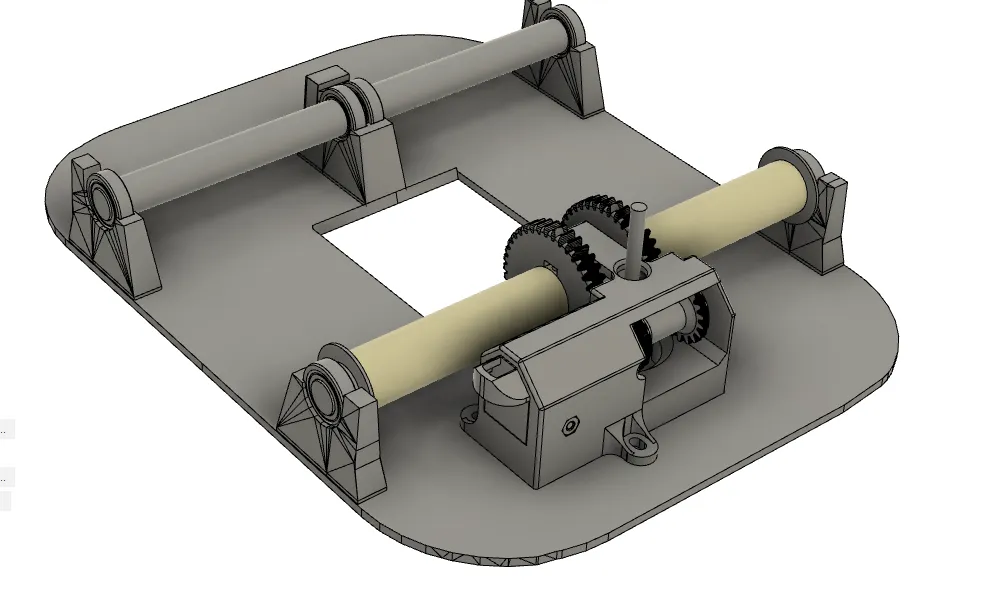

Máy sấy filament Eibos Cyclops có một vấn đề thiết kế bẩm sinh. Bởi vì bộ gia nhiệt nằm ngay bên dưới các cuộn filament, khi bộ gia nhiệt nóng lên đến nhiệt độ, nó có thể làm nóng quá mức filament đến mức filament dính vào nhau. Eibos nói rằng nên xoay filament thỉnh thoảng nhưng điều đó không thực tế, vì vậy tôi đã thiết kế một đơn vị truyền động này để thêm vào Cyclops để filament sẽ liên tục xoay trong khi được làm nóng, do đó phân phối nhiệt đều hơn.

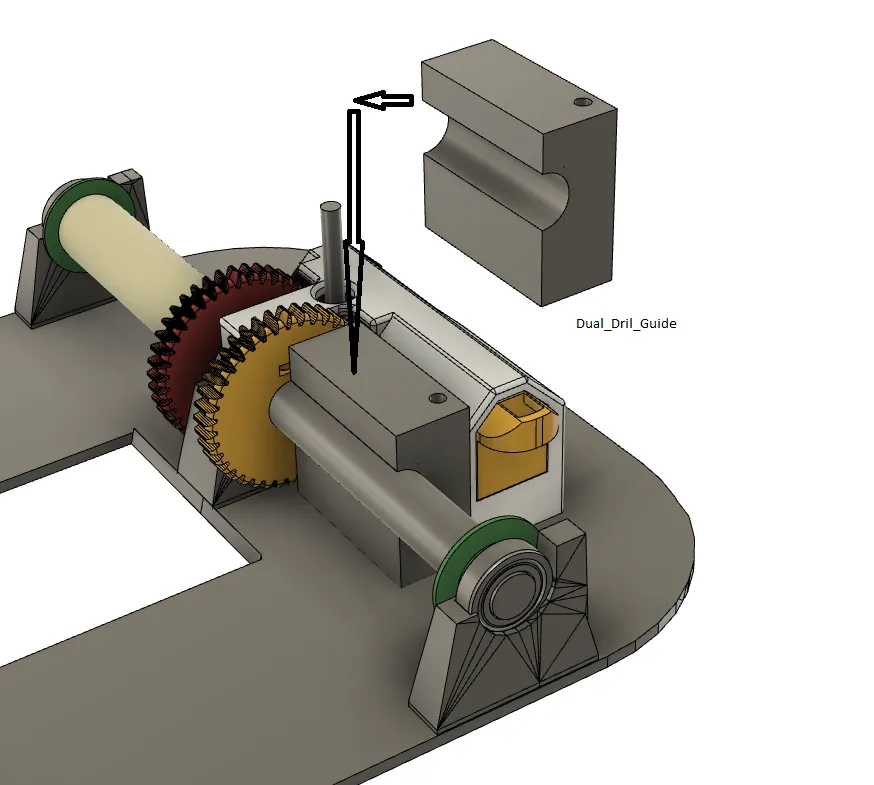

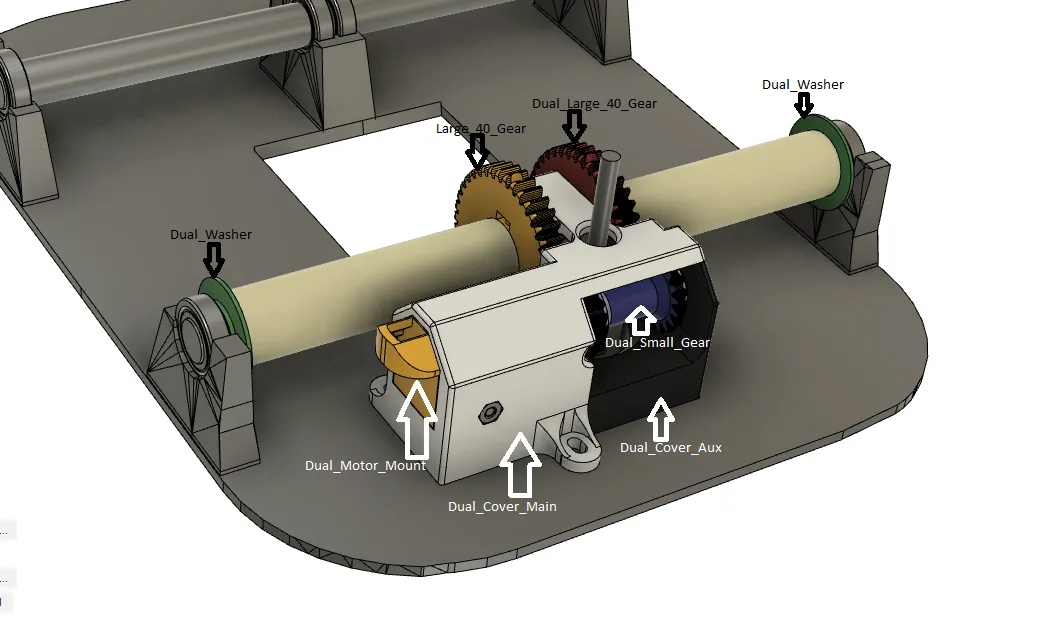

Nó cho phép bạn ngắt kết nối bộ truyền động nếu muốn và trở lại chức năng ban đầu chỉ bằng cách di chuyển bánh răng truyền động để kích hoạt hoặc không và tắt động cơ khi không được kích hoạt. Tôi đã thêm hai lớp bọc cao su latex để tăng độ bám cho filament. Tổng chi phí nâng cấp khoảng 15-20 đô la. Sự sửa đổi duy nhất bạn cần thực hiện đối với Cyclops là 3 lỗ nhỏ trên bệ và nối vào dây điện của quạt bên dưới.

Tôi đã thêm một đầu nối giữa động cơ và nguồn điện, đó là quạt 5v, có thể truy cập dưới nền tảng. Bất kỳ đầu nối nhỏ hơn nào cũng nên hoạt động. Việc có một đầu nối làm cho việc gắn kết dễ dàng hơn nhiều.

https://www.amazon.com/gp/product/B013JRWCBU/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Động cơ điện 5V (1) Có một số loại động cơ này với tốc độ khác nhau. Tôi đã chọn cái này với tốc độ 50RPM. Tốc độ này được phản ánh trong video.

https://www.amazon.com/dp/B07MZYJD98?psc=1&ref=ppx_yo2ov_dt_b_product_details

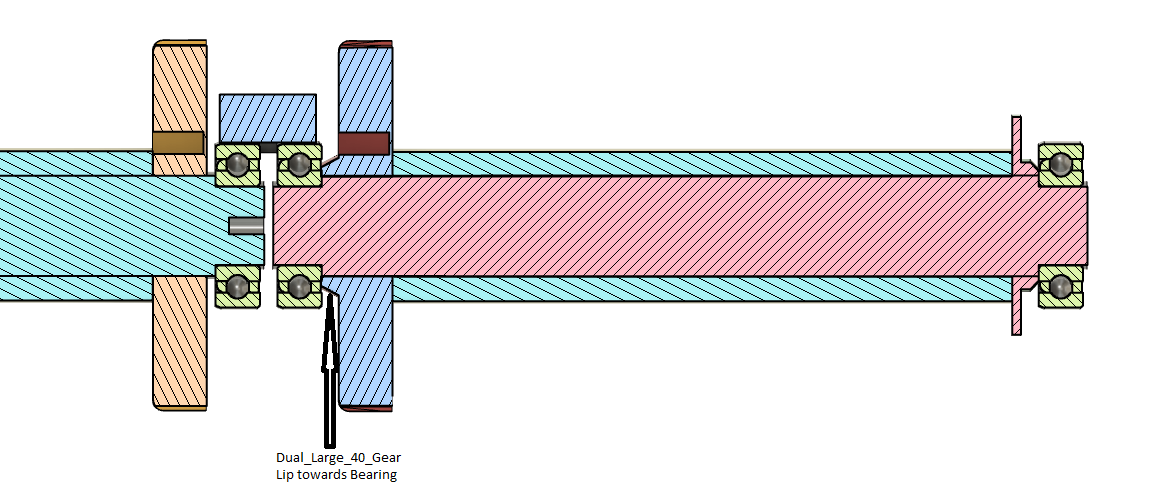

Vòng bi 695ZZ (1)

https://www.amazon.com/uxcell-Groove-Bearing-1080095-Bearings/dp/B07FVZHD34/ref=sr_1_3?crid=1I4RUBEG02I1Z&keywords=bearing+5x13x4mm&qid=1678849284&s=industrial&sprefix=bearing+5x13x4mm%2Cindustrial%2C148&sr=1-3

Công tắc vi mô (1) Điều này sẽ cắt nguồn điện đến động cơ khi cơ chế được tách rời khỏi các con lăn. Nó có thể được sử dụng mà không cần nhưng động cơ sẽ chạy bất cứ khi nào quạt đang chạy bất kể có ở chế độ lái (được kết nối) hay không, tùy bạn lựa chọn.

https://www.amazon.com/dp/B073TYWX86?psc=1&ref=ppx_yo2ov_dt_b_product_details

1 - Bu lông đầu phẳng M3 x 25mm kèm đai ốc

2 - Đinh vít #4 x 3/8" (để giữ động cơ vào nền tảng)

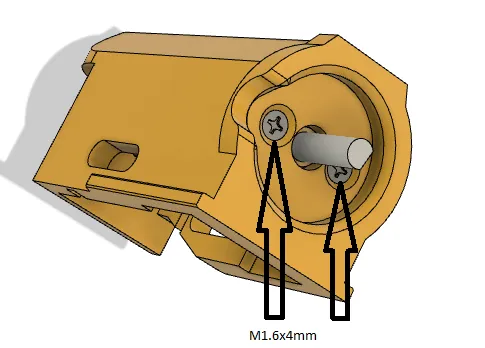

2 - Bu lông đầu phẳng M1.6 x 4mm (để gắn động cơ)

3 - Đinh vít điều chỉnh M3 x 4mm (mỗi bánh răng cần 1 đinh vít điều chỉnh và 1 đai ốc vuông)

5 - Đai ốc vuông M3

1 - Bu lông M3 x 10mm (để gắn phần đế phụ)

1 - Bu lông đầu phẳng M3 x 8mm

Tôi cũng đã thêm một ống cao su latex vào các con lăn được dẫn động vì vật liệu mà các con lăn được làm từ không hoạt động tốt cho việc dẫn động các cuộn dây.

https://www.amazon.com/dp/B093W64C19?psc=1&ref=ppx_yo2ov_dt_b_product_details
