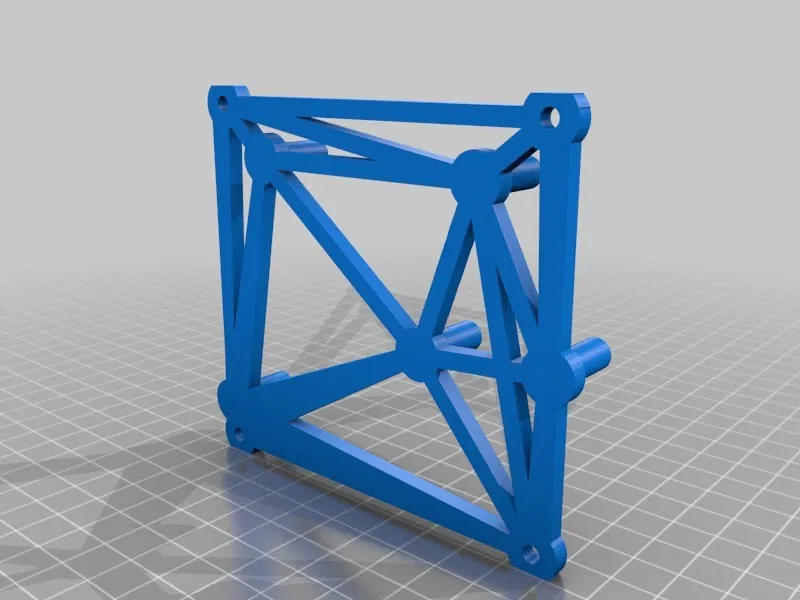

Cái đế đơn giản này cho phép gắn SKR mini E3 mới lên khung zin của Anet A8.

Tôi đã in nó bằng PETG, nhưng tôi chắc chắn rằng vật liệu nào cũng được thôi.

Tuỳ thuộc vào độ sai lệch của máy in của bạn, bạn có thể cần thay đổi kích thước lỗ ốc.

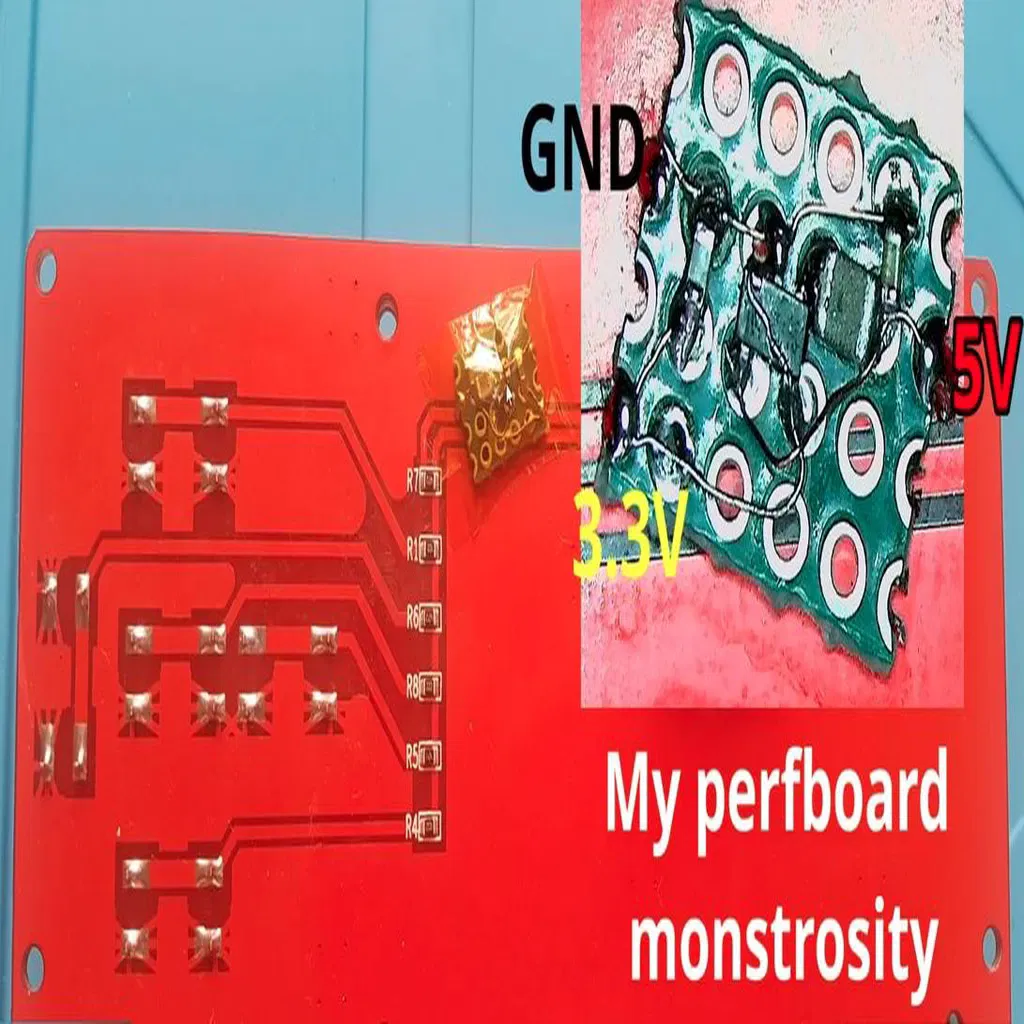

Ảnh cuối là cho mod LCD để chuyển nó sang 3.3V. Tôi đã tự làm một bộ điều chỉnh nhỏ từ các linh kiện có sẵn, nhưng tôi chỉ khuyên dùng bộ điều chỉnh tuyến tính như LM1117mp-3.3. Chỉ cần cắt đường mạch 5V ở trên và kết nối bộ điều chỉnh như trong ảnh.

Để biết thêm thông tin về cách làm cho SKR mini E3 hoạt động với Anet A8 zin, hãy xem video youtube của tôi: https://www.youtube.com/watch?v=ftRg0S-_qts&t=405s

Cài đặt In

Thương hiệu Máy in:

Anet

Máy in:

A8

Vỉ nướng:

Không quan trọng

Hỗ trợ:

Không

Độ phân giải:

0.2mm

Lưới:

30%

Sợi nhựa: Generic PETG Đen

Cách tôi thiết kế

Thiết kế trong Solidworks sử dụng sơ đồ SKR mini E3 trên github
