Kẹp Ống Nước (cho máy rửa bát / máy giặt) parametric

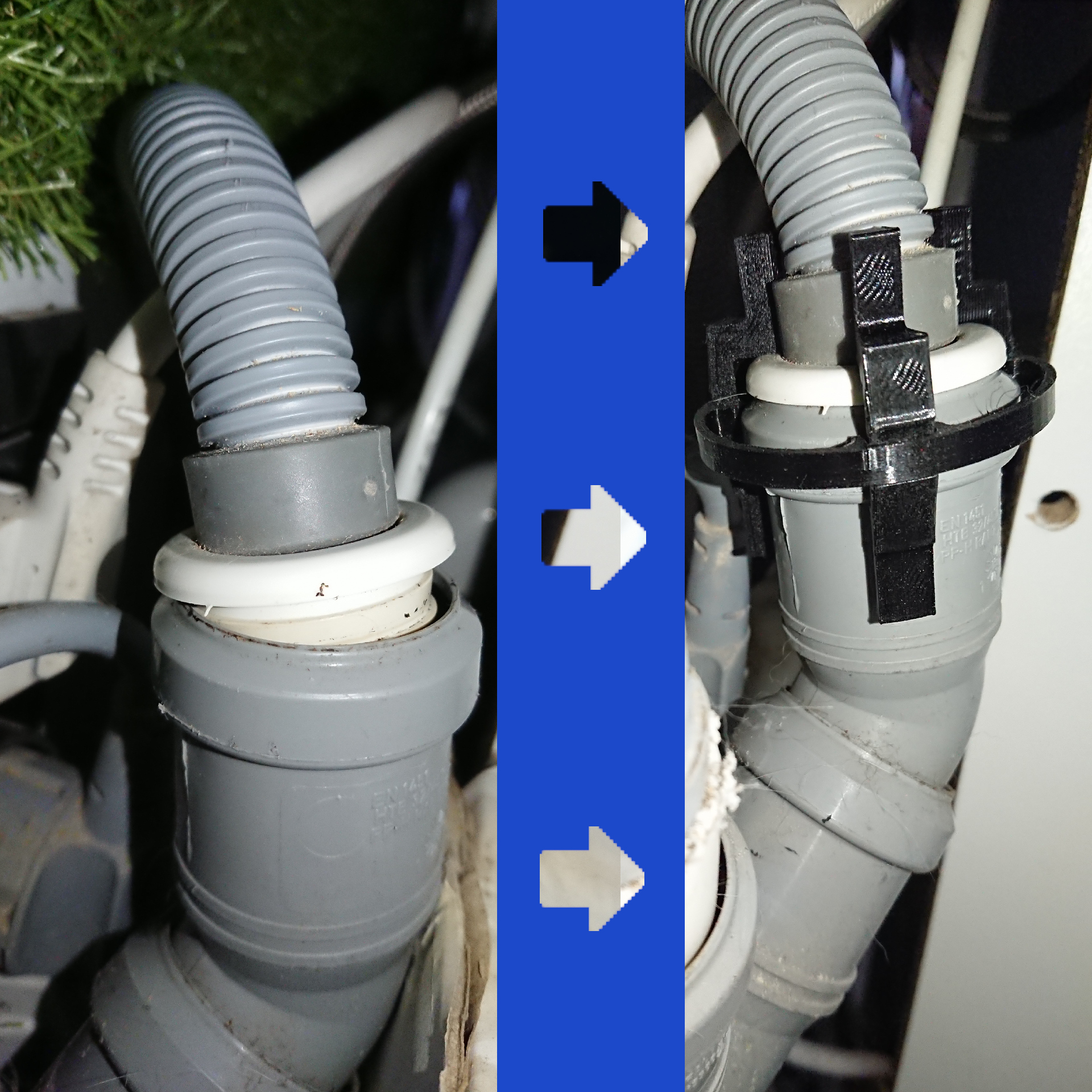

Sau khi căn hộ bị ngập, tôi đã tự tạo ra chiếc kẹp này để tránh lặp lại sự cố. Nó có thể tùy chỉnh cho mọi loại ống nhỏ hoặc kết nối ống đẩy bằng Oneshape. Chiếc kẹp này giúp cố định các kết nối giữa ống và ống thoát nước hoặc các kết nối ống/ống khác có gờ/mép.
Mô tả

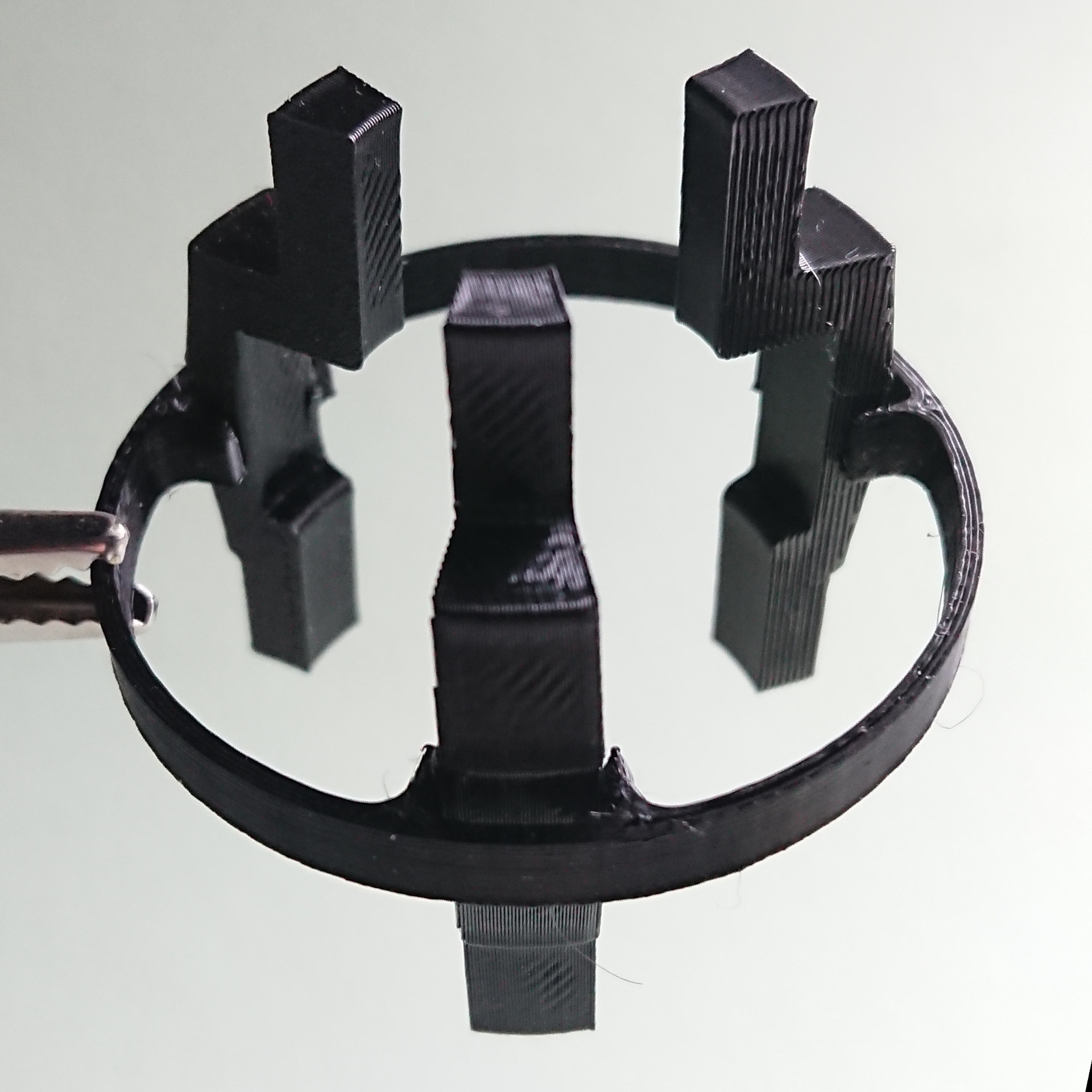

Sau khi căn hộ của tôi bị ngập nước, tôi đã tạo ra cái kẹp đơn giản này để nó không bao giờ xảy ra nữa. Nó có thể được điều chỉnh cho bất kỳ ống nhỏ hoặc kết nối push-fit nào bằng Oneshape:
d - đường kính nhỏ hơn D - đường kính lớn hơn max - đường kính tối đa (của gờ/mép) h - tổng chiều cao của gờ/mép
Cài đặt in nào cũng được, nó có dung sai khá lỏng. Tôi đã in với 0.2 layer, 150% tốc độ. Không cần hỗ trợ.
Mô hình đính kèm phù hợp: d = 25mm D = 36mm h = 17mm max = 42mm
