Đèn Vòng RingLight 170mm
Mô hình đèn vòng RingLight 170mm, sử dụng dải LED WS2812B và Arduino Nano. Dễ dàng tùy chỉnh với FastLED, hoàn hảo cho bàn in mini. In bằng PETG, có thể tùy biến thêm. In không cần hỗ trợ cho vòng và đế.
Mô tả

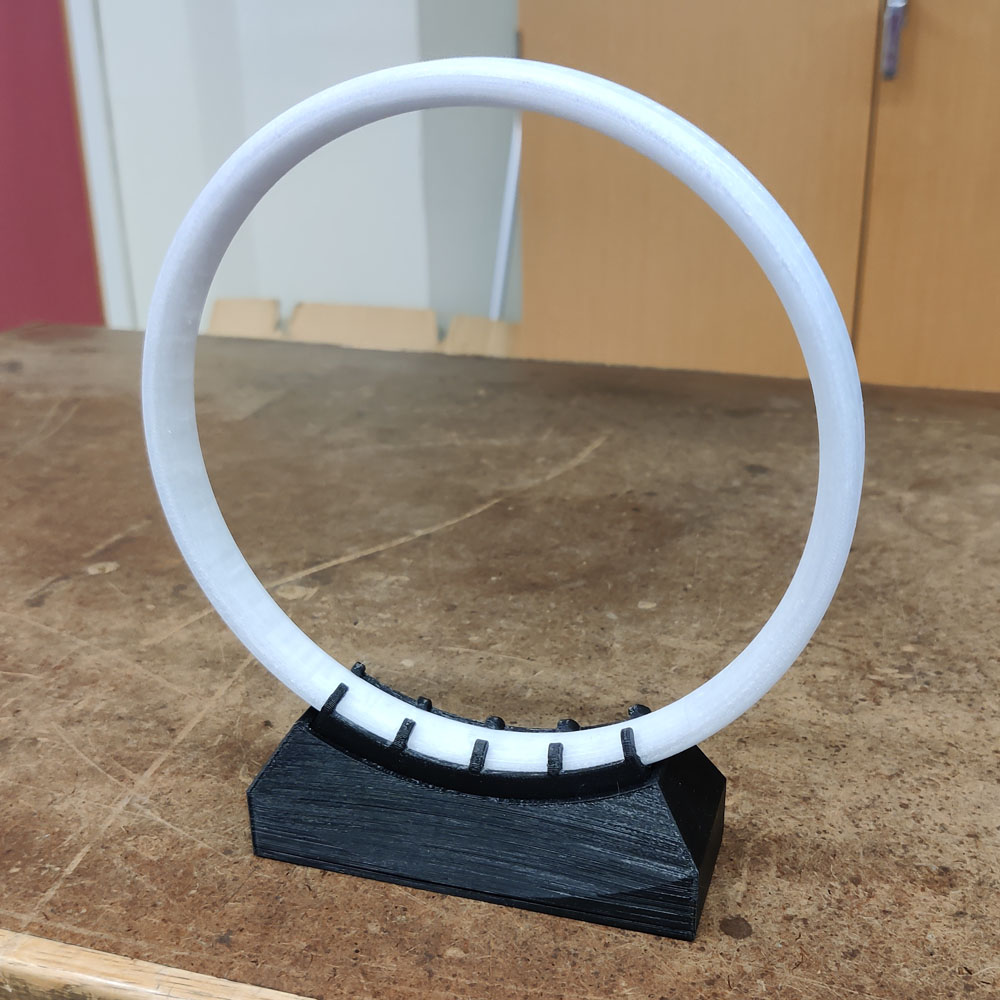

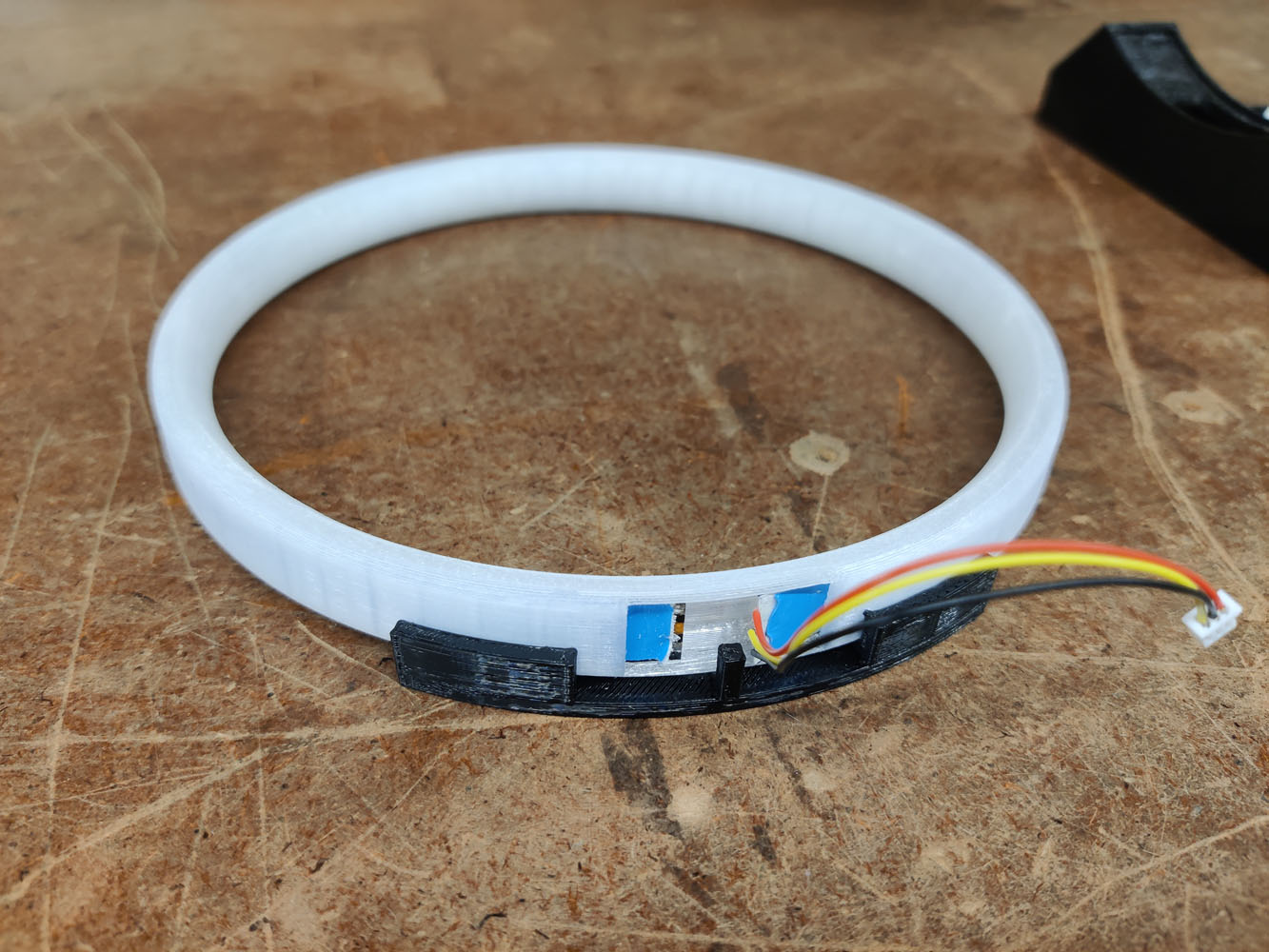

Đèn vòng đường kính 170mm dành cho dải LED WS2812B rộng 12mm (144 LED/m, trong cấu hình này là 50cm/72 LED) được điều khiển bởi Arduino Nano. Lưu ý rằng các nhà sản xuất dải LED khác nhau sử dụng kích thước LED và chiều rộng dải khác nhau, bạn có thể cần phải sửa đổi cấu hình của vòng để phù hợp với dải LED của bạn!

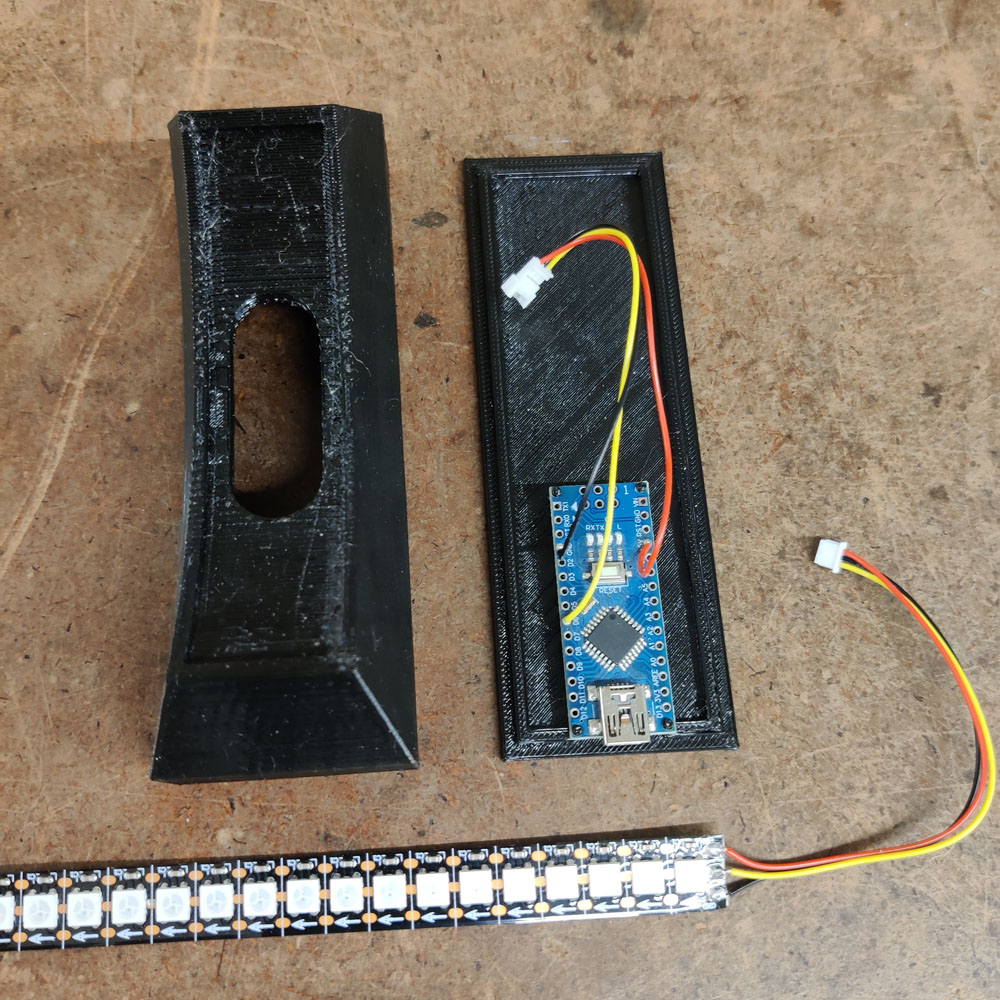

Phiên bản này lấy nguồn điện trực tiếp từ cáp USB của Nano mà không có nút hay công tắc bổ sung, nhưng đối với những bạn thích độ chế thì có thể có chỗ cho các tùy chọn bổ sung bên trong đế.
Dải LED được điều khiển bởi Nano bằng thư viện FastLED. Tôi đã tìm thấy một nguồn tài liệu tốt về các ví dụ có sẵn trên github của Mark Kriegsman (https://gist.github.com/kriegsman). Cá nhân tôi thích nhất là ‘Pacifica’. Tất cả những gì bạn cần làm là thay đổi chân điều khiển LED đến vị trí bạn đặt và chỉ định số lượng LED. Nhưng đối với những người có kỹ năng lập trình thì có rất nhiều thứ bạn có thể làm với LED...
Mô hình này được điều chỉnh để phù hợp với kích thước bàn in mini để vòng có thể được in trong một bộ phận. Tất cả được in bằng PETG với chiều cao lớp là 0.25mm. Tôi sử dụng cài đặt tiêu chuẩn là 2 lớp viền và 4 lớp trên cùng/dưới cùng rắn. Điều này để lại một khoảng trống nhỏ bên trong nơi tôi sử dụng 10% độ đặc ruột (infill), tùy thuộc vào loại độ đặc ruột bạn sử dụng, sẽ có các hoa văn có thể nhìn thấy bên trong vòng theo cách này, mà tôi thích. Vòng được in bằng PETG trong suốt (trong trường hợp của tôi là addNorth) và sau đó được chà nhám để tạo cảm giác ‘mờ’ hoặc ‘xước’.

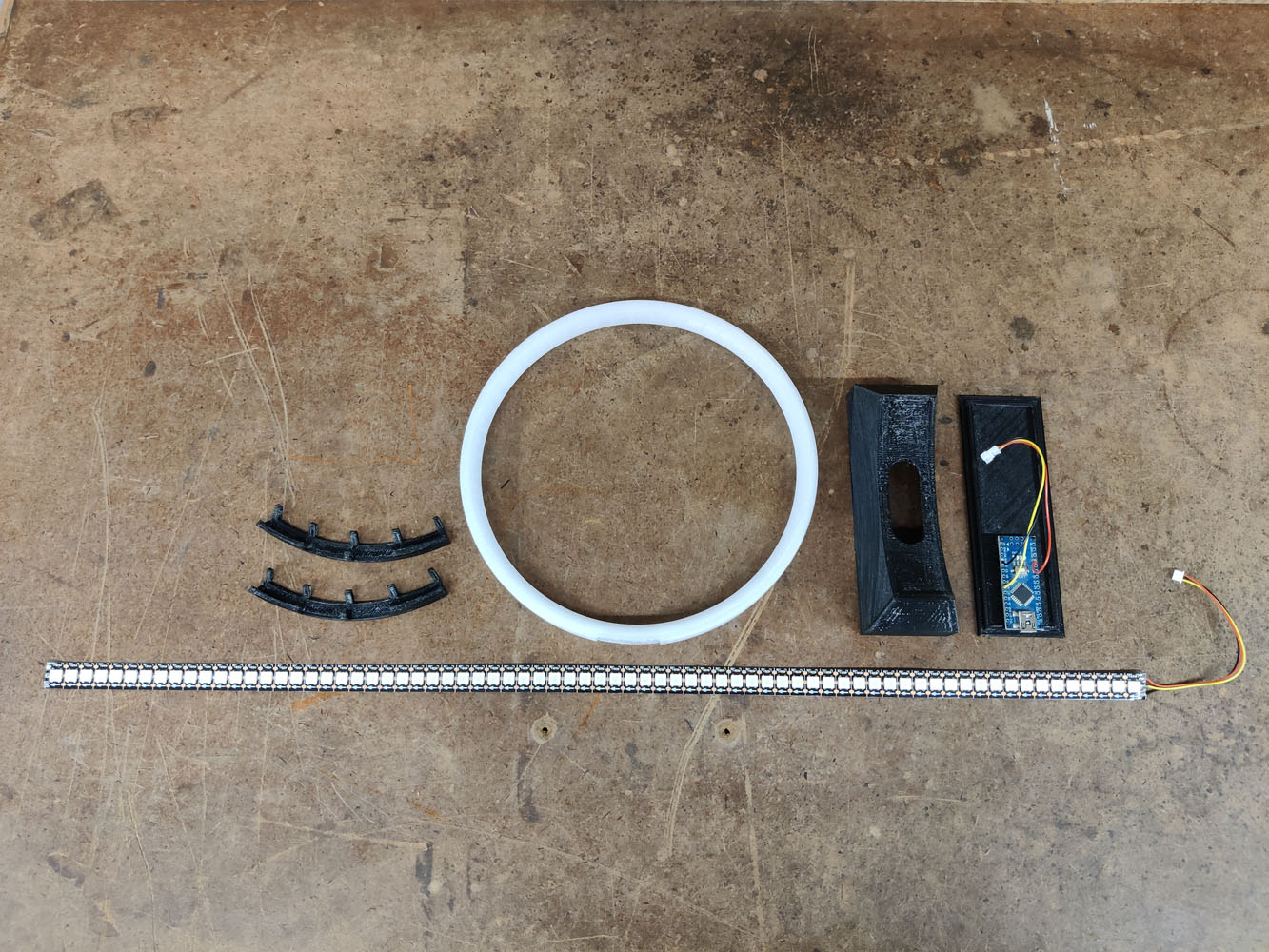

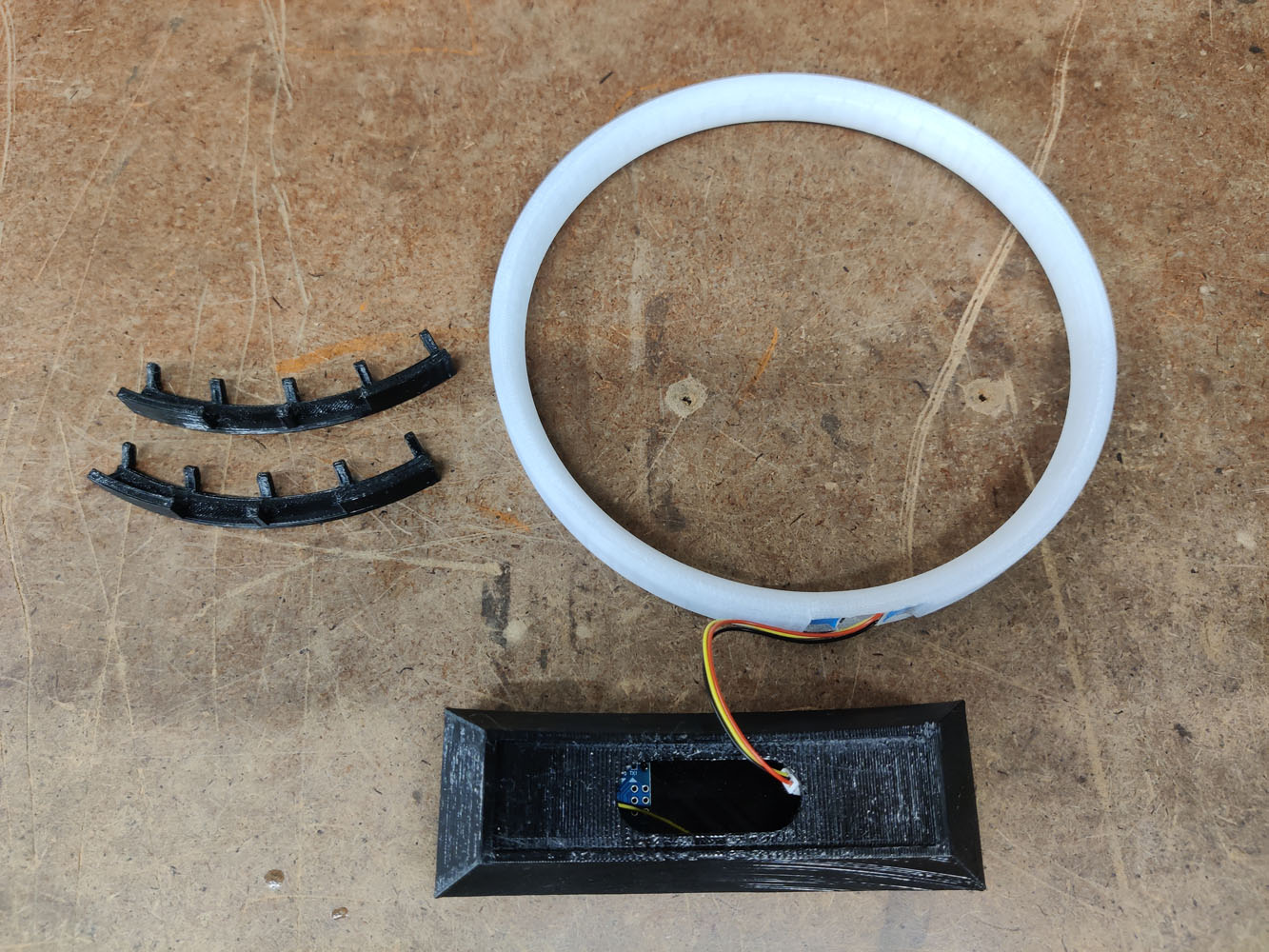

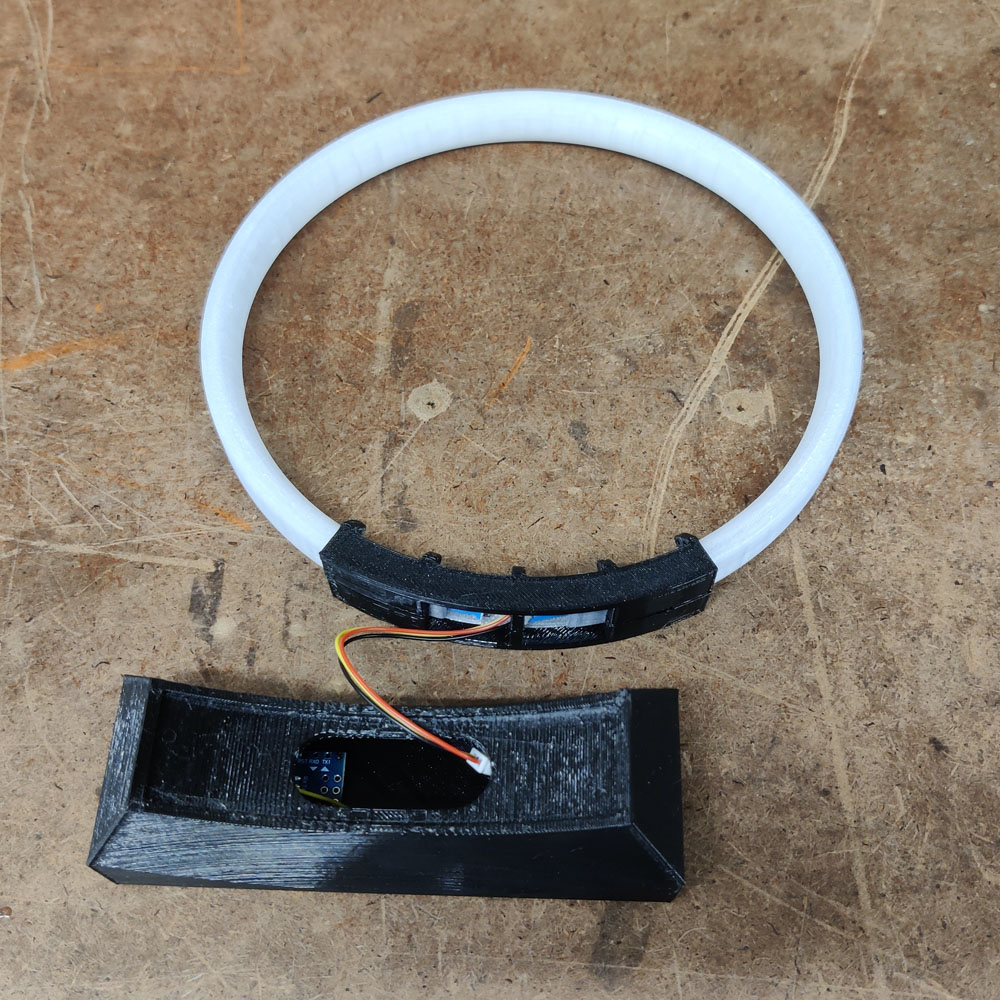

Vòng và đế có thể được in mà không cần hỗ trợ. Móng vuốt cần được tách đôi và các bộ phận có thể được in mà không cần hỗ trợ. Đế có khả năng sẽ cần hỗ trợ xung quanh lỗ mở phía trên nếu bạn in nó ở vị trí ‘bình thường’.
Thời gian in cho tất cả các bộ phận phụ thuộc vào cài đặt bạn chọn, nhưng các bộ phận của tôi mất khoảng 6 giờ để in.
Modelfile được bao gồm ở định dạng Autodesk Fusion 360 (xin lỗi, đây là một phiên bản rất nhanh và thô, có thể hơi khó để định hướng).
Video mẫu của hoạt ảnh ‘Pacifica’ đang chạy…
