Giá đỡ HP Flex IO V1 cho Card Mạng m.2 2.5Gbe

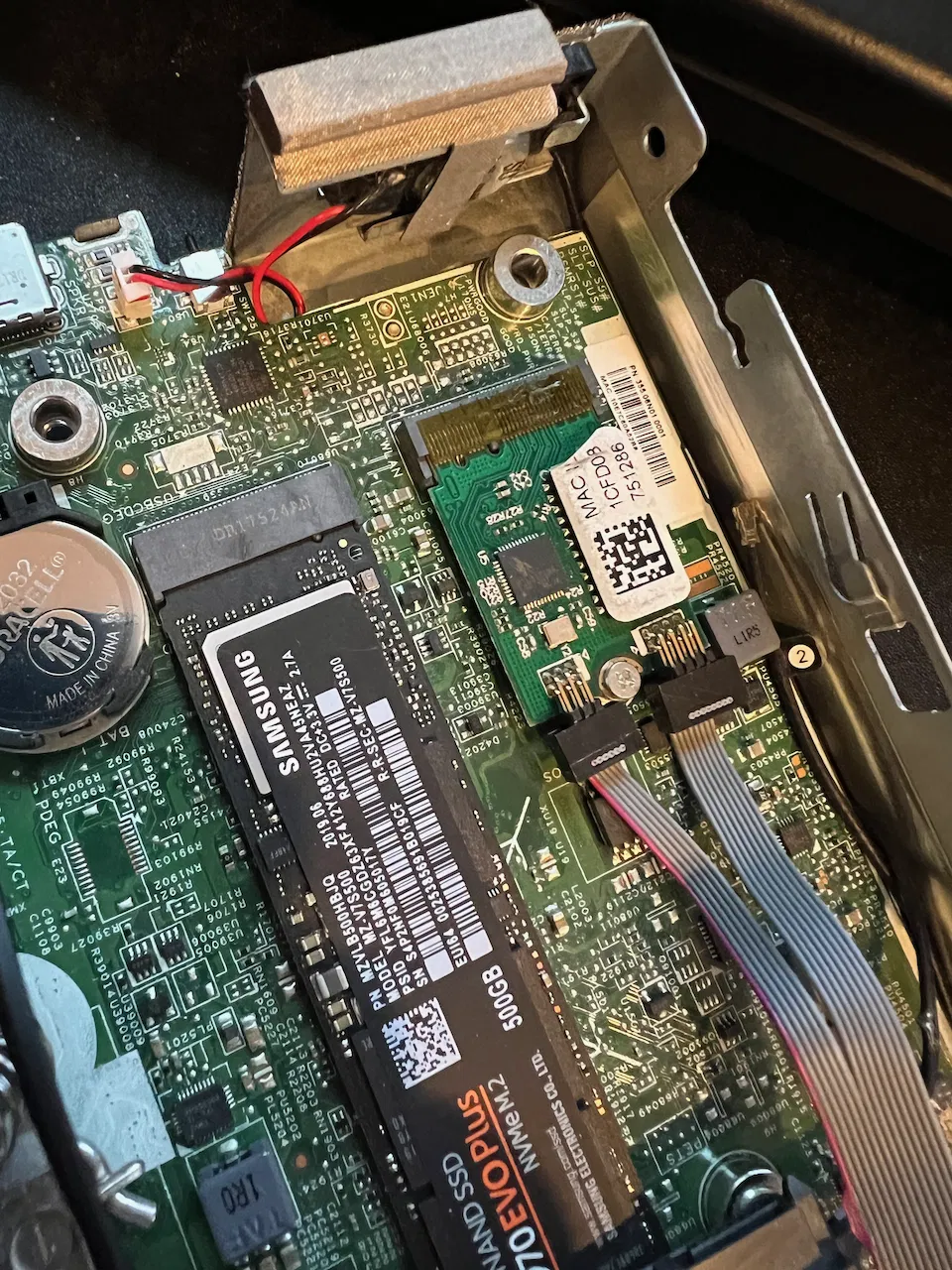

Cách đây một thời gian, tui có mua một con HP Elitedesk 800 G3 mini để làm máy chủ chính ở nhà. Một thời gian sau, tui quyết định thử gắn card mạng 2.5Gbe vô, nên đặt một cái (từ khóa Aliexpress hoặc Amazon: a+e key m.2 2.5gbe RTL8125B) và gắn nó vô chỗ card wifi.

Có mỗi cái là cái cổng RJ45 nó cứ lòng thòng bên trong máy, thỉnh thoảng bị giật tia lửa điện với cái vỏ kim loại. Không ổn chút nào.

Cái bracket này thay thế cho bất kỳ card FlexIO nào bạn đang có trên máy HP Prodesk hay Elitedesk G3 hoặc G4 desktop mini hay SFF. Lưu ý là nó sẽ không gắn vừa cho G5 trở lên vì họ đã chuyển sang xài phiên bản Flex IO khác, nhưng bạn có thể mua card FlexIO Intel 2.5Gbe cho mấy con đó, nên không cần cái này đâu.

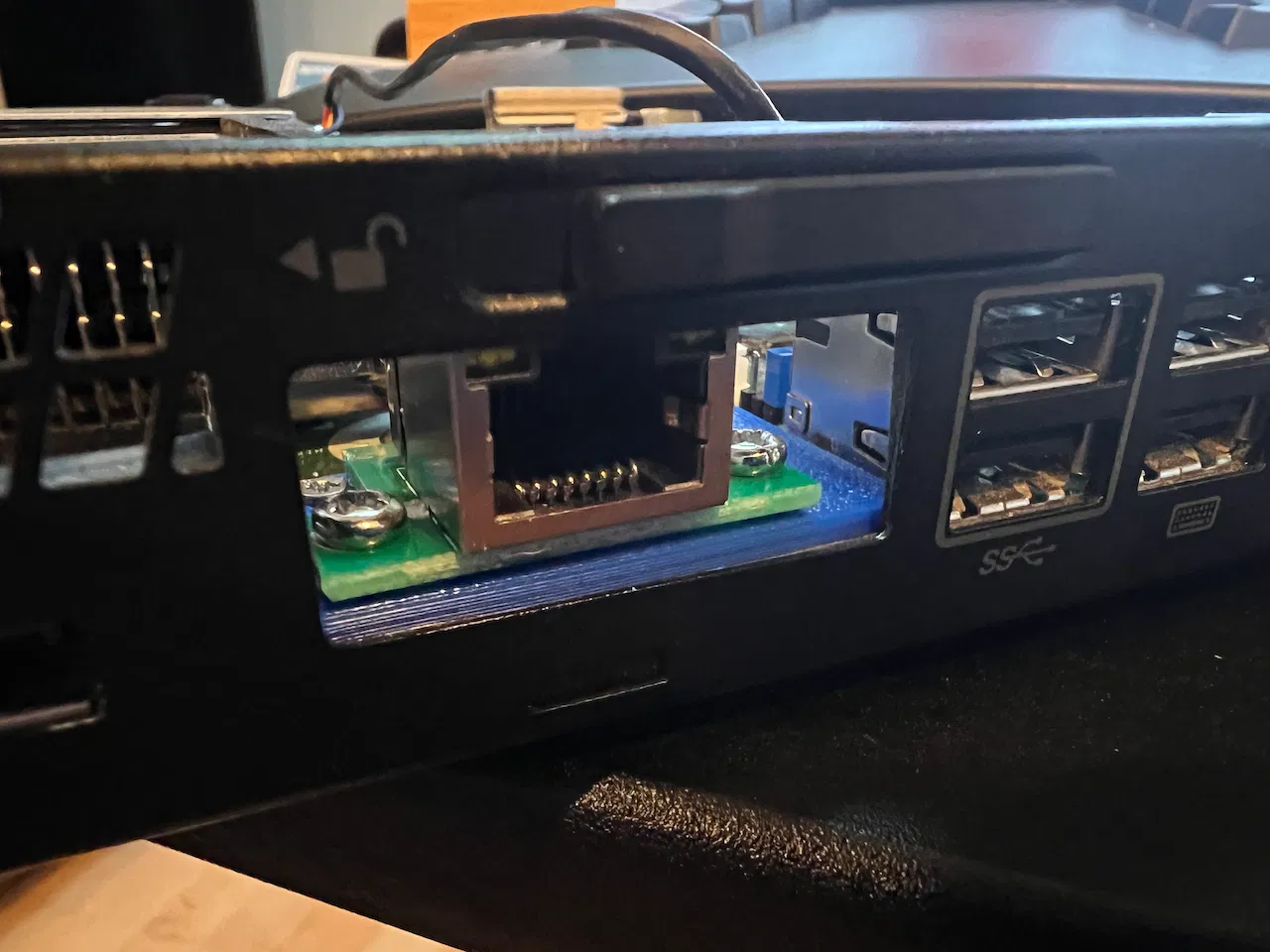

Không, nó không có lấp hết cái lỗ phía sau đâu nha. Đây là mặt sau của máy tính, coi như thêm chỗ thông gió.

Nếu muốn dùng cho mục đích khác thì bạn có thể tự chế hai cái lỗ "phía trước" trong slicer rồi thêm lỗ mới.

Cái STL tui cố tình để ngược. In với 100% infill. Dùng loại filament nào có sẵn cũng được, khu vực này đâu có nóng gì đâu. Tui xài Sunlu PLA+ đại khái là do nó đang có sẵn.

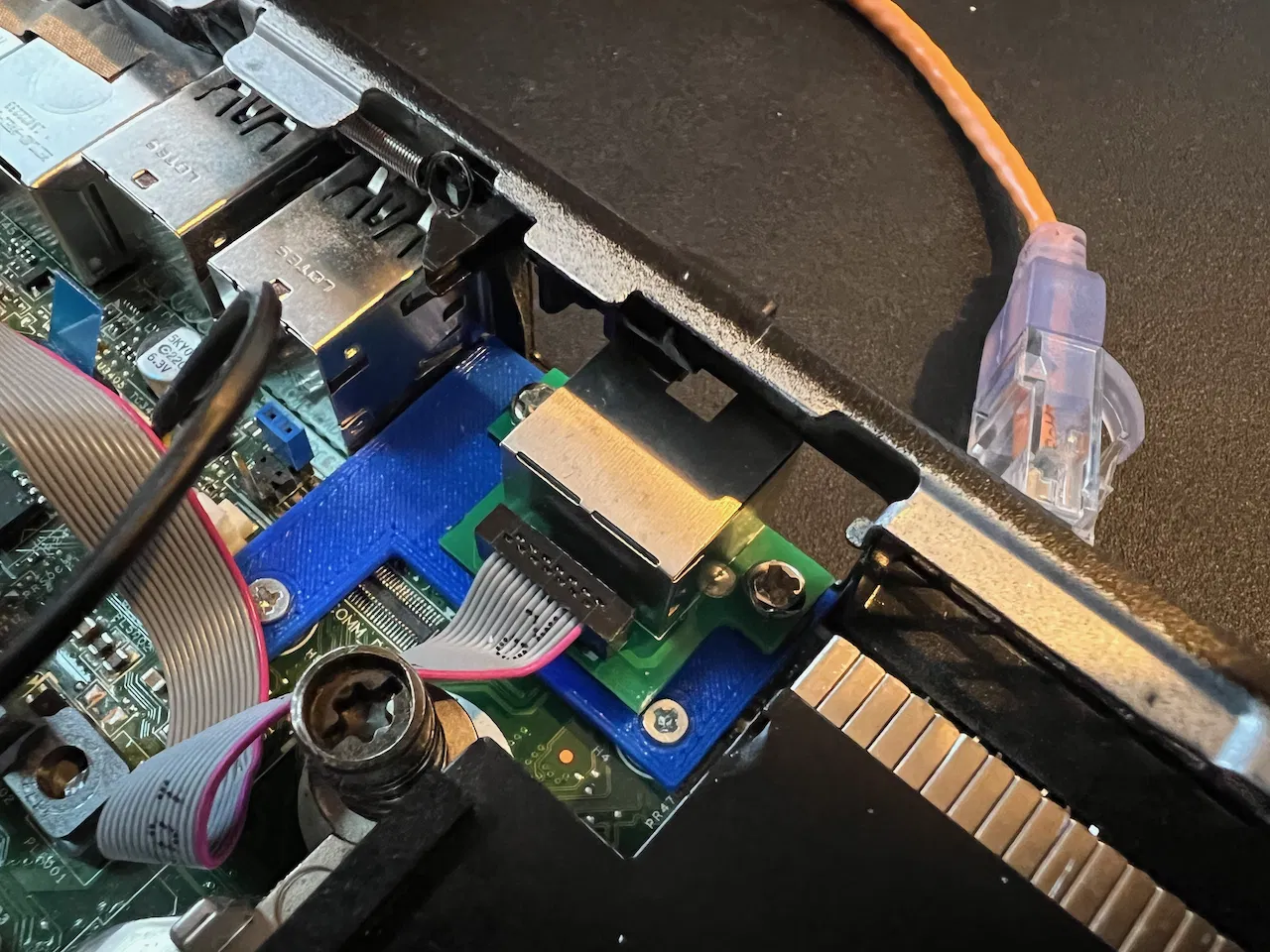

Sử dụng phần cứng từ card Flex IO gốc để gắn vào bo mạch chủ. Mấy con ốc của cái bracket kim loại gắn kèm với board RJ45 sẽ bắt thẳng vô bracket này.

Phần cứng bổ sung cần có: hai cái vòng đệm M3, mỗi cái cho một con ốc của board RJ45.
