Kềm Giữ PCB Có Trọng Lượng

Cái kềm giữ PCB này được thiết kế theo phong cách của Omnivise của Hakko, mặc dù chắc chắn là có nhiều điểm khác biệt.

Nó được thiết kế để có thể đút vật nặng vào (như vòng đệm hoặc bất kỳ vật liệu nặng nào bạn có) để giữ cho bảng mạch của bạn chắc chắn.

Gợi ý in ấn

In tất cả các bộ phận với mặt phẳng úp xuống khay in, không cần hỗ trợ cho bất kỳ bộ phận nào. Bạn sẽ cần một bộ phận cho mỗi loại và hai bộ phận má kẹp hy sinh tùy chọn của bạn (có răng hoặc trơn).

Mà bạn có thể sử dụng bất kỳ vật liệu nào có sẵn, nhưng tôi thực sự khuyên bạn nên sử dụng TPU cho phần má kẹp hy sinh.

Chỉ có một lưu ý đặc biệt cho bộ phận "ốc trên". Tôi đã in bộ phận này với sáu lớp vỏ, sáu lớp trên và sáu lớp dưới. Có thể hơi thừa, nhưng đây là bộ phận chịu lực mạnh nhất (và lực sẽ vuông góc với các đường lớp) vì vậy việc đảm bảo thêm độ bền ở đây là xứng đáng.

Hướng dẫn lắp ráp

Tất cả các thành phần cho nửa dưới của kềm.

Kềm được thiết kế để vừa với vòng đệm 5/8" hoặc 3/4" cho người làm ở Mỹ, hoặc M18-M24 cho phần còn lại của thế giới. Tùy thuộc vào kích thước bạn chọn, bạn sẽ cần từ 10 đến 15 vòng đệm, nếu bạn chưa có sẵn một đống vòng đệm này, tôi khuyên bạn nên mang theo phần đế khi đến cửa hàng kim khí để đảm bảo vòng đệm bạn chọn vừa vặn và bạn lấy đủ số lượng.

Việc đổ đầy đáy bằng vòng đệm có bất kỳ kích thước nào (hoặc vật liệu nặng khác) sẽ giúp toàn bộ kềm đủ ổn định để xử lý ngay cả các bảng mạch lớn và áp lực hàn mà không bị nghiêng.

Để lắp ráp, hãy đặt các vòng đệm vào bộ phận "ốc trong dưới" đã in, sau đó vặn "ốc dưới" vào vị trí để giữ các vòng đệm. Chèn "chốt nối ốc" vào lỗ nhỏ trên ốc dưới. Đây sẽ là một khớp nối rất chặt, và bạn muốn cắm nó vào khoảng một nửa. Một khi chốt đã được cắm vào mặt dưới, hãy căn chỉnh "ốc trên" và ép chặt nó vào vị trí.

Hai nửa ốc trên và dưới được nối với nhau.

Giữa ma sát của chốt này và lực của vỏ dưới được vặn vào vị trí, ốc trên sẽ được giữ chắc chắn hơn là đủ. Nếu bạn muốn đảm bảo an toàn hơn nữa, bạn có thể thêm keo, nhưng điều này có thể không cần thiết trừ khi độ chính xác của máy in của bạn không tốt đến mức chốt có thể dễ dàng đưa vào.

Khi mọi thứ đã được lắp ráp theo ý muốn của bạn, hãy vặn bộ phận "vỏ ngoài dưới" vào để hoàn thành nửa dưới của việc lắp ráp.

Má kẹp hy sinh

Tôi khuyên bạn nên in má kẹp hy sinh tùy chọn của bạn bằng TPU - độ đàn hồi của TPU giúp dễ dàng tạo lực kẹp tốt mà không làm trầy xước hoặc làm hỏng bảng mạch hoặc các bộ phận.

Nếu bạn không có TPU, việc in má kẹp hy sinh (có thể là loại trơn) bằng bất kỳ vật liệu nào bạn có vẫn đáng giá. Tùy thuộc vào cách bạn sử dụng, không khó để thấy bảng mạch có thể nóng lên đủ để bắt đầu làm chảy hoặc biến dạng nhựa giữ nó ở vị trí. Việc có má kẹp hy sinh có nghĩa là bạn chỉ cần in lại một vật nhỏ để thay thế nhựa bị hỏng thay vì phải in lại toàn bộ vỏ.

Đối với các tùy chọn trơn và có răng - đó thực sự là sở thích cá nhân. Tôi cảm thấy tùy chọn có răng giữ tốt hơn, nhưng nó có thể bám và kéo những gì bạn đang cố gắng đặt vào kềm. Tùy chọn trơn tránh được vấn đề này nhưng nói chung lại cho bạn một bề mặt chắc chắn hơn, khiến việc tạo lực kẹp tốt trở nên khó khăn hơn.

Tuy nhiên, nếu bạn không sử dụng TPU, thì má kẹp trơn là lựa chọn tốt hơn.

Lắp ráp (tiếp theo)

Tiếp theo, chúng ta cần gắn má kẹp hy sinh. Tôi khuyên bạn nên thêm một vài giọt keo siêu dính xung quanh viền của má kẹp để giữ chúng ở vị trí trong quá trình sử dụng.

Một lượng keo siêu dính vừa phải sẽ giúp việc thay thế trở nên đơn giản, và đủ để giữ cho má kẹp không bị xoay khi siết.

Tôi đã thêm bốn chấm keo siêu dính xung quanh các cạnh của "vỏ ngoài dưới" để giữ má kẹp ở vị trí.

Tiếp theo, đặt má kẹp hy sinh phía trên vào vị trí trên má kẹp phía dưới. Tôi thích sắp xếp chúng sao cho các răng xen kẽ, tôi cảm thấy điều này cho khả năng giữ tốt hơn, nhưng tôi có thể hoàn toàn đang tưởng tượng và đó chỉ là một lựa chọn thẩm mỹ. Hoàn toàn tùy thuộc vào bạn.

Một lần nữa, một lượng keo siêu dính vừa phải là đủ để giữ má kẹp hy sinh ở vị trí trong khi vẫn cho phép tháo lắp sau này.

Giải pháp tốt nhất mà tôi tìm thấy cho việc này là căn chỉnh má kẹp như bạn muốn, sau đó thêm các chấm keo siêu dính xung quanh viền của má kẹp hy sinh. Sau khi keo siêu dính đã được thoa, hãy vặn "phần trên" vào ốc và siết chặt nó vào má kẹp hy sinh. Sau vài phút, keo sẽ bắt đầu khô và bạn có thể tự do siết chặt hoặc nới lỏng má kẹp mà không lo bộ phận má kẹp hy sinh sẽ rơi ra khỏi phần trên.

Vặn phần trên xuống các má kẹp đã bôi keo, nó hoạt động tốt để giữ má kẹp ở vị trí bằng đầu ngón tay khi bạn làm như vậy để không làm hỏng sự căn chỉnh cẩn thận của bạn.

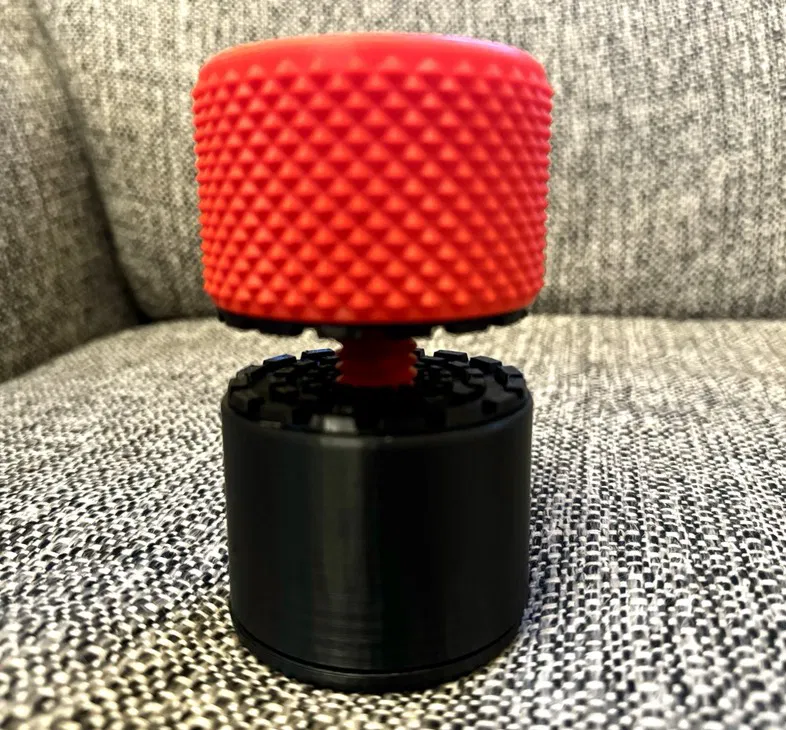

Và thế là xong! Bạn đã có một kềm giữ PCB hoàn chỉnh sẵn sàng để sử dụng.

Trọng lượng ở đế đủ cho ngay cả các bảng mạch khá lớn, nhưng nếu bạn thấy bảng mạch của mình quá nặng hoặc lực của mỏ hàn quá mạnh khiến kềm bị nghiêng, bạn luôn có thể in thêm một cái nữa để gắn vào phía bên kia của bảng mạch.

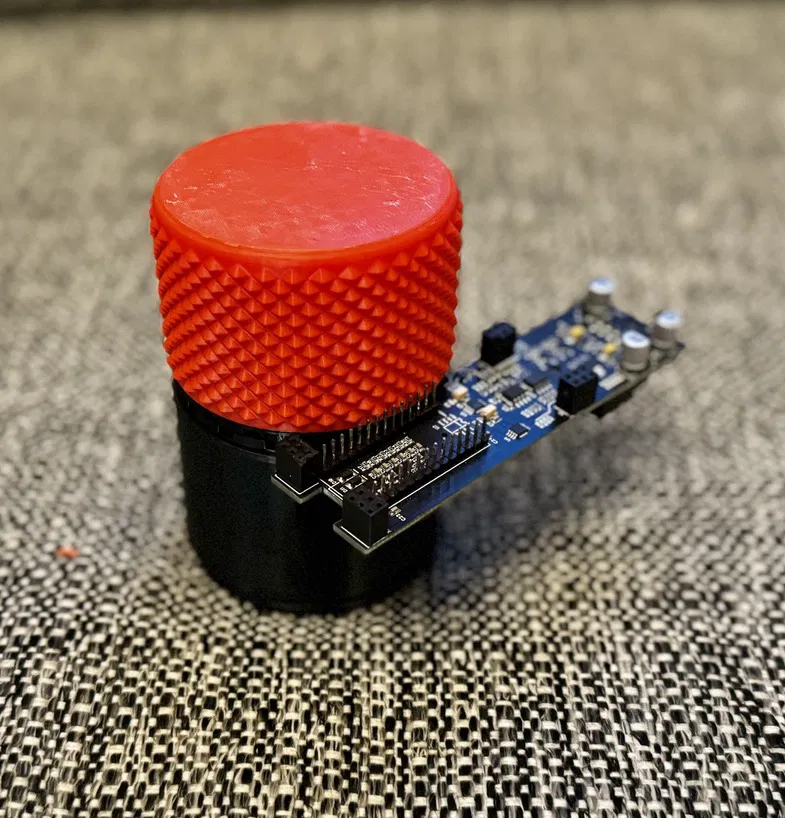

Hình ảnh minh họa giữ một module synthesizer eurorack 4U, dài khoảng 110 mm và rộng 30 mm.
