Tấm đế Gridfinity cho Hộp đựng đồ Hart Stack Half 254497 - Lưới 5x6 có bộ chuyển đổi cho ngăn cao 6u

Dùng Hệ Thống Hart Stack Để Mang Các Ngăn Gridfinity Đi Khắp Nơi!

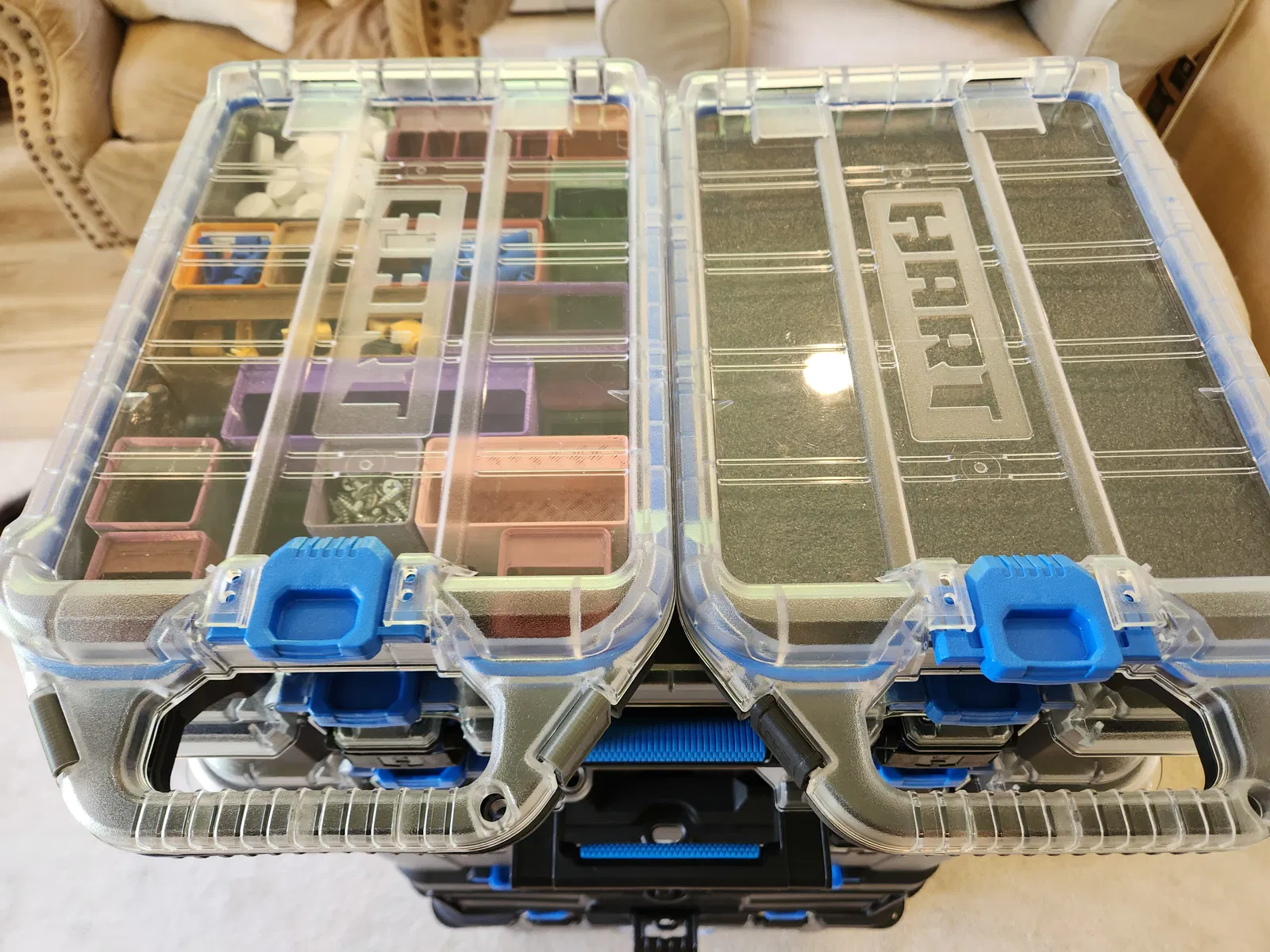

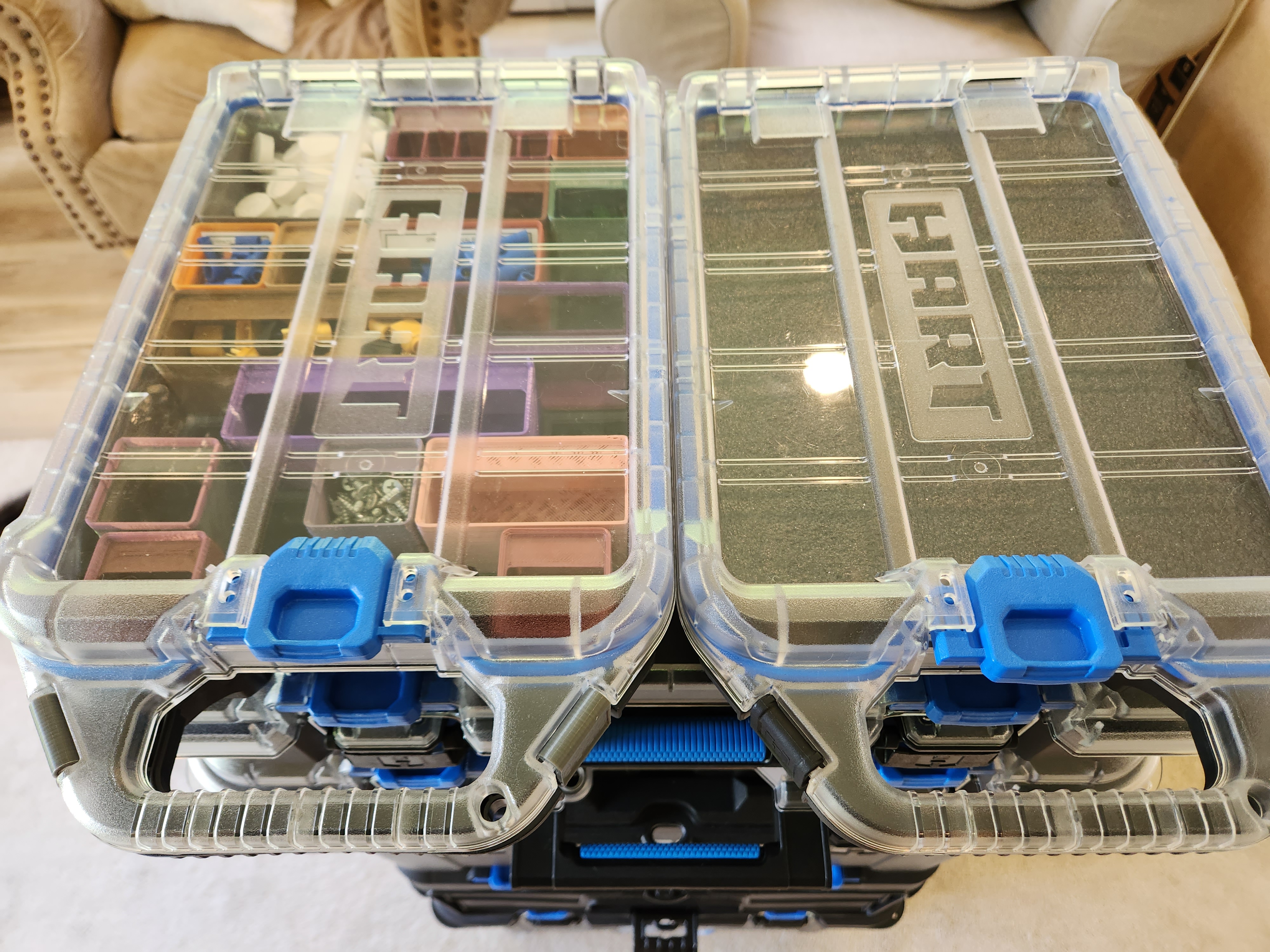

Các hộp đựng đồ nghề này có thể xếp chồng và khóa lại với nhau để dễ dàng mang đi, và chúng tình cờ khớp với kích thước Gridfinity rất tốt, các bộ phận thậm chí không bị rơi ra khi lắc.

Ưu điểm:

• Giữ chặt các ngăn, ngăn không bị rơi đồ ngay cả khi hộp bị lắc
• Không cần phần cứng, chỉ cần dùng lực ép
• Không làm hỏng hộp, có thể dễ dàng trả lại nguyên trạng
• Vẫn giữ được độ chống nước! (Nếu bạn có các ngăn 5u và không cần bộ chuyển đổi bản lề/chốt)

Nhược điểm:

• Sẽ thực sự mất đi độ chống nước nếu bạn in bộ chuyển đổi bản lề / chốt để lắp các ngăn cao 6u vào hộp đồ nghề

Xem video này:

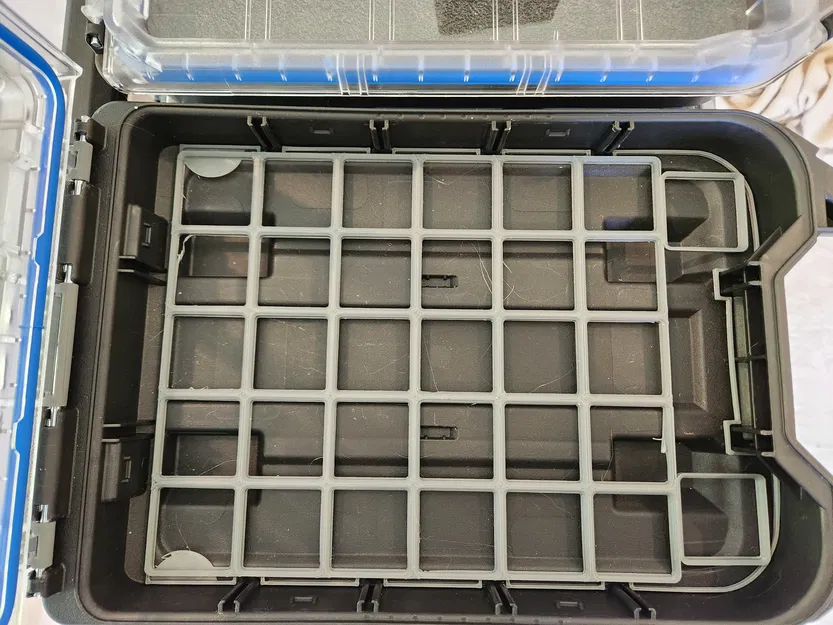

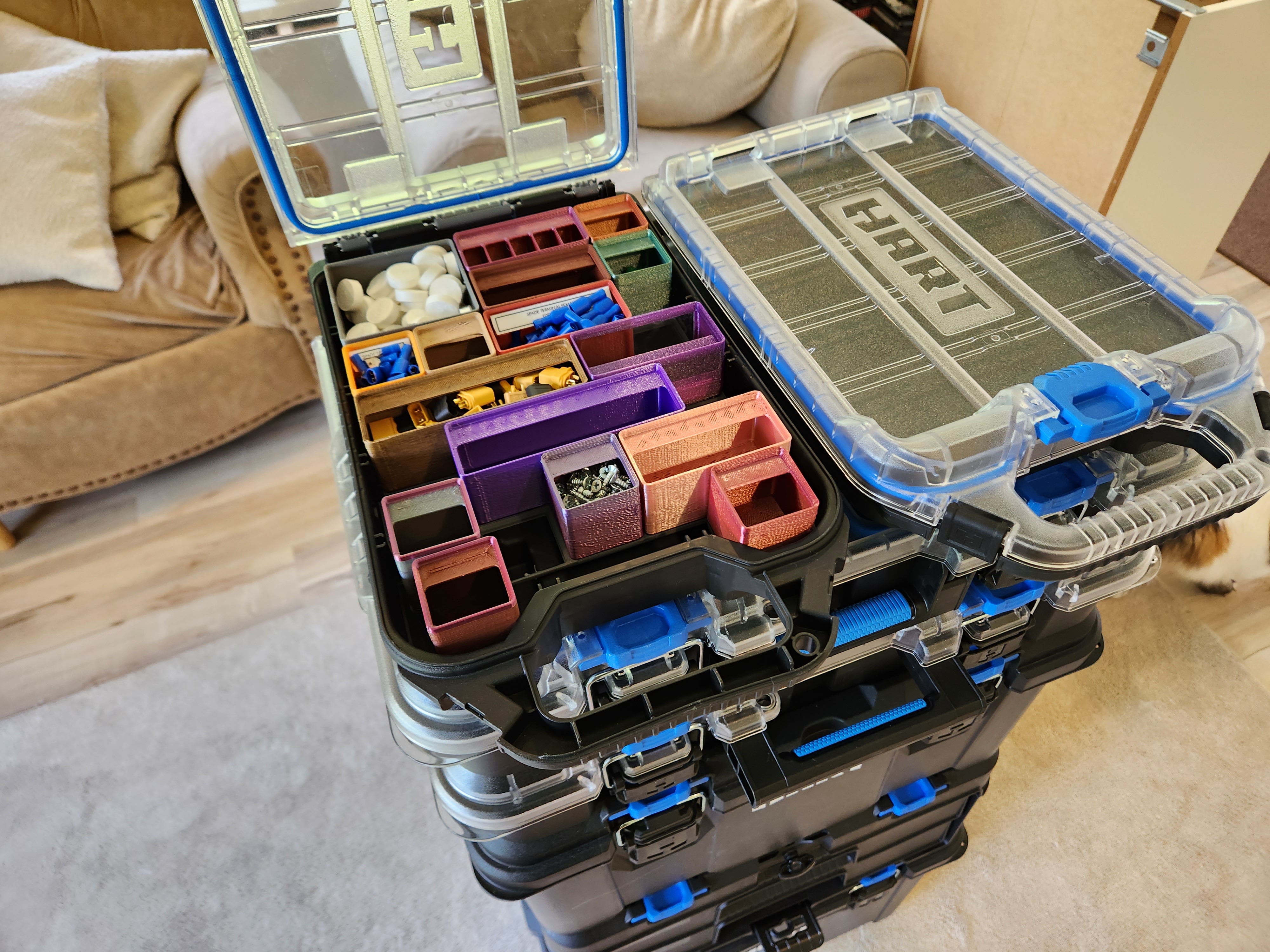

Nếu bạn chỉ in tấm đế được cung cấp, bạn có thể chứa một lưới 5x6 ngăn, nhưng chúng sẽ cần cao 5u hoặc thấp hơn. Hầu hết các ngăn của tôi đều cao 6u, vì vậy tôi đã bao gồm các bộ chuyển đổi cho bản lề và chốt để tăng thêm vài mm chiều cao. Hộp sẽ mất đi độ chống nước nhưng vẫn giữ khả năng khóa với các thùng Hart Stack khác, và toàn bộ quá trình này có thể được đảo ngược.

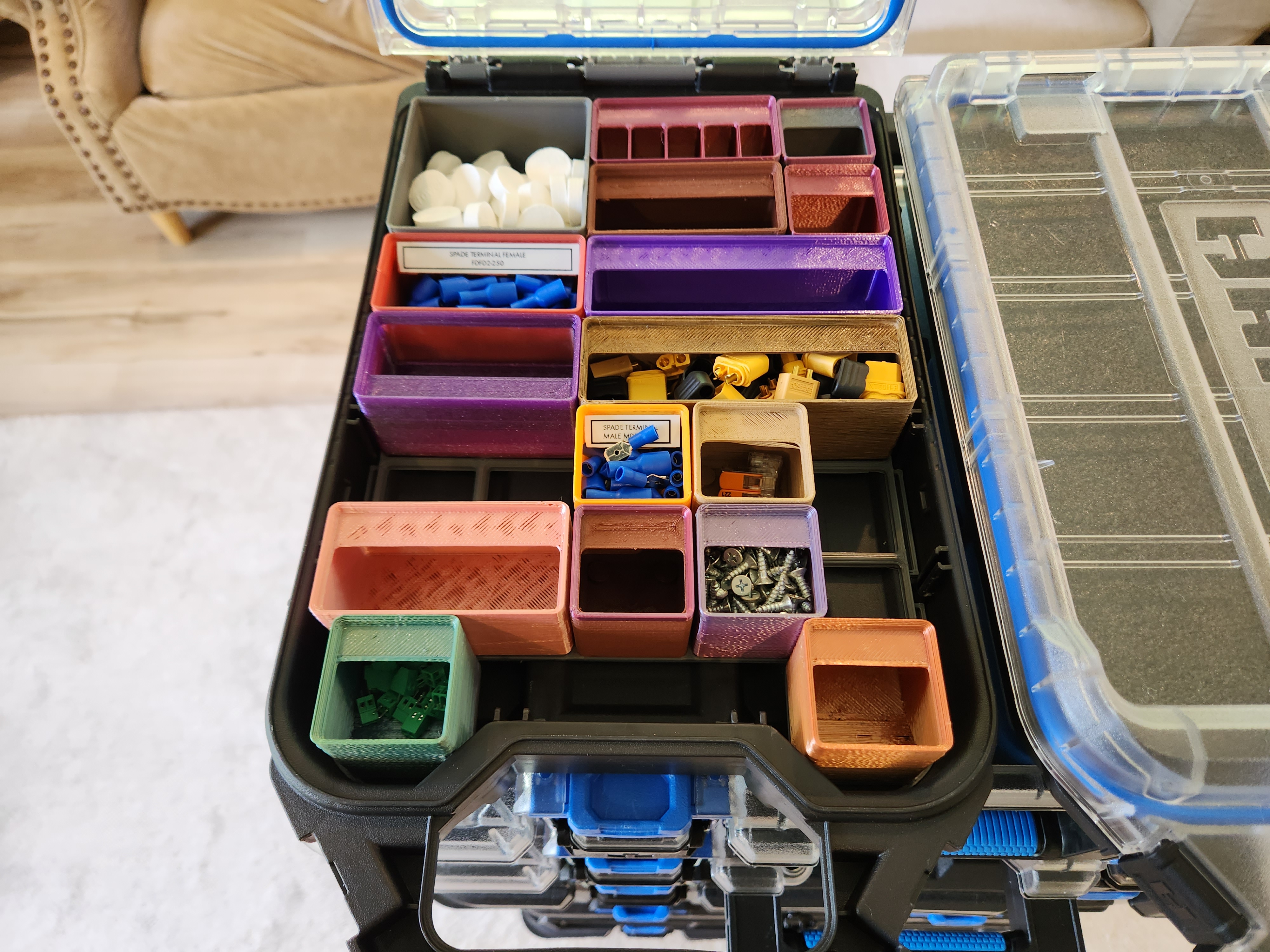

Ngoài ra còn có 2 vị trí ngăn 1x1 bổ sung ở các góc trên của hộp, vì vậy đây thực sự là một hộp đựng 32 ngăn!

CÁC BỘ PHẬN ĐỂ IN:

• 1x "Hart Stack 254497 Gridfinity 5x6 Base v1.stl"
• 2x "Hart Stack 254497 Latch v1 - Gridfinity Length.stl"
• 2x "Hart Stack 254497 Hinge Clip v1 - Small.stl"
• 1x "Hart Stack 254497 Hinge Clip v1 - Large"

PHẦN CỨNG CẦN THIẾT:

• Không có gì!

Phải mất một thời gian dài để điều chỉnh độ khít chính xác cho các bộ chuyển đổi bản lề nhưng giờ chúng rất chắc chắn mà không cần bất kỳ ốc vít nào!

CÁCH LẮP RÁP:

1. In trực tiếp, không cần hỗ trợ.
2. Đặt lưới vào hộp. Nếu bạn có các ngăn 5u, bạn đã hoàn thành. Nếu không...

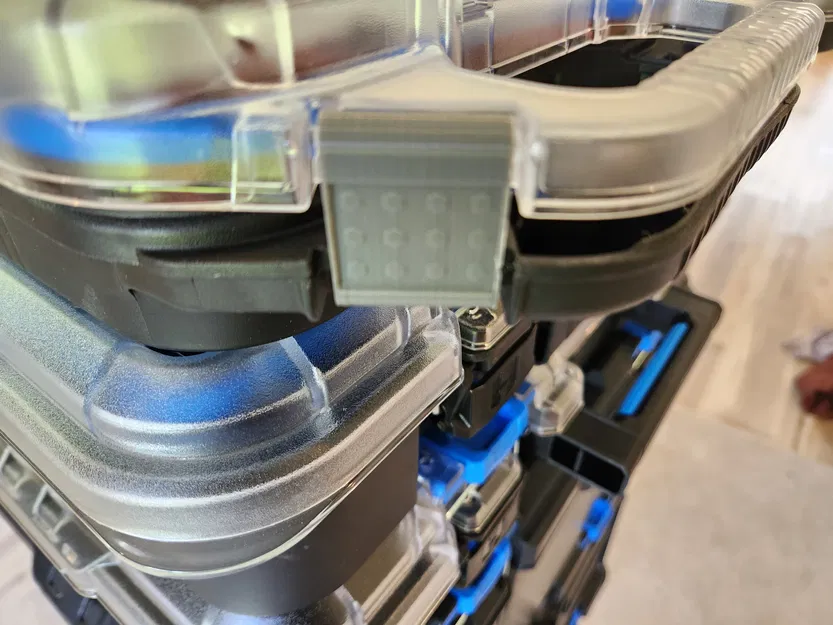

3. Nhẹ nhàng nhưng chắc chắn tháo các chốt ở mặt trước của hộp đồ nghề, và thay thế bằng các chốt mở rộng mới in. Chúng dùng lực ép và nếu bạn nhìn phía sau chúng, bạn có thể thấy hướng tác động lực, chúng sẽ bật/tắt mà không cần va đập hay đóng búa.
4. Sử dụng một chiếc đinh hoặc tua vít để nhẹ nhàng đẩy chốt bản lề 4mm ra khỏi phía sau hộp đồ nghề. Một khi nó di chuyển một chút, bạn có thể dùng kìm để kéo nó ra hoàn toàn.

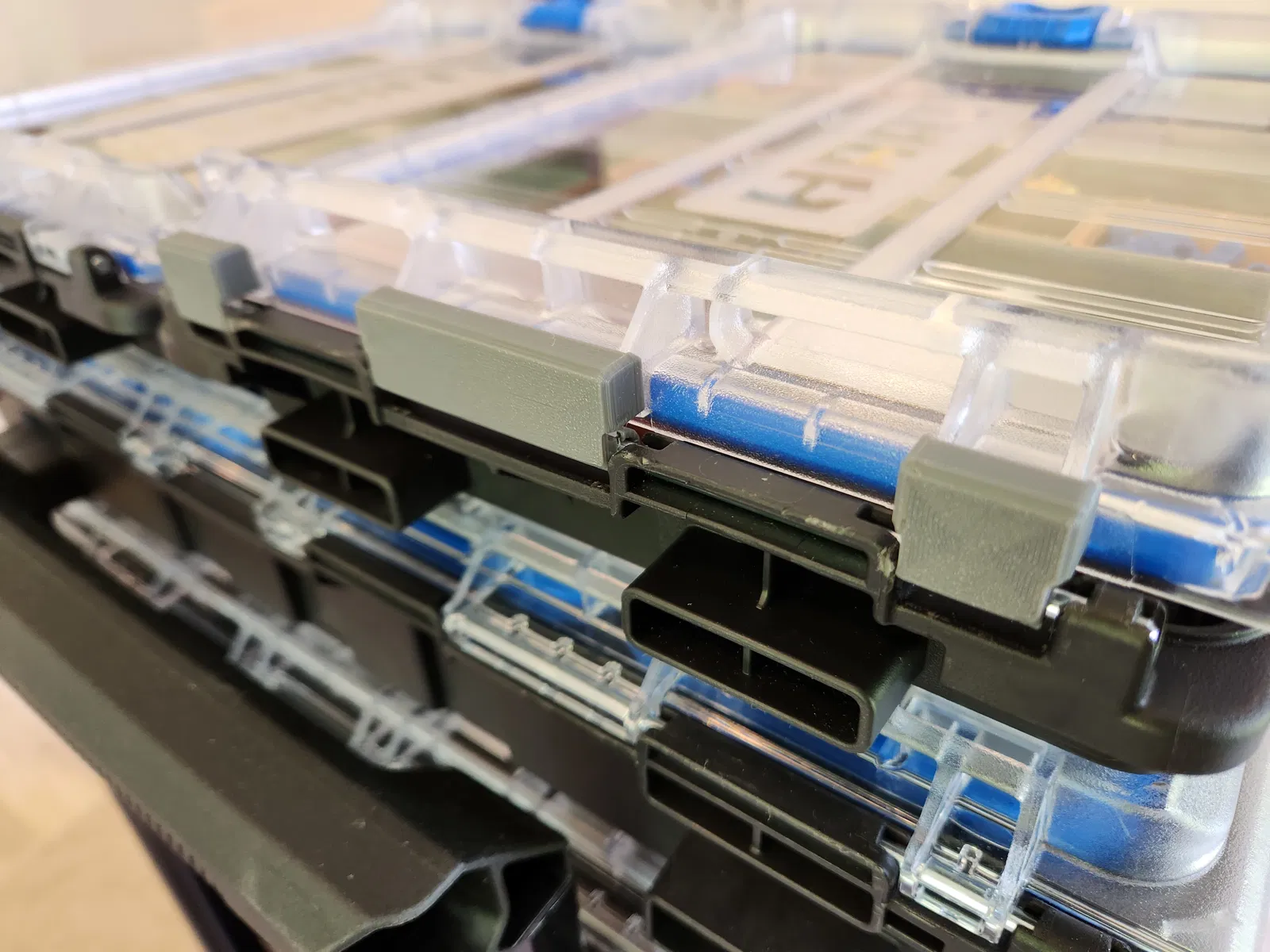

5. Đẩy các bộ chuyển đổi bản lề nhỏ và lớn vào nắp hộp đồ nghề. Chúng có các kẹp bi nhỏ ở hai bên, cần một chút lực để đặt vào vị trí, nhưng chúng giữ chắc khi đã vào chỗ. Sau khi gắn, lắp lại chốt bản lề 4mm đã tháo ở bước 4, lần này nó trượt qua các bộ chuyển đổi.

Hộp đựng đồ Hart Stack được sử dụng trong dự án này:

• Tên: HART stack System Half Organizer
• Nơi mua: Walmart, tại cửa hàng hoặc trực tuyến
• Mã sản phẩm: 254497
