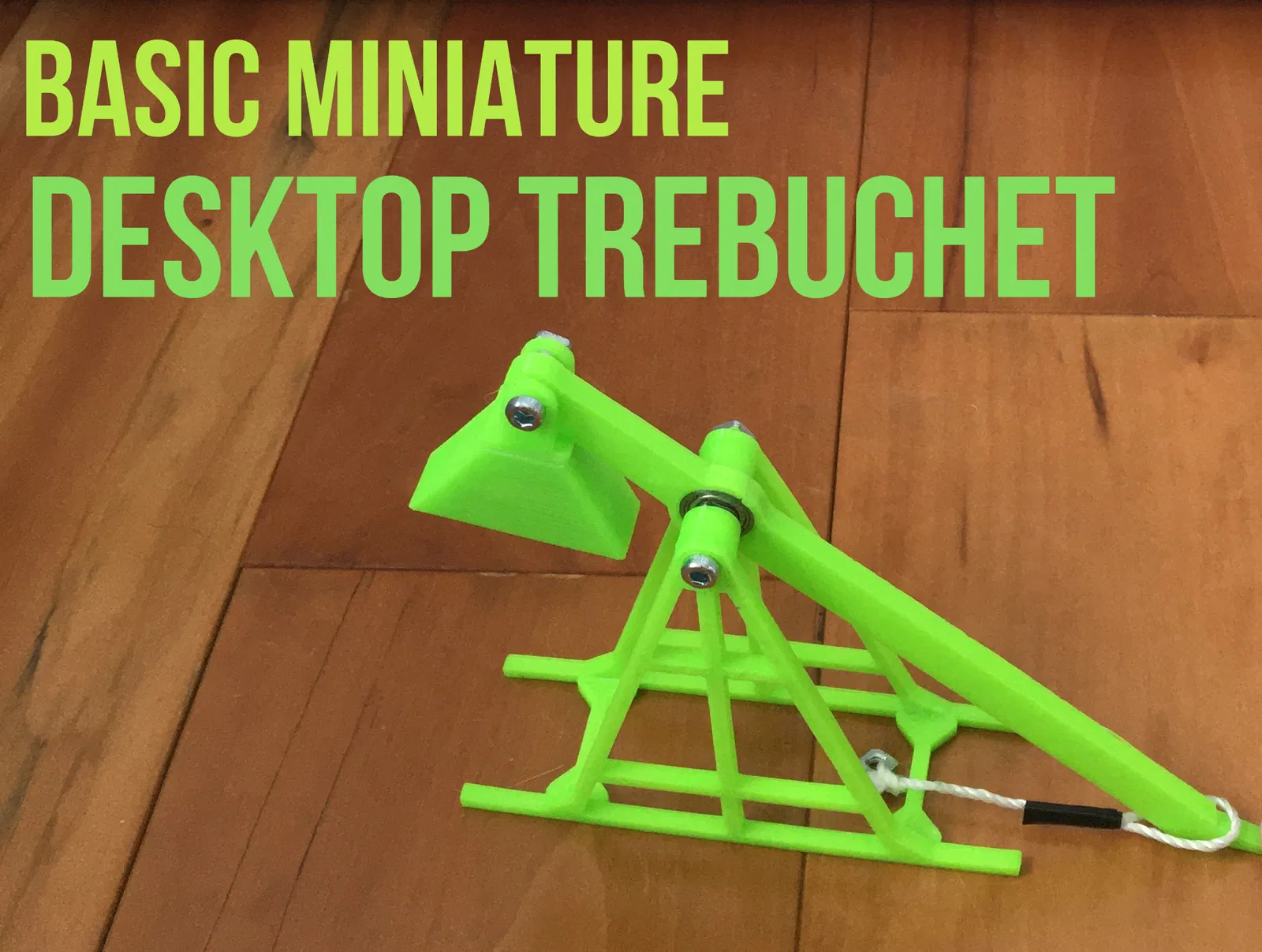

Mô Hình Nỏ Phóng Đá Mini Để Bàn Cơ Bản

Cái Nỏ Phóng Đá (Trebuchet) là một vũ khí công thành thời Trung Cổ, sử dụng đối trọng để phóng một vật thể. Mấy cái nỏ phóng đá có từ thế kỷ thứ 4 trước Công Nguyên ở Trung Quốc, và được dùng khắp châu Âu thời Trung Cổ làm vũ khí công thành để tấn công các pháo đài lớn như lâu đài. Cái nỏ phóng đá là một công trình kỹ thuật ấn tượng và là một minh chứng tuyệt vời cho vật lý, thứ mà ngày nay có thể dễ dàng mô phỏng và chế tạo ở quy mô nhỏ hơn.

Tui chủ yếu dùng bài viết này từ comsol.com của Mats Danielsson, nó chứa thông tin tuyệt vời về vật lý đằng sau một cái nỏ phóng đá lý tưởng, chẳng hạn như tỉ lệ phù hợp giữa khối lượng đối trọng và chiều dài cánh tay đòn.

Chế tạo mô hình nỏ phóng đá nhỏ này là một cách cơ bản, vui vẻ và hấp dẫn để xem vật lý hoạt động như thế nào. Mô hình này cao 8 inch và được làm để hoạt động, nhưng tui để trống chỗ để mọi người tùy chỉnh và cải tiến. Nó có thể phóng các vật thể nhỏ như đai ốc M3 buộc bằng dây. Cái nỏ phóng đá này có thể phóng vật thể nặng 5 grain đi khoảng 5 feet. Mô hình được tạo ra trong Onshape và sử dụng đơn vị milimét. Tất cả các mô hình 3D đều có sẵn ở dưới đây và được in trong khoảng 3 giờ cộng lại.

Cùng với máy in 3D, bạn sẽ cần:

• (1x) Vít đầu chìm lục giác M3x30mm
• (1x) Vít đầu chìm lục giác M3x16mm
• (5x) Đai ốc M3
• (1x) Vòng bi 5mm x 13mm x 4mm
• Keo siêu dính
• Vật nặng nhỏ để làm đối trọng.
• Dây
• Băng keo

[Mô hình ban đầu được đăng trên Instructables bởi chính tui, tuy nhiên, tui đăng lại nó lên Printables để chia sẻ với nhiều người hơn. Bạn cũng có thể tìm hướng dẫn lắp ráp tại đây]
