Kìm hàn dây

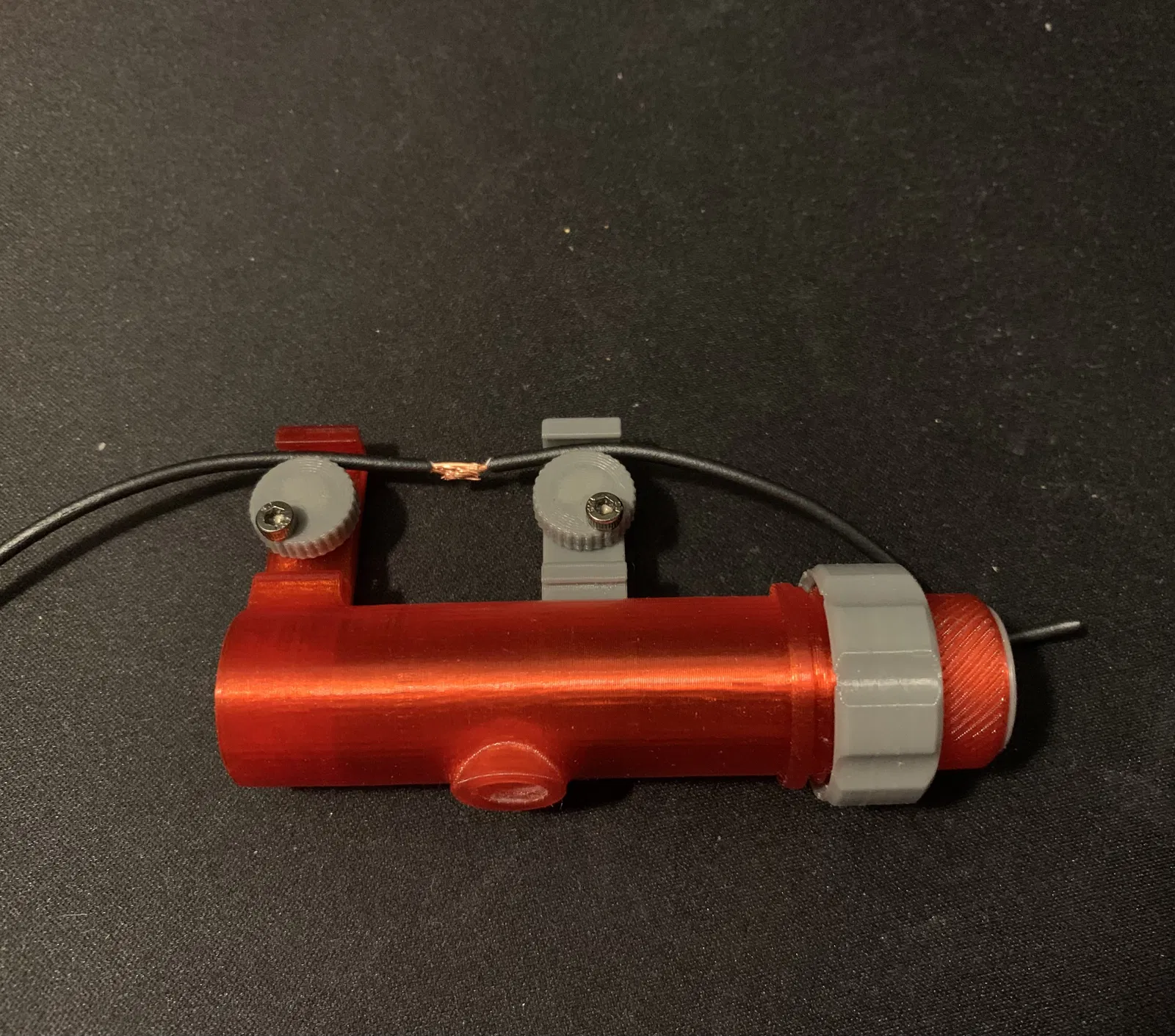

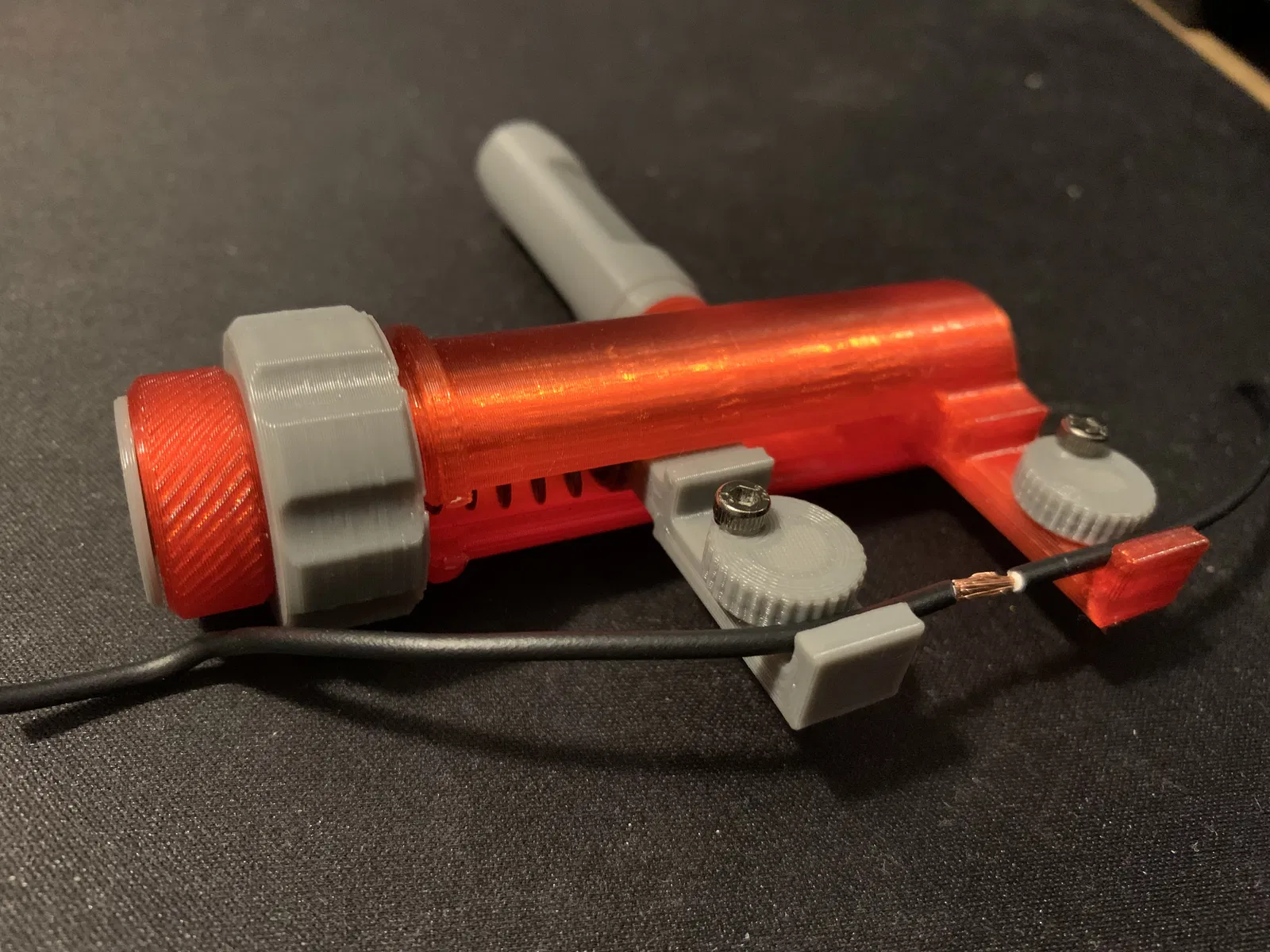

Đây là một kìm hàn dây tùy chỉnh để hỗ trợ bạn trong quá trình hàn.

Các dây có thể được kẹp bằng BÁNH XE và điều chỉnh bằng CÁNH TAY.

Có 2 cấu hình của công cụ:

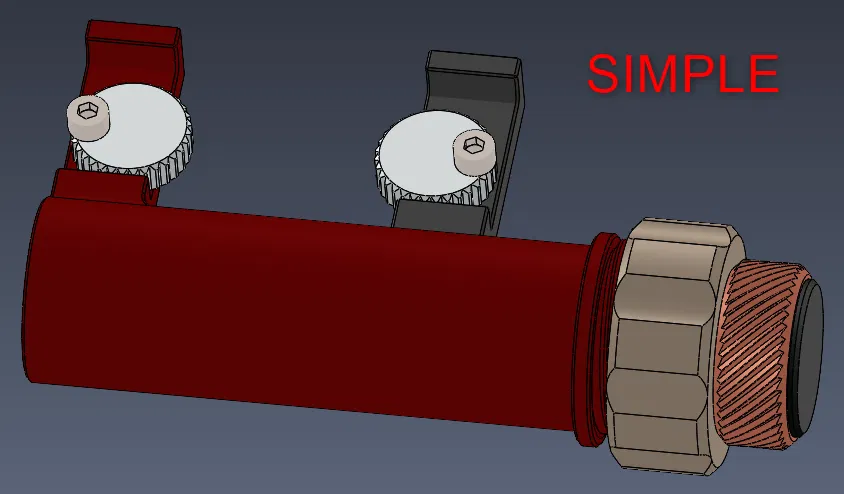

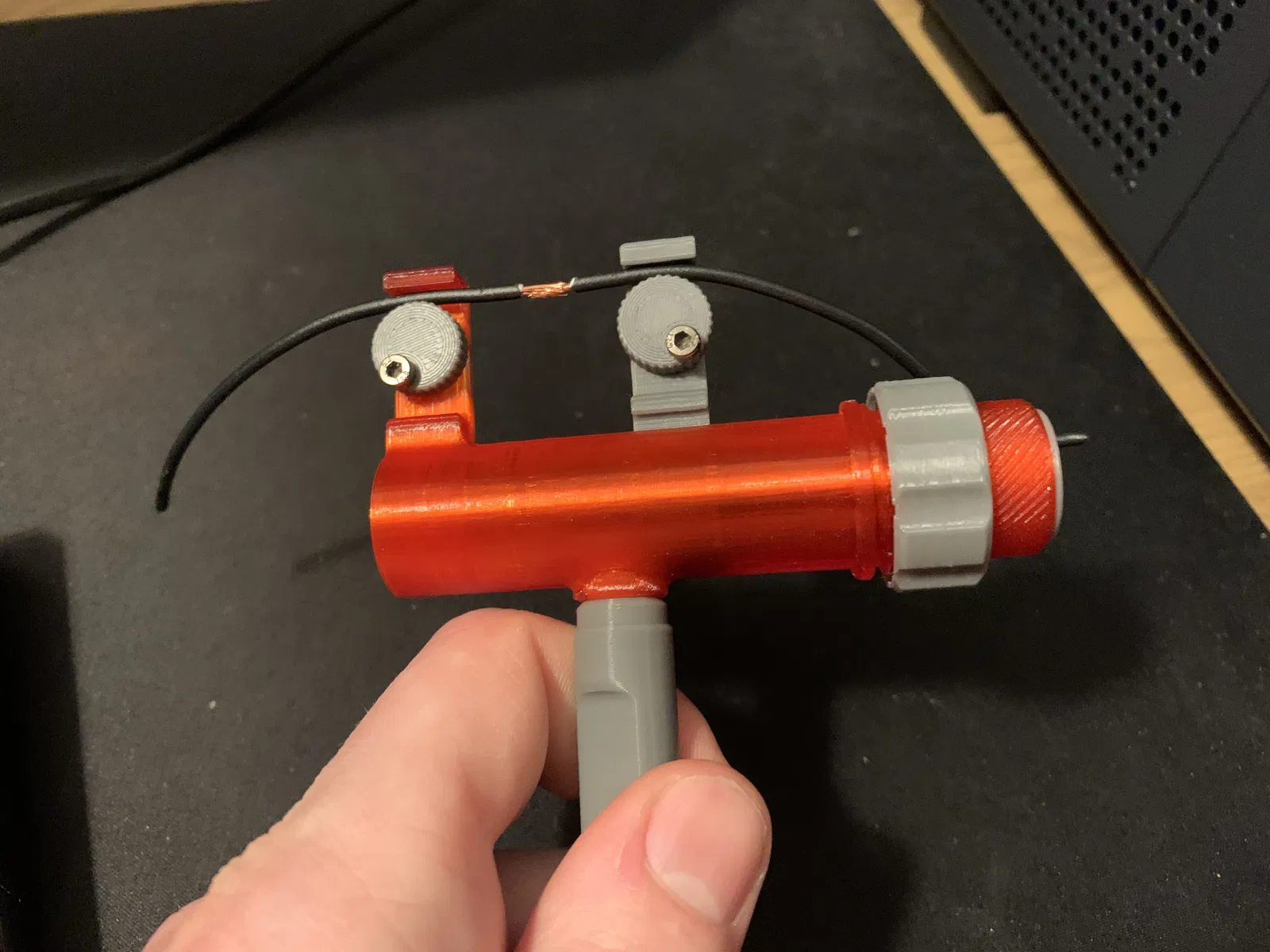

1. Cấu hình đơn giản, bạn có thể cầm công cụ bằng một tay.

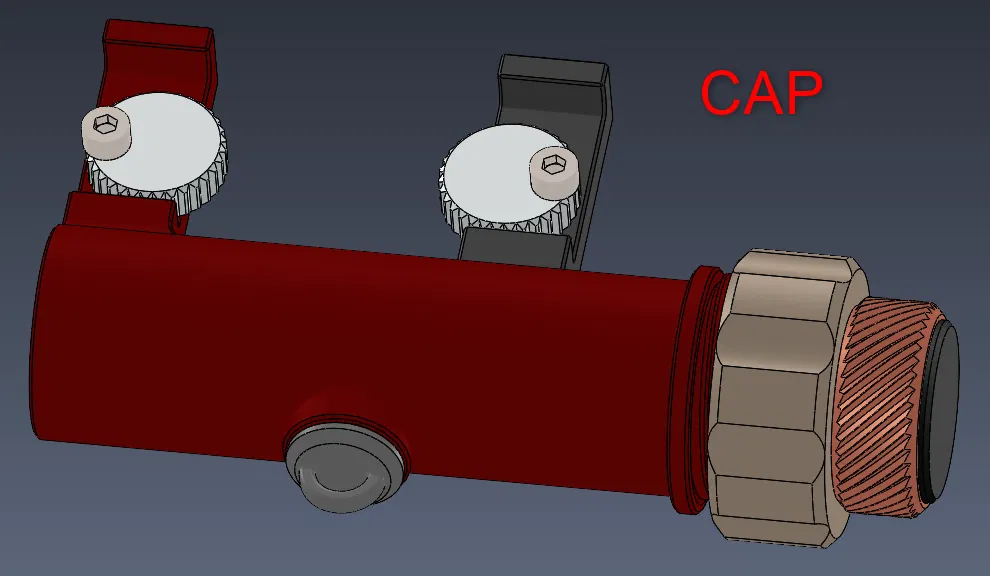

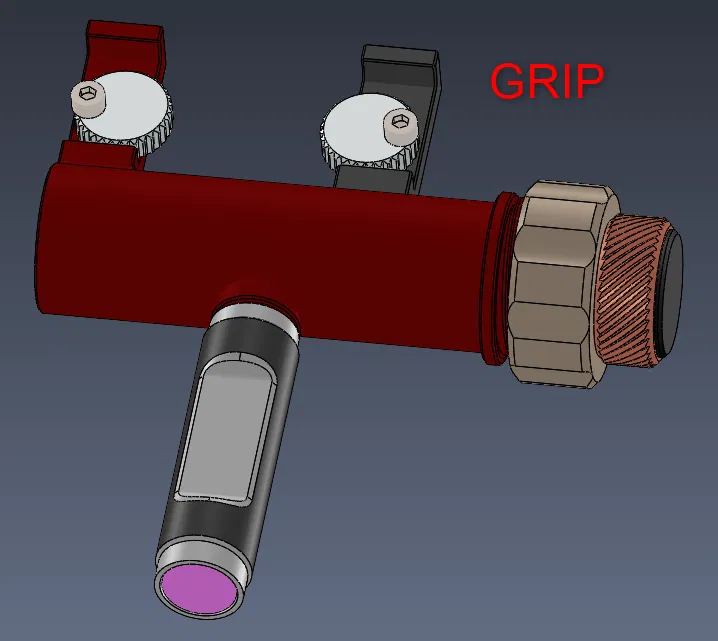

2. Cấu hình nam châm, nơi BỘ TAY CẦM được lắp vào lỗ M8 của thân BỆ. Bạn có thể dán một nam châm d10x10 vào một đầu của BỘ TAY CẦM. Với cấu hình này, bạn có thể gắn công cụ lên bề mặt kim loại có từ tính hoặc kẹp nó vào ê tô trong khi hàn. Nếu bạn không sử dụng BỘ TAY CẦM, bạn có thể đơn giản bịt lỗ trong BỆ bằng NẮP 2. Các bộ phận cần thiết:
   1. BỘ TAY CẦM
   2. Nam châm 10x10
   3. NẮP 2

Hai cấu hình là tùy chọn.

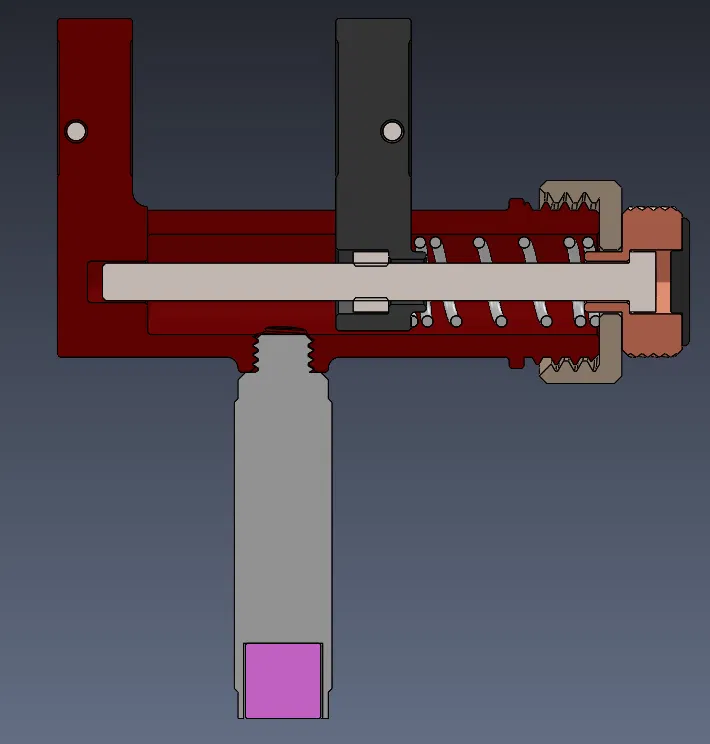

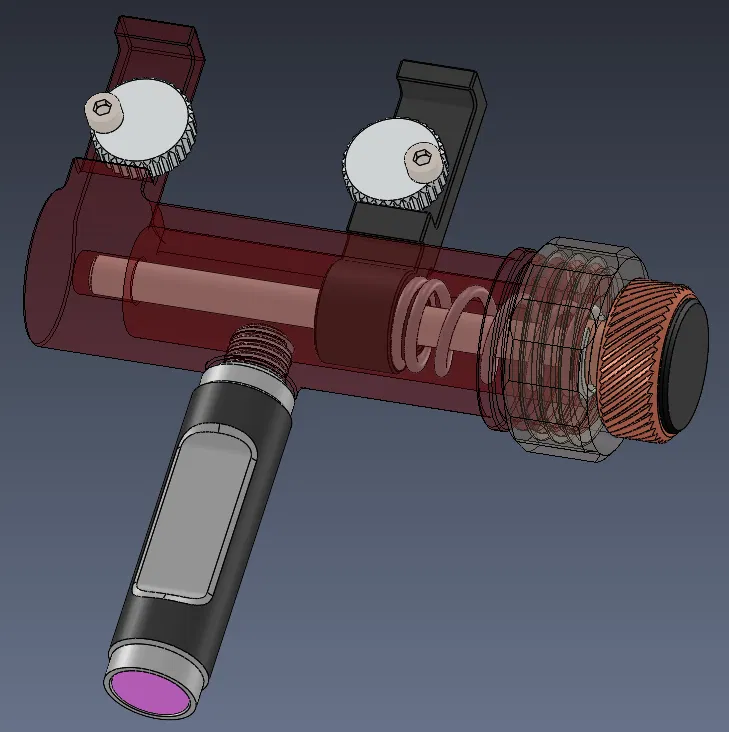

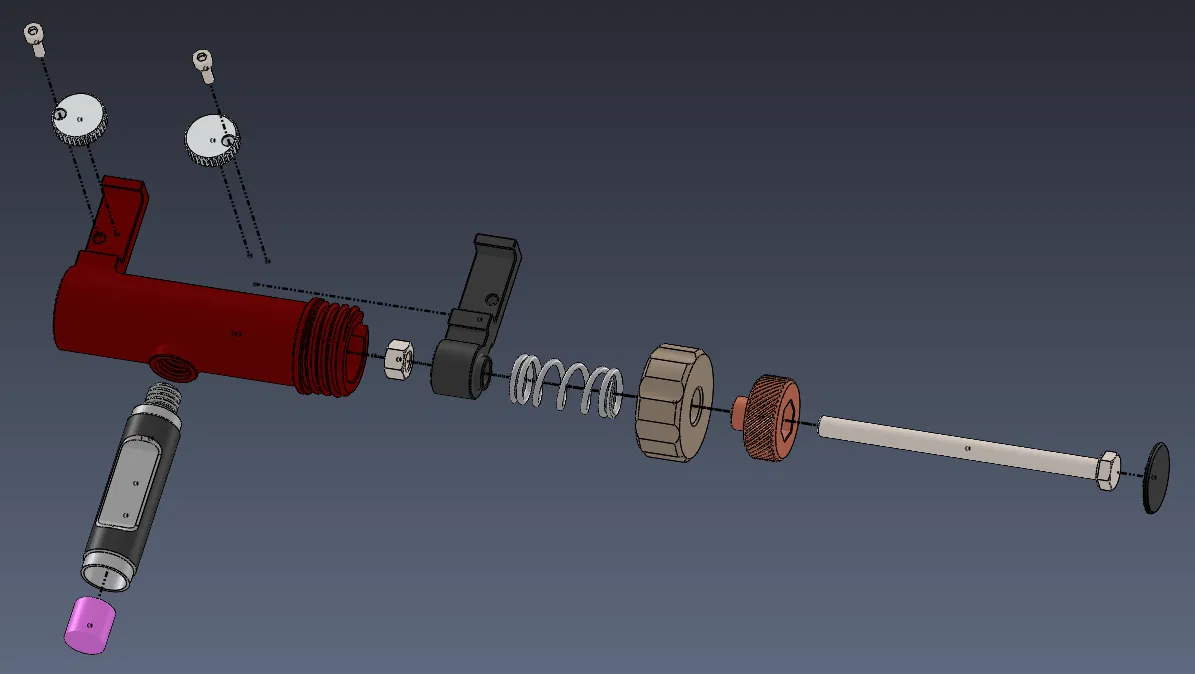

Tôi đã tải lên các hình ảnh xem chi tiết, cắt mặt cắt và trong suốt để giúp bạn trong quá trình lắp ráp.

Tôi cũng đã tải lên các mô hình thử nghiệm cho các giao diện ren, nếu bạn muốn thử nghiệm trên máy in của mình mà không cần in toàn bộ mô hình. (Ren M22 hoàn hảo với tôi lần đầu tiên, tuy nhiên ren M8 cần một số điều chỉnh với một bộ taro M8 và khuôn M8 đơn giản)

Danh mục Vật liệu:

1 x BỆ ren / BỆ đơn giản 1 x CÁNH TAY 2 x BÁNH XE 1 x NẮP 1 x NÚT 1 x NẮP 1 1 x BỘ TAY CẦM (tùy chọn) 1 x NẮP 2 (tùy chọn) 1 x đai ốc M5 1 x bu lông đầu lục giác M5 dài tối đa 70mm 2 x vít đầu ổ cắm M2.5x8 1 x lò xo 12x1x55 (nhưng bạn có thể sử dụng lò xo có kích thước khác nếu nó vừa) 1 x Nam châm 10x10 (tùy chọn)
