Khay hứng nước nhỏ giọt Loadcell đơn Rancilio Silvia

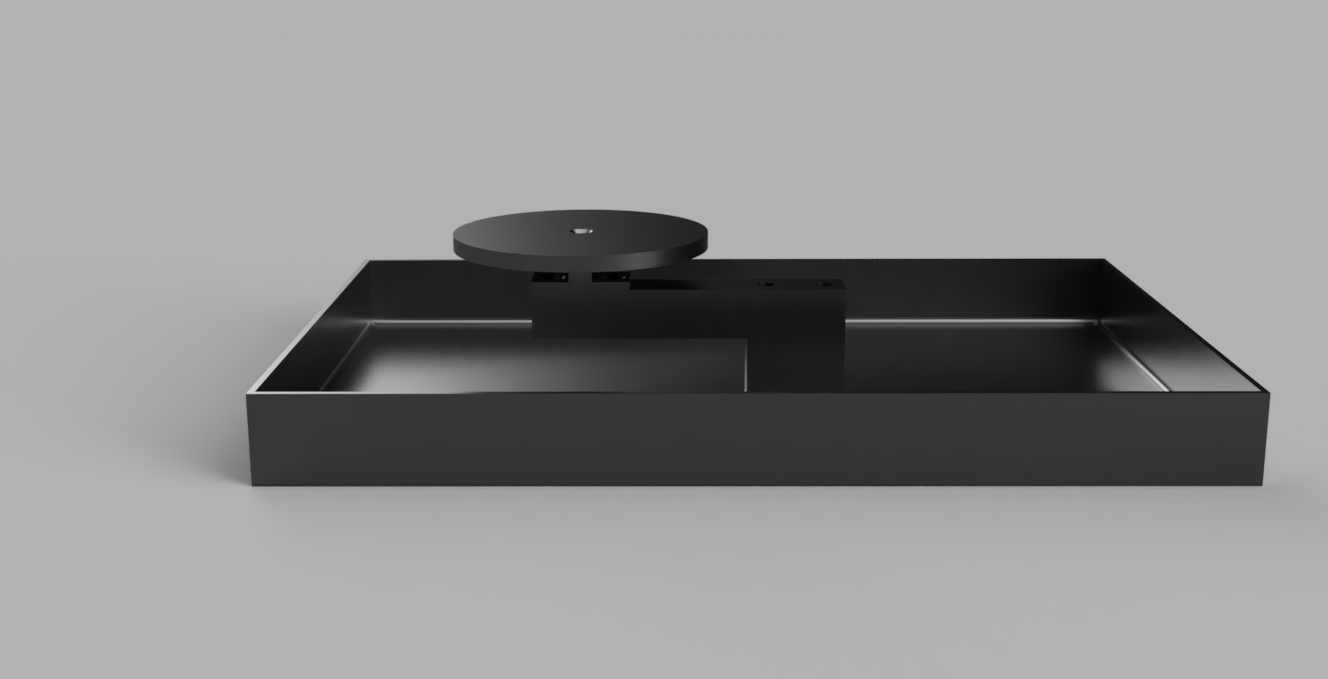

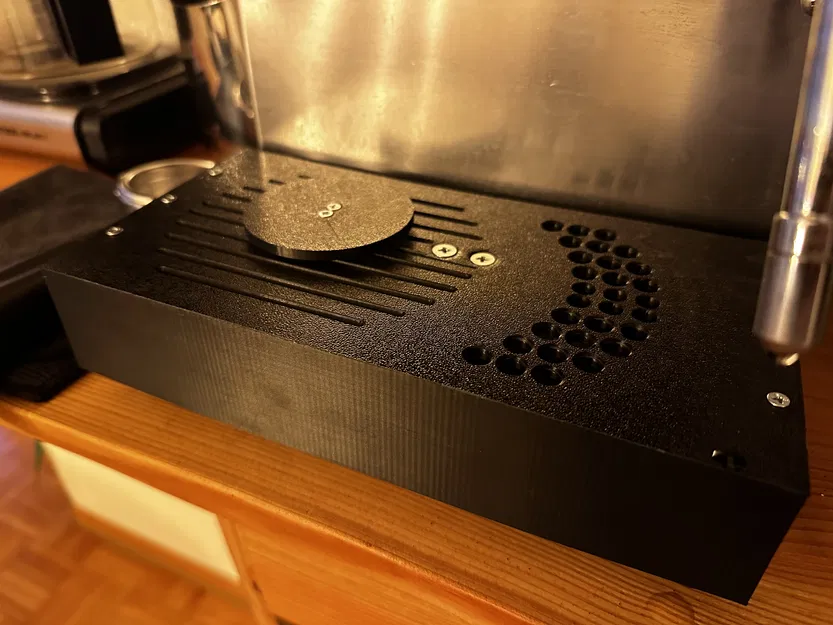

Mô hình này là một khay hứng nước nhỏ giọt và lưới hứng nước nhỏ giọt được in hoàn toàn cho Rancilio Silvia v5. Mô hình được thiết kế để có thể lắp một Loadcell vào giữa tấm đỡ và khay hứng nước nhỏ giọt. Chuyển đổi brew-by-weight cần thiết đã được phát triển và ghi lại như một phần của dự án Clevercoffee: https://clevercoffee.de

Trong dự án CleverCoffee, hai load cell được cung cấp, đặt ở bên phải và bên trái của khung chính. Trong trường hợp của tôi, thiết lập này có nhược điểm lớn là cả hai cảm biến đều được điều khiển qua một bảng hx711 duy nhất, dẫn đến kết quả không chính xác và dễ bị lỗi.

Trong thiết lập của tôi, cốc được đặt trên tấm đỡ và do đó có thể được cân chính xác đến từng gram và không bị lỗi. Không cần thay đổi mã từ dự án CleverCoffee. Loadcell chỉ cần được hiệu chuẩn đúng cách.

Chú ý:

Vì các bộ phận in tiếp xúc với nước nóng, nên việc in bằng ABS được khuyến nghị mạnh mẽ. Sợi ABS tôi sử dụng (Bambu ABS) có nhiệt độ biến dạng nhiệt là 87 độ C, đủ để các bộ phận không bị biến dạng trong quá trình sử dụng bình thường. Tuy nhiên, tránh để các bộ phận tiếp xúc trực tiếp với hơi nước từ vòi phun hơi.

Ngoài ra, máy in cho chất lượng và độ chính xác cao rất được khuyến khích. Tôi sử dụng BambuLab P1S. Khay hứng nước nhỏ giọt của tôi hoàn toàn chống thấm nước mà không cần xử lý sau in. Với các máy in khác, điều này cần được kiểm tra trước.

Bạn cần gì:

• Mô hình này được thiết kế đặc biệt cho Rancilio Silvia v5. Để xác định xem một thế hệ máy khác có phù hợp hay không, cần làm rõ liệu kích thước khung chính có khác nhau hay không.
• Load Cell. Về nguyên tắc, có thể sử dụng bất kỳ cảm biến nào. Tuy nhiên, mô hình được thiết kế cho kích thước của cảm biến này https://www.amazon.de/gp/product/B07MY35F92/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
• Tất cả các bộ phận in. "halter_abtropfblech.stl" không hoàn toàn cần thiết. Các giá đỡ có nhược điểm là phải nới lỏng các vít trên giá đỡ trước để tháo khay để đổ. Tuy nhiên, các giá đỡ đảm bảo độ ổn định tốt hơn đáng kể và kết quả tốt hơn cho cân. Nếu sử dụng giá đỡ, cần 6 chiếc.
• Ốc vít:
  • 2x ốc vít đầu chìm M5x25
  • 2x ốc vít đầu chìm M4x15
  • 7x ốc vít đầu chìm M3x15
• Ren M3 ép nóng
  • 6x cho giá đỡ khay hứng nước nhỏ giọt
  • 1x cho giá đỡ tấm đỡ
