CubeLED - Đèn LED mini cho mô hình 3D

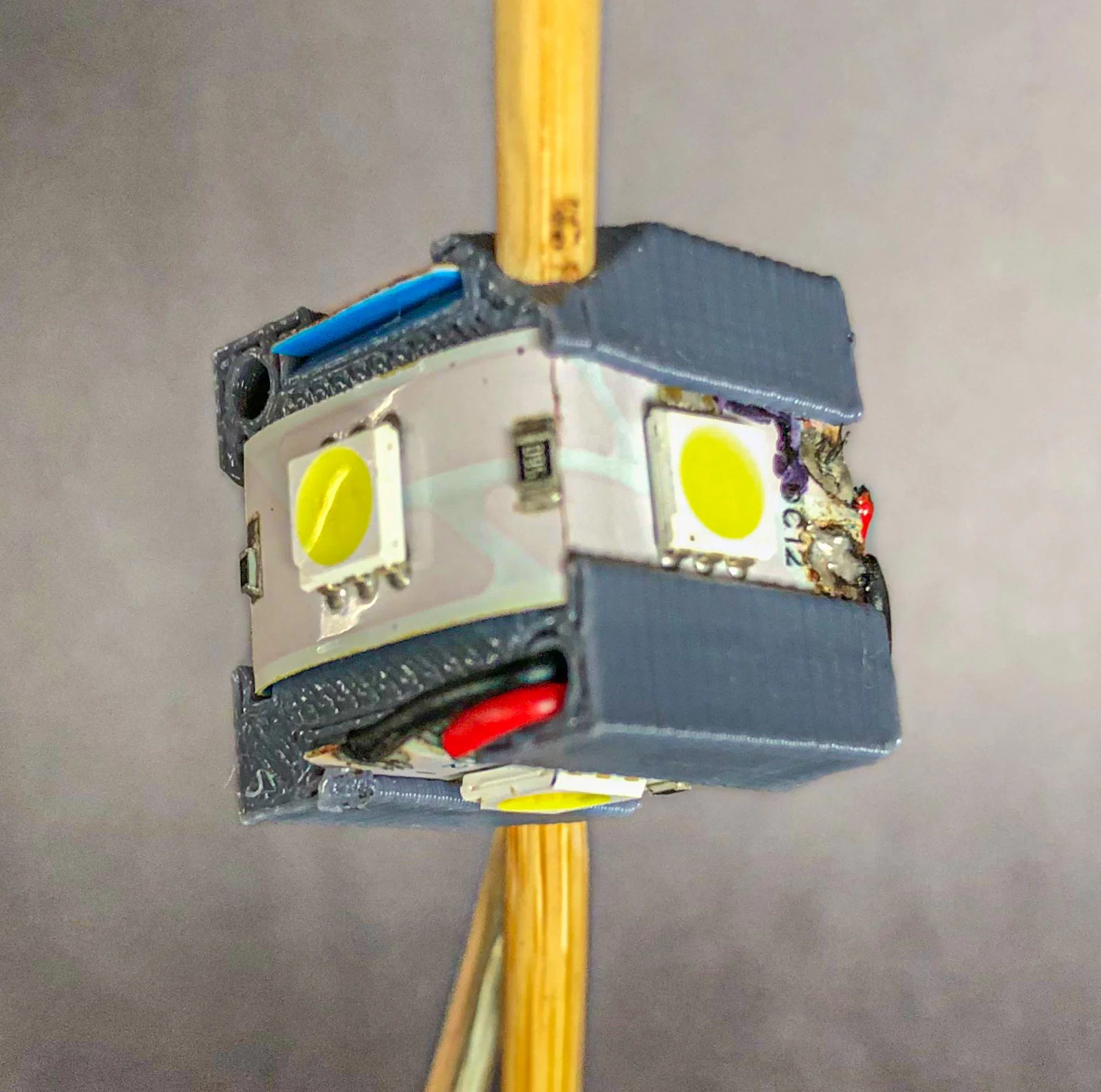

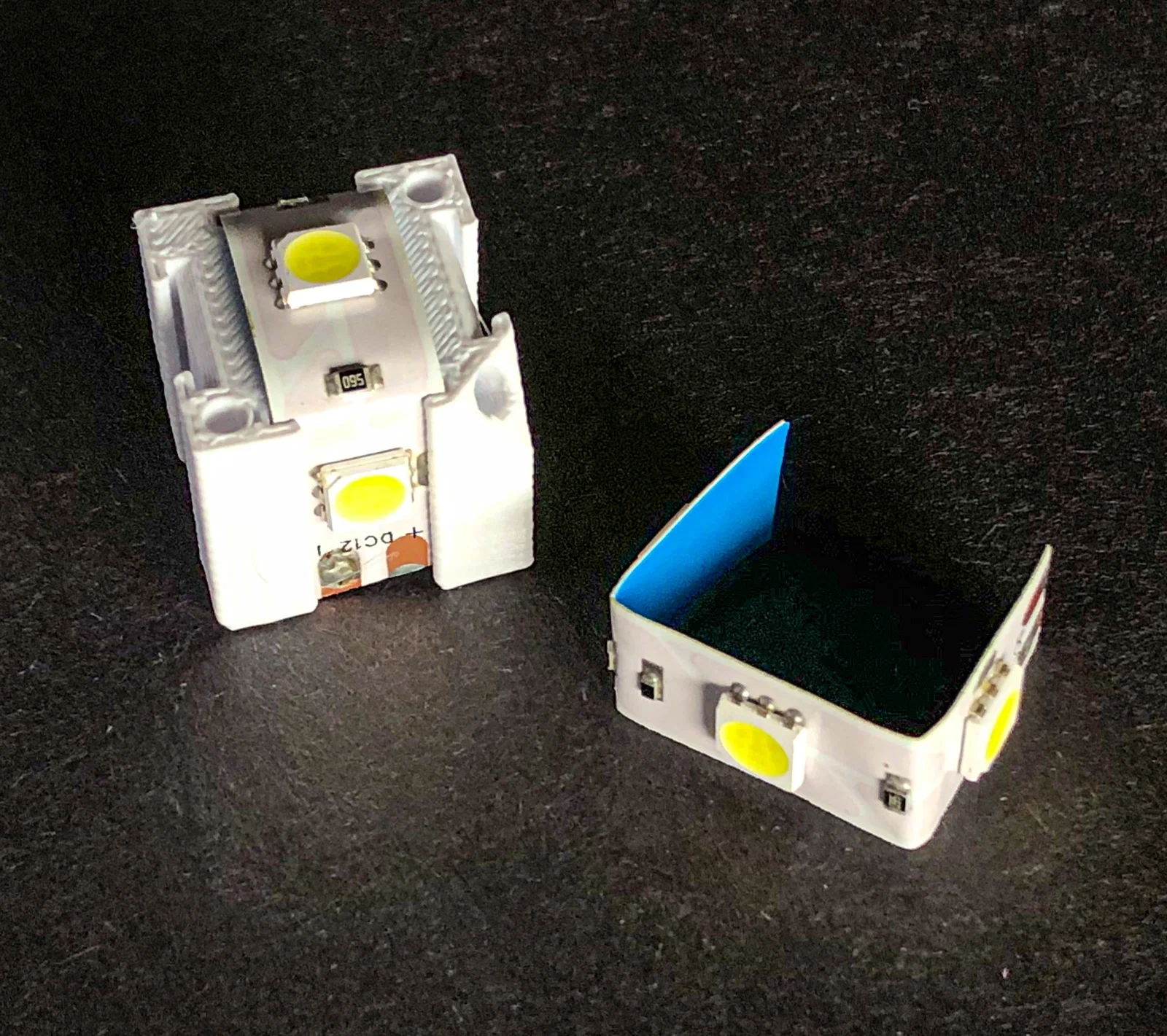

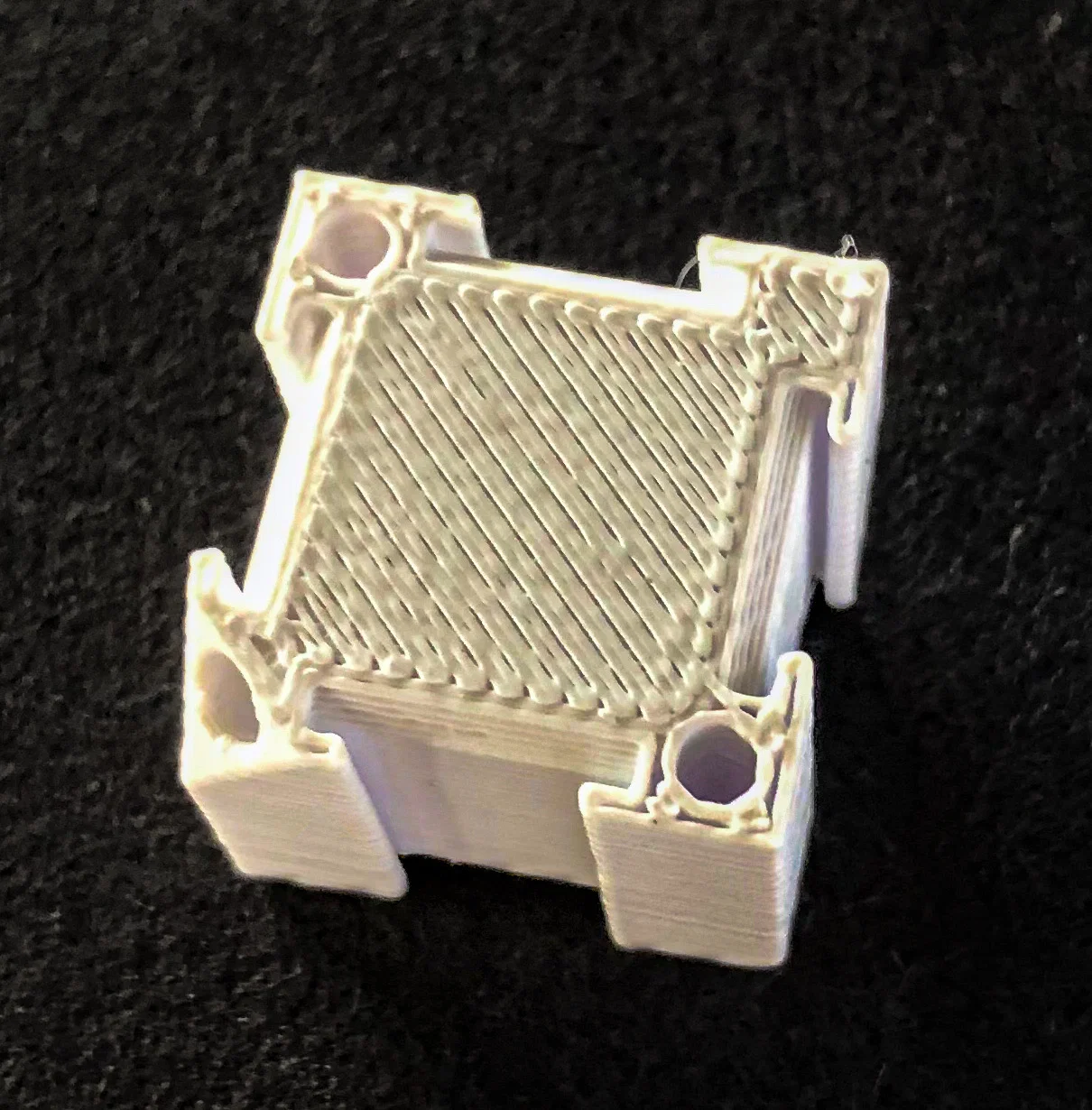

Đúng như tên gọi, đây là một khối lập phương nhỏ được thiết kế để chứa hai dải đèn LED SMD 5050. Các dải đèn được gấp làm ba và hai "chân" được luồn vào các rãnh ở hai bên đối diện của khối lập phương... một từ trên xuống và một từ dưới lên. Có ba lỗ xuyên qua mô hình: một lỗ chéo 3mm được thiết kế để lắp một bộ phận cấu trúc nào đó để hỗ trợ vật cố định (tôi đã sử dụng xiên tre 3mm có sẵn) và hai lỗ khác đóng vai trò là ống dẫn cho dây nối. Các lỗ đó có đường kính 2.5mm và có thể lắp vừa một cặp dây nối 30 AWG. Tôi không phải là người hàn giỏi nhất và thấy dễ dàng hơn khi hàn dây nguồn và dây nối vào dải đèn trước khi gấp.

Thiết bị cố định tạo ra một quả cầu ánh sáng đều đẹp, hoạt động tốt với chao đèn hình mười hai mặt có thể tìm thấy tại đây: (https://www.thingiverse.com/thing:6463995)

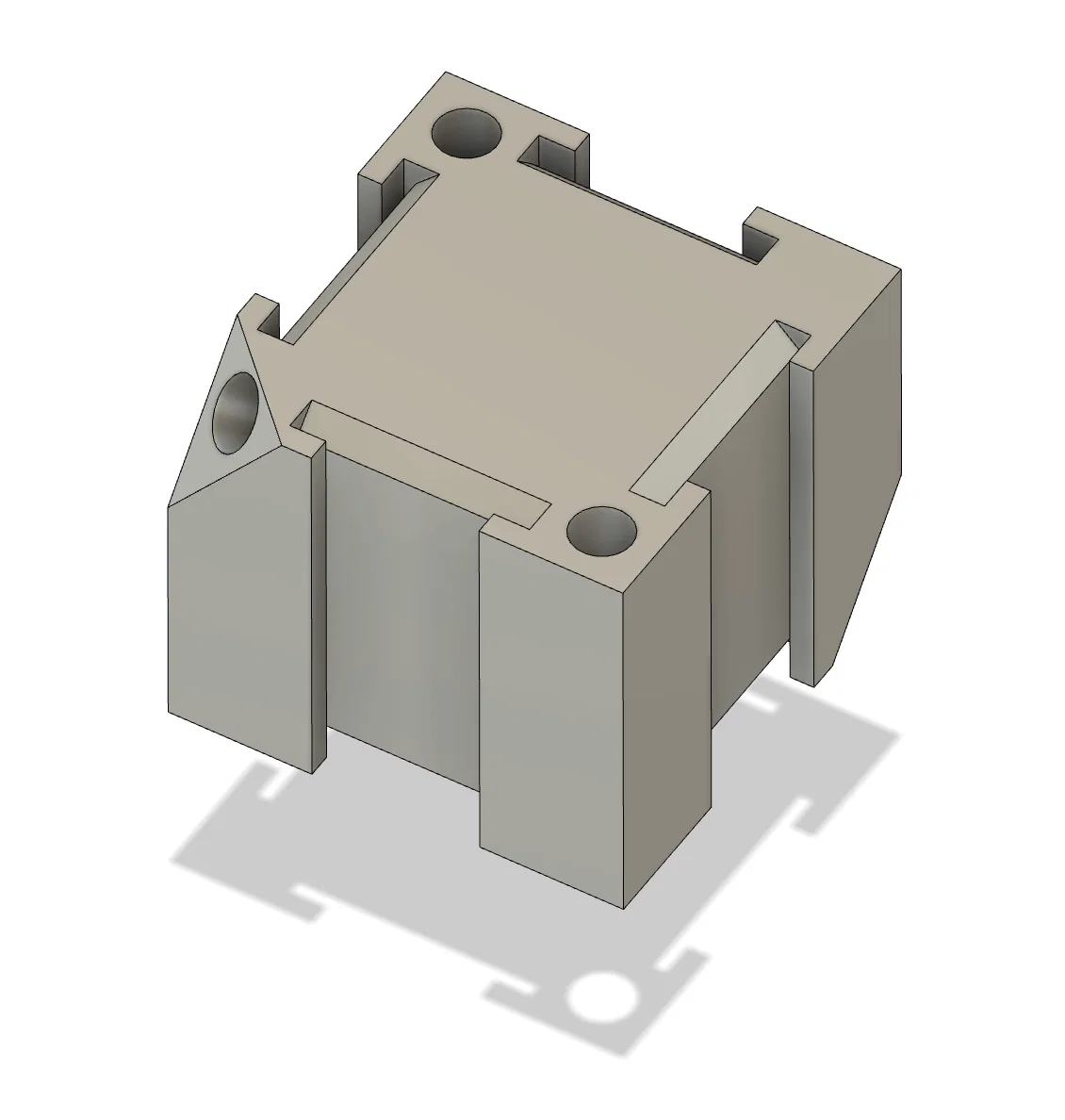

Tôi đã đính kèm tệp Fusion360 nếu bạn muốn sửa đổi nó.

Cập nhật: Tôi đã thêm một tệp (CubeLED v4,3mf) làm tăng đường kính lỗ chéo lên 3.5mm.
