Giá đỡ đèn xe đạp gắn yên tương thích GoPro

Tác giả LucMeister

Lượt tải
39
Lượt thích
4
Lượt coi
341

File 4 672,4 KB

  • saddleTop_1767401950.stlSTL · 70,4 KB
  • lampholder_1767401951.stlSTL · 111,2 KB
  • saddleBottom_1767401951.stlSTL · 241,3 KB
  • offset_1767401952.stlSTL · 249,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

về sản phẩm.

Tôi muốn gắn một đèn hậu chạy pin cố định trên xe đạp của mình. Tôi không hài lòng với việc gắn đèn vào cọc yên, vì đùi của tôi sẽ chạm vào các cạnh của đèn.

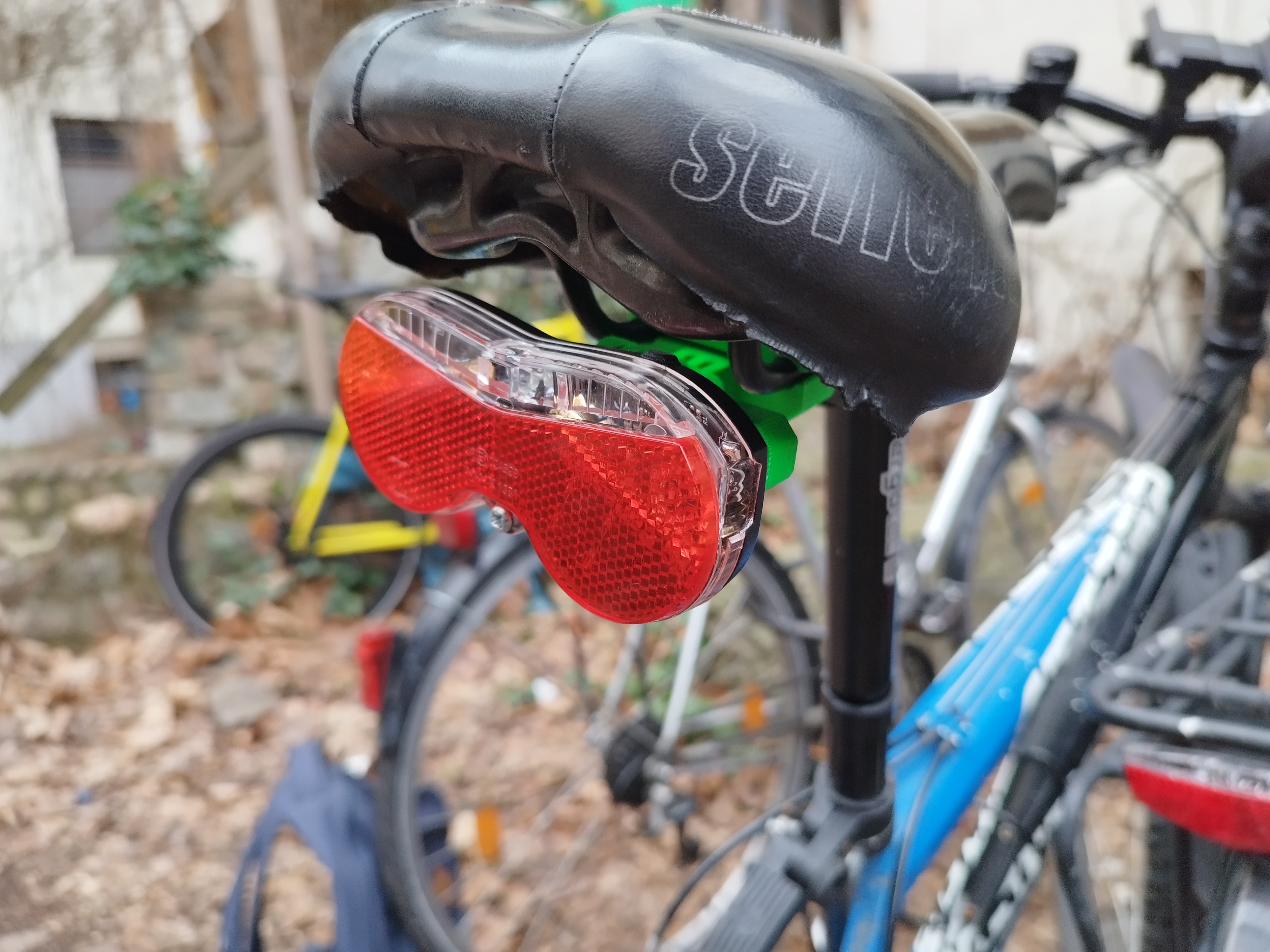

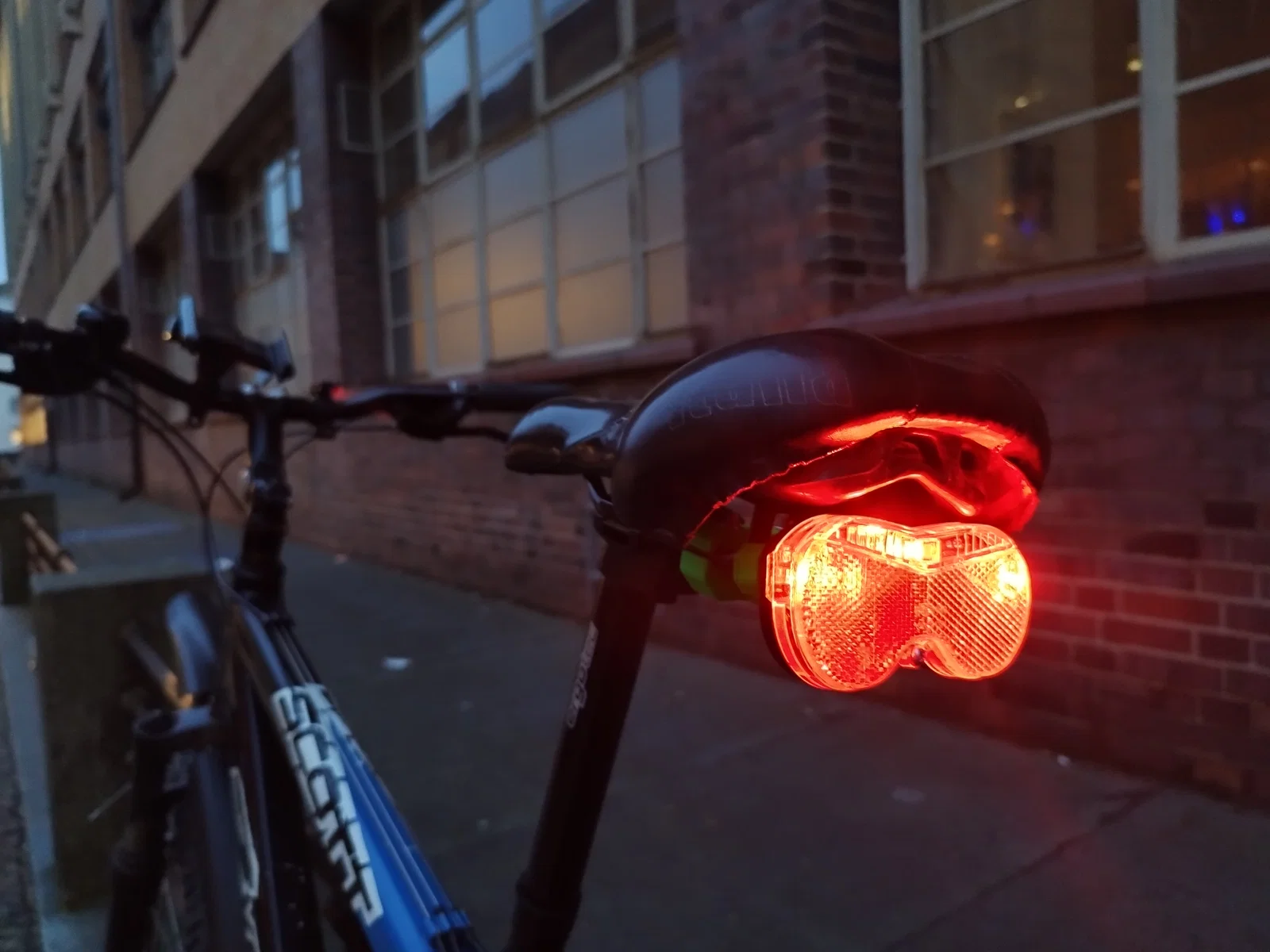

Để có tầm nhìn tốt và cũng để đèn khuất tầm mắt, việc gắn trực tiếp dưới mép yên xe có vẻ hợp lý, miễn là yên xe cho phép.

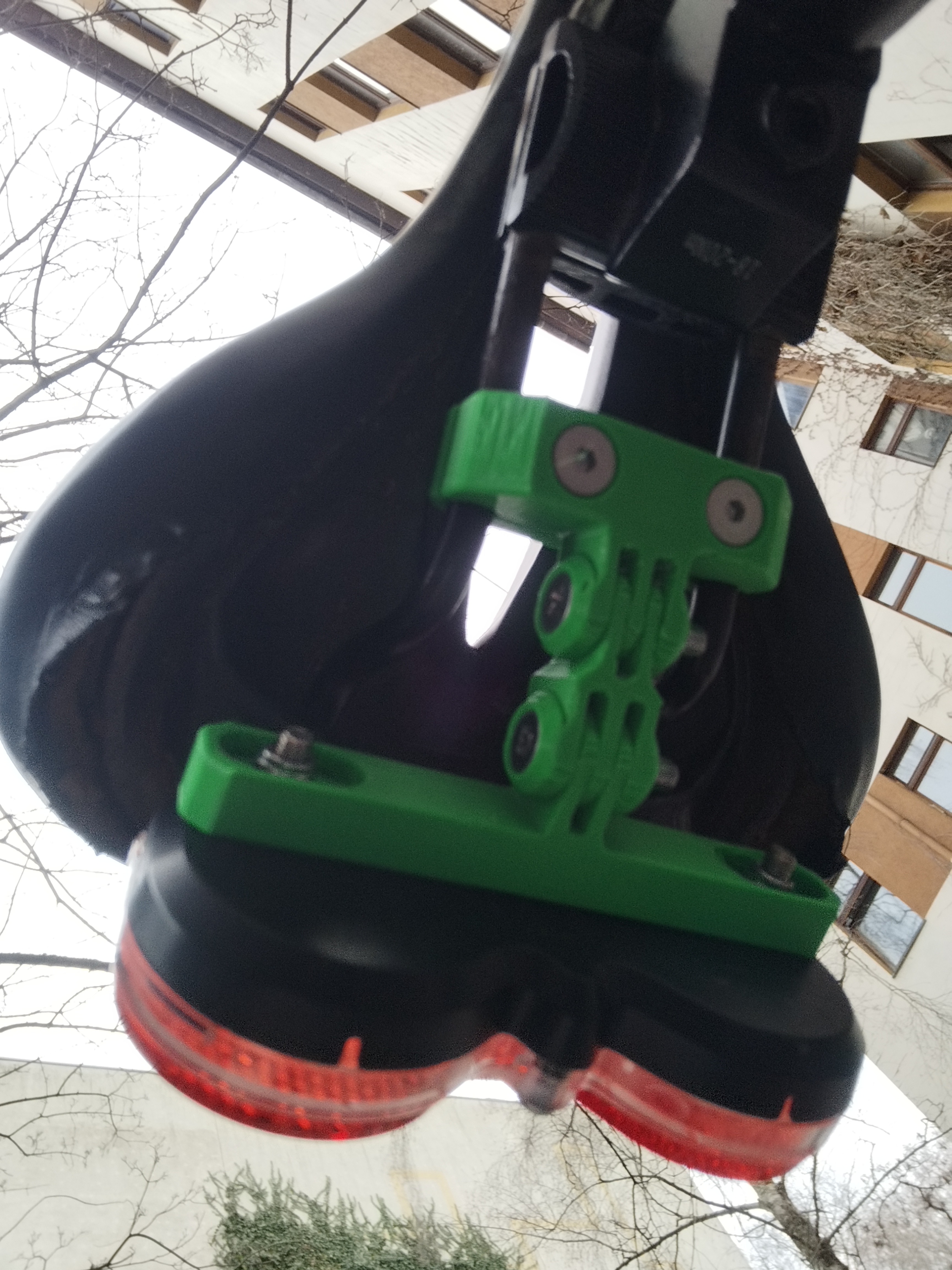

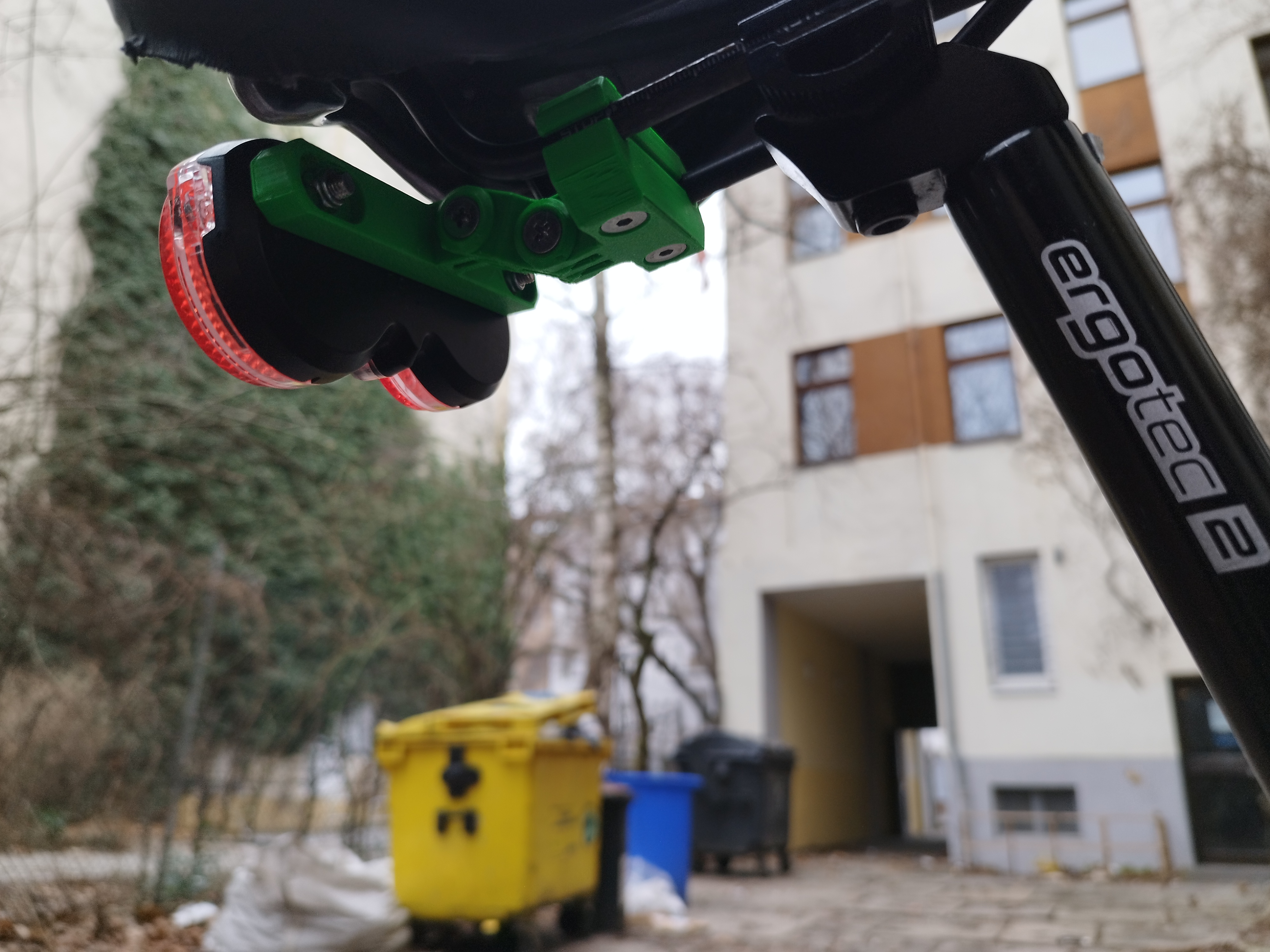

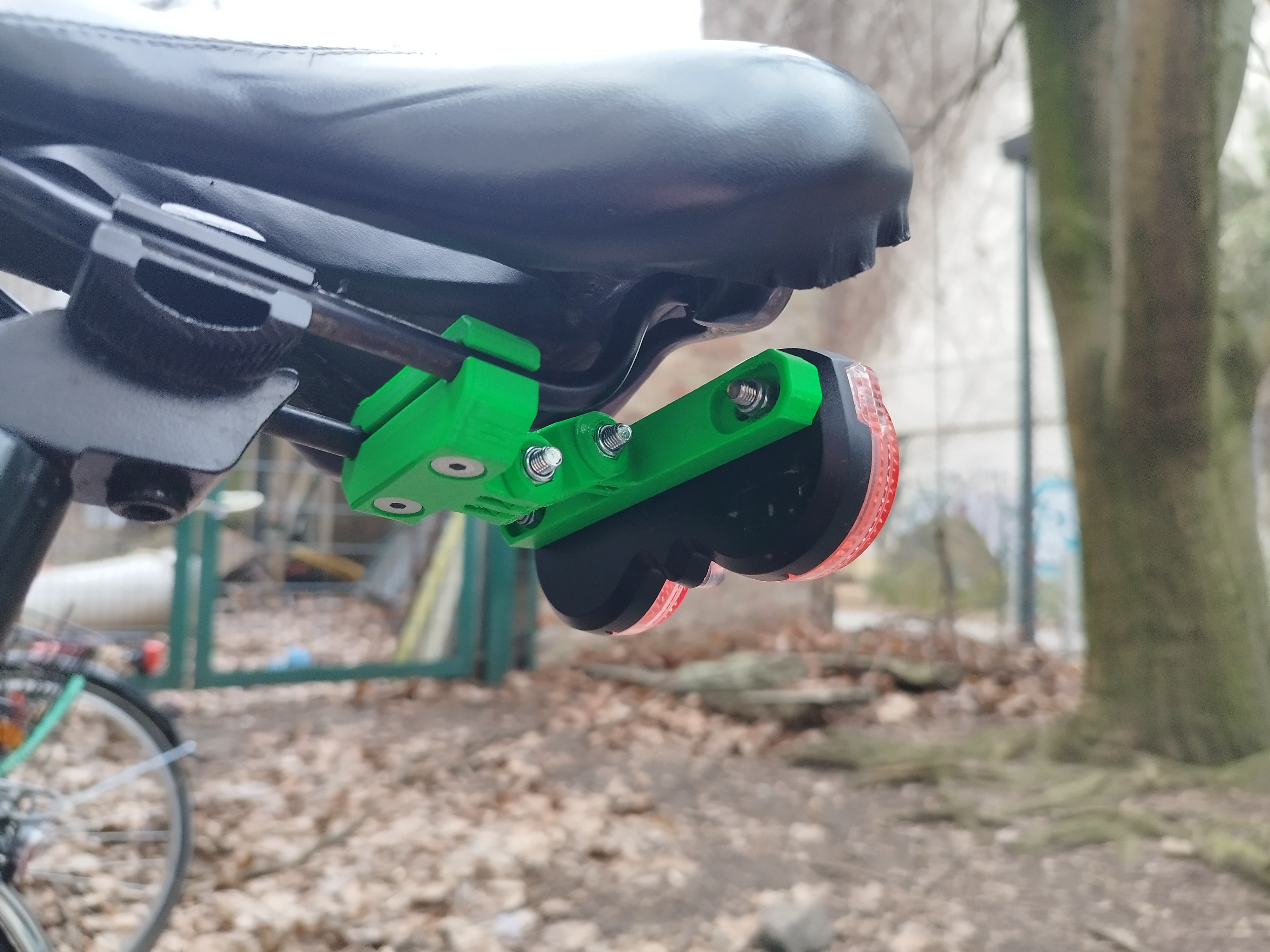

Về cơ bản, một giá đỡ có ngàm tương thích GoPro được gắn vào thanh ray của yên xe, và một cánh tay nối dài tương thích GoPro nhỏ sẽ gắn giá đỡ đèn (tất nhiên cũng tương thích GoPro) vào đó. Nó có thể được điều chỉnh và nghiêng, nhiều cánh tay nối dài (hoặc loại dài hơn) cũng có thể được kết hợp.
Bạn cũng có thể gắn bất kỳ phụ kiện nào tương thích GoPro khác, hoặc thậm chí là một chiếc GoPro.

Tôi cực kỳ ghét việc phải tháo ra lắp vào đèn xe đạp cho mỗi chuyến đi, nhưng chiếc đèn này khá rẻ nên tôi không quá lo nếu nó bị mất cắp. Tôi cũng khuyên bạn nên mang theo đèn dự phòng nhỏ phòng trường hợp nó bị đánh cắp hoặc hết pin.

Danh sách vật tư. Những thứ bạn cần.

  • 2x 25mm M5 bolt đầu chìm
  • 2x 20mm M5 bolt đầu chìm
  • 6x M5 nut (đai ốc)
  • 2x M5 washer (vòng đệm)
  • 1x đèn xe đạp có gắn ốc M5

Tôi thực sự khuyên bạn nên sử dụng ốc dài hơn vài milimet và dùng đai ốc chống trượt để chắc chắn hơn.
Đó là cấu hình cơ bản; thêm một ốc 20mm và một đai ốc cho mỗi cánh tay nối dài bổ sung. Tôi mua được đèn giá rẻ tại Action.
Các ốc trên yên xe có thể có khoảng cách tâm-tâm từ 66mm đến 88mm (80mm là rất phổ biến). Khoảng cách thanh ray trên yên xe cần là 44mm tâm-tâm (dường như là tiêu chuẩn).

Lời khuyên in.

Tôi thực sự khuyên bạn nên in bằng PETG hoặc ABS; tốt nhất là không nên in bằng PLA. Nếu bộ phận này bị gãy trong quá trình sử dụng, nó có thể gây nguy hiểm cho những người xung quanh.

Tất cả các file đã được định hướng sẵn nên bạn không cần support và có độ bền tối đa ở các khớp nối. Sử dụng 3 lớp vỏ ngoài/chu vi, chiều cao lớp 0.24mm là ổn, có thể tinh chỉnh hoặc làm thô hơn tùy ý.
