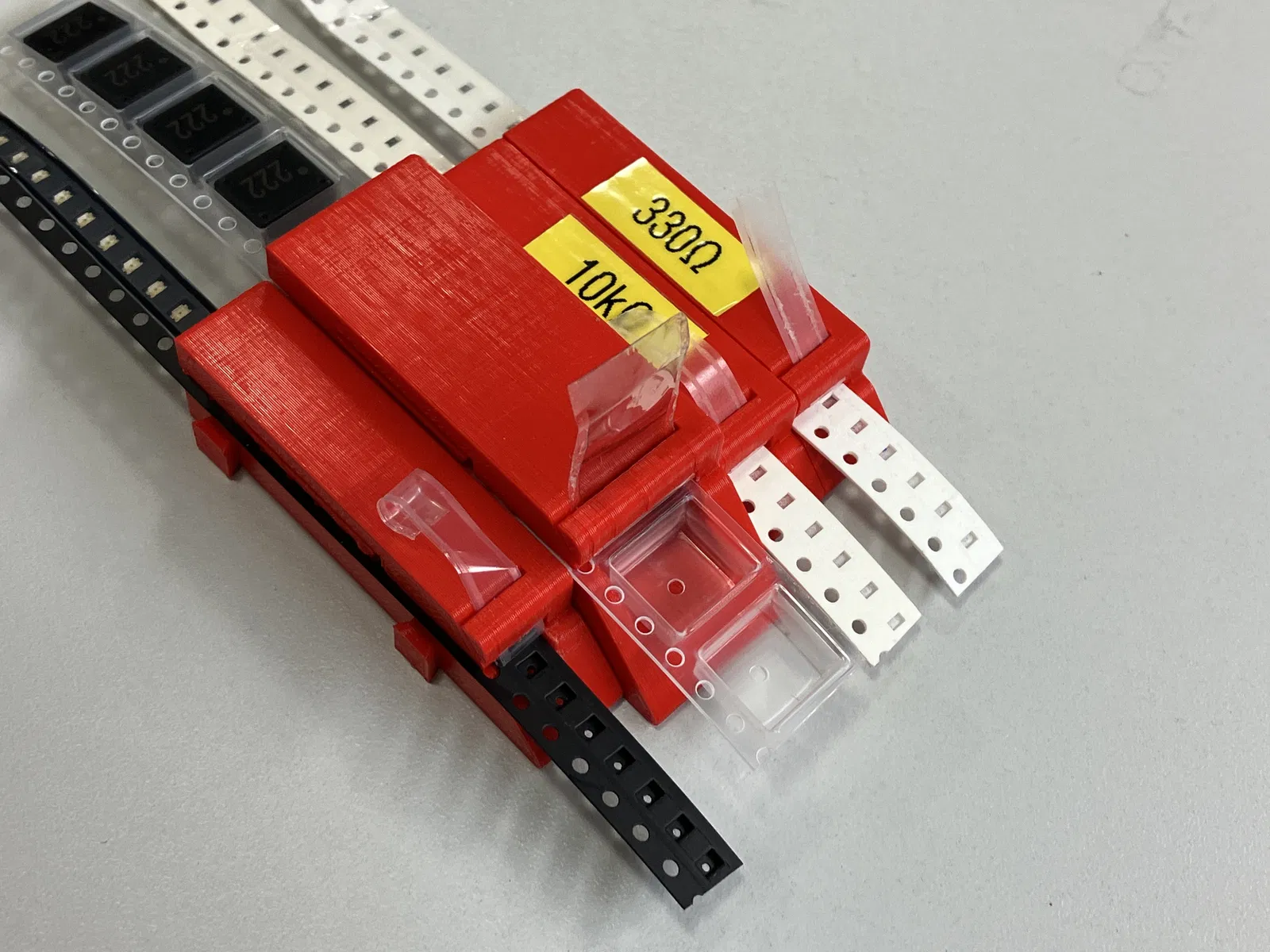

Hộp đựng băng keo SMD (tùy biến)

Tui hổng có ưng ý lắm với mấy cái mẫu hộp đựng băng keo SMD mà có sẵn trên mạng, nên tui tự tạo cái này.

Tính năng:

• Thiết kế tùy biến hoàn toàn, cho phép chỉnh sửa cho phù hợp với các loại băng keo có nhiều loại linh kiện khác nhau. Thiết kế này không chỉ vừa cho các bộ phận phẳng như điện trở và tụ điện SMD mà còn cho các thiết bị cồng kềnh hơn như công tắc, cuộn cảm, tụ điện phân, cầu chì và nhiều hơn nữa.

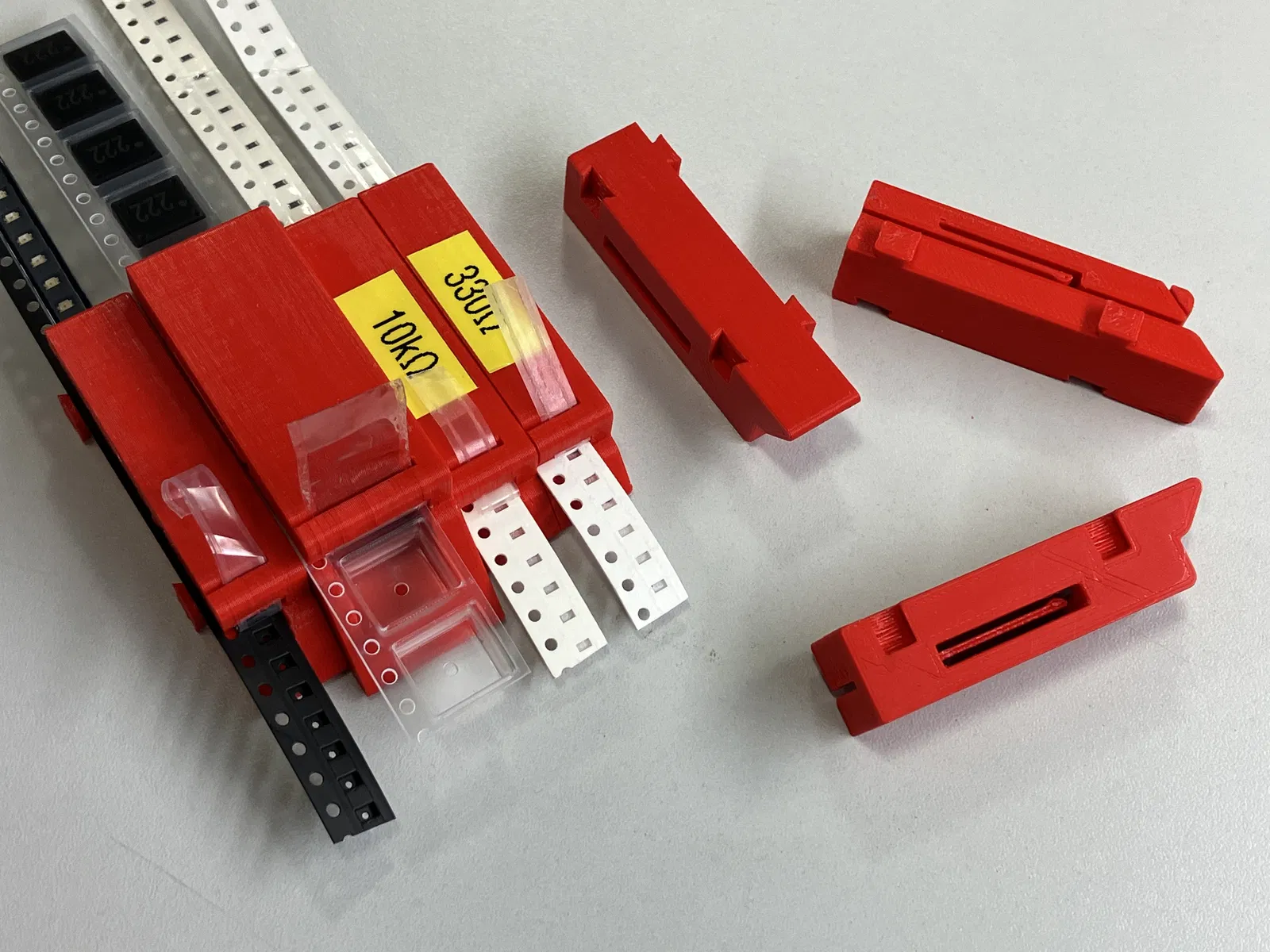

• Có thể xếp chồng lên nhau vô hạn với khớp nối đuôi én.

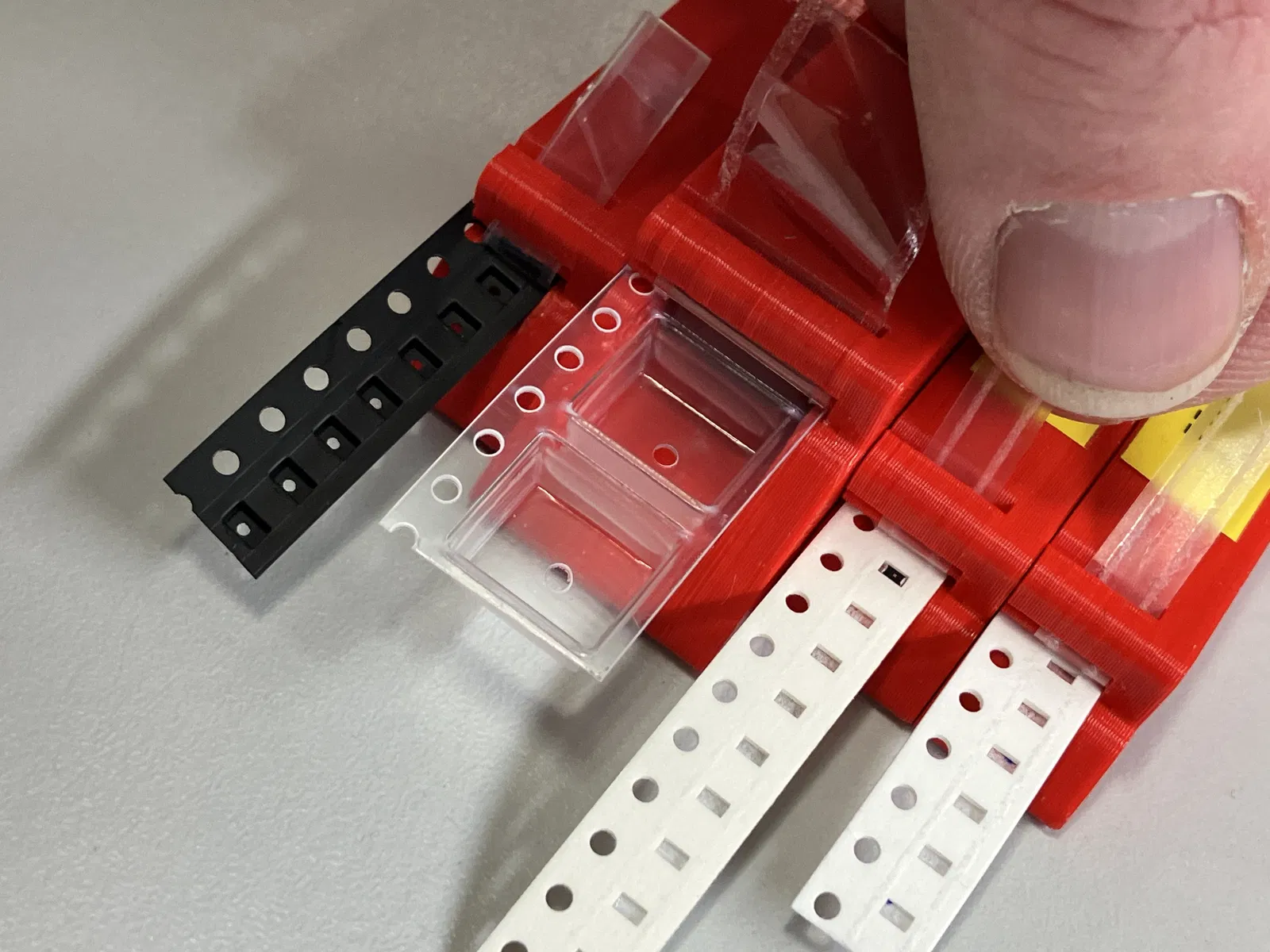

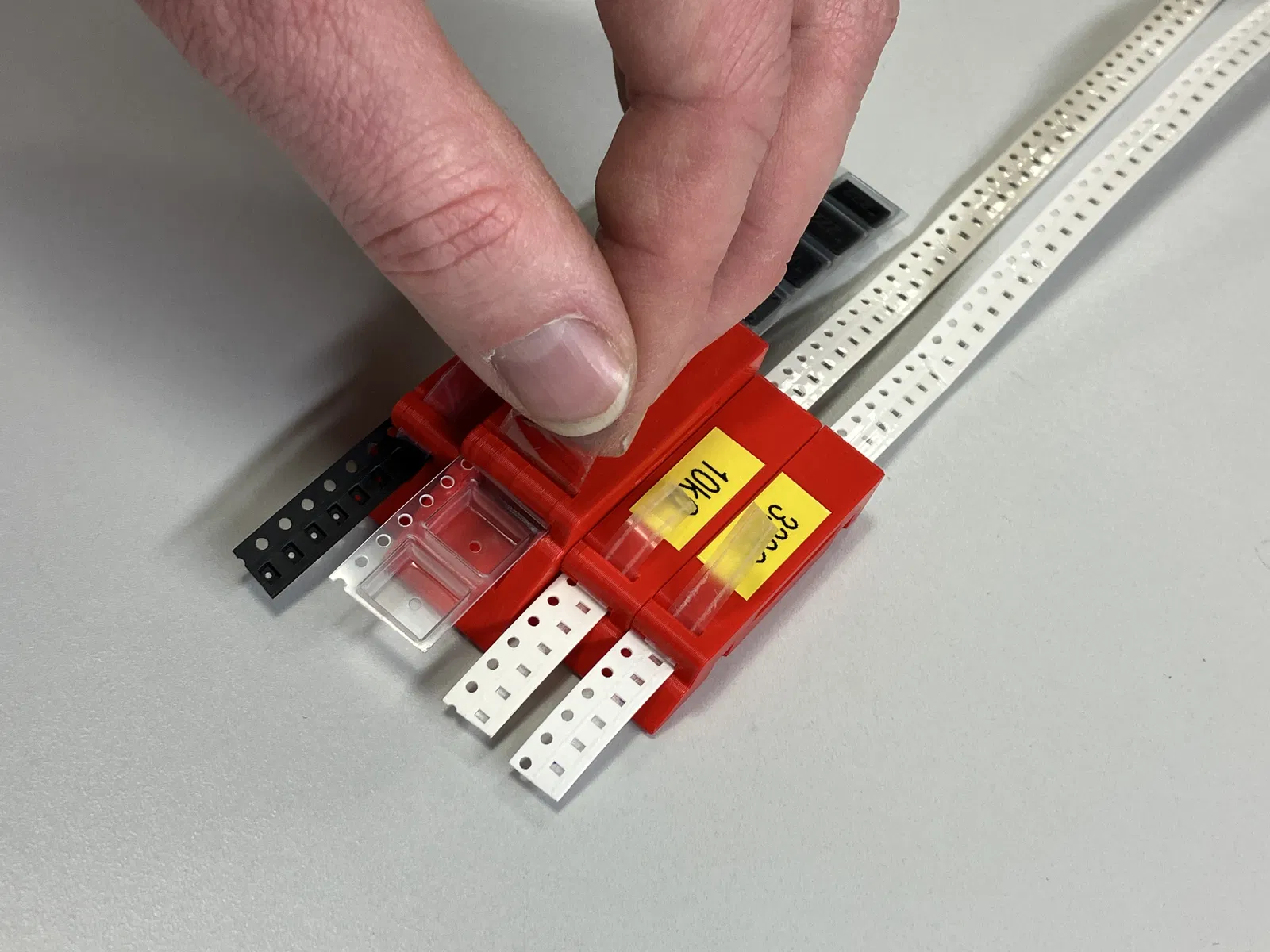

• Vận hành bằng một tay để xé nắp và lấy linh kiện tiếp theo.
• Lưu trữ an toàn các bộ phận chưa sử dụng bằng cách kéo ngược băng keo
• Mặt trên phẳng để ghi nhãn

Tệp tin:

• Tệp Autodesk Inventor (ipt)
• Tệp Autodesk Fusion 360 (f3d)
• Các mẫu với nhiều kích thước khác nhau
  • Tên tệp mẫu đọc là: SMD-TapeClip_9_09_01 -> tapewidth = 9mm, tapethickness = 0.9mm, tapedepth = 0.1mm; printoffset luôn là 0.1mm.

Thông số:

Để chỉnh sửa giá trị của các thông số, vào mục [fx parameters] - phần Userparameters để tìm các giá trị cho:

• tapewidth: [> 3.5mm] tổng chiều rộng của rãnh nơi băng keo chạy qua, thường lớn hơn một chút so với chiều rộng băng keo thực tế
• tapethickness: [> 0.5mm & ≤ 2mm] 0.9 mm dùng được cho hầu hết các loại băng keo
• tapedepth: [> 0.01mm] độ sâu của rãnh trung tâm, dùng giá trị tối thiểu cho các băng keo phẳng.
• printoffset: [≥0 mm] trừ đi từ kích thước khớp đuôi én để khớp nối được hoàn hảo. Giá trị tốt nhất có thể phụ thuộc vào máy in và cài đặt in.

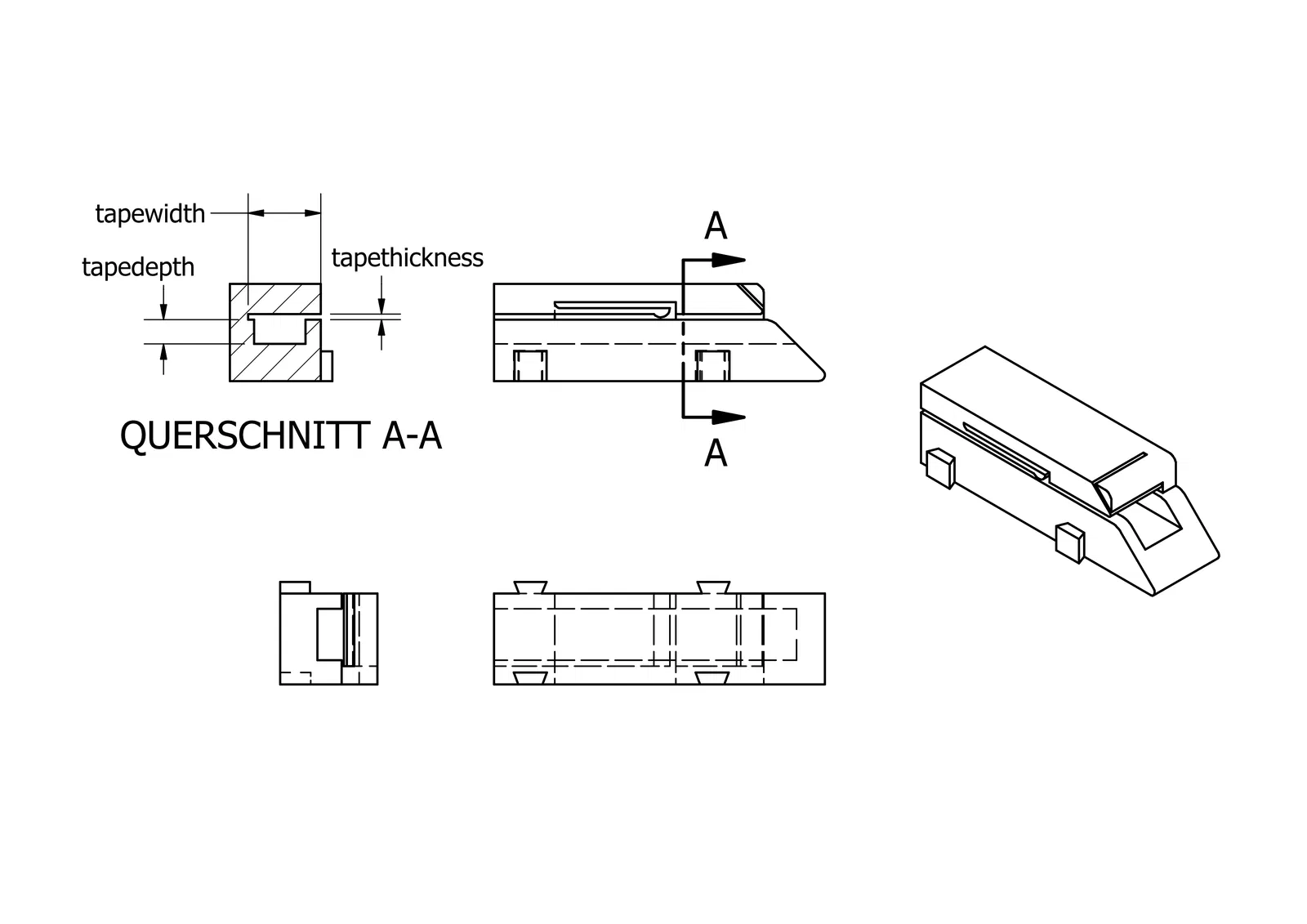

Xem hình ảnh để giải thích.

Tôn trọng các giới hạn đã cho để tránh lỗi khi cập nhật bộ phận.

In:

Các mẫu được in bằng PLA.

Kết quả tốt nhất nên đạt được khi đặt mô hình nằm nghiêng, với phần rãnh đuôi én sát với bed in. Cần có support bên dưới lò xo và ở mặt trong.

Sử dụng:

Hàng lỗ nên hướng về phía mở của rãnh - xem hình ảnh.

Sau khi mở lớp che của 2-3 linh kiện đầu tiên, nó có thể được luồn vào rãnh 45° để có thể tiếp cận từ phía trên.
