Hướng dẫn Hàn Lắp ESP-WROOM-32 D1 Mini

Nhờ có cái đồ nghề này, anh em không cần phải loay hoay canh mấy hàng chân cắm thẳng hàng dưới bo mạch nữa, cũng không sợ lỗ bị lệch tùm lum. Mô hình này giúp việc hàn các hàng chân cắm lên bo mạch ESP32-WROOM D1 Mini một cách dễ dàng và ngay ngắn.

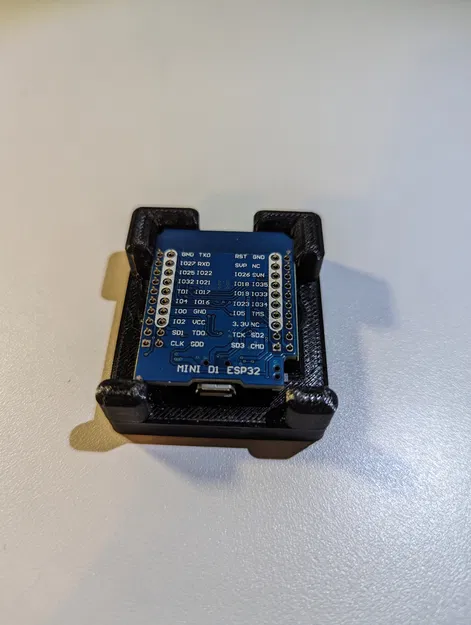

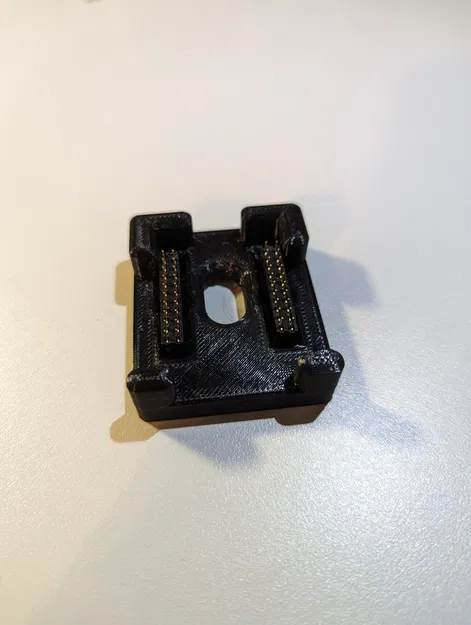

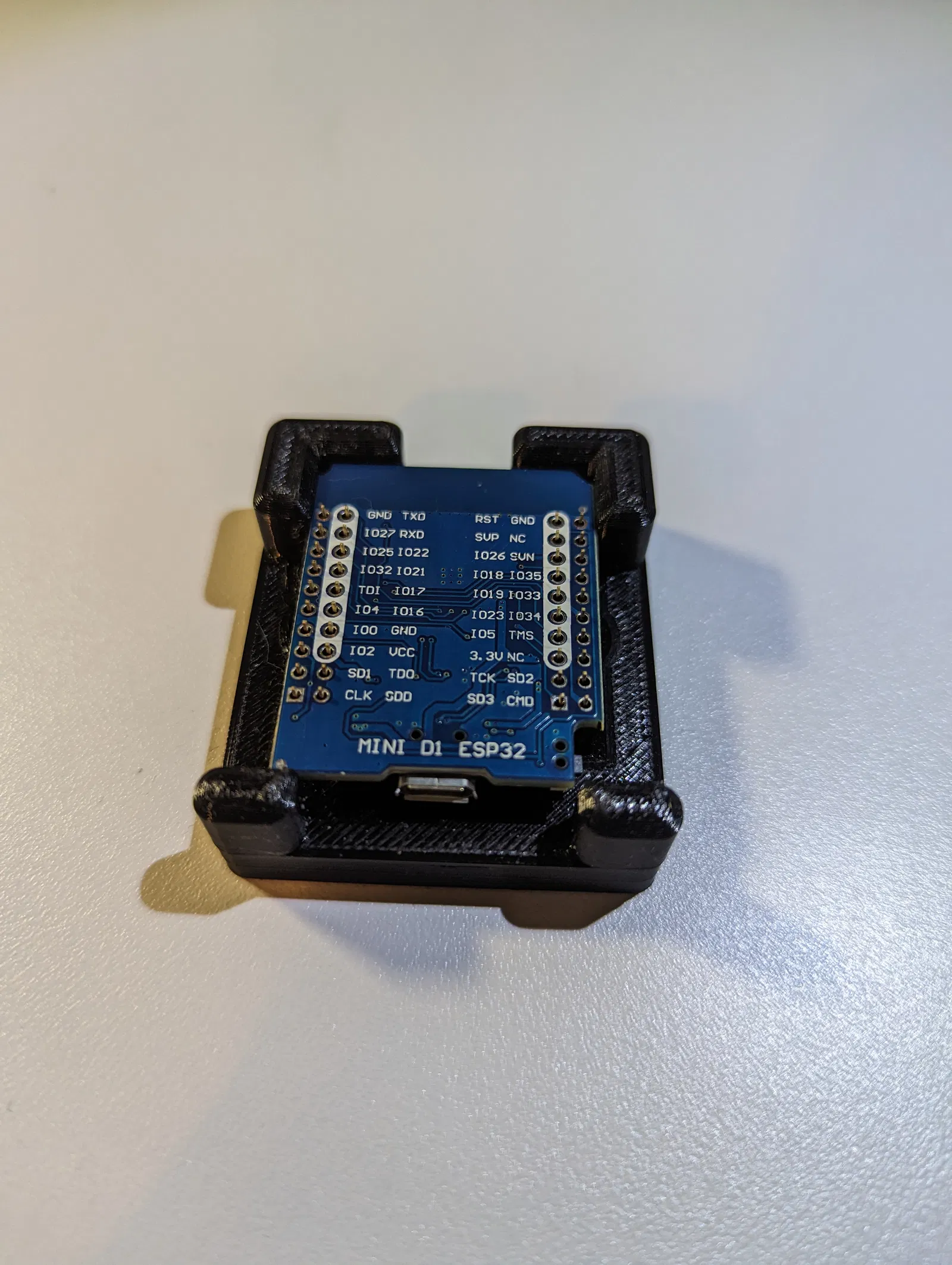

Các rãnh ở hai bên có thể giữ được 2 hàng chân cắm 1x10 với một chút không gian để xê dịch. Bo mạch sẽ ép nhẹ vào bốn cái trụ dọc, giữ cho các chân cắm nằm gọn trong lỗ. Khi mọi thứ đã dính với nhau, việc hàn cả 40 lỗ chân cắm sẽ dễ dàng hơn rất nhiều.

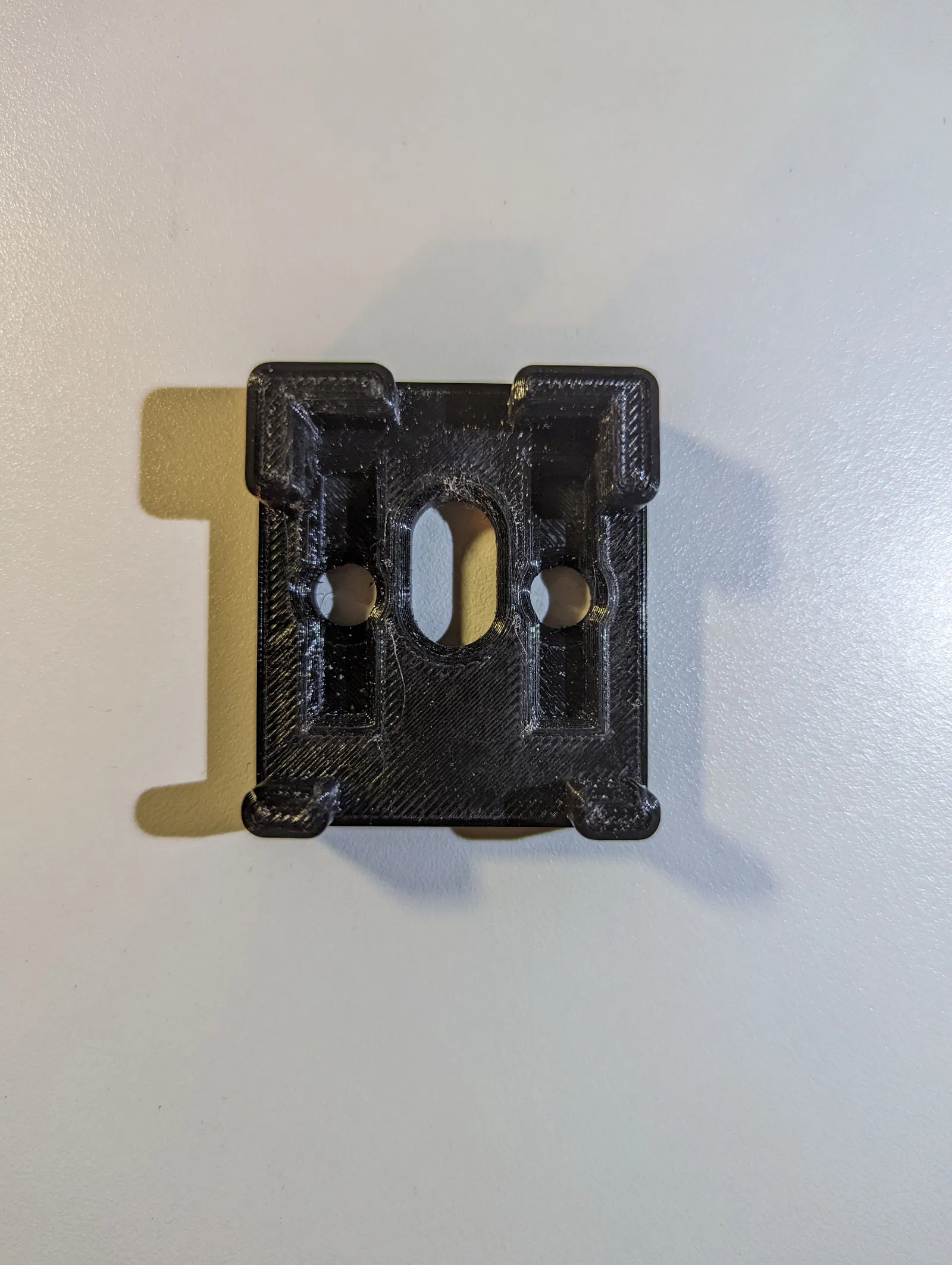

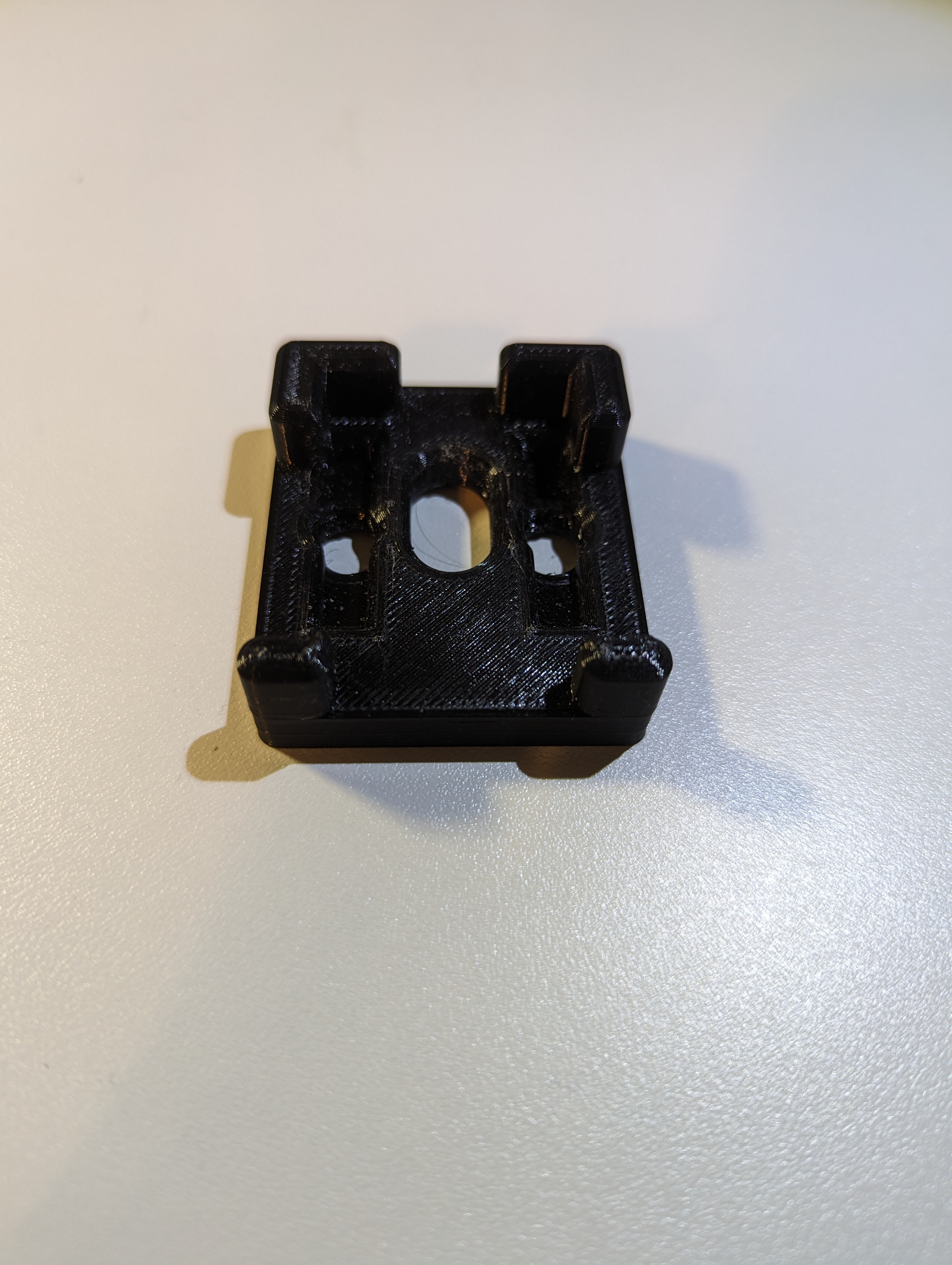

Và khi cái độ ma sát giữ mọi thứ lại làm cho việc lấy thành phẩm ra khó khăn, anh em cứ dùng mấy cái lỗ tiện lợi ở dưới đáy để nhẹ nhàng đẩy cái cụm lắp ráp ra và nạp cái tiếp theo!

In cái này nằm phẳng, không cần support, và tui khuyên dùng vật liệu chịu nhiệt tốt như PETG hoặc cao hơn, tại nó sẽ tiếp xúc với nhiệt độ cao.

Tui chỉ mới xài thử với mấy cái D1 Mini hiệu lạ, nhưng nó cũng nên hoạt động tốt với mấy cái Wemos ESP32-WROOM D1 Mini dựa trên bản vẽ CAD hiện có.
