Vỏ Hộp Cho Seeed Grove 4-Channel SPDT Relay

Ờ ờ, nó có kèm cái hộp luôn á (tui cũng bất ngờ, đọc lướt qua không để ý kỹ mới ghê!). Nhưng mà tui muốn có cái chắc chắn hơn, có chỗ giữ dây cáp nữa nên tui làm cái này.

Nếu mấy bạn dùng cái này cho ứng dụng điện áp cao thì nhớ trang bị đủ kiến thức cần thiết nha, không thì tìm người giúp đỡ hoặc làm dự án khác đi, điện đóm mà lơ là coi chừng cháy nổ hay nguy hiểm lắm á.

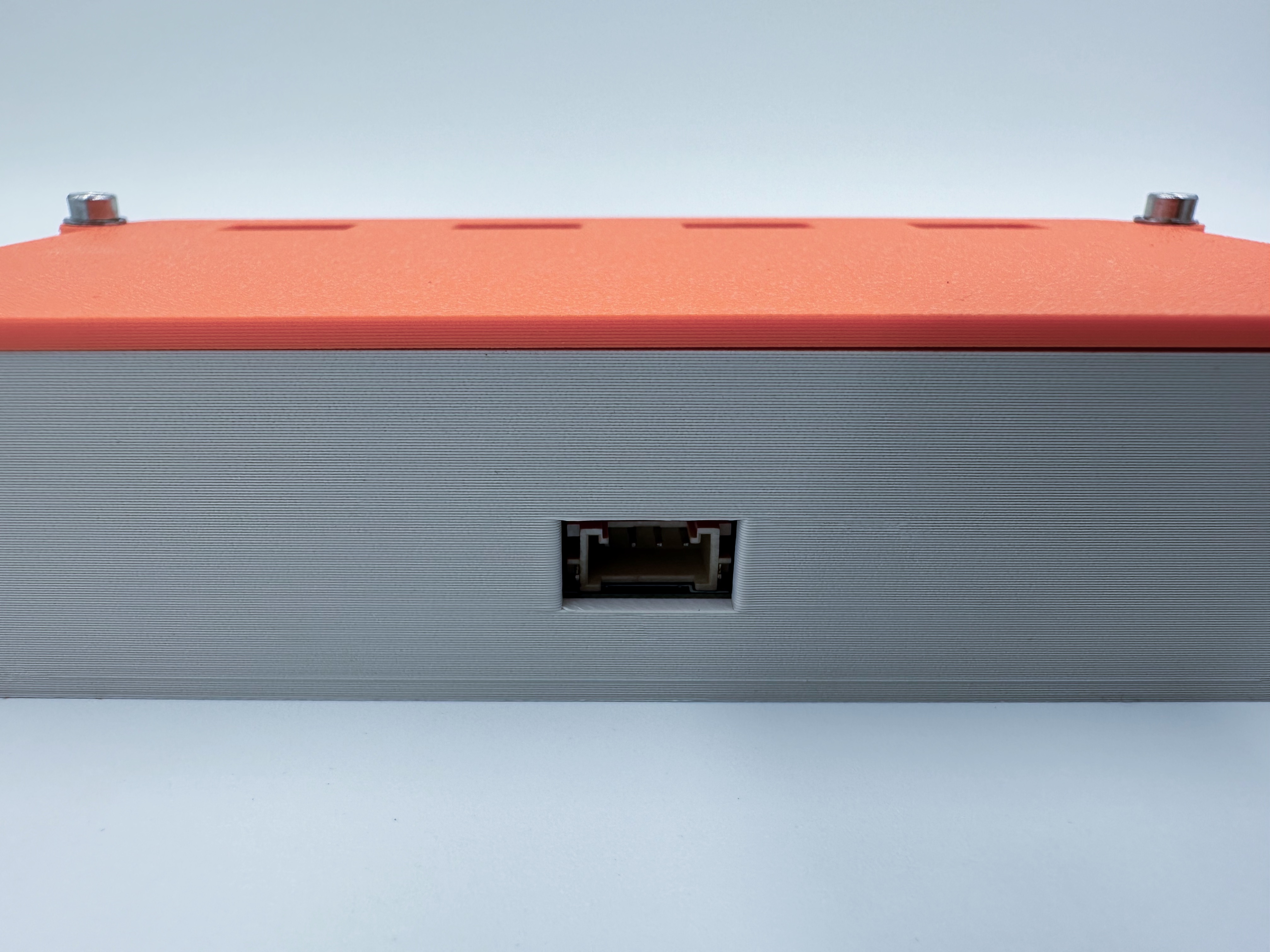

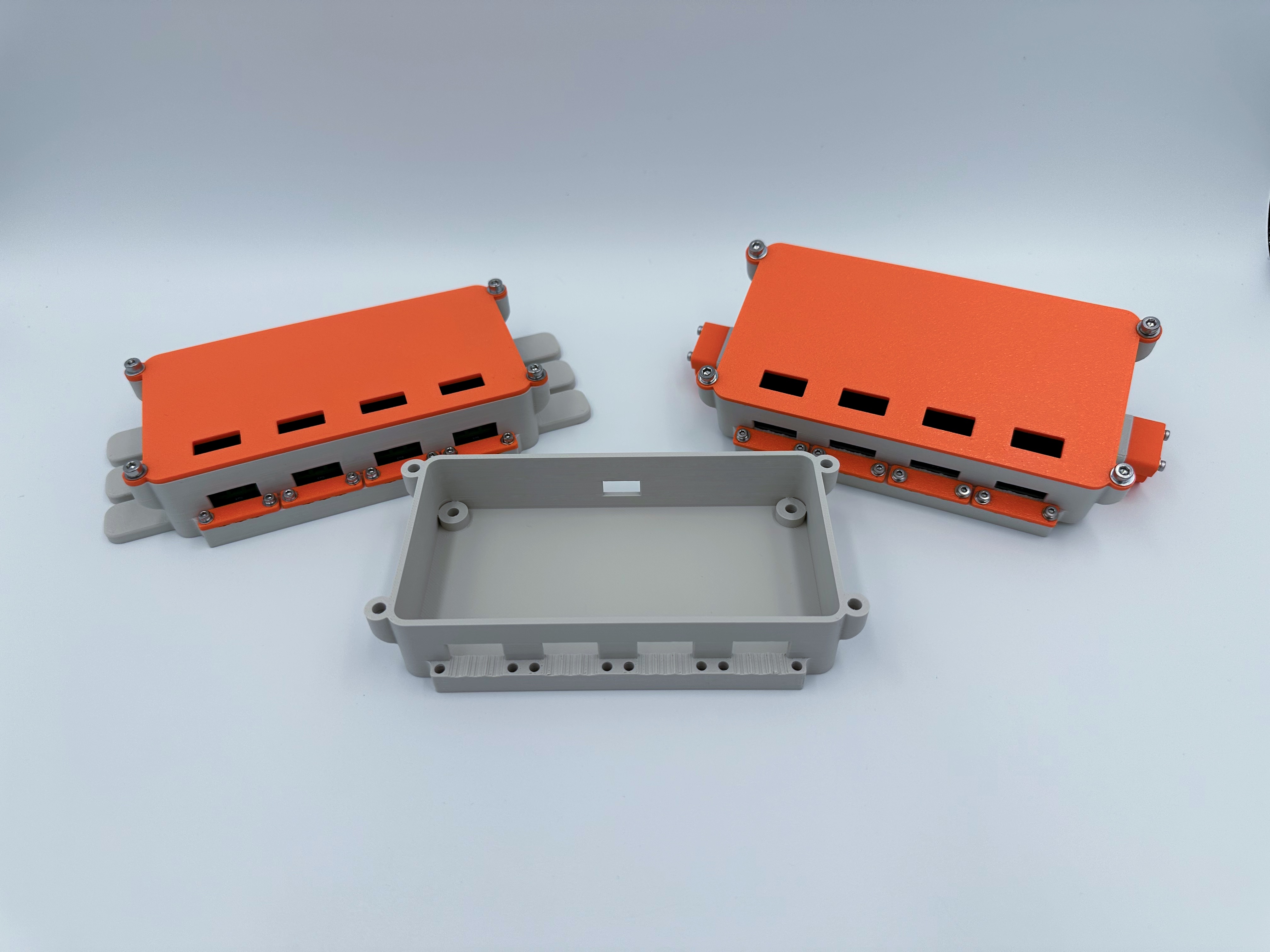

Có mấy tùy chọn hộp nè:

• Hộp cơ bản (không có tùy chọn gắn)
• Tùy chọn gắn ống 12mm (ừ thì hơi lạ, nhưng tui có mục đích cả đó!)
• Tùy chọn gắn bằng nam châm với nam châm đĩa 8x2mm
• Tùy chọn gắn bằng ốc vít

Cần chuẩn bị để lắp ráp

• 8x ốc cấy Ruthex M3 hoặc cỡ tương đương
• 8x ốc cấy CNC Kitchen/Ruthex M2 hoặc cỡ tương đương (+4 cho tùy chọn gắn ống 12mm)
• 8x ốc vít M2x6 kèm long đền
• 8x ốc vít M3x8 kèm long đền
• (Cho tùy chọn ống 12mm) 4x ốc vít M2x14 hoặc M2x16 kèm long đền
• (Cho tùy chọn gắn nam châm) 6x nam châm đĩa 8x2mm

Lắp ráp

Mấy cái ốc cấy này đa số cần hơi khéo léo một chút để không làm chảy cái hộp. Tui làm sạch sẽ ngon lành chỉ với chút cẩn thận.

Gắn tổng cộng 8 cái ốc cấy M3 vào các góc trên dưới của thân hộp chính.

Tiếp theo, gắn 8 cái ốc cấy M2 dọc theo chỗ đặt các kẹp giữ dây cáp.

Nếu bạn dùng tùy chọn gắn ống 12mm, hãy gắn 2 ốc cấy M2 vào các lỗ ở mỗi bên.

Nếu bạn dùng tùy chọn gắn nam châm, cho một ít keo lên mỗi lỗ rồi dùng dụng cụ ghim nam châm vào.

Lau sạch keo thừa và để khô.

Tui chọn vị trí nam châm như vậy là vì bo mạch này có các relay cơ học, có thể bị ảnh hưởng nếu nam châm đặt quá gần hoặc bên dưới các relay.

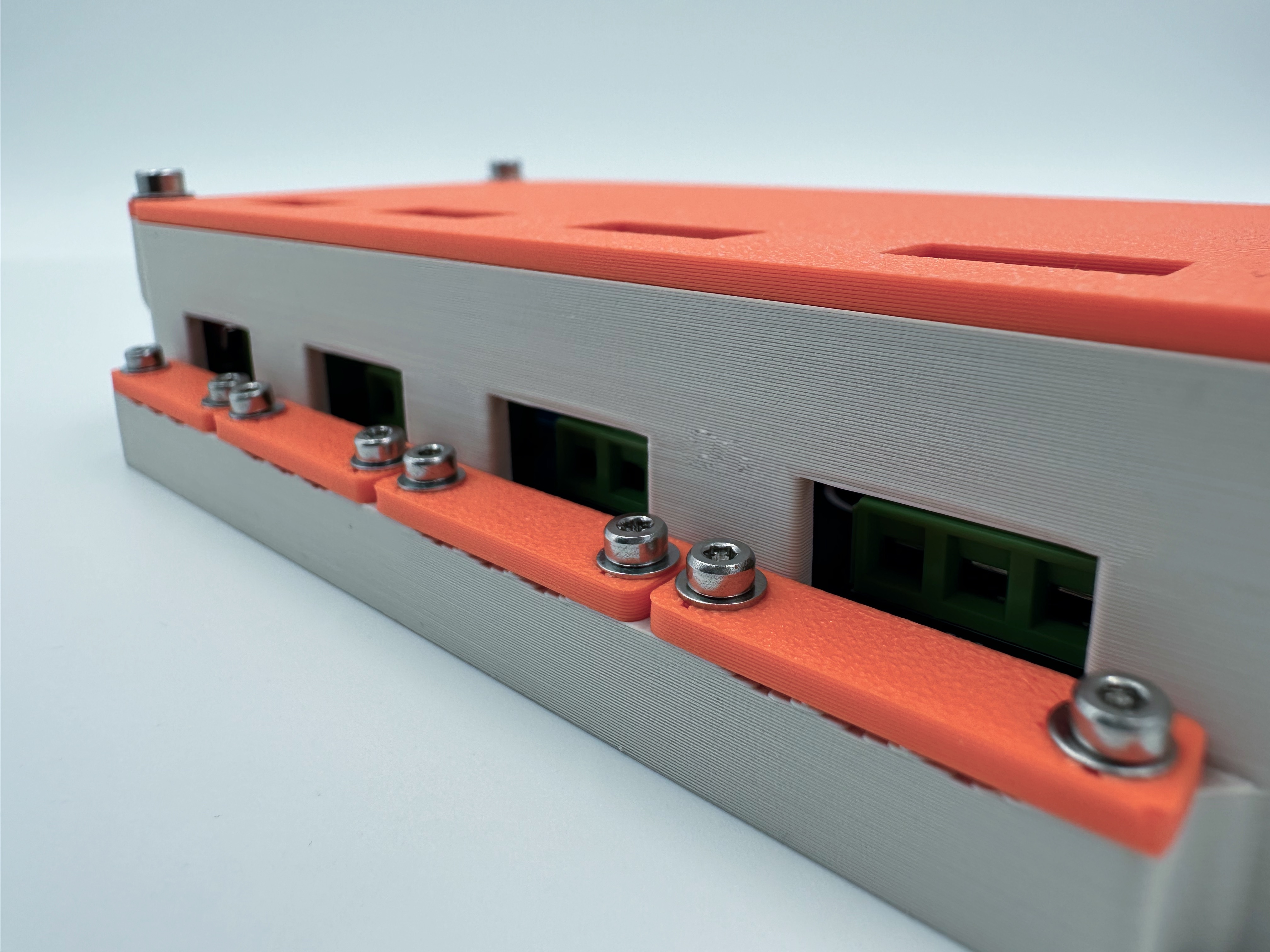

Gắn các kẹp giữ dây cáp bằng ốc vít M2x6 và long đền M2.

Lắp bo mạch vào phần đế bằng ốc vít M3x8 và long đền ở mỗi góc.

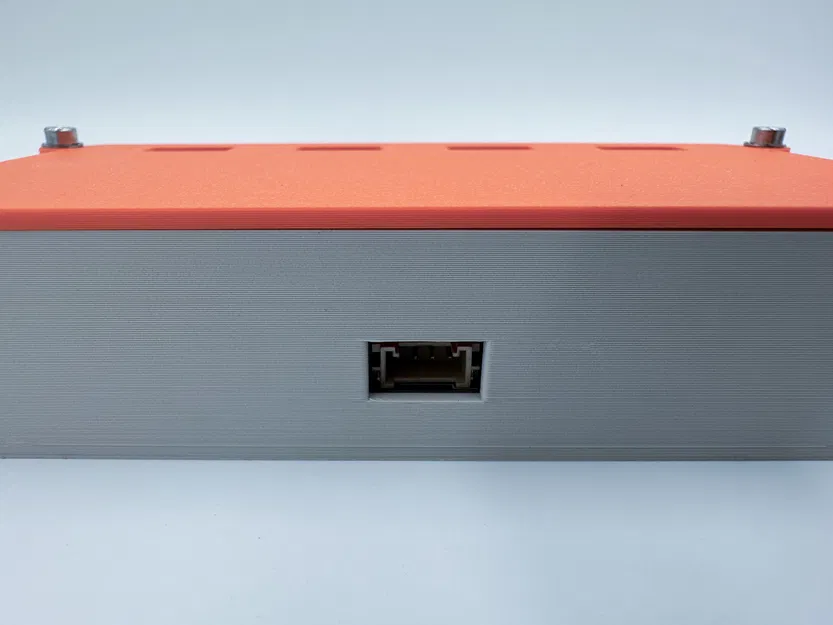

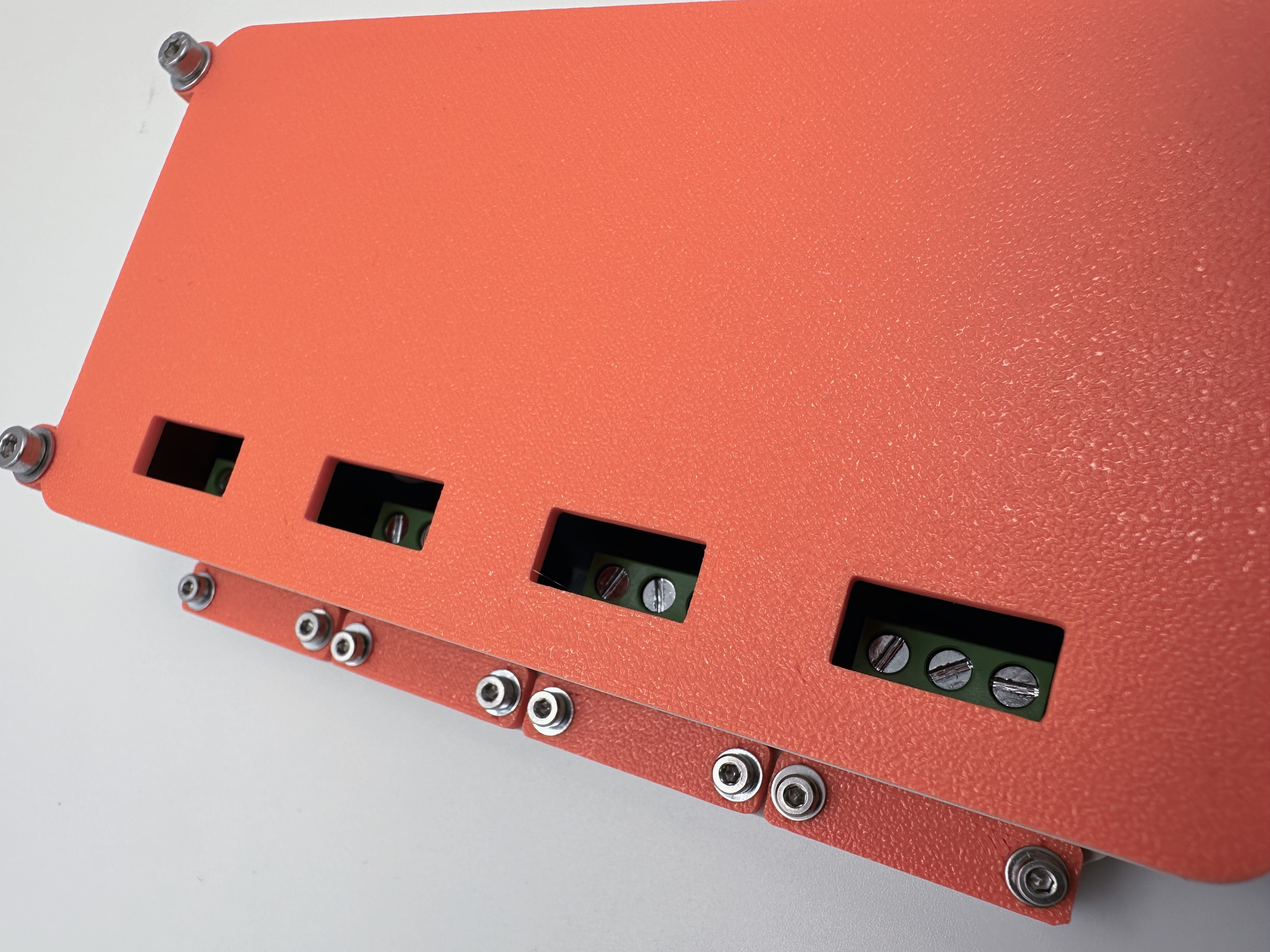

Lắp nắp hộp vào bằng 4 ốc vít M3x8 và long đền.

Nếu dùng tùy chọn ống 12mm, hãy gắn các kẹp giữ bằng ốc vít M2x14/16 và long đền.

Chúc mừng, bạn đã hoàn thành!
