Đầu nối chống nước Wago 221 Inline 3 mảnh

Tác giả chuyskywalker

Lượt tải
241
Lượt thích
46
Lượt coi
1.614

File 4 13,8 MB

  • wago_3_inline_v1_1765834292.stepSTEP · 1,6 MB
  • wago_3_inline_v1_1765834293.stlSTL · 6,9 MB
  • wago_3_inline_v1_1765834294.f3dF3D · 2,8 MB
  • wago_3_inline_v1_1765834295.3mf3MF · 2,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

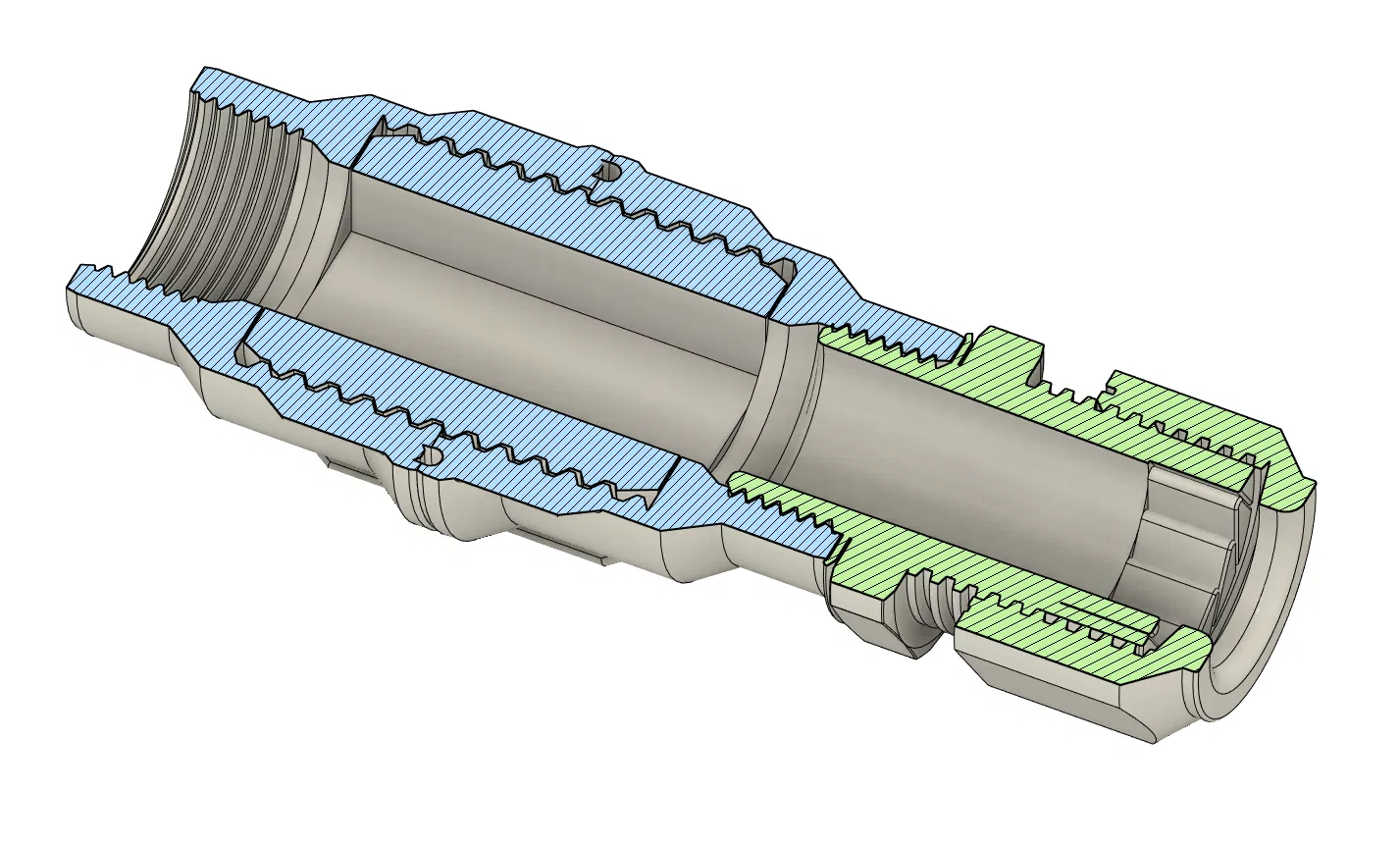

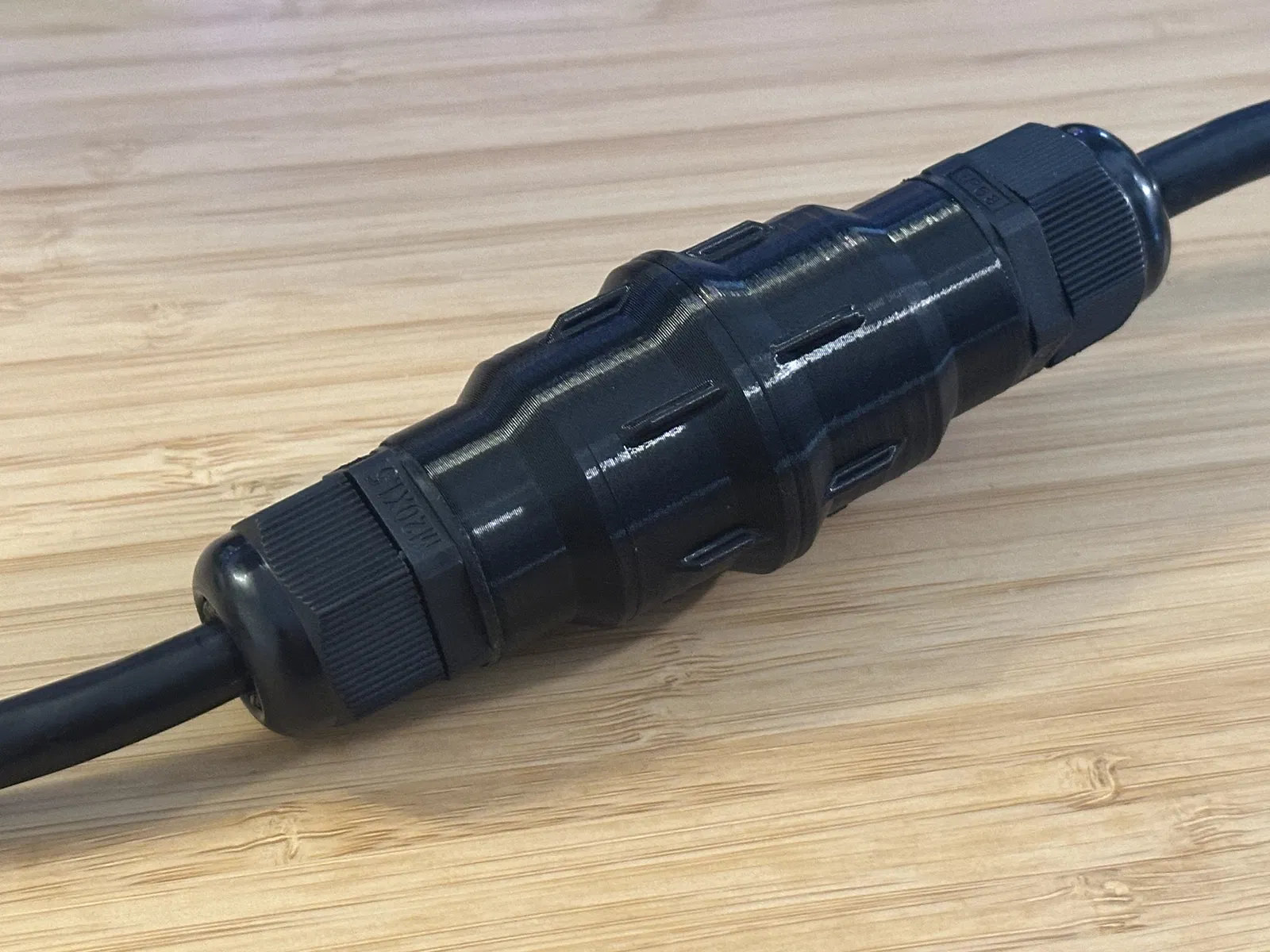

Mô hình gồm 3 phần, khi kết hợp với một vài Ống nối cáp M20x1.5 và một mẩu sợi TPU 1.75mm, bạn có thể đấu nối kết nối 3 dây và giữ cho nó khô ráo.

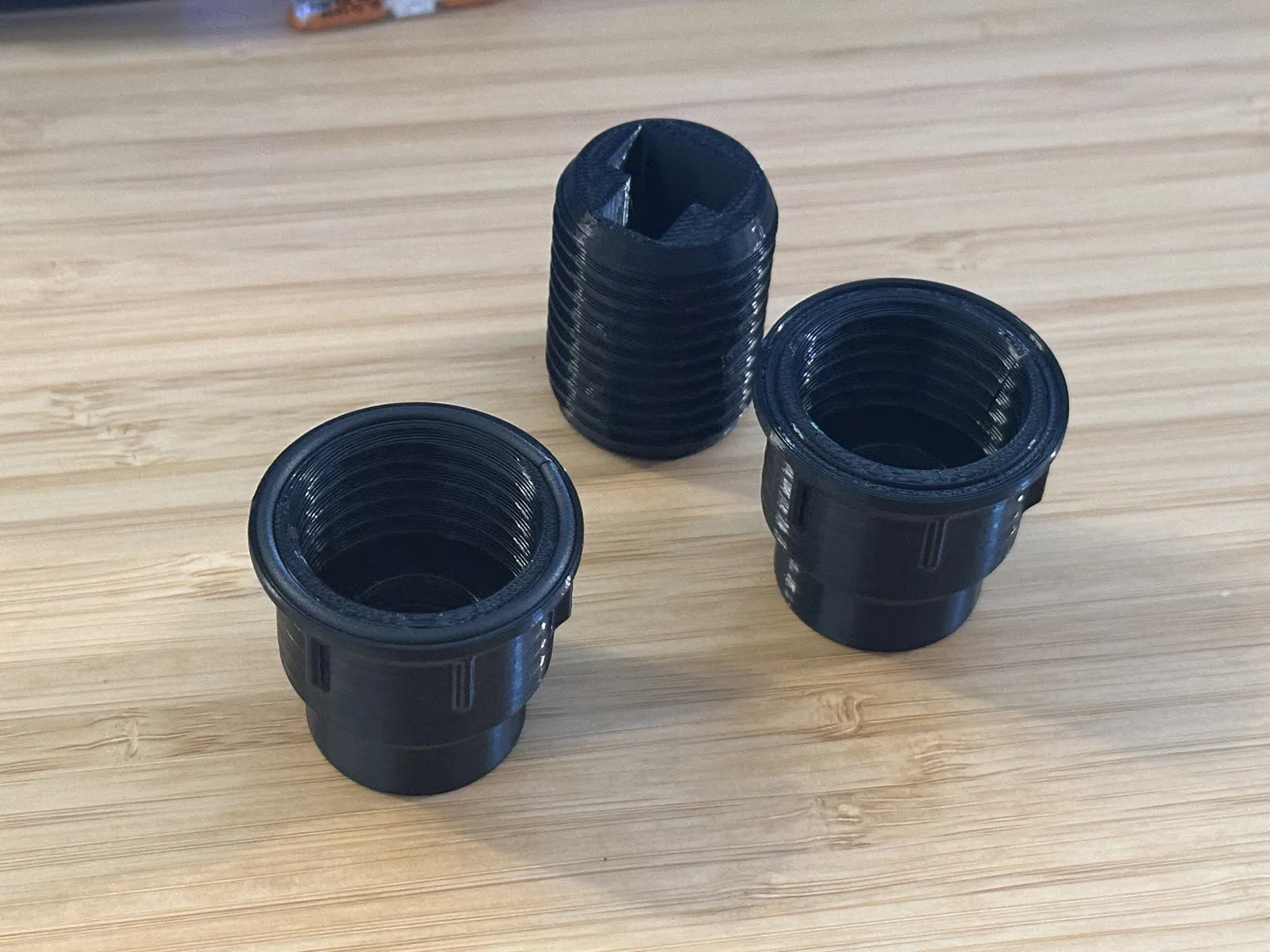

Tôi khuyên bạn nên in phần bên trong với vành ngoài và các nắp với vành bên trong vì tất cả các bộ phận đều có một số cạnh tương đối mỏng. Không cần hỗ trợ. Chiều cao lớp 0.2mm, thành dày 0.4mm. 3 lớp thành và 25% mật độ.

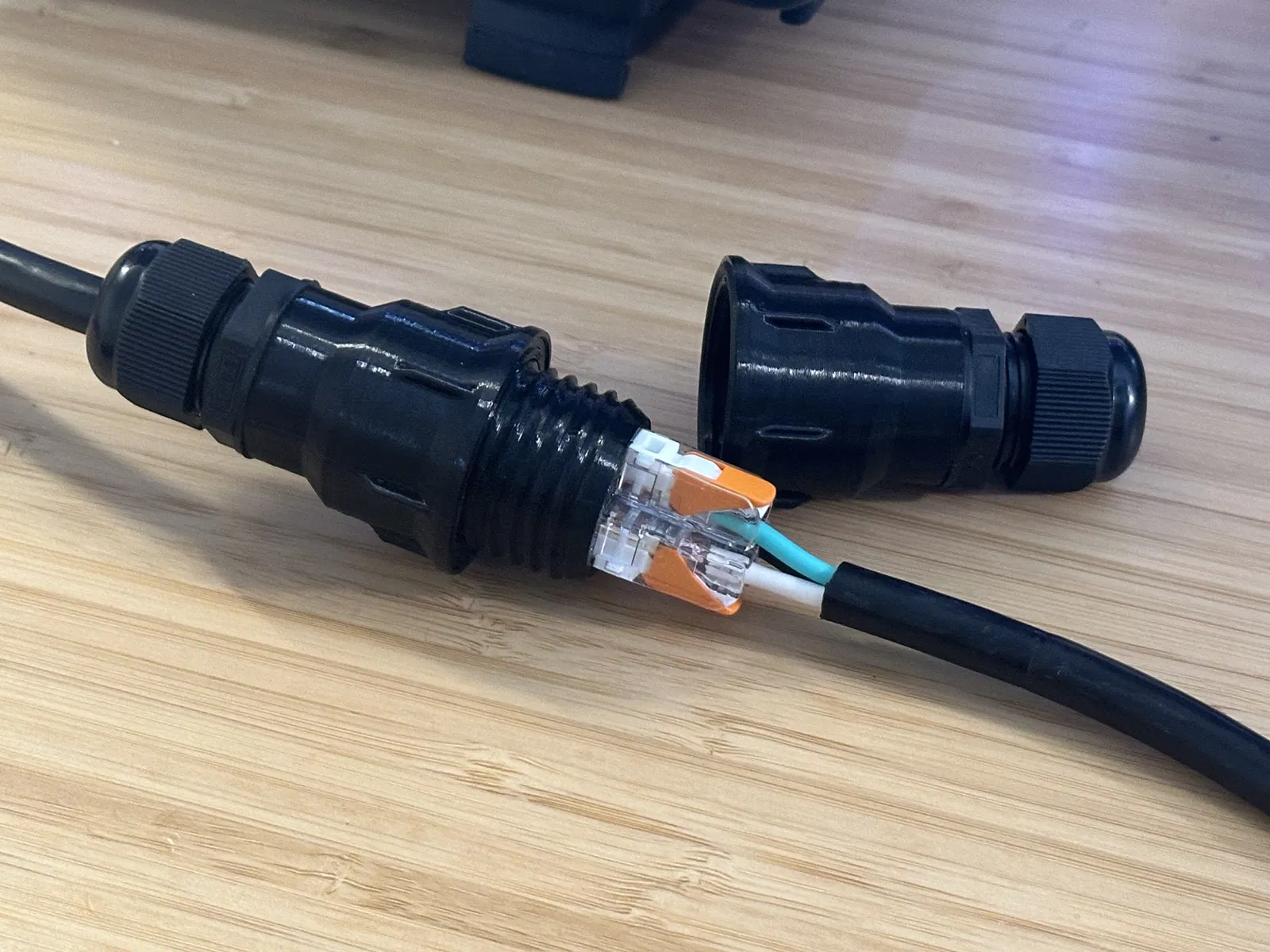

Lắp ráp khá đơn giản; luồn mỗi dây qua một đầu nối cáp và đầu nối, và lắp phần bên trong vào một bên. Cố định các Wago vào các sợi dây và lắp chúng như trong hình (hai cái ở dưới cùng là "ngược" trong khi cái đơn là đối diện).

Trượt và vặn chặt mọi thứ, lắp TPU vào mặt có rãnh sâu hơn, và siết chặt phần bên trong & các đầu nối, sau đó các đầu nối cáp vặn vào các đầu nối, rồi đóng các đầu nối cáp quanh dây còn lại.

Bao gồm tệp STEP để nhập chất lượng cao, STL cho những ai cần và tệp nguồn Fusion360 nếu bạn cần sửa đổi.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3dstepstl
Số file mô hình
4
Tổng dung lượng
13,8 MB
File lớn nhất
6,9 MB
