Bộ Trang Trí Khung Sunlu Terminator T3

Như tên gọi đã gợi ý, bộ kit này có ít giá trị ngoài tính thẩm mỹ. Mục đích của bộ kit này là để thêm một chút màu sắc cho khung máy in 3D Sunlu Terminator T3 vốn dĩ đã nhàm chán và không mấy hấp dẫn.

Công dụng thực tế duy nhất tôi có thể nghĩ đến cho bộ kit này là các tấm che rãnh V sẽ ngăn các sợi nhựa thừa tích tụ trong các thanh nhôm định hình phía dưới, và vì tôi thích in trên mặt kính trơn, nên việc in các tấm che rãnh V, đặc biệt là những tấm dài hơn, là một chỉ báo thực sự tốt về mức độ hoạt động hiệu quả của hệ thống ABL.

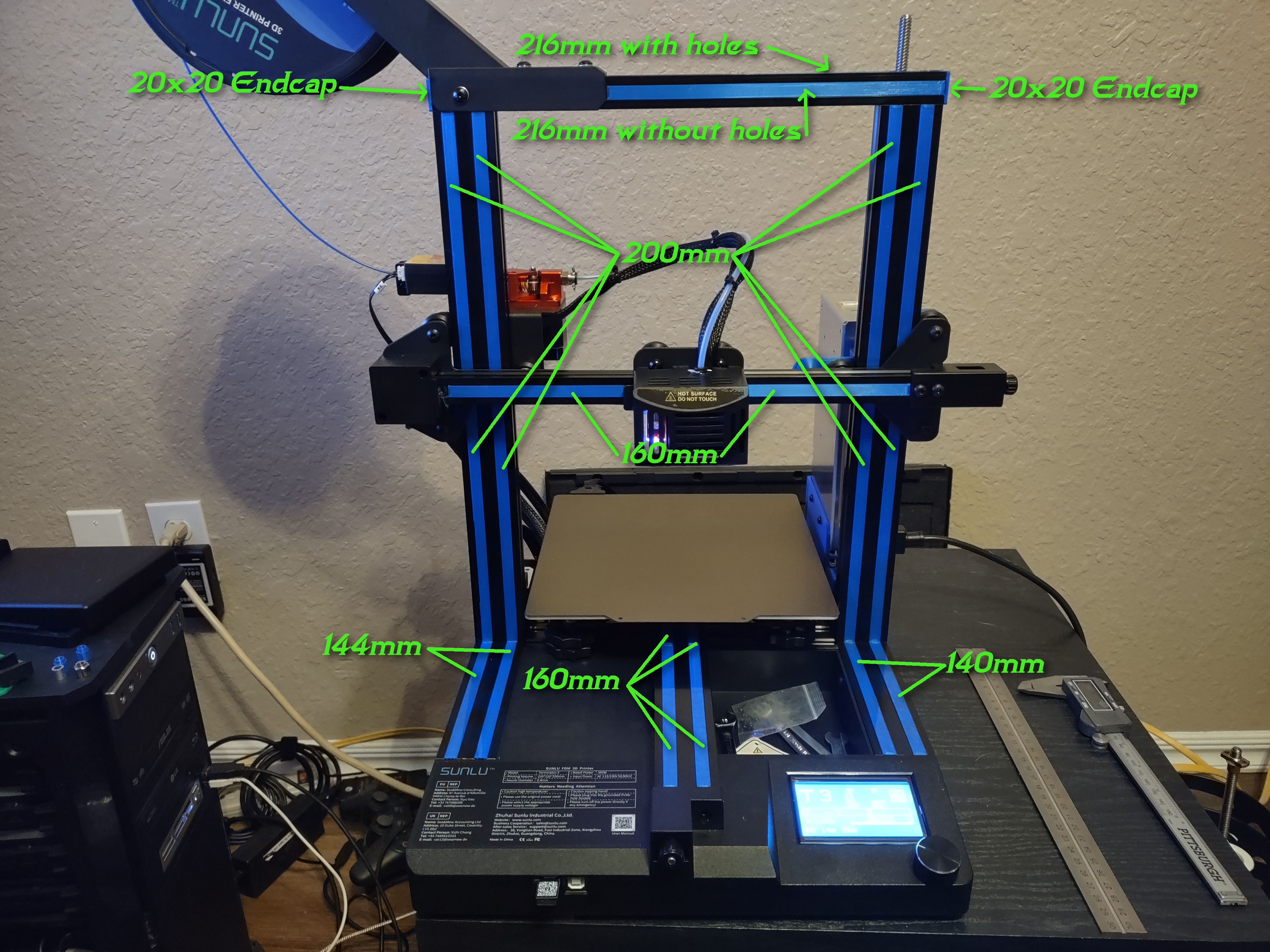

Đối với các tấm che rãnh V, có một số tệp có tên cho biết chiều dài in chưa được thay đổi kích thước của chúng. Mọi thứ trong bộ kit này đều được thiết kế để in trên máy Sunlu T3, vì vậy bất kỳ tấm che nào không vừa với bàn in của T3 đều có chiều dài bằng ½. Ví dụ, thanh nhôm ngang phía trên của T3 có kích thước 330mm. Các tệp dành cho thanh nhôm định hình đó đối với những người không sử dụng giá đỡ cuộn dây do Sunlu T3 cung cấp, “V-Slot_Cover_165mm.stl” và “V-Slot_Cover_SH_165mm.stl” mỗi cái có kích thước 165mm. Lý do có hai tệp có tấm che dài 165mm là vì phía trên cùng của thanh nhôm định hình đó có 4 lỗ vít cho phần cứng M5 kết nối nó với các trụ dọc 20x40. Nếu bạn chưa đoán ra, thì “SH” trong tệp sau cùng có nghĩa là “screw holes” (lỗ vít).

Hai nắp bịt cho thanh nhôm định hình 20x20 phía trên của cổng trục X có tên tệp là “20x20_Endcap_2S.stl” và các nắp bịt 40x40 cho mặt sau của máy in có tên là “40x40_Endcap_Screwless_Base.stl”.

Quay lại với các tấm che rãnh V… Điều này đáng lẽ không cần phải nói, nhưng tôi vẫn sẽ đề cập: KHÔNG lắp bất kỳ tấm che rãnh V nào này ở nơi bánh xe POM di chuyển. Tôi cũng xin lưu ý rằng không có chiều dài nào của các tấm che này tính đến bất kỳ tùy chỉnh nào bạn đã thực hiện, các phụ kiện, v.v. Nếu bạn không thích thiết kế lại bất kỳ bộ phận nào trong số này để phù hợp với máy móc tùy chỉnh của mình, bạn có thể in một tấm che khe dài hơn một chút so với khe hở bạn muốn che, và cắt nó bằng kìm cắt phẳng.

Trong bộ kit này, có một tệp tên là “V-Slot_Cover_Joiner.stl” mà tôi đã sử dụng để kết nối hai phần của tấm che rãnh V cho các máy in khác. Tôi đã dự định dán từng nửa tấm che rãnh V này lại với nhau bằng bộ phận này, nhưng các khe rãnh V trên khung máy Sunlu của tôi chặt hơn so với các máy khác của tôi, vì vậy hai nửa của các tấm che dài hơn vẫn giữ nguyên vị trí mà không cần dán. Hơn nữa, việc dán bộ phận nối liền này vào các tấm che sẽ làm cho bộ phận được dán trở nên quá cứng nhắc để có thể gắn vào các rãnh, vì vậy tôi không sử dụng chúng. Tệp này có ở đây để nếu các tấm che này quá lỏng với máy của bạn, bạn có thể dán hai nửa lại với nhau và chúng sẽ giữ nguyên vị trí sau khi lắp.

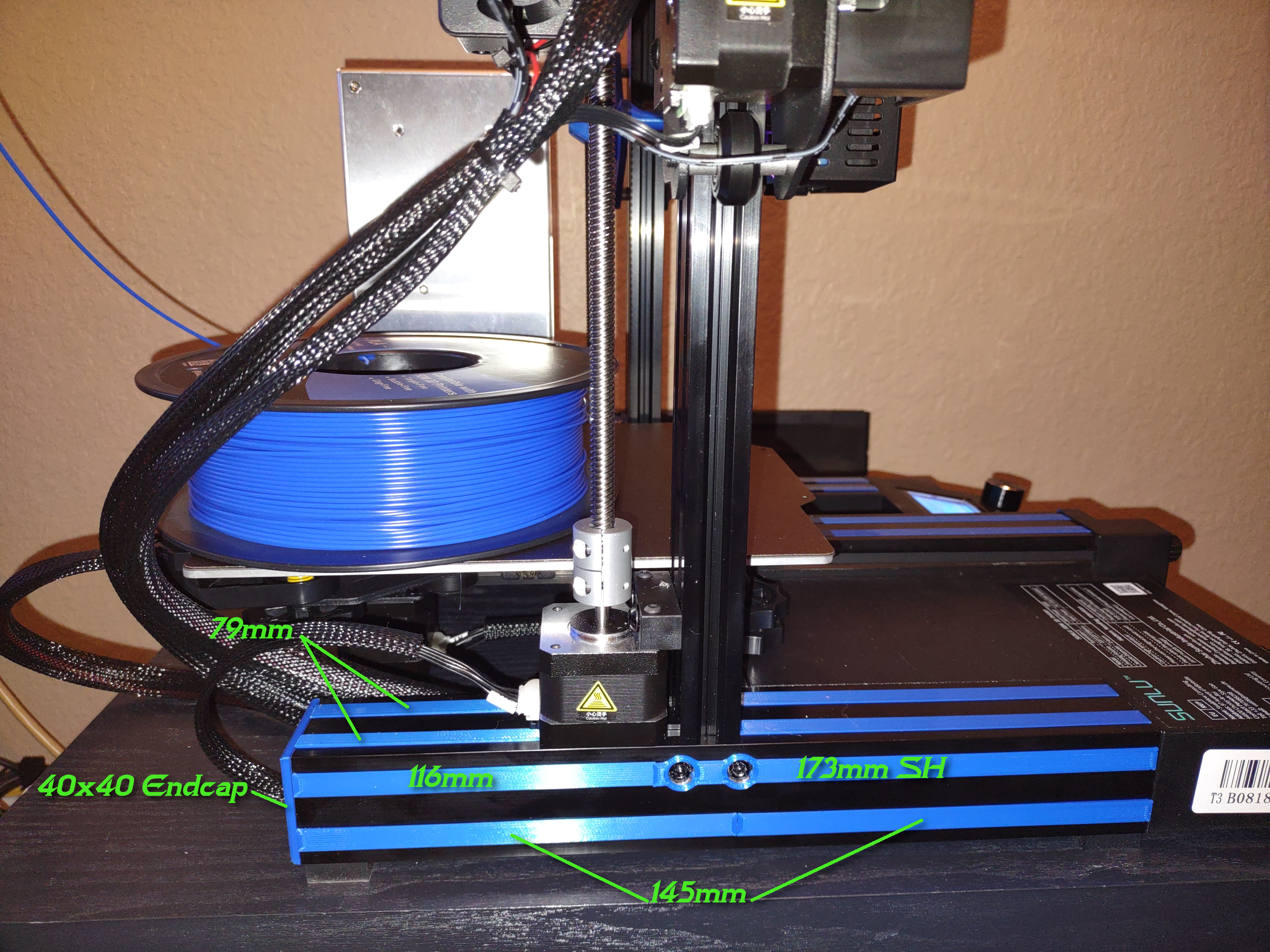

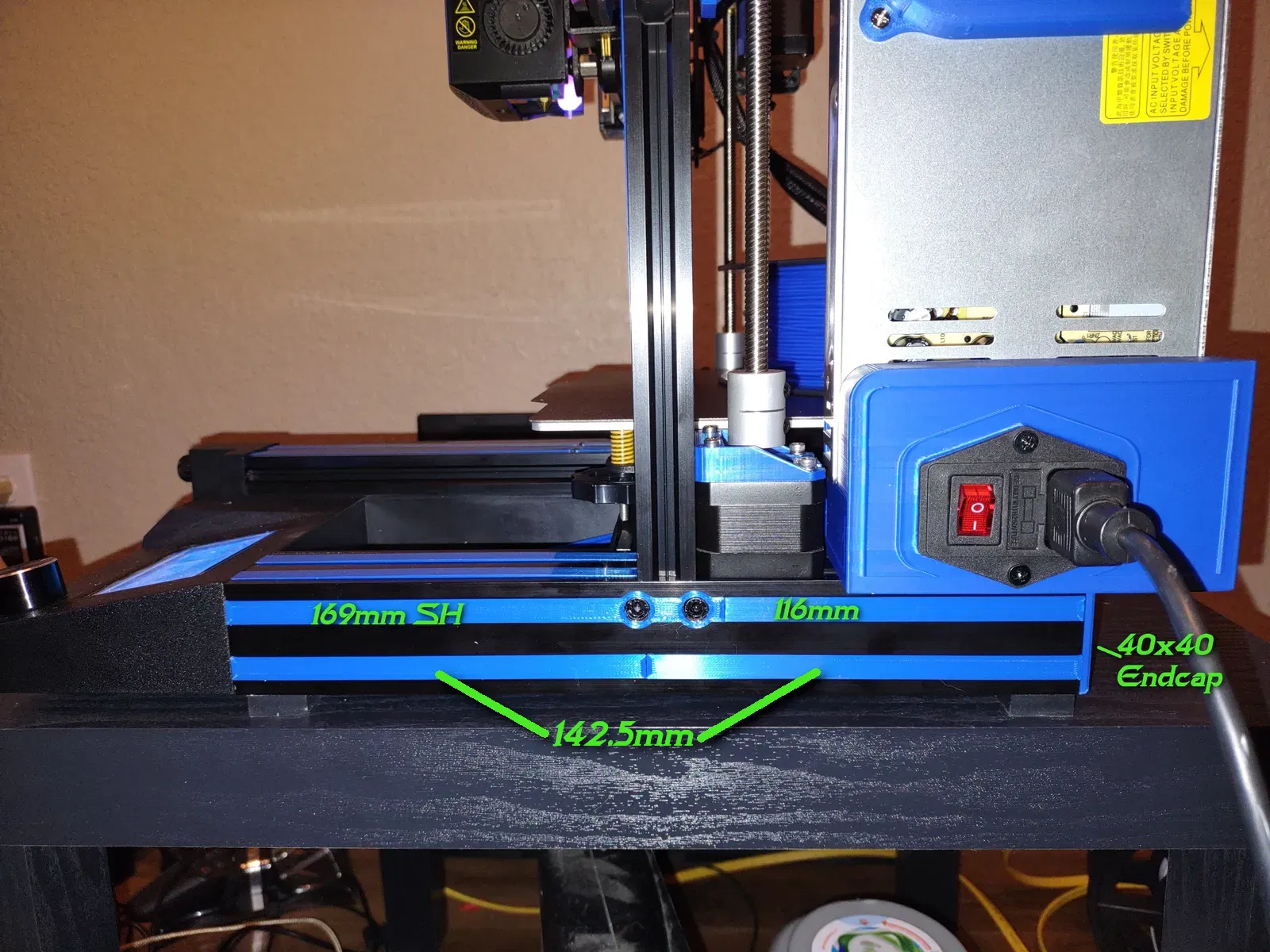

Tôi đã nhầm khi cho rằng khung máy Sunlu T3 có kích thước tương đương với Creality Ender 3 và tôi có thể sử dụng Bộ kit trang trí Ender 3 của mình, nhưng Sunlu đã có một số thay đổi thiết kế thú vị. Các thanh nhôm định hình 40x40 phía dưới không chỉ khác về chiều dài so với Ender 3, mà còn có chiều dài khác nhau cho mỗi bên. Thanh nhôm bên trái dài hơn thanh nhôm bên phải 6mm, vì vậy chiều dài tấm che cho các thanh nhôm định hình này khác nhau ở mỗi bên của máy. Thanh nhôm 20x40 ở giữa ngắn hơn và cũng được gắn theo chiều ngang. Bộ kit này có ở đây vì có quá nhiều điểm khác biệt tinh tế để sử dụng bộ kit Ender một cách tùy tiện. Mặc dù một vài tấm che trong số này được lấy trực tiếp từ Bộ kit trang trí Ender3 của tôi, nhưng hầu hết các tấm che này là dành riêng cho Sunlu T3. Nếu bạn đang tìm cách làm đẹp cho Ender 3 của mình, hãy xem Bộ kit trang trí Ender3 của tôi tại: /3d-model/bo-kit-trang-tri-cho-creality-ender3/files
