Giá đỡ tường Wera Kraftform Micro (Parametric) cho Bảng điều khiển

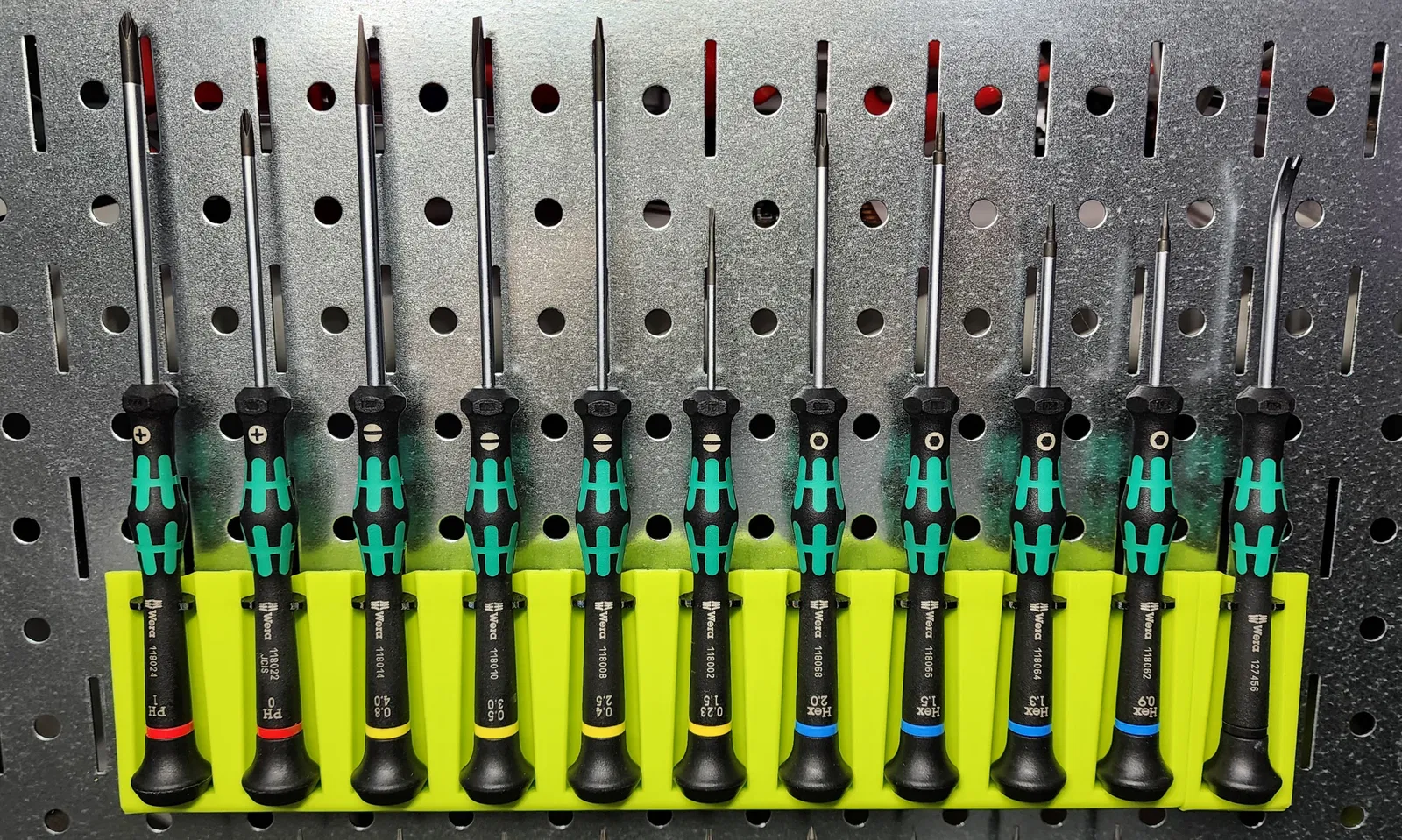

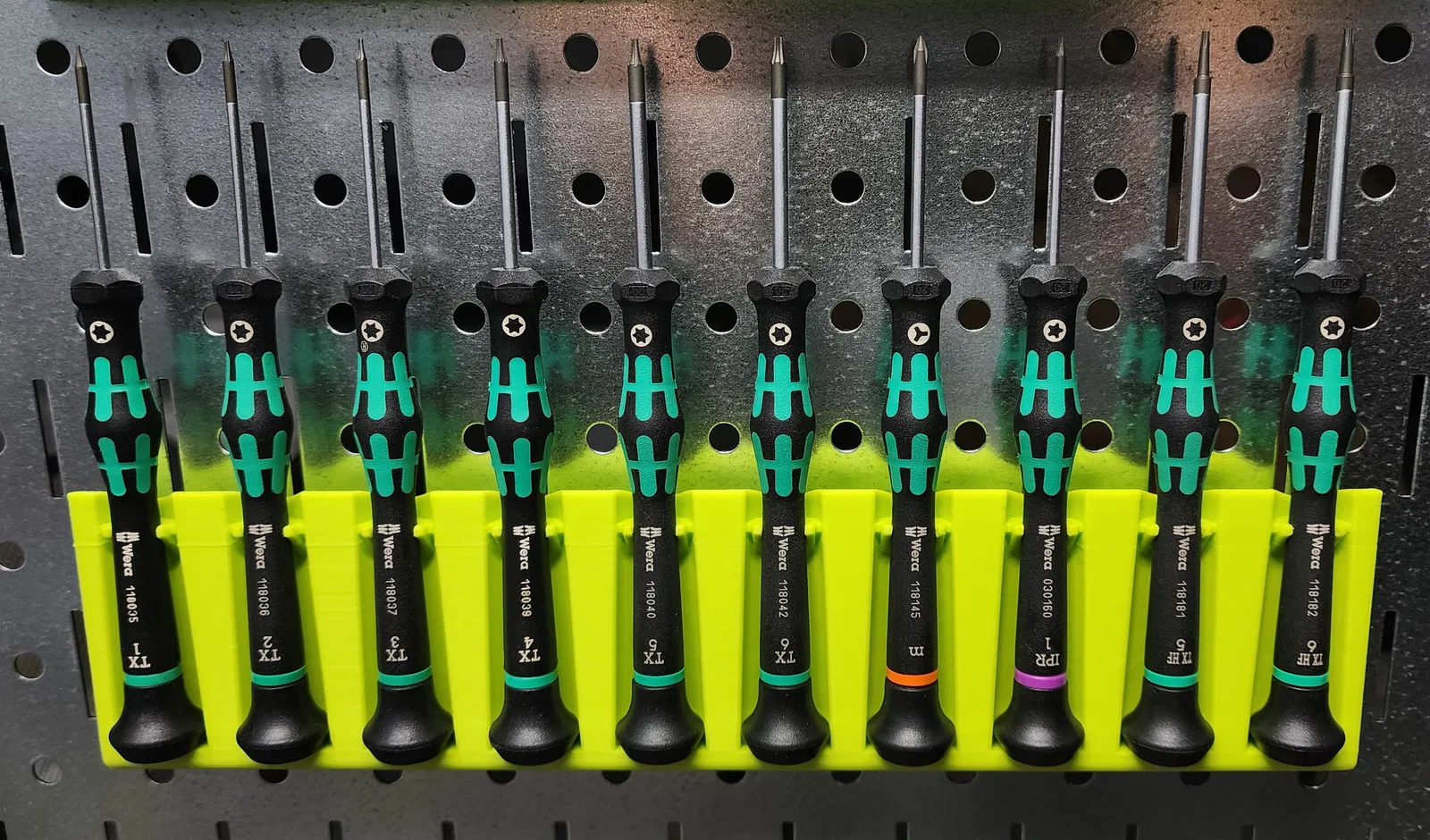

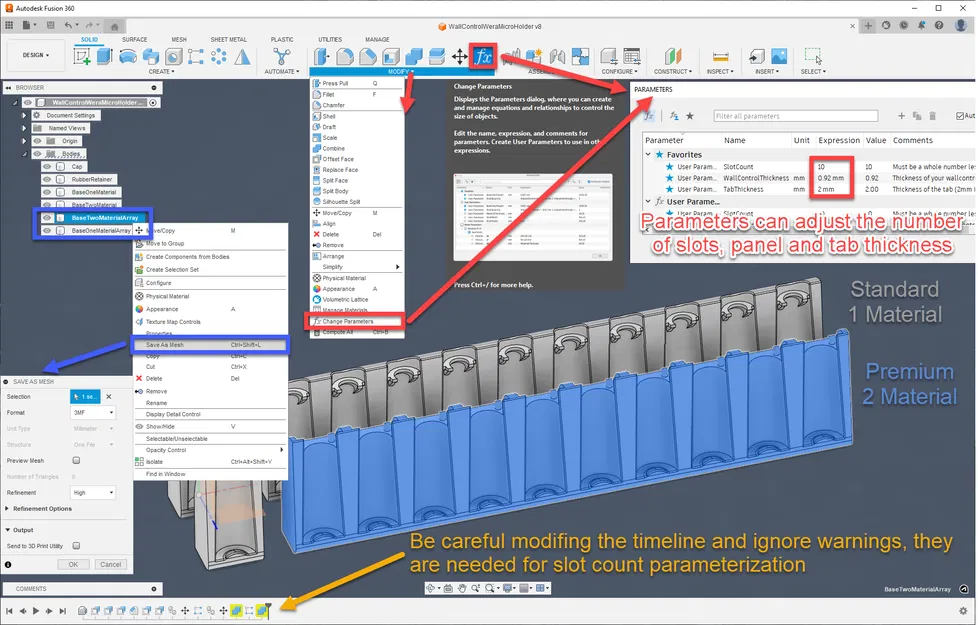

Giá đỡ lưu trữ tùy chỉnh (Parametric) để gắn bất kỳ số lượng tua vít Wera Kraftform Micro nào lên bảng điều khiển Wall Control. Tệp sao lưu Fusion360 đã được bao gồm, tôi cũng đã thêm ảnh hướng dẫn để giúp thay đổi các tham số. Các tham số của mô hình cho phép điều chỉnh số lượng tua vít được giữ. Điều chỉnh cho độ dày bảng Wall Control của bạn, nó được thiết lập sẵn cho bảng mạ kẽm, bạn có thể cần điều chỉnh để sử dụng với các bảng màu. Cuối cùng, chiều rộng của tab trượt vào các khe Wall Control có thể được điều chỉnh. Tôi đặt mặc định là 2mm, nếu bạn in giá đỡ 2 hoặc 3 khe thì có thể bạn muốn có một tab rộng hơn để tăng độ cứng. Tôi không khuyến nghị các tab rộng hơn cho giá đỡ >3 khe.

Nhiều tệp .3mf đã được xuất sẵn có sẵn. Giá đỡ từ 1 đến 10 khe được thiết kế để vừa với các bảng Wall Control mạ kẽm (ở cả hai phiên bản). Bạn có thể cần tinh chỉnh các tham số để có được độ vừa vặn hoàn hảo cho các bảng và tua vít của mình. (Thông thường tôi sẽ bao gồm cả tệp .stl, nhưng tôi đã có hơn 20 tệp và không muốn làm nó quá tải)

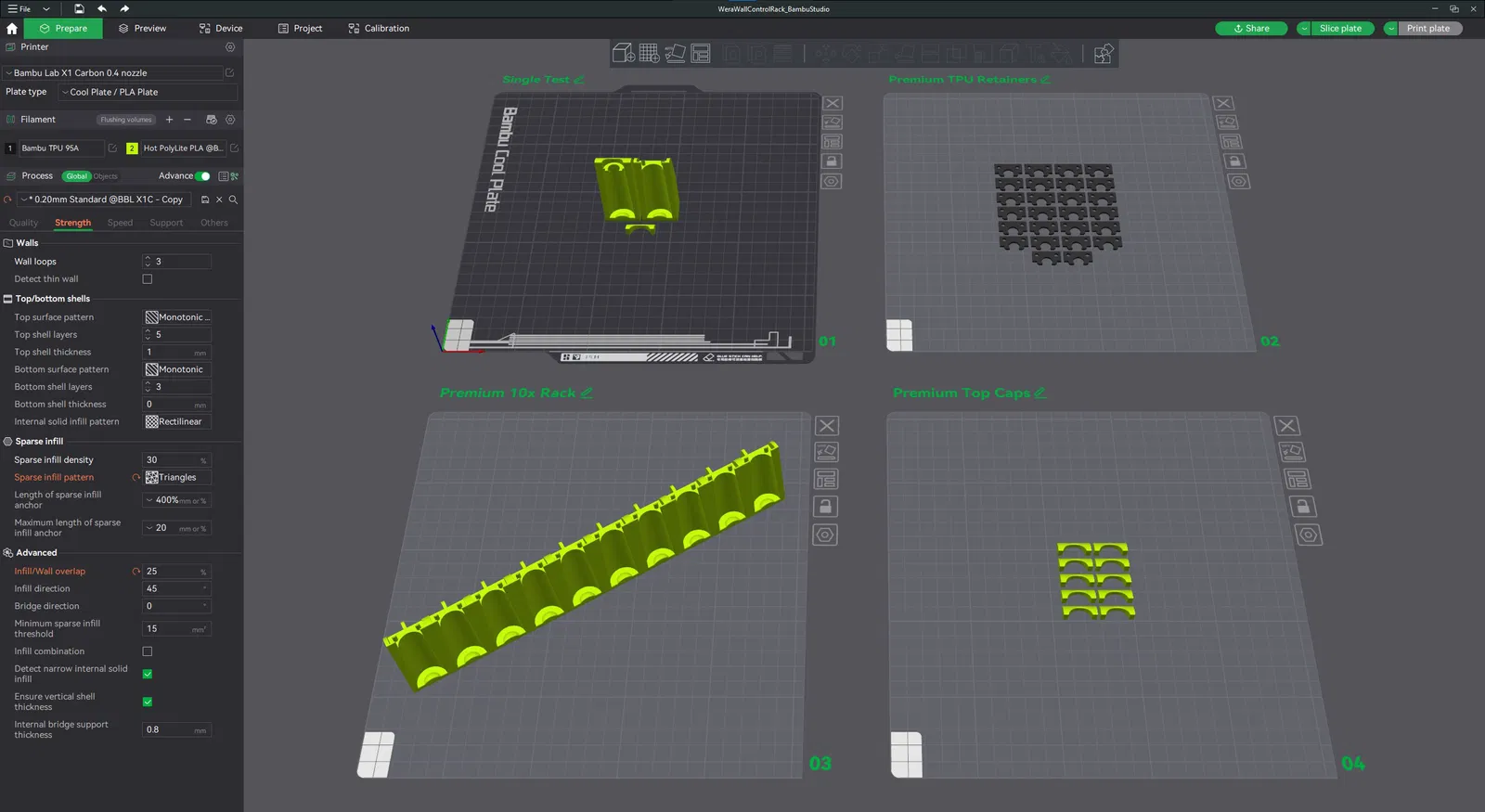

Tệp Bambu Studio .3mf được bao gồm để in dễ dàng bằng X1C. Sử dụng tùy chọn “Replace with STL” trên bảng thứ 3 để thay thế giá đỡ cao cấp 10 khe bằng tệp lưới bạn muốn.

Có hai phiên bản:

Tiêu chuẩn: Phiên bản một vật liệu, in không cần hỗ trợ. Nó được thiết kế để có độ khít chặt với lẫy, hãy dùng dũa hoặc cắt để chỉnh sửa cho phù hợp với tua vít của bạn. Tôi đang sử dụng PLA và nó hoạt động tốt, nhưng vật liệu linh hoạt hơn sẽ hoạt động tốt hơn.

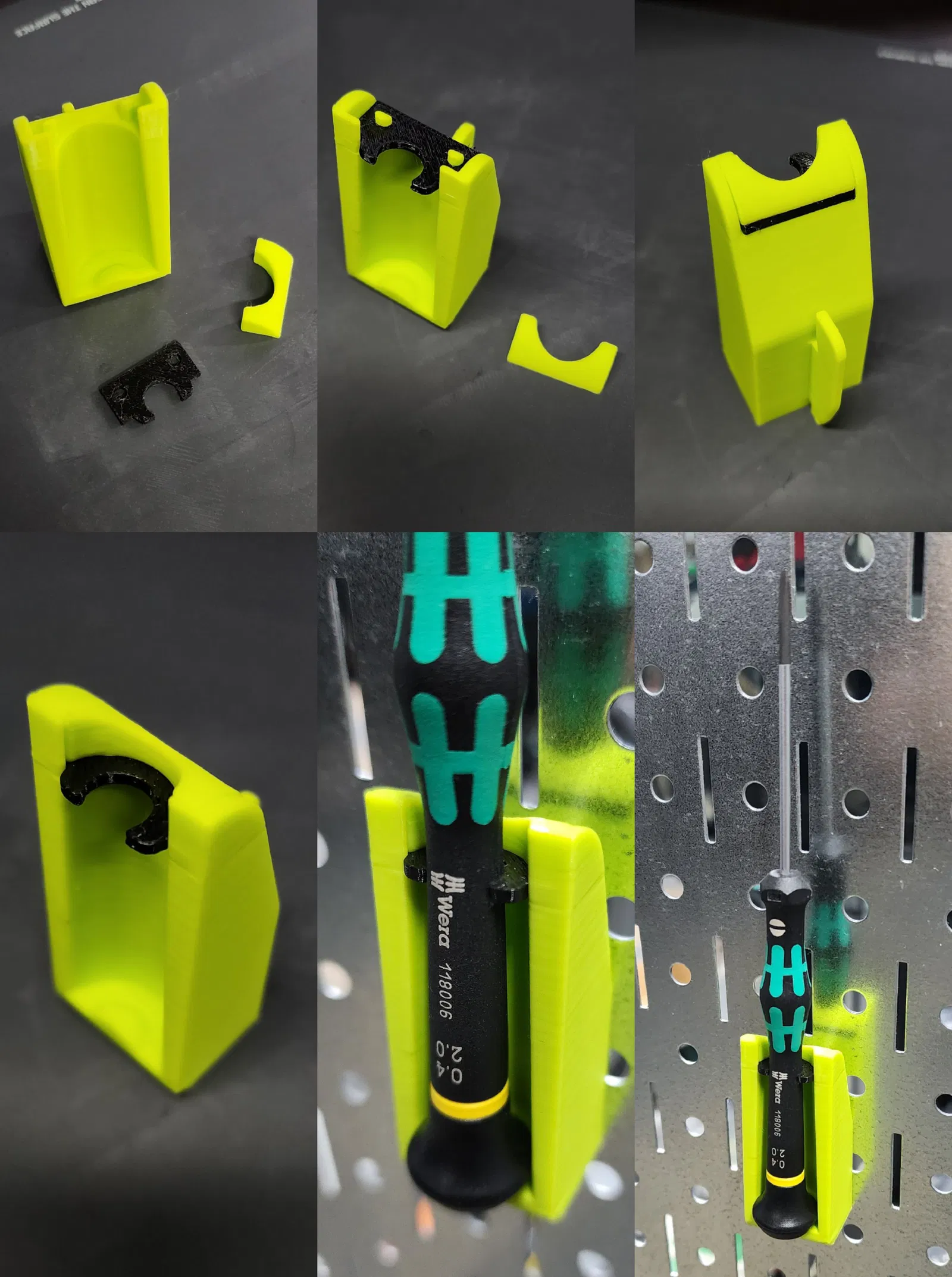

Cao cấp: Phiên bản 3 phần, 2 vật liệu, in không cần hỗ trợ. Nó được thiết kế để sử dụng bộ giữ TPU có thể ôm chặt tua vít và không làm hỏng bề mặt. Nắp được thiết kế để vừa khít với đế và giữ bộ giữ TPU tại chỗ mà không cần keo.

Hướng dẫn in:

• Vật liệu: PLA, PETG, hoặc ABS cho thân và nắp trên, sau đó TPU cho bộ giữ.
• Cài đặt in tiêu chuẩn cho các phần còn lại.
• Hãy cẩn thận để tránh bị cong vênh khi in, độ bám dính với bàn in là rất quan trọng để đảm bảo giá đỡ cuối cùng sẽ vừa với các khe (Có thể dùng brim để hỗ trợ).
• Giá đỡ ≥10 khe sẽ hoạt động, chỉ cần cẩn thận với việc bị cong vênh.
• In mô hình Test Print trước để đảm bảo bạn đã điều chỉnh các tham số chính xác.

Lưu ý:

• Nếu bạn muốn sửa đổi mô hình, hãy trượt dòng thời gian về trước thao tác sao chép, như vậy những thay đổi của bạn vẫn sẽ hoạt động với các tham số.
• Cẩn thận khi lắp và tháo giá đỡ, độ khít sẽ chặt và cần một thao tác cụ thể để khóa và mở các tab Wall Control.
  • Thực hành với các mô hình Test Fit nhỏ để đảm bảo nó sẽ vừa với bảng của bạn.

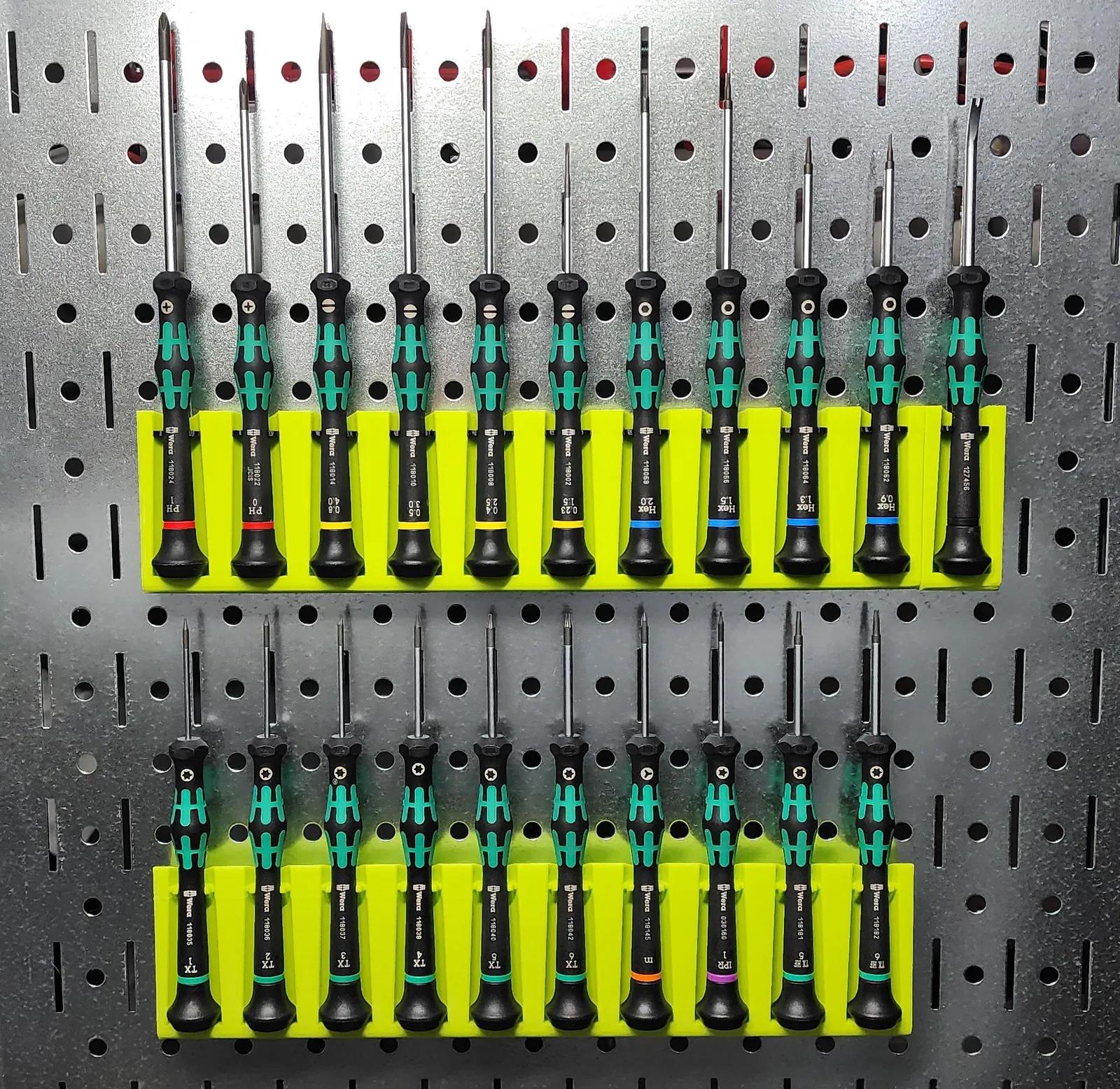

• Các giá đỡ được thiết kế để đặt cạnh nhau để bạn có thể in nhiều giá đỡ nhỏ hơn nếu gặp sự cố cong vênh.

Hãy cho tôi biết nếu bạn gặp bất kỳ sự cố nào hoặc cần tạo một tệp khác mà bạn không thể tự thực hiện được. Tôi có các bảng mạ kẽm, nếu bạn thử nghiệm với bảng sơn thì hãy cho tôi biết chúng vừa như thế nào.
